自動車用アルミニウム製ヒートシールドの仕様を決定する際、図面に単に「アルミ板」とだけ記載すると、重要なエンジニアリング上の決定が未解決のままとなります。アルミニウム合金のグレードは、エンボス加工、スタンピング、成形時のシートの挙動、許容できる機械的負荷、そして完成したシールドが使用環境でどの程度耐えられるかに影響します。
成形アルミニウムシートの用途で頻繁に検討される4つのグレードは、1050、1100、3003、および5052です。これらは3つの異なる合金ファミリーに属しており、すべてアルミニウムであるという理由だけで互換性があるものとして扱うべきではありません。
ヒートシールドの開発において、実用上の問いは「どの合金が普遍的に最適か」ではありません。「合金、調質、厚さ、および成形形状のどの組み合わせが、完成部品の熱ゾーンと製造プロセスに適合するか」が重要です。
BSTFLEXは以下を提供しています：エンボス加工アルミニウム製ヒートシールド素材自動車の排気系、エンジンルーム、およびアンダーボディの熱保護プロジェクト向け。お客様は、既存の仕様書、図面、または用途情報を提示して評価を依頼することができます。
| 合金 | 合金ファミリー | 一般的な特性 | 成形性 | 相対強度 | ヒートシールド選定の一般的な理由 |
|---|---|---|---|---|---|
| 1050 | 1xxx 高純度アルミニウム | 非常に高いアルミニウム含有量 | 優れている | 低い | 深絞り成形、軽量シールド、および高強度が優先されない用途 |
| 1100 | 1xxx 商業用純アルミニウム | 加工性に優れた汎用シート | 優れている | 低い | 容易な加工が求められる成形およびエンボス加工シールド |
| 3003 | 3xxx アルミニウム-マンガン系 | 強度と成形性のバランス | 非常に良い | 中程度 | 高強度合金を使用せずに、より高い剛性が求められる自動車用シールド |
| 5052 | 5xxx アルミニウム-マグネシウム系 | 高強度で耐食性に優れたシート | 良い | より高い | より機械的な負荷がかかる、または腐食性の高い車両環境 |
この表は一般的な合金の挙動を示しています。実際の機械的特性は、調質、シートの厚さ、および加工履歴に強く依存します。同じ合金であっても、O調質シートとH調質シートでは、スタンピング時や完成部品において挙動が異なる場合があります。
リジッドタイプの自動車用ヒートシールドには、同時に果たすべき2つの役割があります。熱管理に貢献すると同時に、製造された金属部品としての機能も備えていなければなりません。
これは、素材が車両に搭載されるまでに、いくつかの工程を経る可能性があることを意味します。
成形しやすい合金は複雑な形状には魅力的ですが、機械的強度が劣る場合があります。一方、別の合金は大幅に高い強度を提供しますが、異なる金型、曲げ半径、または成形条件が必要になることがあります。
そのため、アルミニウム製ヒートシールド材は、一般的な耐熱要件のみに基づいて選択するのではなく、部品設計の一環として仕様を決定する必要があります。
1050は高純度アルミニウムの1xxx系に属します。約99.5%以上のアルミニウムを含有しており、優れた加工性、耐食性、および高い熱伝導性と電気伝導性で知られています。
製造の観点から見ると、ヒートシールドにおける最も有用な特徴は、容易に成形できる能力です。これにより、薄いアルミニウム板にエンボス加工、曲げ加工、または絞り加工を施して比較的複雑な形状にする必要があり、かつ高い構造強度が主な設計要件ではない場合に、1050は検討する価値があります。
主なトレードオフは機械的強度です。ヒートシールドが大きな機械的荷重に耐える必要があったり、深刻な変形に抗する必要があったりする場合、高純度アルミニウム合金は選択されません。
部品にさらなる剛性や耐久性が求められる場合、設計者は異なる調質度の評価、エンボス形状の変更、部品断面の修正、あるいは3003や5052などの合金への変更を検討できます。
1100もまた工業用純アルミニウムである1xxx系に属し、少なくとも約99%のアルミニウムを含有しています。1050と同様に優れた成形性を備えており、板材製品として広く流通しています。
ヒートシールド製造において、1100は部品に高度な成形が必要であり、より合金比率の高いグレードと同等の機械的強度を必要としない場合に魅力的です。
したがって、1050と1100は材料選定プロセスにおいて似たような領域を占めています。どちらを選択するかは、ヒートシールド機能の決定的な違いというよりも、顧客仕様、地域ごとの調達性、要求規格、既存の金型、サプライチェーンの要件によって左右されることがよくあります。
多くの自動車用ヒートシールドプロジェクトにおいて、1050と1100はどちらも高い成形特性を持つ高アルミニウム含有量の1xxx系合金であるため、同様の設計領域を占めることができます。
1050の方が最小アルミニウム純度が高く、1100は合金添加物がわずかに多く含まれています。実用上の重要性は、完成部品の仕様によって異なります。
したがって、購買担当者は、書類上で2つのグレードが似ているように見えるという理由だけで、1050から1100、あるいは1100から1050への変更を行うことは避けるべきです。部品にすでに承認済みの図面やOEM材料仕様がある場合は、代替品が技術的に検証されていない限り、指定されたグレードを維持する必要があります。
3003は、商業的に純粋なアルミニウムからアルミニウム-マンガン系の3xxxシリーズへと移行したものです。マンガンが主要な合金添加元素であり、1xxxシリーズのグレードよりも高い強度を3003に与えつつ、有用な成形性と耐食性を維持しています。
このバランスにより、3003は自動車用ヒートシールドにおいて特に注目されています。
成形されたシールドには、単なる容易なプレス加工以上のものが求められることがよくあります。広い表面全体で形状を保持し、取り扱い時の損傷に耐え、取り付け後も安定した状態を保つための十分な剛性が必要になる場合もあります。3003は、成形性の高い純アルミニウムと、より強度の高い5xxxシリーズとの間で、実用的な中間点を提供します。
自動車の材料選定には、妥協が伴うことがよくあります。
非常に柔らかく成形性の高いシートはプレス加工が容易かもしれませんが、目的の部品剛性を得るために追加の形状が必要になる場合があります。より強度の高い合金は堅牢性を向上させますが、要求の厳しい成形加工において許容範囲が狭くなる可能性があります。
3003は、商業的に純粋な1xxxグレードよりも高い機械的強度を提供しつつ、多くの従来のシート成形加工に適しているため有用です。
合金をまだ決定していないOEMバイヤーにとって、3003は、用途に成形性の柔軟性と適度な構造性能の両方が求められる場合に検討に値するグレードの一つです。
5052は、アルミニウム-マグネシウム系の5xxxシリーズに属します。1050、1100、3003と比較すると、材料の選択肢をより高い機械的強度と過酷な使用環境での耐久性へとシフトさせるものです。
マグネシウムの添加が、この性能変化の大部分を担っています。5052は、一般的に使用される非熱処理型アルミニウム合金シートの中で、その強度だけでなく耐食性においても広く評価されています。
自動車用ヒートシールドにおいて、これらの特性は、パネルがより過酷な機械的または環境的な動作条件にさらされる場合に有用です。
いいえ。強度が高いからといって、自動的に優れたヒートシールド材料になるわけではありません。
非常に複雑な部品で大規模な深絞り加工が必要な場合、より柔らかい高純度合金の方が製造しやすい可能性があります。シールドが大型であっても負荷が軽い場合、追加の強度はほとんど利点をもたらさず、材料コストや成形難易度を上昇させるだけかもしれません。
正しい問いは、完成した部品が実際に5052によって提供される追加の強度と耐食性能を必要としているかどうかです。
この比較は、主に最大限の成形柔軟性と追加の機械的強度との間の選択です。
1050は、高純度で容易な変形が望ましい場合に魅力的です。3003はマンガンを添加することで、優れた製造特性を維持しつつ、より強度の高いシートを提供します。
深絞り成形が必要な比較的単純な放射バリアの場合、1050で十分な場合があります。より本質的なパネル強度を必要とする大型のプレスシールドの場合、3003の方がより適切なバランスを提供する可能性があります。
3003と5052を比較すると、その違いはより顕著になります。
3003は、適度な強度と良好な成形性を備えた汎用アルミニウム-マンガン合金です。5052は、特に優れた耐食性を備えた、より強度の高いアルミニウム-マグネシウム合金です。
典型的な選定ロジックは以下の通りです。
これはエンジニアリング上の検証の代わりとなるものではありません。調質、厚み、および完成部品の形状は依然として重要です。
アルミニウム製ヒートシールドのRFQ（見積依頼）において、最も重要な詳細の一つが見落とされがちです。それは調質です。
一般的なアルミニウム板の状態には、以下のような呼称が含まれます：
これらの呼称はアルミニウムがどのように加工されたかを表しており、機械的特性や成形性に影響を与えます。
例えば、要求の厳しい成形加工には軟質焼鈍状態が選択される一方、加工硬化状態は完成した板材により高い強度をもたらすことができます。
そのため、有用な仕様書には単なる以下の記述以上の情報が必要です：
「3003アルミニウム、0.5 mm。」
部品が特定の材料状態に基づいて設計されている場合は、合金と調質を併せて定義することが完全な要件となります。
パネルの剛性は、ベースとなる合金だけで決まるわけではありません。

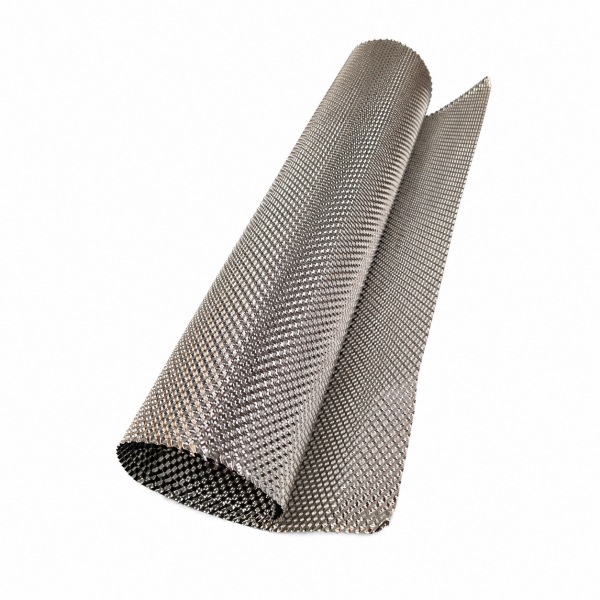

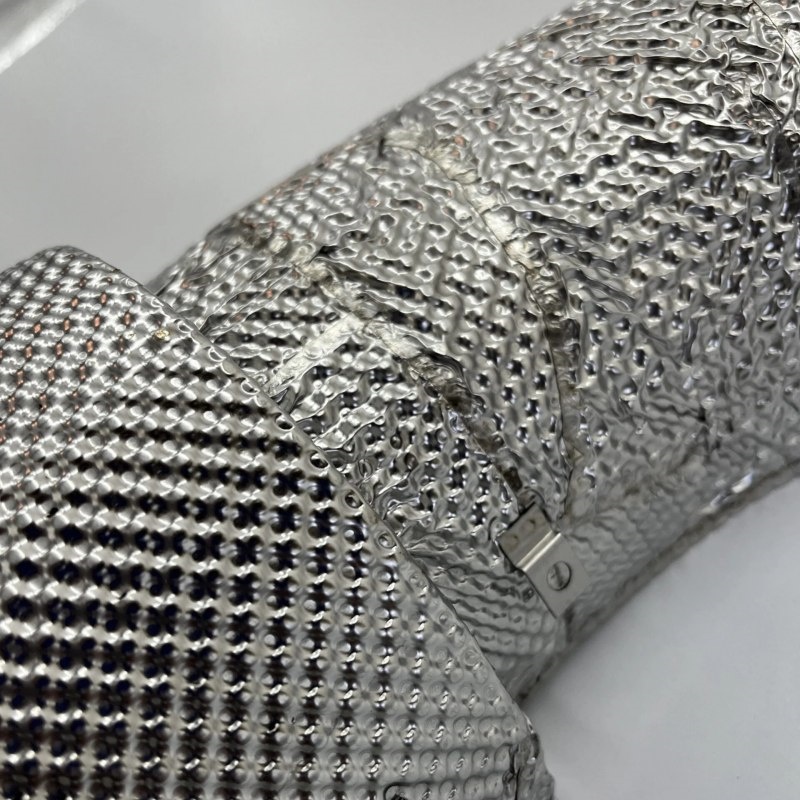

BSTFLEX エンボス加工アルミニウム断熱シートは、成形された表面形状を利用して薄いアルミニウムの構造的安定性を高めます。
したがって、エンジニアは以下の3つの変数を併せて検討する必要があります：
| 変数 | 影響するもの |
|---|---|
| 合金 | 基本強度、成形性、腐食挙動、および製造時の反応 |
| 調質 | 硬度、強度、および成形能力 |
| エンボス加工の形状 | パネルの剛性、寸法安定性、および振動への応答 |
1つの変数を変更すると、他の変数に対する要件に影響を与える可能性があります。そのため、ヒートシールドは合金番号だけで最適化すべきではありません。
エンジンルームの放射熱バリアとしては、部品の形状や剛性の要件に応じて、1050、1100、3003のいずれも候補となり得ます。
深く成形された部品には、成形性の高いグレードが適している場合があります。形状の安定性が求められる広いパネルには、3003や加工硬化調質が適している可能性があります。
機械的耐久性や腐食環境がより厳しい場合には、5052を検討できます。
アンダーボディのシールドは熱以外の要素にもさらされます。水、道路の汚染物質、振動、破片などに遭遇する可能性があります。
このため、エンジニアは保護されたエンジンルーム内のバリアよりも、耐食性と機械的安定性を重視するのが一般的です。
3003は、多くのアンダーボディ設計において有用な強度と成形性のバランスを提供できます。より高い強度と環境耐久性が優先される場合には、5052が魅力的となります。
熱ゾーンが選択したアルミニウム構造の限界を超える場合、単により強力なアルミニウム合金を選択するだけでは解決になりません。エンジニアは代わりに、シールドの間隔、多層構造、または以下のような別の金属を検討すべきです。ステンレス鋼製ヒートシールド材。
アルミニウムがエキゾーストマニホールドの近くに適しているかどうかは、実際の熱環境、熱源からの距離、空気の流れ、およびシールドの構造によって決まります。
合金のグレードだけでこの問いに答えることはできません。
5052のような強度の高いアルミニウムであっても、それだけでアルミニウム製シールドアセンブリが許容できる範囲を超える熱条件に適した素材になるわけではありません。機械的強度と熱的適合性は、異なるエンジニアリング上の課題です。
過酷な排気側の場所には、ステンレス鋼、あるいは極端なシステムでは、Inconel 625 熱シールド材の方が適している場合があります。
融点は、オンラインの熱シールド比較において、あたかも動作温度の定格であるかのように使用されることがありますが、設計された車両部品にとって、そのアプローチは不完全です。
金属は、その機械的特性、酸化挙動、または寸法安定性が用途に対して許容できなくなる前に、必ずしも溶融するとは限りません。
自動車用熱シールドの選択では、代わりに以下を考慮する必要があります：
これが、融点のみに基づいた合金の比較が、不適切な材料選定につながる可能性がある理由です。
板厚を増すと機械的強度と剛性は向上しますが、部品の重量と原材料の消費量も増加します。
自動車用熱シールドは、合金の選択、調質、エンボス加工、および成形された部品形状の組み合わせによって、構造的な安定性を実現できます。
このため、実用上の最小厚さは、無関係な熱シールドからコピーするのではなく、完成した部品の設計と検証要件から確立する必要があります。
新規のOEMプロジェクトや交換プロジェクトでは、以下の情報を可能な限り提供してください：
| RFQ項目 | 情報の例 |
|---|---|
| 用途 | エンジンルーム、エキゾーストトンネル、触媒コンバーター、マフラー、またはアンダーボディ |
| 合金 | 1050、1100、3003、5052、またはサプライヤーの推奨 |
| 調質 | O、H14、H24、H32、または図面の要件 |
| 厚さ | 指定された公称厚さ |
| 表面 | フラットまたはエンボス加工 |
| エンボス加工パターン | 既存のパターン、図面、サンプル、または要求される設計 |
| 供給形態 | シート、コイル、ブランク、または完成部品 |
| 寸法 | 幅、長さ、および構成部品の寸法 |
| 追加加工 | スタンピング、曲げ、絞り、打ち抜き、またはトリミング |
| 数量 | 試作要件および年間生産量 |
可能な場合もありますが、合金名だけで代替を判断すべきではありません。
1050から1100への変更は比較的軽微に見えるかもしれませんが、1050から5052への変更は、強度や成形特性において非常に大きな変化を意味します。2つの材料が同じ熱的機能を果たせる場合であっても、スタンピング工程では異なるパラメータが必要になることがあります。
代替を承認する前に、以下を確認してください：
すべてのバイヤーが完成した材料仕様書から始めるわけではありません。試作やカスタムのヒートシールドプロジェクトでは、出発点が既存の部品、図面、あるいは単なる設置上の問題である場合があります。
そのような状況では、以下を提供してください：
この情報により、厚みやエンボス構造と合わせて材料の選択を評価することができます。

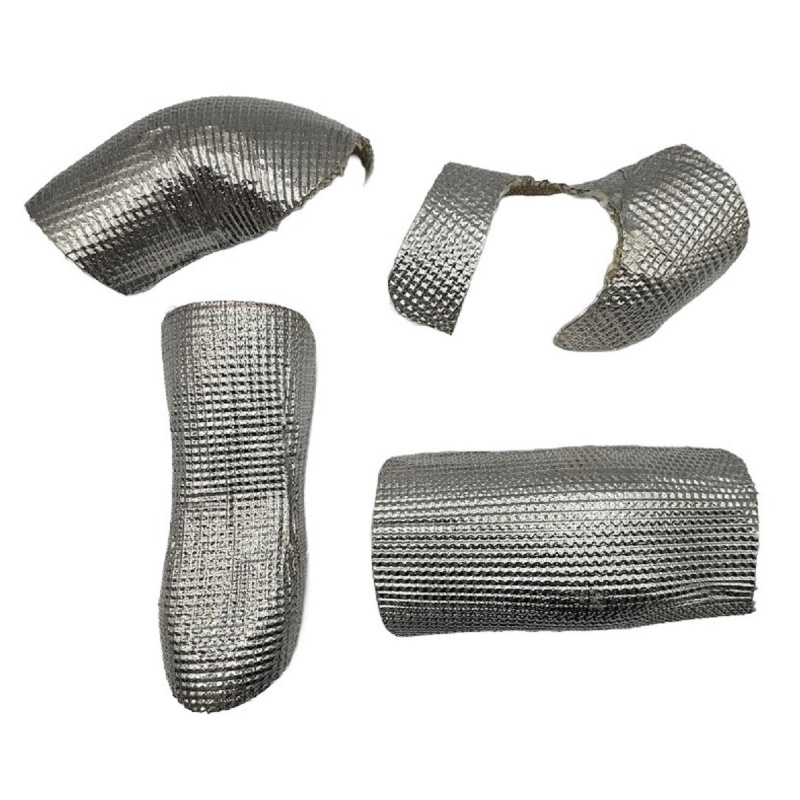

BSTFLEXは以下を製造しています：エンボス加工アルミニウム断熱材自動車および産業用の熱管理用途向け。
プロジェクトは、顧客の図面、サンプル、材料仕様に基づいて開発可能であり、合金、調質、厚み、シート寸法、エンボス構造などの変数は、最終的な用途に応じて評価されます。
異なる金属系統を必要とする熱ゾーンについては、顧客は以下も評価できます：エンボス加工ステンレス鋼ヒートシールド材 または Alloy 625 Inconel製ヒートシールド材。
1050、1100、3003、および5052は、自動車用ヒートシールドシートとして検討可能なアルミニウムグレードの一部です。適切な合金は、必要な成形性、機械的強度、耐食性、部品の形状、および使用環境によって異なります。
1050は、優れた成形性と高いアルミニウム純度が重要であり、かつ部品に高い機械的強度が求められない軽量な成形熱バリアに適している場合があります。
1100は、優れた成形性を備えた商業的に純粋な1xxx系アルミニウムです。3003はマンガンを含んでおり、優れた成形性を維持しつつ、より高い機械的強度を提供します。これにより、3003はより高い剛性を必要とするシールドに役立ちます。
3003は、成形性と中程度の強度の有用なバランスを提供します。5052は、より高い強度と強力な耐食性を提供します。どちらの材料が良いかは、合金の強度単独ではなく、完成した部品と環境によって決まります。
5052は、より高い機械的耐久性や耐食性を必要とするアルミニウムヒートシールド用途として検討できます。特定の排気位置への適合性は、依然として熱暴露、エアギャップ、シールド構造、および検証要件に依存します。
必ずしもそうとは限りません。機械的強度が大きいからといって、それだけで許容使用温度が高くなるわけではありません。熱暴露、温度下での合金の挙動、部品の形状、およびシールドの間隔を個別に評価する必要があります。
調質はシートの硬度、強度、成形性に影響を与えます。同じアルミニウム合金から作られていても、異なる調質で供給された2枚のシートは、エンボス加工、曲げ加工、深絞り加工の際に異なる挙動を示す可能性があります。
はい。プロジェクトは図面、サンプル、または用途要件に従って開発可能です。購入者は、指定がある場合は希望する合金と調質を、厚さ、寸法、エンボス加工の要件、および予想される生産数量とともに提供する必要があります。
これら4つの合金は、劣ったものから優れたものへの単純な順序ではなく、それぞれ異なる優先順位を表しています。
1050は、高純度と優れた成形性が優先される場合に有力な候補となります。
1100は、広く使用されている商業的に純粋なアルミニウムシートとして同様の利点を提供します。
3003は、ヒートシールドに成形性と機械的強度のより良いバランスが必要な場合に役立ちます。
5052は、より高い強度と厳しい環境耐久性へと向かいます。
最終的な仕様は、合金、調質、厚さ、エンボス形状、および部品設計を組み合わせたものである必要があります。OEMプロジェクトの場合は、BSTFLEXに図面、サンプル、使用環境、および数量を送付してください。そうすることで、アルミニウムヒートシールドの構造を、単なるシートグレードとしてではなく、完成した部品として評価することができます。
