排気システムは、車両、エンジン、または産業用動力システムの中でも特に熱負荷の大きい領域で作動します。排気マニホールド、ターボチャージャー、ダウンパイプ、触媒コンバーター、マフラー、排気配管は強い放射熱および伝導熱を発生させ、配線、ホース、センサー、ボディパネル、燃料システム部品、周辺機器に熱応力を与える可能性があります。
排気熱シールド断熱は、この熱を発生源またはその近傍で制御するために使用されます。
BSTFLEXは、幅広い排気熱シールド断熱ソリューションを、自動車、モータースポーツ、ディーゼルエンジン、発電機、船舶、産業用排気システム向けに製造しています。利用可能な構造には、取り外し可能な断熱ブランケット、成形金属製ヒートシールド、排気管断熱材、サーマルライナー、フレキシブルラギング、マニホールドブランケット、多層熱バリアが含まれます。
すべての排気システムに1つの断熱方法を適用するのではなく、適切な熱対策は、排気温度、設置可能スペース、部品形状、振動、環境への暴露、必要な表面温度低減量、保守要件に応じて選択する必要があります。
排気熱シールド断熱とは、高温の排気部品から周辺領域への熱伝達を低減するために設計された熱保護システムです。
用途に応じて、排気熱シールドは以下の方法で機能します：
放射熱を敏感な部品から反射して遠ざける；
排気マニホールド、配管、ターボチャージャー内部に熱を閉じ込める；
高温排気部品の外表面温度を低減する；
熱源と周辺部品の間に断熱された空気層を形成する；
多層断熱材によって伝導熱の移動を遅らせる；
配線、ホース、センサー、ボディパネル、近隣機器を長時間の熱暴露から保護する。
「排気熱シールド」と排気断熱」は、必ずしも同じ構造を指すわけではありません。
アルミニウム、ステンレス鋼、ニッケル合金で成形されたシールドは、主に放射熱を管理し、通常はエアギャップまたは追加の断熱層を組み込みます。取り外し可能な排気ブランケットは熱源をより密接に覆い、高温対応繊維断熱材を使用して熱エネルギーを閉じ込めます。
要求の厳しい設置環境では、2つの概念を組み合わせて多層排気熱バリアにすることもできます。
これらの用語は頻繁に一緒に使用されますが、熱問題への対処方法は異なります。
| 熱対策 | 主な機能 | 一般的な構造 | 一般的な用途 |
|---|---|---|---|
| 金属製排気熱シールド | 放射熱を反射し遮断する | アルミニウム、ステンレス鋼、ニッケル合金 | 触媒コンバーター、マフラー、アンダーボディ、排気管 |
| 排気断熱ブランケット | 熱源で熱を閉じ込める | 耐熱外装生地、断熱コア、内側ライナー | マニホールド、ターボチャージャー、排気管、エルボ |
| 排気管断熱 | 配管表面温度と熱損失を低減する | ブランケット、スリーブ、ラップまたは多層ジャケット | ディーゼルエンジン、発電機、船舶用エンジン、産業用排気 |
| 排気熱シールドライナー | 既存の外側シールドの背面を断熱する | 断熱材付き金属表面材 | オートバイ、自動車用排気システム、OEMヒートシールド |
| 排気ラギング | 配管周囲の柔軟な断熱材 | 高温用繊維またはスリーブ構造 | 船舶、ディーゼルヒーターおよび産業用配管 |
| 熱バリアシート | 熱伝達を反射または遮断する | エンボス加工金属または金属・断熱材複合材 | エンジンルーム、防火壁、フロアパン、マフラー、触媒コンバーター |
最も効果的な排気熱管理システムは、同じ排気アセンブリの異なる箇所でこれらの技術を複数使用する場合があります。
高温の排気管は、不快な表面温度を発生させるだけではありません。
排気システムから放射される熱は、近くの部品を継続的に高温にさらす可能性があります。限られたエンジンコンパートメントでは、排気部品と電気ハーネス、ゴムホース、燃料ライン、センサー、樹脂部品または車体構造との距離がわずかしかない場合があります。
適切な排気熱シールドは、以下に役立ちます：
適切に設計された排気ヒートシールドは、排気部品と周辺部品の間の直接的な放射経路を遮断します。
これは特に以下の周辺で重要です：
ターボチャージャー；
排気マニホールド；
ダウンパイプ；
触媒コンバーター；
DPFシステム；
マフラー；
排気エルボ；
車体下部排気システム。
断熱ブランケットやパイプジャケットは、非常に高温になる金属表面への直接的な露出を低減できます。
これは、エンジンルーム、発電機筐体、船舶設備、および作業者や保守担当者が排気システムの近くで作業する可能性がある設備で重要です。
過剰な排気熱は、近くの電気部品、ポリマー部品およびエラストマー部品の劣化を促進する可能性があります。
そのため、熱制御はエンジン配線、ホース、センサー、流体ライン、ボディパネルおよび電子システムの設計に頻繁に組み込まれています。
現代の車両や機械では、より小型のエンジンコンパートメント内により多くの部品を配置する傾向が強まっています。
効果的な 排気システム用ヒートシールドにより、エンジニアは排気レイアウト全体を再設計することなく、局所的な熱領域を管理できます。
BSTFLEXは、排気システムの形状や使用環境が大きく異なるため、さまざまな排気用熱保護構造を製造しています。

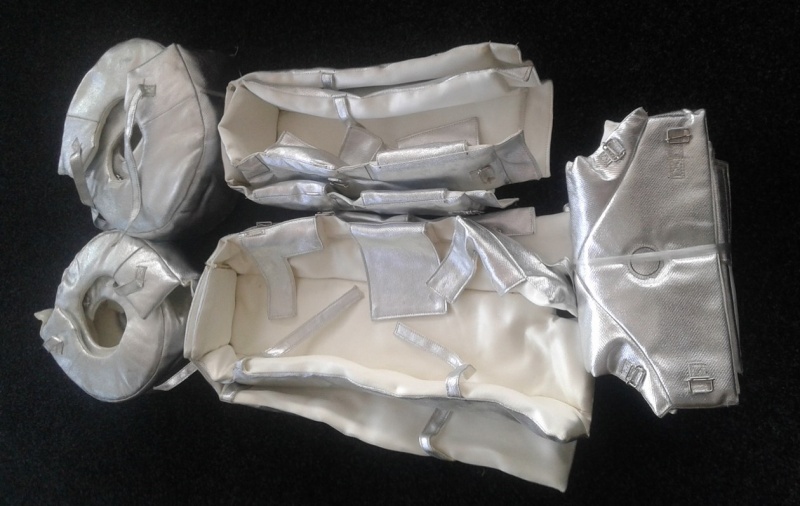

取り外し可能な排気ブランケットは、特定の部品に密着するよう設計されており、点検やメンテナンス時に取り外すことができます。
一般的な構造には以下を組み合わせる場合があります：
高温用外装テキスタイル；
断熱コア；
ステンレススチールメッシュまたは耐熱性内層；
フックとスプリング；
ワイヤーラッシング；
ステンレススチール製ファスナー；
その他のカスタム固定システム。
これらのブランケットは、排気マニホールド、ターボチャージャー、ダウンパイプ、排気管、エルボおよびその他の不規則な形状の部品に一般的に使用されます。
成形マニホールド用途については、BSTFLEXの チタン製ヘッダーマニホールドブランケット および ターボマニホールドブランケット を参照してください。

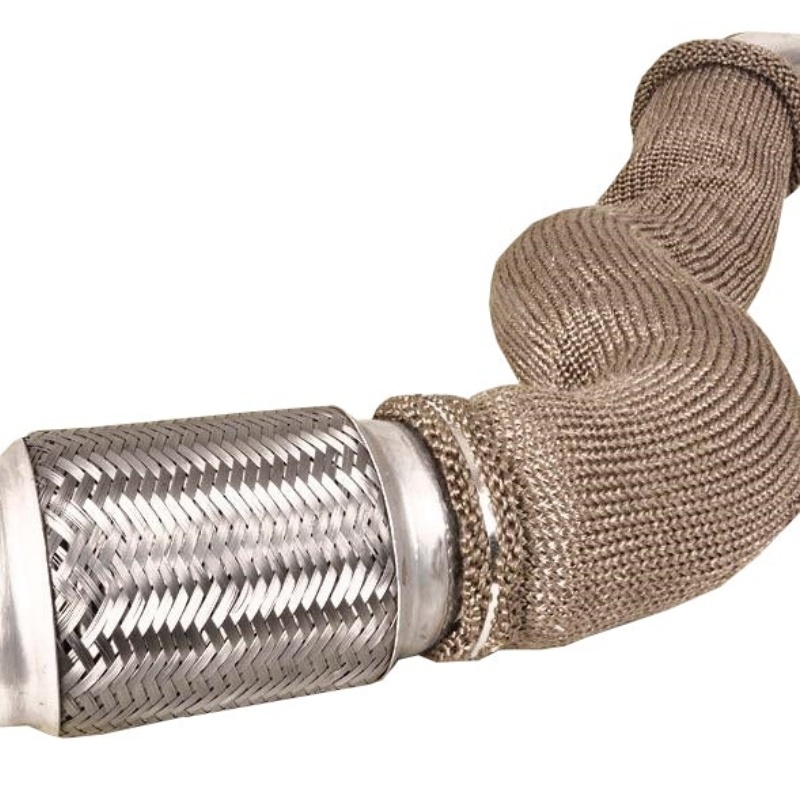

排気管断熱材は、長い排気配管を熱的に封じ込める必要がある箇所で使用されます。
配管径、温度、環境および保守性の要件に応じて、断熱材は以下の形態で供給できます：
取り外し可能な配管ブランケット；
テキスタイル断熱スリーブ；
排気用ラギング；
排気ラップ；
セグメント型断熱ジャケット；
金属表面熱バリア。
配管断熱材は、ディーゼルエンジン、発電機、船舶用排気システム、産業用エンジンおよび密閉型機械に特に有効です。
目的は単に配管の周囲に断熱材を配置することではありません。断熱システムは、熱サイクル、振動、および継手、曲げ部、フランジ、取り付け箇所の形状に耐える必要があります。
排気マニホールドは、多くの重要なエンジン部品の近くに配置される、小型で高温の部品です。
排気マニホールド断熱ブランケットはマニホールドの形状に沿い、エンジンコンパートメント全体へ放射される前に熱を封じ込めるのに役立ちます。
用途には以下が含まれます：
高性能車；
ターボチャージャー付きエンジン;
レーシングシステム;
ディーゼルエンジン;
産業用エンジン;
重機.
BSTFLEXは、図面、測定値、CADデータ、または実物サンプルからマニホールドブランケットを開発できます。
標準的な平面断熱材は、エルボーや湾曲した排気部品の周囲に取り付けることが難しい場合があります。
成形ブランケットは、より均一な被覆を提供し、曲げ部分周辺の重なりや隙間の数を減らします。
BSTFLEXの断熱エルボーブランケットは、このような形状向けに設計されており、排気ライザー、混合エルボー、その他の湾曲した高温配管に適合させることができます。

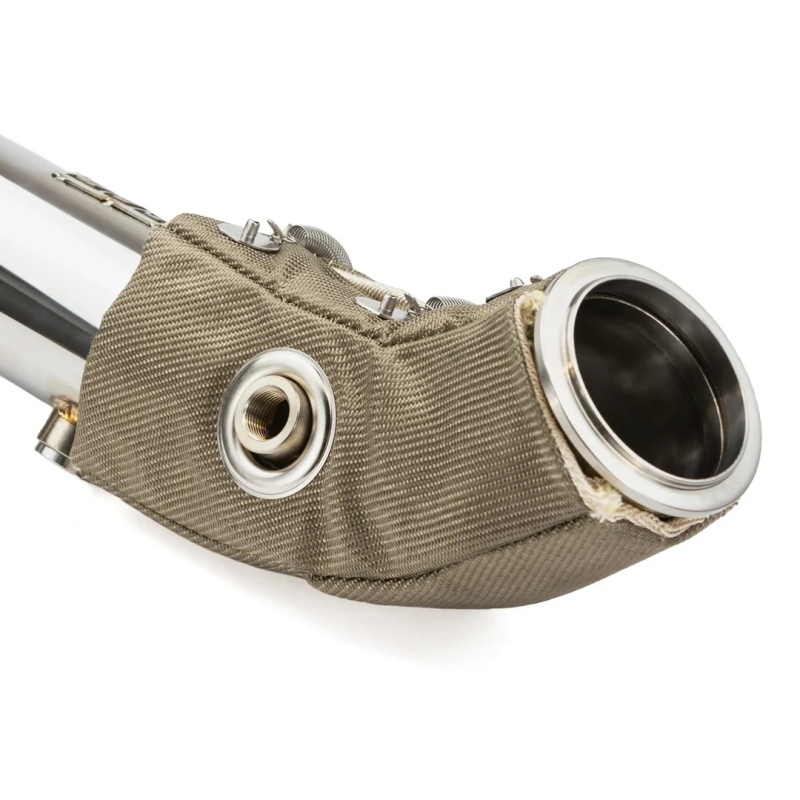

ターボチャージャー付き排気システムでは、配線、ホース、トランスミッション部品、エンジンベイ構造物に近接しているため、ダウンパイプ周辺に追加の熱制御が必要になることがよくあります。
成形されたサーマルダウンパイプブランケットは、排気システム全体を巻く必要なく、局所的な断熱を提供します。
すべての用途で繊維製ブランケットを使用すべきとは限りません。

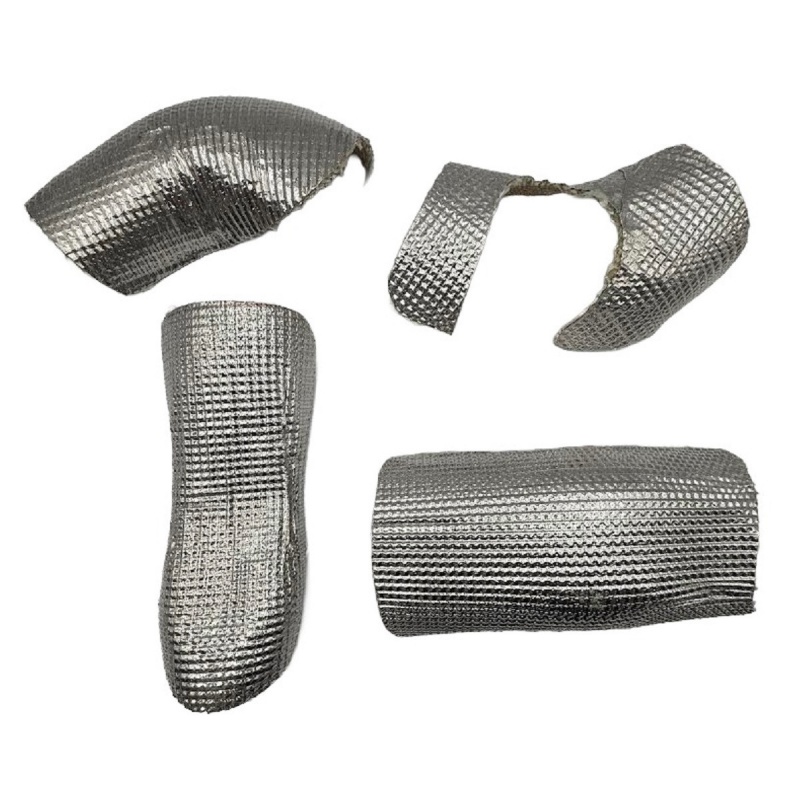

構造的耐久性、限られた厚さ、または強い放射熱反射が必要な場合は、成形金属製ヒートシールドの方が適している場合があります。
一般的な材料には以下があります:
アルミニウム;
エンボス加工アルミニウム;
ステンレス鋼;
エンボス加工ステンレス鋼;
ニッケル合金.
過酷な排気およびターボ環境向けに、BSTFLEXはAlloy 625 Inconel Heat Shieldを製造しており、シート材またはカスタム成形されたヒートシールド部品として供給できます。
一部のOEM排気システムには、装飾用または構造用の外側シールドがすでにありますが、追加の熱性能が必要な場合があります。
この場合、排気パイプと既存のヒートシールドの間に断熱ライナーを取り付けることができます。
BSTFLEXの排気ヒートシールドライナーは、金属面材と高温断熱材を組み合わせており、用途ごとの正確な取り付け形状に合わせて精密カットできます。
この方法は、元の外観を変更せずに維持する必要がある場合に特に有効です。

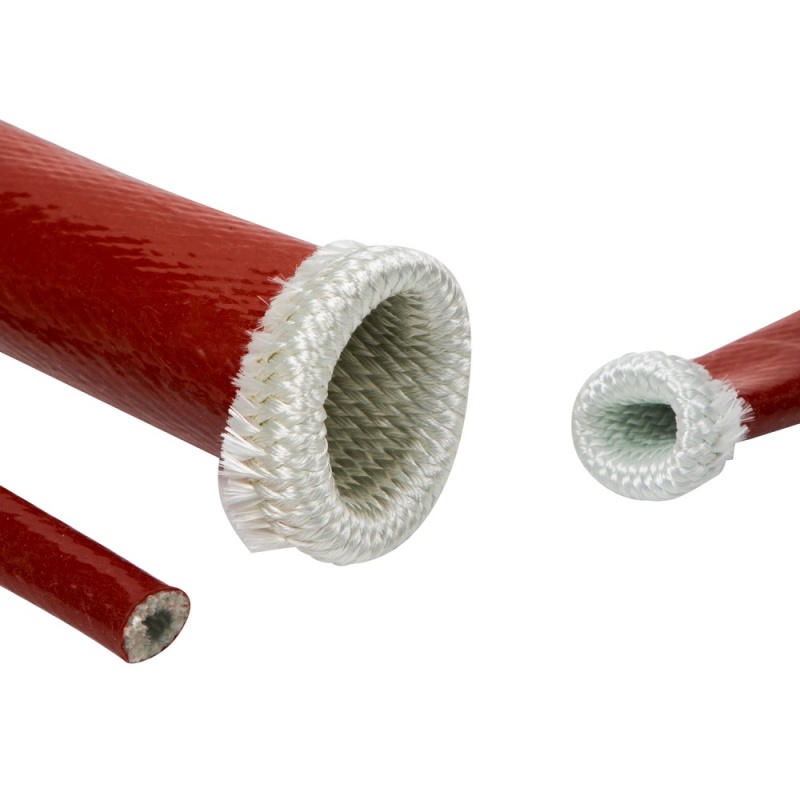

排気ラギングは、剛性シールドや成形ブランケットが必要ない場合に、配管周囲へ柔軟な断熱を提供します。
BSTFLEXのディーゼルヒーター排気断熱ラギング例えば、海洋、RV、その他のディーゼルヒーター設置に使用される小型排気配管向けに、柔軟な断熱ソリューションを提供します。
すべての排気システムに最適な単一の材料はありません。
材料の選択は以下の要素によって決まります:
連続運転温度;
温度ピーク;
放射熱強度;
必要な断熱厚さ;
機械的振動;
腐食への曝露;
湿気;
油脂および燃料;
利用可能なスペース;
部品形状;
整備頻度;
重量要件。
ガラス繊維は、耐熱性、柔軟性、実用的な製造コストを兼ね備えているため、排気断熱材として広く使用されています。
以下に使用される場合があります:
排気スリーブ;
ラギング;
断熱ブランケット;
サーマルライナー;
複合熱シールド。
高シリカ繊維材料は、標準的なガラス繊維では十分な熱性能を提供できない可能性がある、より高温の領域向けに選択されます。
シリカ織物および断熱層は、排気ブランケット、バリア、高温断熱アセンブリに組み込むことができます。
玄武岩ベースの材料は、高性能排気熱保護で頻繁に使用されます。
これらは、マニホールドブランケット、ダウンパイプブランケット、および同様の用途において、耐熱性、柔軟性、機械的耐久性を有用なバランスで提供します。
セラミックまたはその他の高温断熱コアは、限られた設置スペース内で大幅な温度低減が必要な場合に、より強い耐熱性を提供できます。
これらは通常、直接露出させるのではなく、外側の繊維または金属層によって保護されます。
アルミニウムは軽量で、放射熱反射材として非常に効果的です。
一般的に以下に使用されます:
アンダーボディシールド;
マフラーシールド;
触媒コンバーターシールド;
床面熱バリア;
エンジンコンパートメント用遮熱バリア。
ステンレス鋼は、多くの排気用途においてアルミニウムより高い機械的耐久性と耐熱性能を提供します。
特に、シールドが振動、道路上の異物、または高温の排気温度にさらされる場所に適しています。
合金625のようなニッケル合金は、排気環境において高い耐熱性、耐酸化性、耐腐食性が求められる場合に使用されます。
これらは通常、従来のアルミニウムやステンレス鋼のソリューションでは必要な耐久性を提供できない可能性がある過酷な用途向けに使用されます。
自動車の排気システムは、複数の異なる熱領域を発生させます。
以下の周辺では熱保護が必要になる場合があります:
排気ヘッダー;
排気マニホールド;
ターボチャージャー;
ダウンパイプ;
触媒コンバーター;
DPFシステム;
マフラー;
トランスミッショントンネル;
フロアパン;
車体下部の排気パイプ。
「自動車用排気熱シールドは、そのため、軽量なエンボス加工アルミニウム製シールドから、装着型マニホールドブランケットや多層ステンレス鋼バリアまでさまざまな形態になります。
適切なソリューションは、何を保護する必要があるかによって決まります。
目的が床やボディパネルを放射熱から保護することであれば、反射バリアで十分な場合があります。
目的が排気マニホールドやダウンパイプ周辺の熱を直接封じ込めることであれば、装着型断熱ブランケットの方が一般的により完全な熱封じ込めを提供します。
ディーゼルエンジンは、トラック、建設機械、発電機、農業機械、船舶、固定式電力システムで使用されています。
これらの設備は長時間稼働することが多く、排気配管が油圧ライン、配線、燃料システム、または作業員のアクセスエリアの近くに配置される場合があります。
ディーゼルエンジン排気パイプ断熱には以下が含まれる場合があります:
取り外し可能な排気ブランケット;
パイプ断熱ジャケット;
マニホールドブランケット;
ターボブランケット;
排気ラギング;
柔軟な断熱スリーブ;
金属製ヒートシールド。
取り外し可能な設計は、定期的なエンジン整備が必要な場合に特に有用です。
発電機セットは、比較的コンパクトな防音エンクロージャーや発電機室内で大量の熱を発生させる可能性があります。
排気管の断熱は、以下から放出される熱の制御に役立ちます：
マニホールド；
ターボチャージャー；
柔軟な排気セクション；
サイレンサー；
排気管；
曲げ部およびエルボ；
発電機OEMプロジェクトでは、断熱材は汎用的な一律製品として扱うのではなく、実際の配管径、曲げ形状、フランジ、ブラケット、メンテナンス用アクセスを基に設計する必要があります。
船舶の機関室は、乗用車とは異なる課題を抱えています。
空間は限られており、排気部品が人員のアクセスエリア近くに配置される場合があり、断熱システムは振動や湿気が重要な設計要素となる環境で性能を発揮する必要があります。
一般的な船舶用途には以下が含まれます：
船舶用ディーゼル排気管；
排気ライザー；
排気エルボ；
ターボチャージャー；
マニホールド；
発電機排気システム；
ヒーター排気配管。
取り外し可能な船舶用排気ブランケットは、メンテナンス時に個々の部品を取り外せるようにセクション単位で製造でき、断熱システム全体を分解する必要がありません。
排気マニホールドは、多くのエンジンコンパートメント内で最も集中した熱源の1つです。
異なるアプローチには以下があります：
密着した熱封じ込めが必要な場合に最適です。
剛性バリアと制御された空気層を設計に組み込める場合に有効です。
連続的な巻き付けが実用的な特定の配管やヘッダー形状で有効です。
選択は、1つの方法が常に優れていると仮定するのではなく、部品設計、整備性、熱的目的に基づいて行う必要があります。

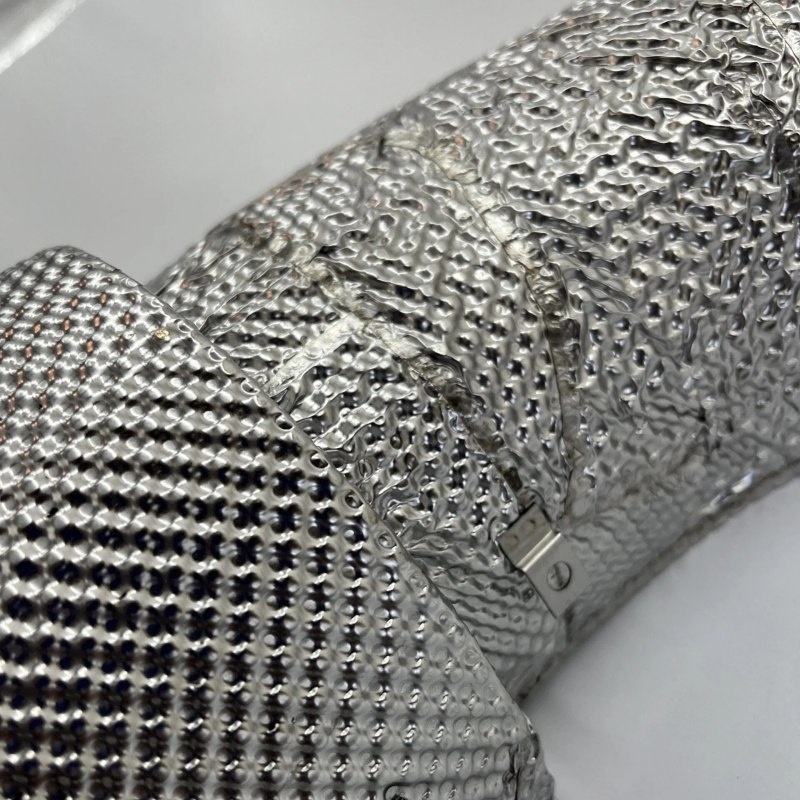

マフラーやサイレンサーも外部の熱保護が必要になる場合があります。特に、車両の床面、ボディパネル、機関室構造、その他の熱に敏感な機器の近くに配置される場合は重要です。
可能な解決策には以下が含まれます：
マフラー断熱ブランケット；
エンボス加工アルミニウムシールド；
ステンレス鋼製ヒートシールド；
アルミニウム処理熱バリア；
断熱ライナー。
内部の吸音パッキンは、外部のヒートシールドとは異なる機能を果たします。消音またはパッキンの再充填が必要な場合は、BSTFLEXのマフラーパッキンシリーズをご覧ください。
これら3つの一般的な熱制御方法のどれを選択するかは、用途によって異なります。
| 要件 | 排気ブランケット | 排気ラップ | 金属製ヒートシールド |
|---|---|---|---|
| 整備のために取り外し可能 | 優秀 | 限定的 | 良好 |
| 複雑な形状の部品 | 優秀 | 中程度 | 成形が必要 |
| 長い直管 | 良好 | 優秀 | 用途による |
| 放射熱反射 | 中程度 | 限定的 | 優秀 |
| 密閉に近い熱封じ込め | 優秀 | 優秀 | エアギャップによる |
| OEM成形部品 | 良好 | 限定的 | 優秀 |
| カスタム試作品 | 優秀 | 優秀 | 優秀 |
| 繰り返しのメンテナンス | 優秀 | 限定的 | 良好 |
多くのOEMプロジェクトでは、複数のシステムが組み合わせられます。
例えば、車両には以下が使用される場合があります：
シリンダーヘッド付近のマニホールドブランケット；
タービンハウジング周囲のターボブランケット；
下流側のダウンパイプブランケット；
触媒コンバーター周囲のステンレススチールシールド；
フロア下部のアルミナイズドバリア。
そのため、排気熱シールドは単一の材料ではなく、システムとして考慮する必要があります。
排気断熱製品を選択する前に、熱的な問題を明確に定義します。
熱源は以下のいずれですか：
マニホールド；
ターボチャージャー；
排気管；
エルボ；
ダウンパイプ；
触媒コンバーター；
DPF；
マフラー；
発電機の排気ライン？
通常、短時間のピーク温度よりも連続温度の方が重要です。
断熱材、外側表面、固定システムはすべて、実際の使用条件に適している必要があります。
ソリューションは以下を保護する目的で使用される場合があります：
電気ハーネス；
センサー；
油圧ホース；
燃料ライン；
車両フロア；
作業者；
ボディパネル；
電子モジュール；
周辺機械。
厚いブランケットは大きな断熱効果を提供できますが、近接して配置された部品間には収まらない場合があります。
クリアランスが限られている場合は、より薄い多層金属シールドの方が適している場合があります。
排気部品に定期的な整備が必要な場合、フック、スプリング、または機械式ファスナーで取り付ける取り外し可能な断熱ブランケットは、通常、恒久的な巻き付けよりも好まれます。
自動車のアンダーボディ用途、船舶エンジンルーム、固定式発電機設備では、断熱材は以下のような大きく異なる組み合わせの影響にさらされます：
湿気；
振動；
道路汚染物質；
オイル；
燃料；
摩耗；
機械的衝撃。
外装構造はそれに応じて選択する必要があります。
標準的な熱シールドは標準的な問題を解決します。
多くのOEM排気システムには標準的な形状がありません。
BSTFLEXはカスタム排気熱シールドおよび断熱ブランケットを以下を含む部品向けに開発しています：
排気マニホールド；
ターボチャージャー；
排気パイプ；
ライザー；
エルボ；
ダウンパイプ；
触媒コンバーター；
DPFハウジング；
マフラー；
発電機排気システム；
船舶用排気システム。
開発は以下から開始できます：
エンジニアリング図面；
CADジオメトリ；
寸法スケッチ；
寸法測定付き写真；
現物サンプル；
既存の断熱部品。
用途に応じて、カスタマイズには以下を含めることができます：
材料選定；
断熱材の厚さ；
金属グレード；
エンボス加工された表面パターン;
ブランケット形状;
切り抜き部;
開口部;
縫い目;
補強;
フック;
スプリング;
ワイヤー縫製;
取り付け穴;
ブラケット;
端部仕上げ;
識別ラベル;
OEM包装。
試作数量および生産数量は、プロジェクト要件に応じて開発できます。
排気シールドの熱性能は、材料データシートに記載された温度定格だけで決まるものではありません。
実際の性能は以下の要因によって左右されます:
排気ガス温度;
排気表面温度;
熱源からのシールド距離;
エアギャップ;
断熱材の厚さ;
材料の放射率;
気流;
シールド形状;
取り付けポイント;
熱ブリッジ;
周囲の環境温度。
このため、同じ材料で作られた2つのヒートシールドでも、異なる構成で取り付けられると性能が大きく異なる場合があります。
信頼性の高い設計は、実際の熱環境を把握することから始まります。
| 用途 | 一般的に推奨されるソリューション |
|---|---|
| 排気マニホールド | 成形断熱ブランケットまたは成形金属シールド |
| ターボチャージャー | ターボ断熱ブランケット |
| ダウンパイプ | 成形ダウンパイプブランケットまたはヒートシールド |
| 長い排気管 | 配管用ブランケット、スリーブ、ラギングまたはラップ |
| 排気エルボ | カスタムエルボ断熱ブランケット |
| 触媒コンバーター | 成形アルミニウム、ステンレス鋼または多層シールド |
| マフラー | 金属シールド、ブランケットまたは反射バリア |
| 発電機排気 | 取り外し可能な配管ブランケットおよびマニホールド断熱材 |
| 船舶用排気 | 取り外し可能なブランケット、配管ラギングおよびエルボ断熱材 |
| ディーゼルヒーター排気 | フレキシブル排気断熱ラギング |
| 自動車フロア | アルミナイズドまたは金属製放射熱バリア |
排気ヒートシールドは、高温の排気部品から周辺部品への熱伝達を低減します。構造に応じて、放射熱を反射したり、熱を発生源に封じ込めたり、外部表面温度を低下させたりできます。
万能な最適材料はありません。適切な排気管断熱材は、作動温度、管径、設置スペース、環境、必要な熱低減量、断熱材を取り外し可能にする必要があるかどうかによって決まります。
一般的な材料には、アルミニウム、ステンレス鋼、ニッケル合金、ガラス繊維、シリカ、玄武岩、高温用断熱繊維などがあります。多層システムでは、金属製外層と断熱コアを組み合わせることがよくあります。
排気ブランケットは、取り外し可能な断熱が必要な成形部品に一般的に適しており、排気ラップは連続した配管やヘッダー部分に特に実用的です。より良い選択は、形状とメンテナンス要件によって異なります。
はい。排気断熱材は、管径、部品形状、断熱厚さ、作動環境に応じて製造できます。成形ブランケットには、開口部、補強部分、用途に応じた固定システムを含めることもできます。
排気管用ヒートシールドとは、周辺部品に到達する放射熱を低減するために、管の周囲または近くに配置される熱バリアです。成形金属シールド、多層バリア、取り外し可能な断熱ブランケット、またはフレキシブルスリーブの場合があります。
はい。カスタム排気ヒートシールドおよび断熱プロジェクトは、図面、寸法情報、CAD形状、または実物サンプルから開発できます。
代表的な用途には、自動車排気システム、ターボチャージャーエンジン、ディーゼルエンジン、発電機セット、建設機械、船舶用エンジン、産業機器、性能向上型排気システムなどがあります。
排気熱保護は、カタログから単一の材料を選ぶだけで解決できることはほとんどありません。
適切なシステムは、熱源、周辺部品、利用可能なスペース、使用環境、必要な熱性能によって決まります。
BSTFLEXは排気ヒートシールド断熱材を、OEMメーカー、排気システムメーカー、エンジン製造業者、機器メーカー、販売代理店、性能向け用途に供給および開発しています。
利用可能なソリューションは、軽量放射バリアから、取り外し可能な高温断熱ブランケット、カスタム成形金属ヒートシールドまで幅広く対応しています。
新しいプロジェクトの場合は、排気部品の図面、寸法、写真、動作温度、設置環境、必要数量、および目標表面温度要件をご提供ください。BSTFLEXは用途を評価し、適切な材料および構造を推奨できます。
カスタム排気熱シールド断熱材、排気管断熱材、または完全な排気熱管理コンポーネントについてRFQ（見積依頼）をご請求ください。
