エキゾーストパイプ用ヒートシールドキット：サイズ、エアギャップ、取り付け方法

高温になる排気管は、必ずしも全長にわたって断熱材を必要とするわけではありません。問題となるのは、トランスミッショントンネルの下、ホース接続部の横、またはボディパネルの近くの短い部分である場合もあります。そのような状況では、適切な位置に配置された排気管遮熱板パイプ全体を断熱構造にすることなく、露出部分のみを処理できる。

重要なのは、単なる金属片を購入することではありません。適切な遮蔽範囲、適切な断熱構造、そして設置済みの排気口に適合する取り付け金具を備えた遮蔽板を購入することです。キットはパイプ径に合っていても、周囲のスペースに合わない場合があります。

BSTFLEXはステンレス製排気管遮熱板キットそしてアルミ製排気熱遮熱板キットどちらも自動車用パイプシールドプロジェクトの出発点となりますが、最終的な選定は設置図面と運転条件に基づいて行う必要があります。

パイプ径とシールドサイズは別々に読み取ってください。

材料を比較する前に解決すべき3つの側面があります。排気管の外径、シールド自体の寸法、そして取り付けられたアセンブリ全体が占めるスペースです。

現在のBSTFLEX製品リストには、以下の参考寸法が記載されています。これらはカタログ上の説明であり、最終的な設置図面ではありません。

120mmのシールド寸法は、120mmのパイプに適合するという保証ではありません。取り付け範囲は別途記載されています。クリアランス計算にこれらの値を使用する前に、付属のシールド形状、絶縁体の厚さ、およびブラケットの配置を確認してください。

例えば、外径が2.5インチのパイプは63.5mm、3インチのパイプは76.2mmです。どちらも公表されている52～90mmの範囲内ですが、フランジ、ジョイントスリーブ、または近くの曲がり部によって設置が妨げられる可能性があります。外径が4インチのパイプは101.6mmで、この範囲外となります。

実際の取り付け位置を測定してください。公称パイプサイズだけで注文しないでください。また、パイプの内径と外径を混同しないでください。

報道範囲には方向性と長さがある

車両の床下に排気管があり、その横に配線コネクタがあると想像してみてください。排気管の上部だけに遮蔽板を設置すると、床面への直接的な放射熱の照射を軽減できますが、排気管の横にあるコネクタは露出したままになります。同じ遮蔽板を回転させると、保護する領域が変わります。

設置写真上で保護が必要な部品に印を付けます。次に、パイプ周囲のシールドの角度範囲とパイプに沿った長さを確認します。両端、曲がり部分、および必要な開口部周辺の露出状態を点検します。

部分的なパイプシールドは、部品全体を覆うように設計されたブランケットとは異なります。部分的なシールドを延長して排気管を完全に覆うことは、設計変更であり、自動的にアップグレードされるものではありません。シールドの適用範囲は、熱目標と排気管メーカーの制限事項に従う必要があります。

のために自動車用排気熱シールド目標とする温度は、床パネル、ホース、コネクタ、または隣接する筐体の温度である可能性があります。単に見た目が涼しげなシールドや厚みのあるシールドを求めるのではなく、目標とする温度を明記してください。

設計で定められた空気層を維持する

排気管シールドの中には、ブラケットやスペーサーを使用して高温の排気管との間隔を保つものもあれば、断熱材を組み込んだ構造でより密着するように設計されたものもあります。取り付け方法は、選択した製品に合わせて選択する必要があります。

スタンドオフ設計では、隙間によってパイプとシールドの直接接触が制限され、アセンブリ周囲の空気の流れに影響を及ぼします。シールドは依然として熱放射を受け、その支持部は熱を伝導する可能性があります。したがって、空気の隙間は熱システムの一部であり、外面が常に低温に保たれることを保証するものではありません。

承認された設計の一部でない限り、ブラケットを平らにしたり、隙間に余剰の断熱材を詰めたりしないでください。同様に、シールドをパイプから遠ざけることで、すべての設置状況が改善されるとは限りません。保護対象部品とのクリアランスが減少する可能性があります。

ブラケット、シールド端部、パイプ曲がり部における最小設置間隔を確認してください。排気ガスの動きと熱膨張を考慮した上で、再度確認してください。公称シェル径だけでは、これらの局所的なクリアランスを決定することはできません。

スタンドオフシールドと密着型断熱材のより広範な区別については、排気熱遮蔽ガイド。

注文する前に、クランプを取り付ける場所を決めてください。

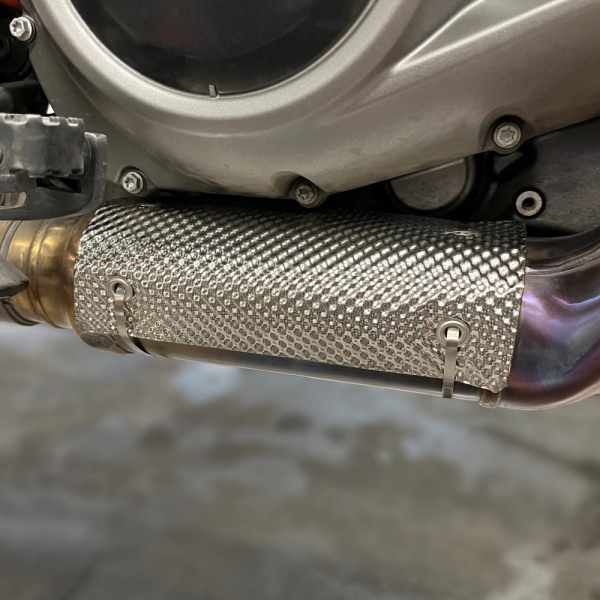

Aクランプ式排気熱シールド適切な取り付け位置と、適切な直径のクランプが必要です。配管図面に、クランプの取り付け位置と、締結具に手が届くために必要なスペースを示してください。

溶接ビード、フランジ、センサーボス、パイプ径の変化などを確認してください。これらはクランプの取り付けを妨げたり、シールドを本来の位置からずらしたりする原因となります。ハードウェアは、排気アセンブリの不適切な部分に負荷をかけることなく、シールドをしっかりと固定する必要があります。

標準的なパイプシールドキットを、フレキシブルコネクタやベローズに取り付ける際は、その動きを妨げないようにしてください。センサーの配線、排水口、およびサービス接続部は、アクセスしやすい場所に保管してください。一般的なトルク値ではなく、付属のキットに記載されている指定のハードウェアと締め付け手順に従ってください。

この遮熱板は排気管の支持具ではありません。また、ひび割れたパイプ、破損したハンガー、排気漏れを修復することもできません。追加の遮熱対策を検討する前に、これらの不具合を解消してください。

アルミニウム製だけでなく、コンプリートキットとステンレススチール製を比較してください。

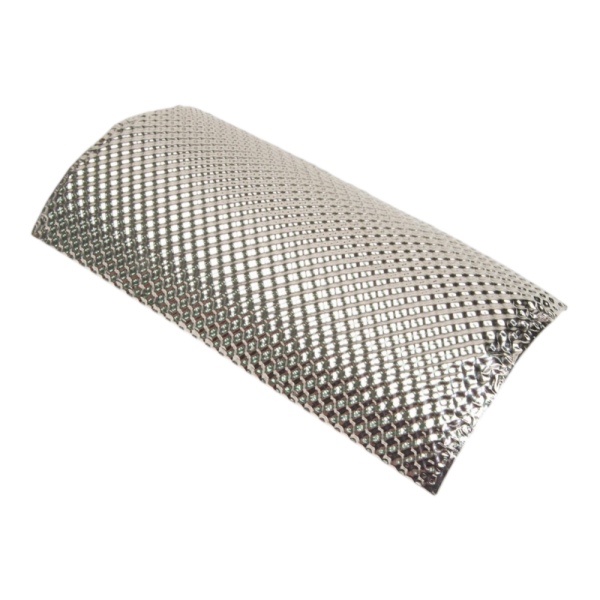

BSTFLEXのステンレス製キットは、断熱層を備えた304ステンレス鋼製のシールドを使用しています。アルミニウム製キットは、半剛性の成形済み多層構造を採用しており、ステンレス製の取り付けブラケット、ボルト、ホースクランプが付属しています。

これらの説明は、異なる初期構造を示しています。特定の車両において、どの構造が最も低い温度を実現するかは示していません。金属のグレードと厚さ、断熱材の種類、仕上げ形状、取り付け方法、および許容される使用条件について確認してください。

重量が重要な要素となるプロジェクトでは、提案されたアセンブリ全体の質量を比較してください。道路の汚染や機械的な接触にさらされる設置場所の場合は、外表面、エッジ、および保持部の詳細を確認してください。材料名だけでは、これらの特性を特定することはできません。

温度要件には場所も必要です。排気ガス温度、配管表面温度、断熱材高温側温度、遮蔽板外面温度はそれぞれ異なる測定値です。提示された各制限値がどの場所を指しているのかを確認してください。

パッドやライナーが必要な場合

長いパイプキットが常に最も有用な形状とは限りません。局所的な曲がりやコンパクトな露出部分の周囲を保護する必要がある場合は、ステンレス製遮熱パッドステンレス鋼板の間に高温断熱材を挟み込み、溶接継ぎ目と取り付け用アイレットを備えた構造です。曲面形状にも対応可能ですが、取り付け方法やクリアランスについては用途に応じた検討が必要です。

排気管に既に適切な外側シールドがあり、その背後に断熱材を挿入する必要がある場合は、状況が異なります。排気熱遮蔽ライナーこれは、パイプと外側シールドの間の空間に合わせて設計されています。外部クランプオンキットの代替品ではありません。

目的が広いパイプ領域に密着した断熱材を​​施すことである場合、排気管断熱材選定ガイドジャケット、スリーブ、その他の構造を評価する。発注書には、パイプ取り付け型シールド、局所パッド、隠しライナー、断熱ジャケットなど、種類を明確に記載すること。

保護対象部品の温度を確認してください

熱に関する当初の疑問に答えるには、有効なテスト方法があります。コネクタの過熱が懸念事項であれば、そのコネクタ自体、または指定された評価ポイントを測定してください。シールドの中央部で低い値を示したとしても、その端に隣接するコネクタが適切に保護されているとは限りません。

結果を比較する前に、エンジン負荷、周囲温度、空気流量、運転時間、測定箇所などの試験条件を合意してください。用途に応じて、低空気流量運転時や停止後の期間も試験条件に含めてください。

資格のある担当者と、試験対象面に適した測定方法を使用してください。シールドの両端、開口部、取り付け箇所、および中央部を確認してください。比較を行う際に同じ範囲と設置条件を使用できるよう、構成を記録してください。

排気系が安全に冷却された後、動き、摩擦、緩み、クリアランスの変化がないか点検してください。遮熱板は、その熱性能を維持するために、所定の位置に留まっている必要があります。

熱低減は、安全に触れることを保証するものではありません。触媒コンバーター、粒子状物質フィルター、その他の温度に敏感な排気部品の周囲に断熱材を追加する前に、必要な元の遮蔽板とクリアランスを維持し、申請承認を取得してください。

設置スケッチを明確な見積書に変換する

標準キットのお問い合わせの場合は、製品番号、測定済みのパイプ外径、使用可能な取り付け長さ、および提案するシールド周辺の利用可能なスペースを明記してください。保護対象部品をマークした写真を添付し​​てください。

のためにカスタム排気管遮熱板寸法入りの側面図と断面図を追加してください。必要な被覆範囲、ブラケットの位置、曲げ部、隣接部品、および許容される最大仕上がり寸法を示してください。シールドがサポートする必要のある動作条件と部品温度要件を指定してください。

見積もりはシールド単体を対象とするか、断熱材、ブラケット、クランプ、ファスナーを含むアセンブリ全体を対象とするかを明記してください。量産品の場合は、試作品の数量、想定されるバッチ生産量、図面の改訂版を含めてください。寸法と材質の詳細のうち、確定しているものと、BSTFLEXが提案する可能性のあるものを記録してください。

カスタム開発については、BSTFLEX内でご相談いただけます。排気遮熱板および断熱材製品群目的は、カタログに掲載されているシールドを単に大きくしたものではなく、必要な領域をカバーし、設置場所に適合する部品を提供することです。

排気管の寸法と取り付け写真をBSTFLEXまでお送りください。キットの選択またはカスタム見積もりをご希望の場合は、適切な場合はステンレス鋼製またはアルミニウム製のキットを基準として指定し、必要なハードウェアと数量を記載してください。
