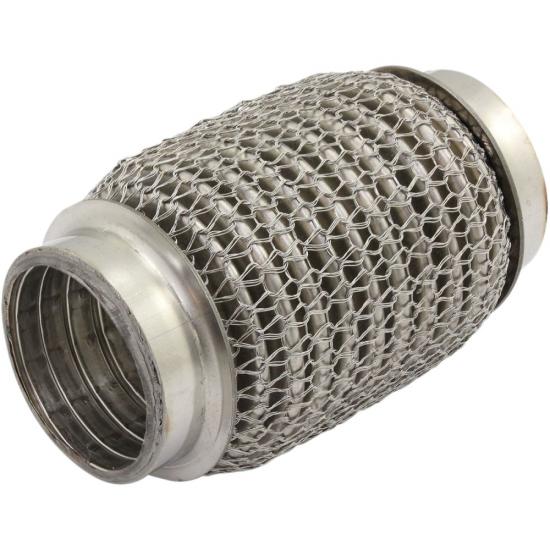

エキゾーストベローズおよびフレキシブルパイプ用ステンレス製ニットワイヤーメッシュスリーブ

BSTFLEXは、自動車のエキゾーストベローズ、フレキシブルエキゾーストパイプ、エキゾーストデカップラー、その他のフレキシブルエキゾースト接続アセンブリ用のステンレス鋼ニットワイヤーメッシュスリーブを製造しています。

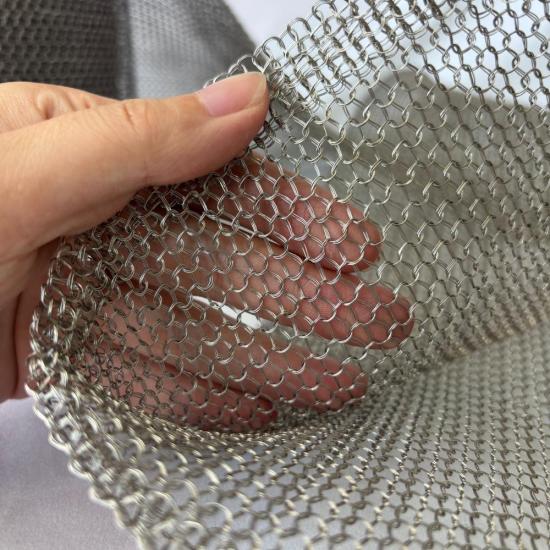

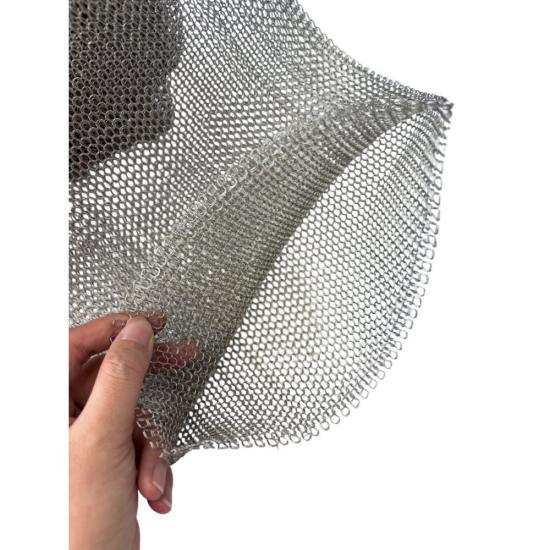

このスリーブは、ステンレス鋼ワイヤーをチューブ状のループ構造に編み込むことで製造されます。剛性のある織メッシュと比較して、編み込み構造（ニット構造）は連続した金属構造を維持しながら圧縮、伸縮し、ベローズやフレキシブルエキゾースト部品に追従してフィットします。

特定の排気用途では、3本のステンレス鋼ワイヤーを同時に編み込み工程に送ることができます。この3本線ニット構造により、金属接点が増えた重厚なマルチストランドメッシュが形成され、排気アセンブリの機械的要件に応じてカスタマイズが可能です。

製品概要

エキゾーストベローズおよびフレキシブルエキゾーストパイプは、振動、熱膨張、エンジン運動、および繰り返される機械的変位に対応するように設計されています。ニットワイヤーメッシュスリーブは、エキゾーストフレックスアセンブリの周囲または内部で柔軟な金属層として機能します。

排気システムの設計に応じて、ニットステンレススチールメッシュはベローズの周囲に直接取り付けることも、外部ステンレススチールブレードの下に配置することも、エキゾーストデカップリング構造に統合することもできます。

そのループ構造により、メッシュは硬いカバーとして機能するのではなく、ベローズとともに動くことができます。これにより、振動管理、表面保護、フレキシブルなサポート、および金属層間の機械的分離を必要とする用途に適しています。

3本線編み込み（トリプルワイヤーニット）構造

BSTFLEXが提供する主な製造オプションの1つが、3本線編み込み（トリプルワイヤーニット）です。

この構造では、3本のステンレス鋼ワイヤーが並列に供給され、同じチューブ状メッシュ構造に同時に編み込まれます。3本のワイヤーが編み込みループを同時に形成します。

同様の単線構造と比較して、3本線ニットメッシュは同じ編み込み構造内により多くの金属材料を含んでいます。これにより、完成したスリーブの重量、剛性、圧縮特性、ワイヤー間の接触挙動が変化します。

ワイヤーの数は設計要素の1つにすぎません。適切なメッシュを選択する際には、線径、メッシュ密度、スリーブ径、ステンレス鋼のグレード、設置位置も考慮する必要があります。

エキゾーストベローズにおけるニットワイヤーメッシュの使用方法

エキゾーストベローズは、エンジン運転中に継続的な振動と熱移動にさらされます。ベローズは、エンジンと下流の排気システム間の動きを補正しながら、柔軟性を維持する必要があります。

ベローズの周囲にニットワイヤーメッシュスリーブを装着することで、柔軟な金属インターフェースを提供できます。メッシュはベローズとともに変形し、繰り返される運動中も接触を維持します。

アセンブリ設計によっては、ニットメッシュがベローズと周囲の金属部品との直接的な擦れを低減するのに役立つ場合があります。また、機械的減衰に寄与する多くのワイヤー間接触点を形成することもできます。

フレキシブルエキゾーストパイプへの応用

フレキシブルエキゾーストパイプは、剛性のある排気配管ではエンジンの運動、熱膨張、および振動を吸収できない場所で一般的に使用されます。

フレキシブルエキゾーストパイプには、波形ベローズ、インナーライナー、アウターブレード、およびニットワイヤーメッシュが含まれる場合があります。正確な構造は、排気システムメーカーによって異なります。

ニットメッシュは、ベローズの周囲、またはベローズと外部ブレードの間に配置できます。その目的は、フレックスパイプ全体の設計によって異なります。

BSTFLEXは、ベローズの外径、必要なスリーブ径、および完成したフレキシブル接続の機械的要件に応じて、カスタムニットメッシュスリーブを供給しています。

エキゾーストデカップラーでの用途

自動車用エキゾーストデカップラーは、エンジンの振動や運動が下流の排気システムへ伝達されるのを抑制するように設計されています。

ニットステンレススチールメッシュは、ループ構造によって制御された移動を許容しながら、ワイヤー間に複数の摩擦接触点を形成するため、排気デカップリングアセンブリに組み込むことができます。

適切なメッシュ構造は、デカップラーの設計、必要な柔軟性、設置位置、および想定される移動範囲によって異なります。

ニットワイヤーメッシュとステンレススチールブレードの比較

ニットワイヤーメッシュとステンレススチールブレードは異なる製品であり、同一の部品として扱うべきではありません。

ニットメッシュは、相互に連結されたワイヤーループから形成されます。ステンレススチールブレードは、複数のワイヤーキャリアを斜めに交差させることで製造されます。

ニットメッシュは一般に圧縮性と順応性に優れていますが、ブレードは外部の抑え層や補強層として使用されることがよくあります。

2つの構造が異なる機械的機能を果たすため、一部のエキゾーストフレックスパイプ設計では、同一のアセンブリ内にニットメッシュとステンレススチールブレードの両方が使用されています。

カスタム線径

線径（ワイヤー径）は、完成したニットメッシュの挙動に直接影響を与えます。

線径が大きくなると、一般にメッシュの重量と剛性が増します。より細いワイヤーを使用すると、軽量で柔軟性の高い構造が得られます。

線径は、耐圧縮性、ループの柔軟性、金属接触面積、および完成したスリーブの厚さにも影響を与える可能性があります。

このため、線径は孤立した仕様としてではなく、メッシュ密度やストランド数とともに選択する必要があります。

カスタムメッシュ密度

メッシュ密度は、ニットスリーブの一定の領域または長さに組み込まれるステンレス鋼ワイヤーの量を制御します。

高密度のメッシュは、より多くの金属材料とワイヤー間の接触点を含んでいます。より粗い（開放的な）メッシュは、通常、より優れた柔軟性とより軽い重量を提供します。

エキゾーストベローズやフレックスパイプの設計によって、必要なメッシュ密度が異なる場合があります。BSTFLEXは、お客様のサンプル、図面、またはエンジニアリング要件に応じて編み込み構造を調整できます。

カスタムスリーブ径

筒状のニットワイヤーメッシュスリーブは、エキゾーストベローズ、フレキシブルパイプ、デカップリングコンポーネントに合わせて、さまざまな直径で製造可能です。

適切なスリーブ径は、組み立て性能において重要です。スリーブがきつすぎると動きが制限される可能性があり、逆に緩すぎると必要な機械的相互作用が得られない可能性があります。

OEM開発の場合、ベローズの外径、必要なメッシュ径、および完成したスリーブの長さを提供していただくことを推奨しています。

利用可能な材質

ステンレス鋼は、耐食性、機械的耐久性、および高温のエキゾースト環境への適合性を備えているため、エキゾースト用ニットメッシュに一般的に使用されています。

一般的な材質の選択肢には、304および316ステンレス鋼が含まれます。その他のステンレス鋼グレードや高温合金ワイヤーも、顧客の仕様に応じて評価可能です。

材質の選定にあたっては、動作温度、酸化条件、融雪剤への曝露、結露、耐用年数、およびエキゾーストシステム内の設置位置を考慮する必要があります。

技術仕様

一般的な用途

• 自動車用エキゾーストベローズ
• フレキシブルエキゾーストパイプ
• 自動車用エキゾーストデカップラー
• エキゾーストフレキシブルジョイント
• 商用車用排気システム
• 大型トラック用排気システム
• 発電機用排気接続部品
• 産業用エンジン排気配管
• 船舶用排気アセンブリ
• マフラーおよびサイレンサーメッシュ用途

OEMおよびカスタム製造

BSTFLEXは、お客様の図面、サンプル、排気部品の寸法に応じてニットワイヤーメッシュスリーブを製造します。

カスタム生産では、さまざまなステンレス鋼グレード、線径、素線数、スリーブ径、メッシュ密度、完成長に対応可能です。

交換プロジェクト向けには、評価用に既存のニットメッシュスリーブまたは完全な排気部品をご提供いただくことも可能です。

このサンプルベースの開発手法は、元のメッシュ仕様が入手できないものの、お客様が既存の構造を再現する必要がある場合に便利です。

お見積もりに必要な情報

BSTFLEXが選ばれる理由

BSTFLEXは、自動車用途および産業用途向けのカスタム熱・機械保護部品に特化しています。

ステンレス鋼ニットメッシュプロジェクトにおいて、図面に基づく生産、サンプルベースの開発、カスタムワイヤー構成、OEM製造をサポートいたします。

3本のステンレスワイヤーを同一の管状メッシュ構造に編み込む必要があるお客様向けに、3本編み構造をご用意しています。

エキゾーストベローズ、フレキシブルエキゾーストパイプ、または自動車用エキゾーストデカップラーを開発中の場合は、評価用に技術図面またはサンプルをお送りください。

よくある質問

ステンレス鋼製ニットワイヤーメッシュスリーブとは何ですか？

ステンレス鋼線を編み込んで相互に連結したループ状にした管状の金属スリーブです。その構造は柔軟で圧縮性があり、排気ベローズやフレキシブル排気部品の周囲への取り付けに適しています。

排気システムにおいて、ニットワイヤーメッシュは何に使用されますか？

振動管理、表面保護、機械的サポートのために柔軟な金属層が必要とされる、排気ベローズ、フレキシブルパイプ、排気デカップラーの周囲で一般的に使用されます。

3本ワイヤーニットメッシュとは何ですか？

3本ワイヤーニットメッシュは、編み込み工程で3本のステンレス鋼線を同時に供給し、3本のワイヤーで同時にニットループ構造を形成するように製造されます。

ニットワイヤーメッシュはステンレス鋼ブレードと同じですか？

いいえ。ニットメッシュはワイヤーループから形成されますが、ブレードは斜めに交差するワイヤーキャリアから製造されます。一部の排気アセンブリでは、異なる機能のために両方の製品が使用されます。

スリーブの直径はカスタマイズできますか？

はい。スリーブの直径は、排気ベローズ、フレキシブルパイプ、またはデカップリング部品の寸法に合わせて製造可能です。

メッシュ密度はカスタマイズできますか？

はい。メッシュ密度、ワイヤー径、ストランド数、スリーブ直径は、必要な排気アセンブリに合わせて調整できます。

BSTFLEXは既存のサンプルから製造できますか？

はい。お客様は、寸法や構造の評価のために、既存のメッシュスリーブ、排気ベローズアセンブリ、またはフレキシブルパイプのサンプルを提供いただけます。

見積もりを依頼する

カスタムステンレス鋼製ニットワイヤーメッシュスリーブについては、用途、スリーブ直径、ワイヤー径、ステンレス鋼のグレード、ワイヤーストランド数、メッシュ密度、仕上げ長さ、および必要数量をご提示ください。

OEM開発のための図面や既存のサンプルも歓迎いたします。

排気ベローズおよびフレキシブルパイプ用ステンレス鋼製ニットワイヤーメッシュスリーブ
