ステンレススチールウールコアラップと保持スクリーンの比較

ステンレススチールウール製マフラーパッキングは、ロール状の素材として、または排気サイレンサー用のコアラップとして成形された状態で供給可能です。ステンレススチールウール製のコアラップは、パンチングメタル管の周囲に多孔質の金属繊維層を提供し、保持スクリーンはパッキングを封じ込めるためのオープンワイヤー構造を提供します。これら2つは組み合わせて使用されることもありますが、互換性はありません。

指定する際、ステンレスウール製マフラーパッキングについては、購入する素材と完成したアセンブリを区別してください。ロール状の素材は、承認された寸法と数量に合わせて準備する必要があります。完成したマフラーコアスリーブは、管の直径、被覆長、および必要な層構成と一致している必要があります。

排気メーカーにとって有用な問いは、保護または封じ込めがどこに必要なのか、つまりパンチングコアの横か、パッキングアセンブリの周囲か、あるいはその両方の場所かということです。単に「ステンレススチール」と記載されている製品を選ぶのではなく、サイレンサーの断面図と、そのコンポーネントを追加する理由から検討を始めてください。

BSTFLEXは、スチールウール製マフラーコアスリーブと、別のマフラーパッキング保持用ステンレススチール製排気スクリーンを提供しています。この比較では、どちらかを他方の普遍的な代替品として扱うことなく、それぞれの異なる役割をどのように指定するかを説明します。

製品名だけでなく、構造を比較する

コアスリーブにはすでに金網が含まれている場合がある

BSTFLEXのコアスリーブは、ステンレススチールウールと304ステンレススチール製の織り金網を組み合わせています。したがって、その説明は単に管に巻き付けたバラのウールではなく、複合コンポーネントを指しています。

個別のBSTFLEX保持スクリーンは、2つのクリンプ加工された側面を持つ、2層のインターレースされたステンレスワイヤーシートとして説明されています。そのワイヤーシート構造を、コアスリーブ内の金属繊維層と混同してはなりません。

OEM図面では、完全なコアラップアセンブリを特定し、どの層が部品番号に含まれているかを示してください。「ステンレスメッシュを追加」という注記だけでは、意図した層が省略されるか、二重に購入される余地が残ります。

また、各構成要素の合金も個別に特定してください。304金網の仕様だけでは、ウールに使用されている合金を特定することはできません。

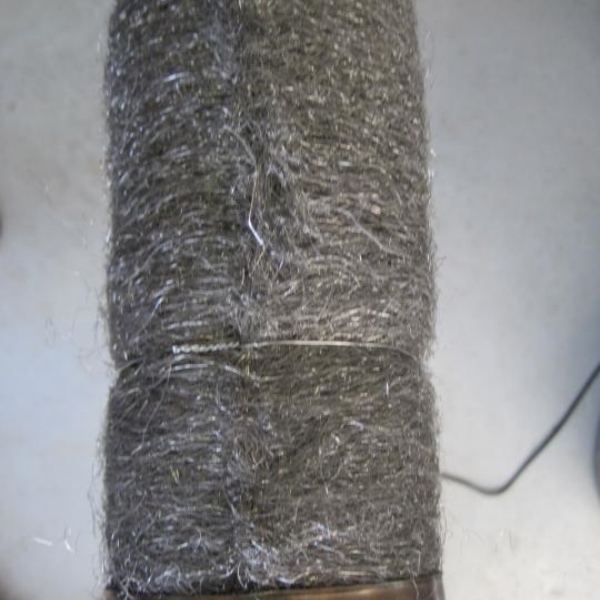

ステンレススチールウール製マフラーパッキング：ロール状か、完成したコアラップか？

社内での切断および巻き付け作業用として、BSTFLEXのステンレススチールウール製マフラーパッキングリールは、ロール形式の製品オプションを提供します。外寸だけでロールを比較するのではなく、必要な幅、材料の量、および準備方法を指定してください。

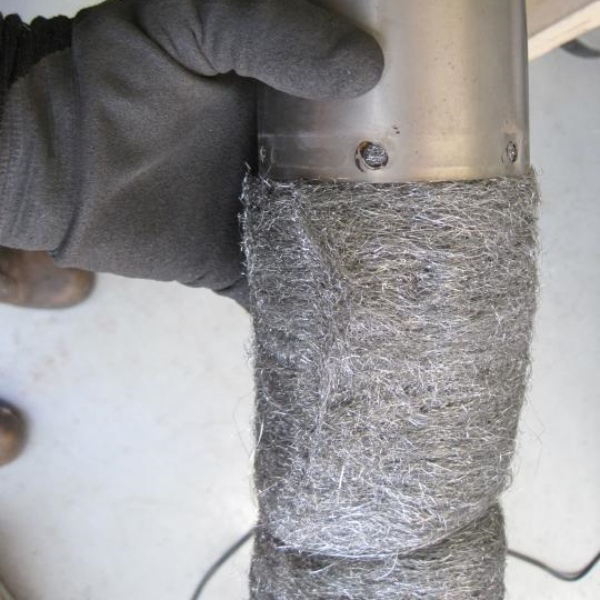

繰り返し組み立てを行う場合は、ステンレススチールウール製マフラーコアスリーブとその支持用ワイヤークロスを検討してください。完成時のフィット感、ウールの量、および取り付け時の厚みを図面に定義します。準備済みのコンポーネントを購入すると供給形式は変わりますが、合金と組み立てを承認する必要性がなくなるわけではありません。

ステンレススチールウール製エキゾーストパッキングまたはサイレンサー製造用のステンレススチールワイヤーウールを注文する際は、金属繊維の仕様を、織布や編布の保持層とは別に特定してください。スチールウール製マフラーパッキングの要求では、材料のグレードを解釈に任せるのではなく、必要なステンレス合金を明記する必要があります。

パッキングの損失箇所をレビューの指針とする

パンチングコアのすぐ隣での材料損失

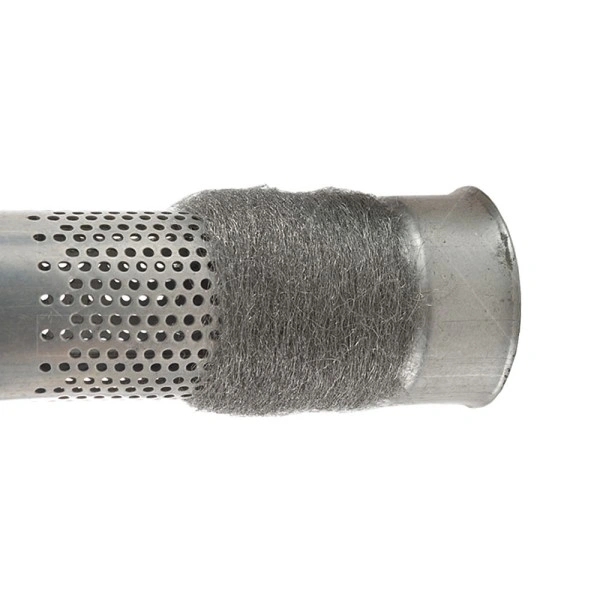

検査でコアに面した表面に損傷が集中していることが判明した場合は、既存の内層とその被覆範囲を確認してください。ステンレススチールウール製のチューブやラップは、周囲のグラスウールや玄武岩パッキングのガスによる侵食を軽減するためにサイレンサー設計で使用されます。

その問題に対しては、マフラーコアラップを保護層として評価してください。外側の保持スクリーンがパンチング部で同様の処理を提供すると想定してはいけません。繊維単体が原因であると断定する前に、コアの状態、未被覆領域、継ぎ目、および固定方法を確認してください。

組み立て中にパッキングが移動または変形する

組み立て中にパッキングをシェル内に挿入する際、パッキングをまとめるのが困難な場合は、マフラーパッキングスクリーンまたはその他の承認された封じ込め方法を検討してください。最初の質問は、リテーナーが意図した領域をカバーしているか、およびその端部が引っかかることなく組み立てを通過できるかどうかです。

サンプルで挿入経路、シェルとの隙間、および端部の閉鎖状態を確認してください。コア側のウール層が、パッキングの外側で発生する無関係な取り扱い上の問題を解決できると期待してはいけません。

繊維が継ぎ目や端部の隙間から漏れ出す

開口部の位置、リテーナーの重なり、および端部の配置を確認してください。コアの中央付近にウールを追加することは、組み立ての他の場所にある隙間に対する実証済みの解決策ではありません。

これらの検査パターンは出発点であり、診断ではありません。レビューには材料の状態、稼働履歴、および写真を含めてください。スクリーンもコアラップも、動作条件に対して承認されていない繊維グレードの使用を正当化するために使用すべきではありません。

サイレンサーに両方が必要な場合は？

設計によっては、パンチングチューブの周囲にウールベースの層を使用し、音響パッキングの周囲に別のメッシュエンクロージャーを使用する場合があります。その配置では、内側のコンポーネントがコア側の露出に対処し、外側のコンポーネントが封じ込めをサポートします。金属ウールは、独自の支持メッシュを付けて供給することも可能です。

したがって、両方を追加することは設計上の決定であり、デフォルトのアップグレードではありません。追加のスクリーンを注文する前に、部品表を確認してください。それが別の役割を果たしているのか、既存の層を複製しているのか、あるいは完成した組み立て寸法を変更しているのかを問いかけてください。

交換作業の場合は、承認されたサイレンサーの構造を出発点として使用してください。改訂されたOEM設計の場合は、繰り返し生産にリリースする前に、完成したマフラーで提案された組み合わせを評価してください。

ウールとスクリーンを別々に指定する

ウール層については、合金、繊維グレードまたは断面、材料の質量、被覆範囲、および取り付け時の厚みを要求してください。リラックスした状態のウール層と、取り付けられて圧縮された層では条件が異なるため、厚みがどのように測定されるかを明記してください。

スクリーンについては、合金、ワイヤー径、構造、開口部寸法、層数、および端部の仕上げを要求してください。関連する場合は、開口率がどのように定義され測定されるかについて合意してください。ワイヤー径だけでは開口部は説明できず、「2層」という言葉だけではそれらの層がどのように配置されているかは指定されません。

全体のシート寸法が一致するという理由だけで、織布、編みメッシュ、その他のインターレースワイヤー構造を代用しないでください。購入仕様書に構造または承認されたサンプル参照を記録してください。

熱的選択については、測定場所と曝露時間を含めた連続温度およびピーク温度を提供してください。すべてのステンレススチール製品に1つの温度制限を割り当てるのではなく、提案された合金とコンポーネントをそれらの条件に対してレビューするよう依頼してください。当社のステンレススチールウール製マフラーパッキングガイドでは、より広範な材料選択の考慮事項について説明しています。

内側のラップは繊維に使用可能なスペースを変更する

周囲のパッキングの寸法を設定する前に、取り付けられたコアラップを考慮に入れてください。均一な層を持つ円形コアの場合：

ラッピング後の外径 = コア外径 + 2 × 取り付けられたラップの厚み。

あくまで形状の例として、50 mmのコアに2 mmの層を装着した場合、公称巻き付け直径は52 mmではなく54 mmとなります。これらの数値は計算方法を示すものであり、推奨される充填仕様ではありません。

次の層に割り当てられたスペースを確認する際は、巻き付け後の外形寸法を使用してください。実際の適合性レビューには、局所的な重なり、支持布、留め具、および外側の保持具を含めてください。楕円形や不規則な形状の組み立て品の場合は、円形の例を適用するのではなく、図面に基づいて作業してください。

利用可能な繊維容積が変化する場合は、承認済みの充填量を見直してください。元の繊維充填量をより小さなスペースに押し込みながら金属を追加すると、平均的な装着繊維密度が変化します。確認を行わずに、以前の充填仕様がそのまま有効であると想定しないでください。

適合性、保持力、および音響性能を個別の要件として検証する

試作組み立てを行い、被覆範囲、継ぎ目、端部の位置、留め具、および閉鎖状態を確認してください。コアとシェルに、コンポーネントを損傷させる可能性のあるバリやその他の特徴がないか点検してください。意図されたコアの通路、入口、および出口の形状を塞がないようにしてください。

次に、組み立てられたサイレンサーを合意された動作条件下で評価してください。試作後の充填分布とコンポーネントの状態を記録し、一貫した測定方法を用いて音響を比較してください。設計レビューで要求される場合は、圧力損失または背圧のチェックを含めてください。

保持コンポーネントは、適合するという理由だけで「音響的に中立」であると見なすべきではありません。また、ステンレス鋼を取り付けたからといって、特定の騒音低減効果や、充填材の寿命が何倍になるかが保証されるわけでもありません。実際の組み立て品からの証拠に基づいて、それらの結果を承認してください。

必要なコンポーネントの見積依頼（RFQ）を準備する

BSTFLEXは、以下のサービスを通じて図面およびサンプルに基づく開発をサポートしています。OEMマフラー充填材製造サービスサンプルレビューの目的を明確にするため、プロジェクトが同等品への交換であるか、それとも提案された構造変更であるかを明記してください。

コアラップおよび保持スクリーンに関する質問

ステンレスウールのマフラー充填材は、ステンレス鋼ウールの排気用充填材と同じですか？

どちらの記述も同じ金属繊維材料を指している可能性がありますが、合金、繊維構造、または供給形態を定義するものではありません。見積もりがバルクウール、ロール材、または完成したコアラップのいずれを対象としているかを確認してください。保持スクリーンは、ウールと一体で供給される場合であっても、異なるワイヤー構造です。

ステンレス鋼ウールのコアラップは、排気用メッシュと同じですか？

いいえ。ウールベースのコアラップには金属繊維層が含まれますが、排気用メッシュはワイヤー構造を指します。完成したコアラップの中には、両方を組み合わせたものもあります。名称だけで判断せず、コンポーネントの図面と材料リストを比較してください。

保持スクリーンはグラスファイバーのマフラー充填材の代わりになりますか？

いいえ。ここで説明しているスクリーンは充填材の保持具です。別のサイレンサー設計が開発および検証されない限り、指定された音響充填材を使用し続けてください。

すべてのマフラーにコアラップとスクリーンの両方を使用すべきですか？

普遍的な層の組み合わせはありません。承認された組み立て品において、それぞれが定義された機能を果たす場合にのみ両方を使用してください。別のコンポーネントを追加する前に、コアスリーブにメッシュが既に含まれていないか確認してください。

どちらかのコンポーネントで排気音は静かになりますか？

どちらの製品名も音響結果を保証するものではありません。充填材を意図した位置に保持することは、特定の騒音低減効果を実証することとは異なります。提案された材料と層の配置で、マフラー全体を評価してください。

位置と目的に基づいて製品を選択する

パンチング加工されたコアの周囲に使用するウールおよび金網コンポーネントについては、以下を確認してください。BSTFLEX スチールウール製マフラーコアスリーブ。パッキングの周囲を囲む独立したワイヤーエンクロージャーについては、以下をご確認ください。BSTFLEX ステンレス製エキゾーストスクリーン。

カスタムステンレススチールウール製マフラーパッキングプロジェクトについては、断面図、コア径、カバーする長さ、必要なウールの量、および注文数量をお送りください。ロール状の素材、完成品のスリーブ、または独立した保持スクリーンのいずれが必要かをご明記ください。その他の繊維およびコンポーネントのオプションについては、マフラーパッキング製品ラインナップをご覧ください。
