シリカエキゾーストラップは、従来の多くのグラスファイバーや玄武岩（バサルト）ラップの実用温度範囲を超える排気システム向けに設計されています。
これは、持続的な熱暴露が主な設計上の課題となるターボマニホールド、ヘッダー、ダウンパイプ、高出力レーシングエキゾースト、ディーゼル後処理システム、産業用排気ラインの周囲で一般的に使用されています。
BSTFLEXは以下を製造しています。高温用インフェルノヘッダーエキゾーストヒートラップ過酷な熱環境向けに、テクスチャ加工された非晶質シリカフィラメント糸から製造されています。
購入者にとって重要なのは、単にエキゾーストラップに「高温用」というラベルが貼られているかどうかではありません。実際の繊維組成、連続使用温度、短期間のピーク耐熱性、幅、厚さ、および設置環境をすべて考慮する必要があります。

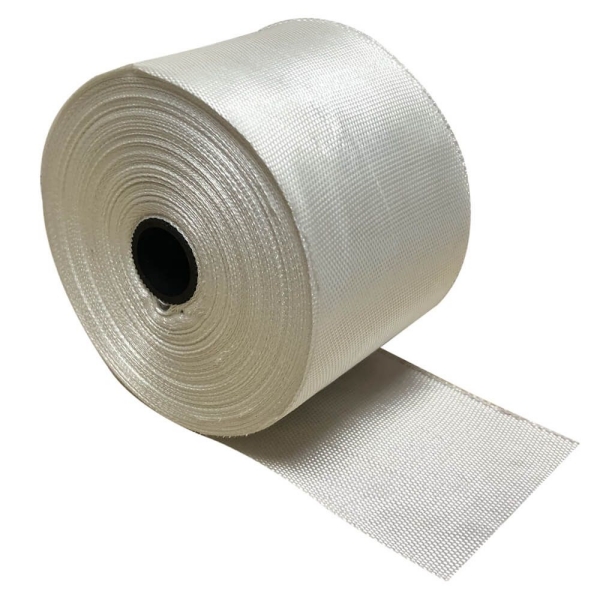

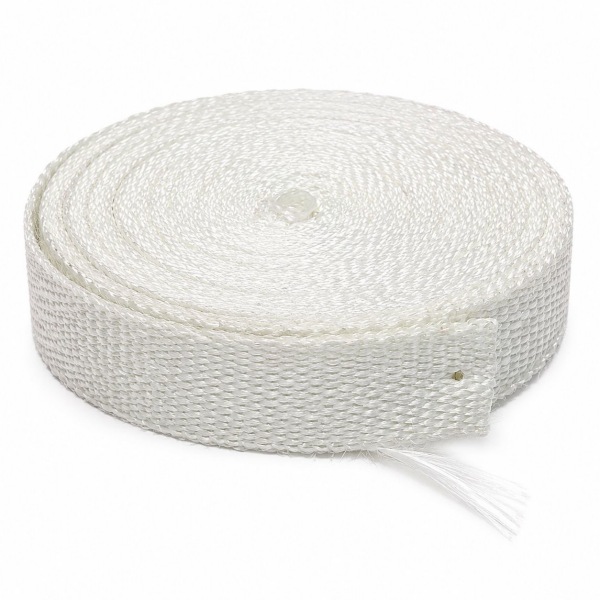

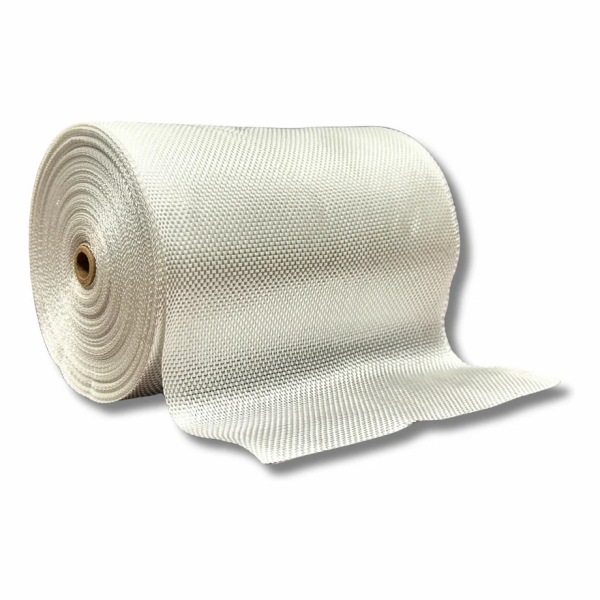

シリカエキゾーストラップは、シリカを豊富に含む繊維から製造された、織り込み式の高温断熱テープです。
標準的なEガラスのグラスファイバーと比較して、高シリカ繊維はシリカの含有率がはるかに高く、より過酷な熱暴露を想定しています。
この素材は柔軟なテープ状に織り込まれており、以下の周囲に直接巻き付けることができます。
エキゾーストヘッダー
マニホールド
ダウンパイプ
ターボ配管
ディーゼル排気システム
産業用排気チューブ
この製品の一般的な検索キーワードは以下の通りです。
シリカエキゾーストラップ
シリカエキゾーストヒートラップ
シリカヘッダーラップ
高シリカエキゾーストラップ
高温用エキゾーストラップ
シリカエキゾーストパイプラップ
2000Fエキゾーストラップ
その目的は熱の封じ込めであり、排気表面から周囲の機器、配線、ホース、車体構造、またはオペレーターエリアへの熱伝達を低減することです。
温度が選択の決定的な要因となる場合、シリカが重要になります。
従来のグラスファイバーは多くの一般的な排気システムに適していますが、バサルトやチタンタイプのラップはパフォーマンス用途で選ばれることがよくあります。
システムがより過酷な熱条件下で動作する場合、シリカはこれらの素材よりも上位に位置します。
シリカを選択する一般的な理由は以下の通りです。
持続的な高い排気温度
繰り返される極端な熱サイクル
ターボチャージャー付きまたは強制誘導エンジン
高出力レーシングエンジン
ディーゼル再生イベント
近くに敏感なコンポーネントがあるコンパクトな設置環境
負荷がかかった状態で長時間動作する大型機器
現在競合しているシリカラップ製品は、一般的に連続使用温度約2000°Fで位置付けられており、一部の製品ではより高い断続的な制限値が記載されています。例えば、Heatshield Productsは同社のシリカInferno Wrapについて連続2000°F、断続3000°Fと規定しており、Thermo-Tecは同社のシリカベースのラップについて2000°Fの使用制限を記載しています。
これらの値は競合他社の仕様であり、シリカ繊維の普遍的な制限値ではありません。
用途を特定する際は、必ず選択したBSTFLEX製品の実際の技術データを使用してください。
グラスファイバーラップとシリカラップは、それぞれ異なる温度クラスに対応しています。
| 要素 | グラスファイバーエキゾーストラップ | シリカエキゾーストラップ |
|---|---|---|
| ベースファイバー | ガラス繊維 | 高シリカ／アモルファスシリカ繊維 |
| 一般的な用途 | 一般的な排気断熱 | 極端な高温の排気 |
| 相対コスト | 低め | 高め |
| 耐熱性能 | 中～高 | 非常に高い |
| 一般的な用途 | ヘッダー、パイプ、オートバイ | ターボマニホールド、ダウンパイプ、レース用、ディーゼル |
| 選択の決め手 | コストと一般的な熱制御 | 温度マージン |
グラスファイバーは、その耐熱性能が十分である場合、デフォルトの選択肢とするべきです。
以下の場合にはシリカを選択してください：
グラスファイバーでは十分な熱マージンが得られない場合；
排気コンポーネントが持続的な極端な熱にさらされる場合；
システムにターボや後処理コンポーネントが含まれる場合；
長時間の産業用またはディーゼル運転により熱負荷が高まる場合。
低温システムについては、以下を参照してください：ヘッダーおよび排気管用グラスファイバーエキゾーストラップ。
玄武岩（バサルト）ラップは、チタンエキゾーストラップとして広く販売されています。
これは優れた熱耐久性を提供し、以下によく使用されます：
高性能ヘッダー；
オートバイ；
ターボダウンパイプ；
レース用排気システム。
シリカは、温度がより過酷になる場合の次の素材ステップです。
簡略化された選択ロジックは以下の通りです。
グラスファイバー
一般的な排気熱制御用。
チタン調
より高性能で繰り返しの熱サイクル用。
シリカ
追加の熱的余裕が必要な極端な温度のシステム用。
この階層構造は、過剰な仕様を防ぐのに役立ちます。
すべての車両にシリカラップが必要なわけではなく、最も耐熱性の高い素材を使用することが必ずしも最も経済的な解決策とは限りません。
ターボマニホールドは、シリカ製エキゾーストラップの最も強力な用途の1つです。
マニホールドはタービンのすぐ上流に位置し、過酷な熱負荷を受ける可能性があります。
高い放射熱は、近くの以下のものに影響を与える可能性があります：
配線；
ホース；
ブレーキライン；
センサー；
吸気コンポーネント；
車体構造。
柔軟な シリカ製マニホールドラップは、曲がりくねった形状やコレクターに沿いつつ、管状のマニホールド表面からの熱伝達を低減できます。
Heatshield Productsは現在、同社のシリカ製Inferno Wrapをターボマニホールドおよび強制誘導アプリケーション向けに特化して位置づけています。
ただし、複雑な鋳造マニホールドの場合、スパイラルラップよりも成形された断熱ブランケットの方が適している場合があります。
ターボダウンパイプはタービンの直後に作動し、非常に高温のままになる可能性があります。
また、これらは頻繁に以下の近くを通ります：
ファイアウォールパネル；
トランスミッショントンネル；
配線；
ブレーキコンポーネント；
吸気システム。
このため、シリカ製エキゾーストパイプラップは、玄武岩やグラスファイバーでは十分な温度余裕が得られない場合に有用な選択肢となります。
ダウンパイプの場合、幅の選択は以下を考慮する必要があります：
パイプ径；
曲げ半径；
利用可能な作業スペース；
配管の全長。
2インチ幅のラップは大型のダウンパイプで効率的であることが多い一方、幅の狭いラップは急な曲がり角で扱いやすい場合があります。
ディーゼル微粒子捕集フィルター（DPF）は、特に再生中に非常に高温になることがあります。
周辺の熱管理：
DPFハウジング；
接続パイプ；
ターボアウトレット；
下流側の排気セクション
は、そのため極めて重要になる可能性があります。
Heatshield Productsは現在、Tier 4 DPFシステムおよびディーゼル排気用途向けに、高耐久性シリカラップを販売しています。
ただし、後処理コンポーネントに直接ラップを巻く前に、排気システムメーカーの要件を確認する必要があります。
コンポーネントによっては、以下が必要になる場合があります：
エアギャップ；
取り外し可能なブランケット；
成形断熱カバー；
特定の表面温度。
すべてのDPFハウジングにスパイラル状にラップを巻くべきだと想定しないでください。
Tier 4 ディーゼル機器は、以下の過酷な条件が組み合わさっています：
高い排気温度；
長い稼働サイクル；
再生イベント；
振動；
粉塵；
水への曝露；
狭い機器コンパートメント。
代表的な機器には以下が含まれます：
建設機械；
農業機械；
発電機；
オフロード車両；
大型トラック；
鉱山機械。
これらの用途では、従来の材料では十分な熱耐久性が得られない場合に、シリカラップが選択されることがあります。
現在の高耐久性シリカシステムは、Tier 4の排気系、ターボマニホールド、ダウンパイプ向けに特に販売されています。
船舶のエンジンコンパートメントは、高い排気温度と、限られた換気、制限されたクリアランスが組み合わさる可能性があります。
シリカエキゾーストラップは、以下の周辺に使用されることがあります：
エンジン排気管；
ターボ配管;
発電機の排気ライン;
船舶用マニホールド。
船舶用途において、熱性能は考慮すべき要素の一つに過ぎません。
購入者は以下の点も評価する必要があります。
湿気への曝露;
塩分を含んだ大気;
油による汚染;
振動;
点検のしやすさ;
メンテナンス時のアクセス性。
Heatshield Productsは現在、同社の高耐久シリカラップを、船舶・オフショア環境および産業用ディーゼルサービス向けとして位置付けています。
発電機や産業用エンジンは、長時間連続して稼働することがあります。
そのため、短時間のピーク温度だけでなく、持続的な使用温度がより重要となります。
シリカラップは以下の周囲に使用できます。
発電機の排気管;
産業用エンジンの排気;
プロセス機器の排気ライン;
高温ダクト;
タービン隣接配管。
より大きな配管径の場合、購入者は以下を比較検討すべきです。
幅の狭いスパイラルラップ;
幅の広いラギング;
取り外し可能なブランケット;
多層断熱システム。
最も迅速な取り付け方法が、必ずしも最良のメンテナンスソリューションとは限りません。
この区別は極めて重要です。
連続温度とは、材料が持続的な運転において耐えられることを意図した温度を指します。
断続温度とは、短時間の曝露を指します。
非常に高い断続温度が謳われているラップが、その同じ温度での連続運転に適していると自動的に判断してはなりません。
仕様を確認する際は、以下の点を確認してください。
連続使用温度は何度か？
ピーク温度は何度か？
ピーク温度はどのくらいの時間維持できるか？
その定格は直接接触用か、それとも放射熱曝露用か？
コーティングの温度限界は繊維よりも低いか？
実際の設計選定においては、BSTFLEXの製品仕様書を最終的な参照資料として使用してください。
キーワード「2000F エキゾーストラップ」は商業的に重要ですが、定格が定義されていない場合は誤解を招く可能性があります。
2つの製品がどちらも2000°Fを謳っていても、それぞれ異なる条件を指している場合があります：
一方は連続的な直接接触を意味しているかもしれません。
もう一方は断続的な曝露を意味しているかもしれません。
また、繊維のみを指している場合もあります。
あるいは、放射熱のみを指している場合もあります。
2000°Fのエキゾーストラップを指定する前に、以下を確認してください：
繊維組成；
連続定格；
断続定格；
厚さ；
織り方；
コーティングの有無；
取り付け方法。
BSTFLEXは、設計上この温度クラスが真に必要とされる用途向けに、高温シリカラップを提供しています。
シリカ繊維は本来、明るい色をしています。
一部の高温ラップは、外観が重視される用途向けにブラックも提供されています。
ブラック仕上げには以下が含まれる場合があります：
コーティング；
着色；
表面処理。
この仕上げが、下地のシリカ繊維と同じ耐熱性能を持っていると自動的に想定してはなりません。
「ブラックシリカエキゾーストラップ」を指定する際は、以下の両方を確認してください：
繊維の耐熱性能；
コーティングまたは仕上げの耐熱性能。
Heatshield Productsは現在、シリカ製品ラインナップにおいて、ホワイトのInferno WrapとブラックのStealth Inferno Wrapの両方を提供しており、ブラックの高温シリカ製品に確立された市場需要があることを示しています。
シリカエキゾーストラップは、一般的にいくつかの幅で製造されています。
用途：
小径のヘッダーチューブ；
きつい曲げ部；
複雑なマニホールド形状。
用途:
ダウンパイプ;
大型ヘッダー;
ストレート排気管;
一般的な自動車およびディーゼル用途。
用途:
大型工業用パイプ;
長い直線セクション;
大型機器。
シリカラップの競合他社は、一般的に1インチ、2インチ、4インチのフォーマットを提供しています。
BSTFLEXは、OEMプロジェクト向けのカスタム幅の要件にも対応可能です。
市場における一般的なロール長は以下の通りです:
15フィート;
25フィート;
50フィート;
100フィート。
実際の材料必要量は以下に依存します:
パイプ外径;
パイプ長;
ラップ幅;
重ね幅;
曲げの数。
数量の見積もりには、BSTFLEXガイドをご利用ください:
必要なエキゾーストラップの量は？エキゾーストラップ計算機およびサイズ選定ガイド
反復的な生産の場合、カスタムロール長にすることで、固定された小売用ロールフォーマットと比較して無駄を削減できます。
シリカエキゾーストラップは、他の繊維製エキゾーストラップと同様に、重ね合わせたスパイラル状に取り付けます。
主な考慮事項は以下の通りです:
一貫した重ね幅;
適切な張力;
開始点と終了点の確実な固定;
損傷したパイプ表面の回避;
センサーおよび可動部品周辺のクリアランス。
ラップを固定するには、ステンレス製の結束バンドや金属クランプが一般的に使用されます。
以下の上から断熱材を適用しないでください:
ひび割れたパイプ;
漏れのある溶接部;
深刻な腐食。
損傷したフレックスジョイント。
構造上の問題は、最初に修理する必要があります。
フレックスジョイントは動くように設計されています。
直接スパイラル状に巻き付けると、動きを妨げたり、摩耗を早めたりする可能性があります。
フレックスセクション周辺に熱保護が必要な場合は、以下を検討してください。
外部スリーブシステム。
取り外し可能な断熱ジャケット。
金属製ヒートシールド。
特別に設計された柔軟な断熱材。
熱対策は、フレックスジョイントの機械的機能を維持するものである必要があります。
シリカラップは以下に最適です。
管状コンポーネント。
ヘッダー。
ダウンパイプ。
小型の排気管。
取り外し可能な排気用ブランケットは、以下に適している場合があります。
大型マニホールド。
ターボハウジング。
大口径パイプ。
メンテナンスが必要なコンポーネント。
不規則な形状。
適切な熱保護方法は、温度と形状の両方に依存します。
シリカは高級な高温用素材です。
すべての排気システムにとって自動的に最良の選択肢となるわけではありません。
以下の場合、グラスファイバーの方が経済的である可能性があります。
温度が中程度である。
用途が一般的なストリート車両である。
排気管の周囲に十分な隙間がある。
極端なヒートサイクルが発生しない。
以下の場合、玄武岩（バサルト）の方が適している可能性があります。
温度が一般的なグラスファイバーの用途よりも高い。
性能面での外観が重要である。
システムがシリカレベルの耐熱性能を必要としない。
素材は、単に耐熱温度を最大化するためではなく、用途に合わせて選択する必要があります。
BSTFLEXは、高温排気断熱材に関するOEM、販売代理店、および産業用調達の要件をサポートします。
供給オプションには以下が含まれます：
カスタム幅；
カスタムロール長；
プレカット長；
バルクマスターロール；
ステンレス製固定タイ；
プライベートブランドパッケージ；
エキゾーストラップキット；
用途別仕様。
主な購入者には以下が含まれます：
排気系メーカー；
ディーゼル機器メーカー；
発電機メーカー；
船舶用機器企業；
モータースポーツサプライヤー；
熱管理製品販売代理店。
より幅広い素材の選択については、以下をご覧ください。BSTFLEX エキゾーストおよびヘッダーヒートラップ カテゴリ。
シリカエキゾーストラップは、シリカを豊富に含む繊維から作られた耐熱性の高い織物断熱テープで、排気管、ヘッダー、マニホールド、ダウンパイプの周囲に使用されます。
シリカは一般的に、より高い耐熱性能を提供します。グラスファイバーは通常、中程度の排気温度に対してより経済的です。
これは通常、非常に過酷な熱環境を想定した、耐熱性の高いシリカベースのエキゾーストラップを指します。購入者は、記載されている2000°Fという値が、連続使用、断続使用、直接接触、または放射熱のいずれを指しているかを確認する必要があります。
はい。ターボマニホールドは、シリカラップの最も一般的な高温用途の一つです。
はい。高温のダウンパイプは、特にグラスファイバーや玄武岩では温度余裕が不十分な場合に、強力な用途となります。
はい。シリカラップは、機器メーカーの熱要件に従い、ヘビーデューティーやTier 4用途を含む高温のディーゼル排気システムに使用できます。
適している場合があります。船舶用途では、湿気、塩分への曝露、振動、メンテナンス時のアクセス性も考慮する必要があります。
1インチのラップは急な曲がり角に適しており、2インチのラップは自動車やディーゼルパイプに一般的です。より幅の広いタイプは、大型の産業用排気ラインでより効率的です。
はい。OEMプロジェクトでは、幅、ロール長、パッケージング、固定金具、数量の要件を指定できます。
