マフラーパッキンが吹き飛ぶ理由と、その保持力を向上させる方法

マフラー内部のパッキンの破損は、オートバイの排気系、レーシングサイレンサー、ATVやUTVのマフラー、高性能排気システムなどでよく見られる問題です。内部のパッキン材が移動したり、燃焼したり、破損したり、穴の開いたコアから漏れ出したりすると、マフラーの音が大きくなり、パッキン交換の間隔が短くなり、排気システムの音響安定性が失われます。

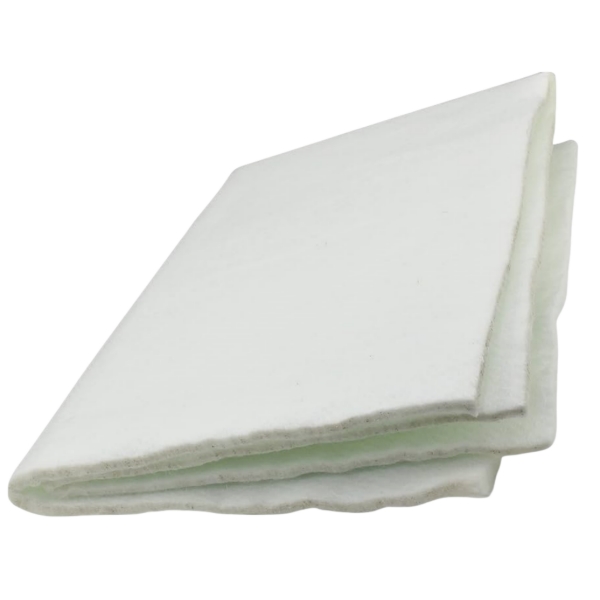

muffler packing

解決策は、マフラーパッキンを増やすだけではありません。適切な保持力は、適切な排気パッキン材、正しい密度、安定した取り付け、穿孔コア付近の適切な保護、そして振動や排気パルスの動きに耐えられる構造に依存します。BSTFLEXは、さまざまなパッキン材を提供しています。マフラーのパッキン材グラスファイバーパッキン、グラスファイバー製マフラーパッキンソックス、ステンレス製排気スクリーン、ステンレススチールウール、およびカスタム排気サイレンサーパッキン製品などを含みます。

簡単な答え： マフラーのパッキンが吹き飛ぶ原因としては、排気速度が速い、パッキンの密度が不適切、穴あきコア付近の保持力が弱い、取り付け不良、振動、熱による損傷、あるいはより厳密なパッキン構造が求められるマフラー設計においてパッキンが緩いことなどが挙げられます。

マフラーパッキンの吹き出しとは何ですか？

マフラー内部のパッキンが排気ガスの流れによってずれたり、損傷したり、位置がずれたりすると、マフラー内部のパッキンが吹き飛んでしまいます。ストレートスルー型のマフラーでは、パッキンは通常、穴の開いた内側のコアの周囲に配置されています。排気音波はコアの穴を通過してパッキン層に入り込み、そこで繊維構造が騒音を吸収します。

パッキンが適切に保持されていないと、繊維が芯からずれたり、不均一に圧縮されたり、高温部分で燃焼したり、穴から漏れ出したりする可能性があります。こうなると、マフラーの音が大きくなり、効果が低下することがよくあります。ひどい場合は、パッキンを予想よりもずっと早く交換する必要が生じるかもしれません。

マフラーパッキンが吹き飛ぶ主な原因

排気ガスの高速流速

レーシング用エキゾースト、高流量モーターサイクル用マフラー、ターボチャージャーシステム、オフロード用途などでは、より強力な排気パルスが発生する可能性があります。適切な保持層なしにパッキング材を穿孔コアに直接密着させると、ガス流によって時間の経過とともに繊維が引き剥がされる可能性があります。

充填密度が不適切

詰め物が緩すぎるとマフラー内部でずれてしまう可能性があります。詰め物がきつすぎると音響効率が低下し、不均一な応力が生じる可能性があります。適切な密度にすることで、吸音性を維持しながら素材が所定の位置に留まります。

設置不良

巻き方が不均一だったり、芯材の周囲に隙間があったり、端が緩んでいたり、繊維の分布が不均一だったりすると、弱点が生じる可能性があります。こうした弱点こそ、マフラーの詰め物が動いたり、破損したりする箇所となることが多いのです。

素材の選択ミス

高温や高振動の排気システムでは、標準的な緩いパッキンでは不十分な場合があります。マフラーによっては、グラスファイバーパッキン、ステンレススチールウール、ステンレススチール製排気スクリーン、またはこれらの組み合わせによるパッキン構造が必要となる場合があります。

直接コア接触

軟質繊維充填材を鋭利な穴や高流量の穴が開いたコアに直接接触させると、機械的な動きや排気パルスの衝撃によって繊維が損傷する可能性があります。金属製のスクリーン層を設けることで、充填材を保護することができます。

振動と繰り返しの熱サイクル

オートバイ、ATV、UTV、およびレーシング用排気システムは、強い振動にさらされます。繰り返し加熱と冷却を行うことで、特に用途に適した材料が選ばれていない場合、パッキンの構造が変化する可能性があります。

マフラーパッキンの保持力を向上させる方法

1. 穴あきコアの近くにステンレス製の排気スクリーンを使用する

主充填層の手前に、多孔コアの周囲にステンレス鋼製の排気スクリーンを取り付けることができます。これは保持層および保護層として機能し、コアと繊維の直接接触を低減し、高排気流量下での充填材の吹き出しを抑制します。

要求の厳しいマフラーについては、以下を参照してください。マフラーパッキン保持用ステンレス製排気スクリーン特に、レーシングサイレンサー、オートバイの排気管、高流量マフラー、および緩いパッキンが動いたり漏れ出したりする可能性のある用途に有効です。

2. 適切な密度のグラスファイバー製マフラーパッキンを選択する

グラスファイバー製のマフラーパッキンは、耐熱性に優れた吸音性と柔軟な取り付け性を備えているため、広く使用されています。ただし、パッキンはマフラーチャンバーのサイズと排気条件に適合している必要があります。適切な密度にすることで、吸音性が向上し、音響層の安定性が高まります。

3. グラスファイバー製マフラーパッキンソックスを使用して、よりきれいに取り付けます。

A グラスファイバー製マフラーパッキンソックス取り付けの一貫性を向上させるのに役立ちます。外側の織りガラスメッシュバッグが内側のガラス繊維糸を包み込んでいるため、穴の開いたコアの周りにパッキング材を配置しやすくなります。これは、オートバイのマフラーの再パッキング、高性能排気サイレンサー、OEMアセンブリ、およびプライベートブランドの再パッキングキットに役立ちます。

4. 隙間や不均一な包装を避ける

充填材の隙間は、排気流が集中する弱点となります。充填材層は、大きな空隙がないように、コアの周囲に均等に配置する必要があります。生産ラインやキット包装においては、あらかじめカットされた充填材と管理された充填重量を用いることで、設置時のばらつきを低減できます。

5. 排気用途に合った材料を選択する

標準的なロードバイク用サイレンサー、レーシングサイレンサー、ATV用排気管、工業用マフラーでは、必ずしも同じ充填構造が必要とは限りません。高流量または高温システムでは、コア付近にステンレス鋼製スクリーン、スクリーンの周囲にグラスファイバー製充填材、そして制御された外側充填材形状といった複合構造が有効な場合が多くあります。

推奨されるマフラーパッキン保持構造

応用	推奨構造	なぜ役立つのか
標準的なオートバイ用マフラー	グラスファイバー製マフラーパッキンまたはグラスファイバー製マフラーパッキンソックス	一般的な排気システムにおいて、優れた吸音性と容易な再梱包が可能
高性能バイク用エキゾースト	ステンレス製排気スクリーン＋グラスファイバーパッキン	より強い排気パルスとより高いガス速度下での繊維保持性を向上させる
レーシングマフラー	ステンレス鋼スクリーン＋ステンレス鋼ウール（第一層）＋グラスファイバーパッキング	音響充填層を高温ガスの衝撃や機械的な動きから保護します。
ATV/UTV用排気管	密度を制御したグラスファイバー製マフラーパッキンソックス	コンパクトな排気システムや振動する排気システムにおいて、より優れた取り扱い性と安定した梱包位置を実現します。
OEMマフラー製造	あらかじめカットされたグラスファイバー製マフラー用梱包袋（詰め物重量はカスタマイズ可能）	再現性、組み立て速度、および包装の一貫性を向上させます。
販売代理店向け再梱包キット	マフラー用パッキングバッグ + オプションのステンレス製スクリーン	梱包しやすく、説明しやすく、交換キットにも適している。

取り扱い性を向上させるためのグラスファイバー製マフラーパッキンソックス

取り付け時のトラブルを軽減する実用的な方法の一つは、バラバラの繊維の代わりにグラスファイバー製のマフラーパッキンソックスを使用することです。BSTFLEX製品は、外側に織り込まれたガラスメッシュバッグ、内側にガラス繊維糸を詰め物として使用しています。メッシュバッグは材料をまとめるのに役立ち、内側のグラスファイバー糸は耐熱性のある吸音効果を発揮します。

この構造は、あらゆる排気設計におけるすべての保持方法に取って代わるものではありません。高流量システムの場合、ステンレス製排気スクリーンまたはステンレススチールウールと併用できます。標準的なオートバイ用マフラーやアフターマーケット製マフラーの場合、ソックス型構造により、再充填作業がより清潔で再現性の高いものになります。

最適な使用方法： グラスファイバー製のマフラーパッキンソックスは、オートバイのマフラーの再梱包、排気系修理キット、OEMマフラーアセンブリ、または販売代理店の梱包において、より清潔で整理されたマフラーパッキン材が必要な場合に適しています。

マフラーパッキンの保持力改善が必要な兆候

再梱包後まもなく、排気音が大きくなる。
マフラーを開けてみると、梱包材が焼けていたり、なくなっていたり、不均一だったりする。
繊維は排気口付近または排気管内部に見られる。
充填層が穿孔コアから離れて移動した。
マフラーの詰め替えは、予想以上に頻繁に必要になる。
この排気システムは、高流量、レース、オフロード、または高振動条件下で使用されます。

マフラーパッキンの破損を引き起こすよくある間違い

間違い	結果	より良い実践
高流量マフラーにおいて、保持層のない緩い繊維を使用する	繊維の動きと破裂の可能性	穴あきコアの近くにステンレス製排気スクリーンを追加する
包装が不均一	隙間、弱点、不安定な音響制御	密度制御された充填材または成形済みの充填用ソックスを使用する
梱包材を過度に圧縮する	音響効率の低下と設置の難しさ	マフラーチャンバーに適した充填重量と密度を選択してください。
マフラーコアの直径を無視する	梱包材の厚みが間違っていて、フィット感も悪い。	ご注文前に、シェルサイズと穴あきコアの直径の両方を測定してください。
すべての排気システムに1つのパッキング構造を使用する	過酷な用途では耐用年数が短くなる	温度、ガス流量、振動、および使用間隔に基づいて材料を選択してください。

BSTFLEX社によるカスタムマフラーパッキン保持ソリューション

BSTFLEXは、グラスファイバー製マフラーパッキン、グラスファイバー製マフラーパッキンソックス、ステンレス製排気スクリーン、ステンレススチールウール、複合パッキンシステムなど、さまざまな排気構造に対応したマフラーパッキン材を提供しています。B2Bのお客様向けには、マフラーサイズ、コア径、目標音圧レベル、排気温度、梱包要件に応じて最適な構造をカスタマイズできます。

全ラインナップはこちらをご覧ください： BSTFLEXマフラーパッキン材。
