カスタム形状アルミナイズドグラスファイバー製自動車用ヒートシールド

の特注形状のアルミ蒸着グラスファイバー製自動車用遮熱板これは、保護対象となるホース、チューブ、ワイヤーハーネス、センサー、バルブ、コネクタ、または機械アセンブリの形状に合わせて製造される、柔軟な熱保護部品です。標準的な直線状の耐熱スリーブとは異なり、各シールドは、平面パターン、折り畳みカバー、枝状ラップ、または完全に成形された三次元エンクロージャーとして開発できます。

反射性の高いアルミニウム製の外面は、排気マニホールド、ターボチャージャー、EGRシステム、その他の高温エンジン部品からの放射熱伝達を低減するのに役立ちます。グラスファイバー製の布地は、構造補強と断熱効果を提供します。用途に応じて、断熱性、クッション性、または騒音低減効果を高める必要がある場合は、グラスファイバー断熱材、酸化処理済み繊維フェルト、または炭化フェルトなどの追加層を組み込むことができます。

BSTFLEXは、お客様の図面、オリジナルサンプル、CADデータ、または設置時の寸法に基づいて、これらのカスタム自動車用遮熱板を製造します。寸法、層構造、固定方法、エッジ処理、切り欠きなどは、OEM生産、交換プログラム、および用途に応じた熱管理プロジェクトに合わせて調整可能です。

コンポーネント固有の柔軟な熱保護

現代のエンジンルームには、排気管、ターボチャージャーハウジング、触媒コンバーター、排気ガス処理システムなどの近くに、熱に弱い部品が配置されています。従来の円筒形スリーブでは、分岐部、コネクタ、クリップ、センサー、または部品の直径の変化に対応できない場合があります。

このカスタム形状の自動車用遮熱板は、これらの特徴に合わせて設計されています。電気コネクタ、取り付けブラケット、分岐部、クリップ、サービスポイント用の開口部を設けることができます。折り目と接合部により、完成した遮熱板は、下にある部品に不要な圧力をかけることなく、不規則な形状にも沿うことができます。

設計によっては、完成品は自動車用熱保護スリーブ、柔軟な遮熱パッドスナップオン式の断熱カバー、または部品専用の断熱キャップ。

利用可能な多層構造

層構造は、放射熱源、設置可能なスペース、必要な柔軟性、摩耗への曝露、および目標とする部品温度に応じて選択されます。一般的な構造には以下が含まれます。

材料の厚さ、重量、層数は固定されていません。BSTFLEXは、お客様から提供される設置可能範囲と熱条件に基づいて構造を開発できます。

二次元および三次元デザイン

二次元遮熱板

平らで軽く折り曲げられたシールドは、部品の片面を保護したり、ホース、ケーブル、プラスチック部品を近くの輻射熱源から分離したりするのに適しています。これらは、スロット、取り付け穴、成形されたエッジを型抜き加工した後、スナップボタン、クリップ、アイレット、または既存の車両用ハードウェアを使用して取り付けることができます。

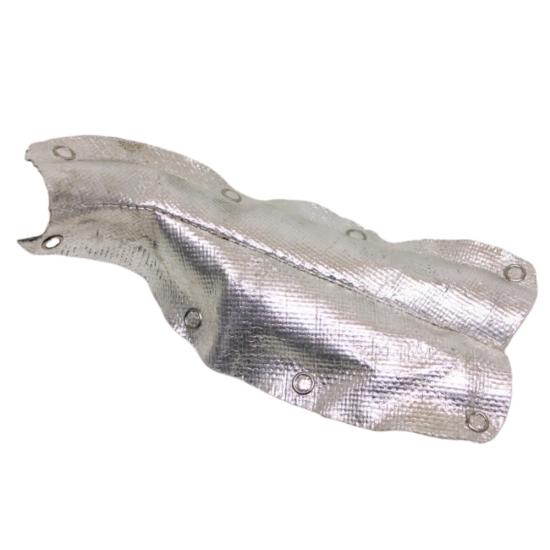

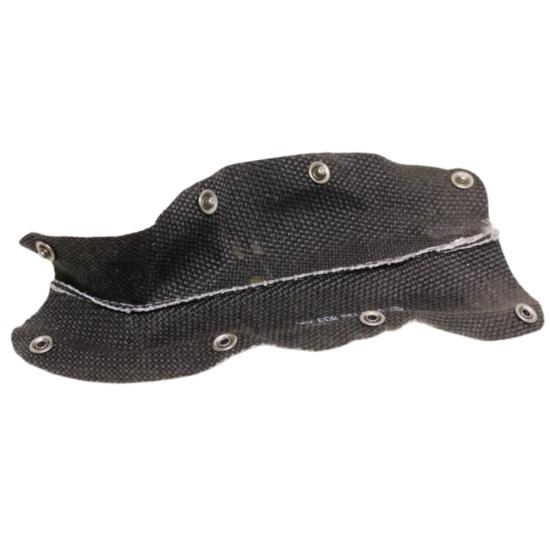

立体遮熱板

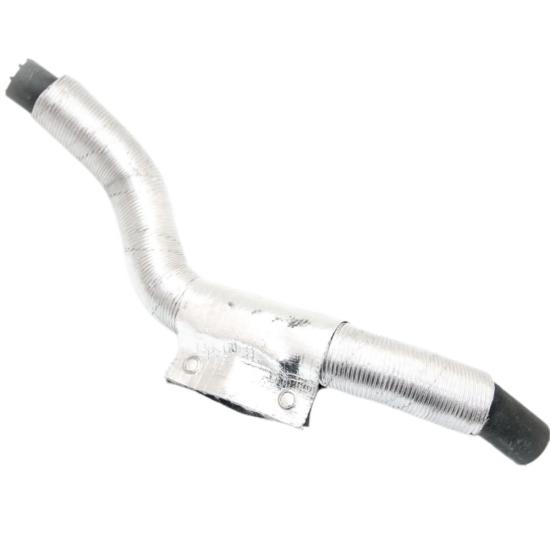

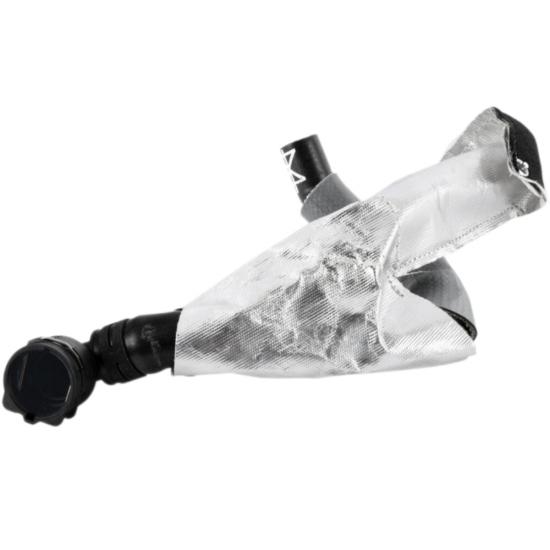

3次元シールドは、複数の切断パネルを接合して部品固有のカバーを形成することで製造されます。この構造により、エルボ、ホース分岐、バルブ本体、コネクタハウジング、直径の変化、および限られた設置スペースに対応できます。シールドは、恒久的に組み立てられた部品として、またはホースや配線アセンブリが車両に取り付けられた後に取り付けるための開閉可能なラップとして供給できます。

閉鎖および設置オプション

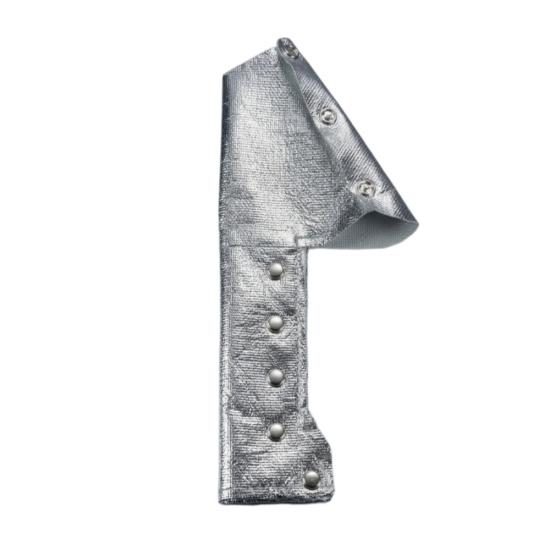

• ステンレス製スナップボタン：シールドを開いて、取り付けられた部品の周囲に配置し、ホースや配線を外すことなく閉じることができる。
• リベット構造：選択された部分を接合し、繰り返し移動や組み立て時の荷重がかかる箇所を補強します。
• ハトメと取り付け穴：クリップ、スプリング、結束バンド、または既存の車両用ファスナーを取り付けるための明確な取り付けポイントを提供する。
• 縫い合わせた縁と成形された縫い目：必要な形状を維持しながら、繊維のほつれや端部の摩耗を抑制する。
• 複合締結システム：組み立てやメンテナンスを簡素化するために、ある箇所では固定式の接合部を、別の箇所では取り外し可能な留め具を使用する。

ファスナーの種類と位置は、パターン開発段階で決定されます。設計においては、確実な保持力を確保しつつ、保守可能なコネクタ、クランプ、センサーへのアクセスを維持する必要があります。

製品仕様

温度性能は、アセンブリ全体として評価する必要があります。周囲温度、放射源温度、熱源からの距離、気流、接触条件、暴露時間などによって、結果が大きく異なる可能性があります。BSTFLEXは、実際の使用条件を検討した上で、ラミネート材と断熱システムを選定します。

典型的な自動車用途

• エンジン配線ハーネスおよび電気コネクタアセンブリ
• 燃料ライン、ブレーキライン、および流体移送ホース
• EGRパイプ、EGRホース、排気ガス処理ライン
• DEFインジェクターラインおよび関連する後処理コンポーネント
• 真空配管および排気ガス制御配管
• 温度、圧力、排気システムセンサー

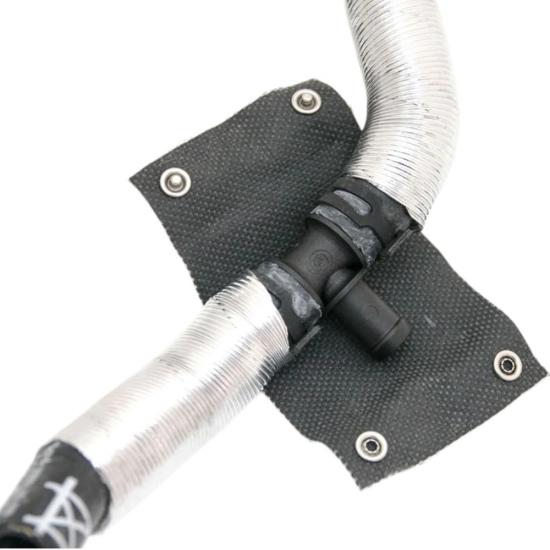

• プラスチック製バルブ、T字管、カップリング、クイックコネクター
• ターボチャージャー付近のホースとケーブルの配線
• 排気マニホールドおよび触媒コンバーター付近の部品
• 騒音に敏感なアセンブリには、追加のフェルト層が必要です。

特注形状の遮熱板を使用する理由とは？

不規則な形状に対する保護

特注のパターンは、標準的なチューブ状のスリーブよりも、枝分かれや曲がり、直径の変化に正確に追従します。これにより、保護が最も難しい部分の周囲でも、熱をしっかりと保持することができます。

部品組み立て後の取り付け

スナップオン式の遮熱板は、既存のホース、配管、またはワイヤーハーネスに取り付けることができます。これにより、車両の組み立て、メンテナンス、または交換時に、保護対象部品を取り外す必要がなくなります。

軽量で柔軟なパッケージ

繊維をベースとした構造は、重量や取り付けの手間をかけずに断熱効果を発揮します。特に、梱包スペースが限られている場合や、保護対象物にある程度の可動性が必要な場合に有効です。

用途に応じた熱性能

反射面、グラスファイバー補強材、断熱材コアはそれぞれ独立して調整可能です。これにより、用途ごとに同じ材料厚さを使用するのではなく、必要な温度低下に合わせて遮蔽材を開発できます。

サービスアクセス

取り外し可能なカバーにより、遮熱板を破損することなく、コネクタ、クランプ、センサー、ホース表面を点検することが可能です。

柔軟な布製遮熱板 vs 硬質金属製遮熱板

これら2つの技術は、あらゆる用途において互換性があるわけではありません。柔軟性のあるアルミ蒸着グラスファイバー製遮熱板は、通常、ホース、配管、配線、センサー、および不規則な形状の部品アセンブリに使用されます。一方、構造的な剛性、耐衝撃性、または一定の空気層が必要な場合は、硬質の金属製遮熱板の方が適している場合があります。

OEM設計および開発プロセス

1. 応募書類審査：熱源、保護対象部品、設置スペース、暴露時間、目標温度を指定してください。
2. 幾何学の復習：図面、CADファイル、実物サンプル、型紙、または明確な設置寸法を提出してください。
3. 材料の選択：BSTFLEXは、反射面、グラスファイバー補強材、断熱材コア、ねじ山、および閉鎖システムを推奨しています。
4. 試作品の製作：適合性評価のために、最初のサンプルが裁断、縫製、組み立てられる。
5. 適合性と性能の確認：顧客は、設置時のクリアランス、閉鎖位置、部品へのアクセス性、および熱性能を確認します。
6. 制作承認：最終的な型紙、材料、および製造工程に関する要件は、再生産のために記録される。

カスタム遮熱板の見積もりに必要な情報

正確な提案と見積もりを作成するために、以下の情報をできる限り多くご提供ください。

• 図面、CADファイル、実物サンプル、または必要な完成寸法
• 保護対象部品の説明または写真
• 放射熱源と遮蔽板からの概算距離
• 連続およびピーク時の周囲温度
• 保護対象部品の許容最高温度
• 設置に必要なクリアランスを確保できます。
• 好ましい取り外し可能な固定方法または永久的な固定方法
• 油、燃料、水、摩耗、または振動に対する耐性が必要
• 試作品の数量と推定年間需要
• 適用される試験規格または顧客仕様

BSTFLEXによるカスタム製造

BSTFLEXは、自動車メーカー、システムサプライヤー、エンジニアリング会社、および交換部品販売業者向けに、柔軟性の高い自動車用熱保護製品を開発しています。製品は、承認済みの図面に基づいて製造することも、図面データが入手できない場合は、オリジナルサンプルから逆算して開発することも可能です。

カスタムサービスには、素材のラミネート加工、パターン開発、精密裁断、縫製、エッジ補強、スナップボタン取り付け、ハトメ配置、リベット留め、試作品製作、特殊包装が含まれます。対象となる生産プログラムには、プライベートブランドおよび顧客指定の包装オプションもご利用いただけます。

さらに詳しく見るアルミ蒸着耐熱スリーブ比較してくださいスナップ留めの標準的な遮熱スリーブまたは、型抜きされた熱反射マット平面状の断熱材用途向け。

よくある質問

特注形状のアルミ蒸着グラスファイバー製自動車用遮熱板とは何ですか？

これは、特定の自動車部品に合わせて切断・組み立てられる、柔軟性のある多層構造の断熱材です。反射性のアルミニウム表面とグラスファイバー補強材を組み合わせ、さらに断熱層を追加することも可能です。

この製品はスリーブ、パッド、それとも遮熱カバーですか？

最終的な分類は、その形状によって決まります。ホースを包み込むスリーブ、局所的な遮蔽のための平らなパッドまたは折り畳み式のパッド、あるいはバルブ、センサー、コネクタ、分岐アセンブリ用の三次元カバーとして製造される場合があります。

ホースやワイヤーハーネスを外さずにシールドを取り付けることは可能ですか？

はい。保護対象部品の組み立て後でも、ステンレス製のプレススタッドやその他の開閉可能な固定システムを用いた設計を取り付けることができます。

BSTFLEXはオリジナルサンプルから製造できますか？

はい。開発は、オリジナル部品、図面、CADファイル、実物テンプレート、または詳細な設置寸法から開始できます。量産前にプロトタイプの承認を得る必要があります。

どのような断熱材を追加できますか？

利用可能な選択肢としては、グラスファイバー断熱材、酸化処理済み繊維フェルト、炭化フェルト、その他用途に応じた断熱材などがあります。最適な選択は、温度、厚さ、柔軟性、および環境要件によって異なります。

穴、スロット、切り抜きなどを含めることは可能ですか？

はい。パターンには、ホース分岐部、電気コネクタ、取り付けクリップ、センサー、ボルト、サービスポイント用の開口部を含めることができます。これらの位置は、図面に明記するか、サンプルフィッティング時に確認する必要があります。

遮熱板は何度まで耐えられますか？

すべての構造物に対して単一の耐熱定格はありません。最終的な定格は、アルミ表面材、グラスファイバー基材、断熱材コア、接着剤または積層システム、縫製糸、留め具、および暴露時間によって異なります。材料選定の際には、連続使用条件とピーク使用条件の両方を考慮してください。

これは排気熱遮熱板ですか？

これは通常、排気管自体を断熱するのではなく、熱に弱い部品を周囲の排気熱から保護する役割を果たします。保護対象となる代表的な部品には、ホース、ワイヤーハーネス、燃料ライン、EGRライン、DEFライン、センサー、プラスチック製コネクタなどがあります。

建物にコーティングを施すことは可能ですか？

はい。耐液性、耐摩耗性、耐汚染性、耐端面ほつれ性が求められる場合は、用途に応じたコーティングを施した布地や保護された内面を検討することができます。コーティングは、使用温度と暴露条件に応じて選択する必要があります。

量産前に試作品を提供していただけますか？

はい。試作品の製造は、製品の量産承認前に、適合性、取り付け手順、締結具の位置、メンテナンス性、および熱性能を確認するために推奨されます。

カスタム遮熱板をリクエストする

図面、サンプル、動作温度、熱源情報、および見積数量をBSTFLEXまでお送りください。弊社のチームが形状を精査し、適切な多層構造を提案するとともに、試作品または量産要件に合わせた部品固有のソリューションをご用意いたします。

見積もりやプロトタイプの評価については、BSTFLEXまでお問い合わせください。
