エンボス加工されたステンレス鋼製遮熱板が強度と熱制御を向上させる仕組み

エンボス加工されたステンレス鋼製遮熱板は、単に高温部品を覆うだけでなく、それ以上の役割を果たすため、自動車の排気システムで広く使用されています。適切に設計されたエンボス構造は、剛性の向上、安定した熱制御、振動による変形の低減、そして周囲のホース、配線、ボディパネル、エンジンルーム内のデリケートな部品を高温の輻射熱から保護するのに役立ちます。メーカー、加工業者、そして高性能パーツの製作者にとって、高温の排気環境においては、エンボス加工されたステンレス鋼は、平らな金属製遮熱板よりも実用的で耐久性に優れた選択肢となることが多いのです。

BSTFLEXでは、 自動車用遮熱板 排気系、ターボチャージャー、触媒コンバーター、ファイアウォール、車体下部などの用途に対応します。また、OEM、アフターマーケット、パフォーマンスプロジェクト向けに、ステンレス鋼、アルミニウム、耐熱合金製のカスタム断熱ソリューションも提供しています。

エンボス加工されたステンレス鋼製遮熱板とは何ですか？

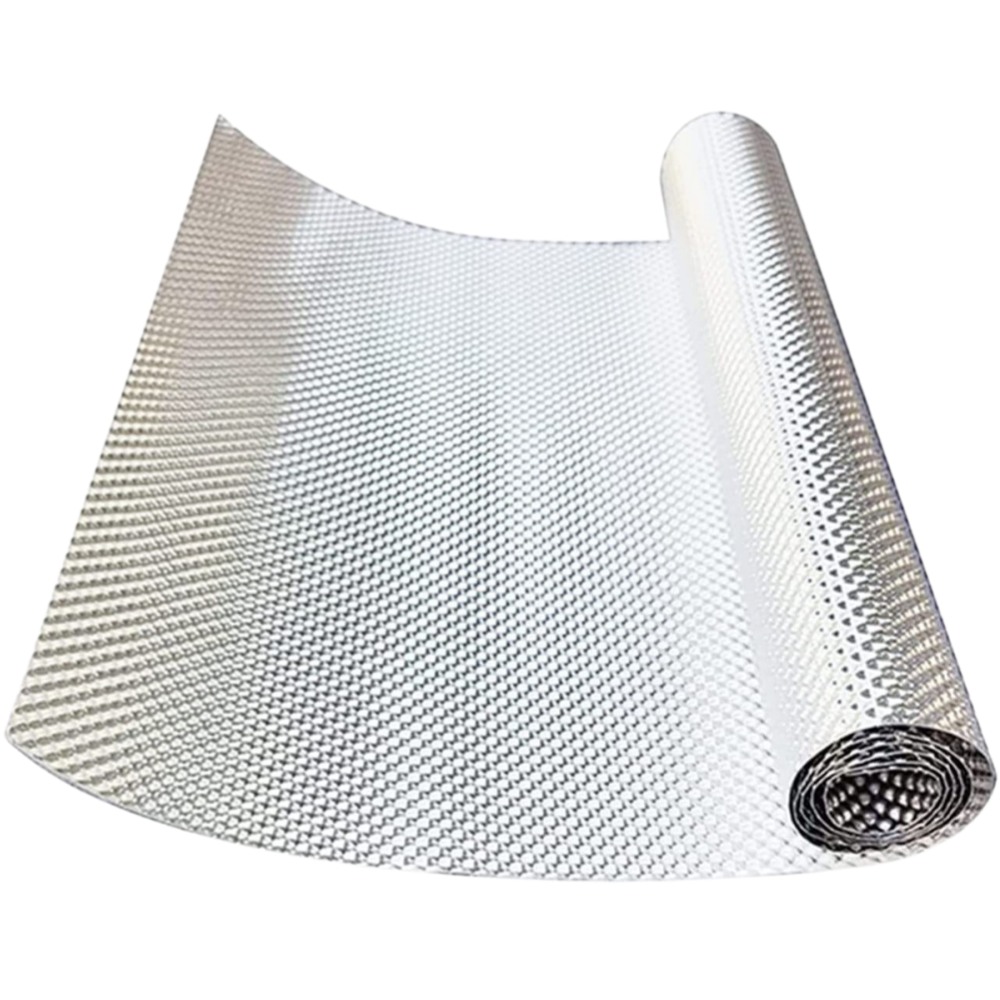

エンボス加工されたステンレス鋼製遮熱板は、ステンレス鋼板または箔から成形された金属製の熱遮断材で、表面に隆起した模様が押し込まれています。これらの模様には、くぼみ、ビーズ、テクスチャ、波状構造、その他の成形された表面形状が含まれます。エンボス加工の目的は視覚的な効果だけではありません。主に、構造的な剛性の向上、高温部品周辺の空気ギャップの最適化、そして過酷な環境下でのより信頼性の高い熱管理を実現するために使用されます。

平らな板材と比較して、エンボス加工されたシールドは、振動、繰り返しの熱サイクル、排気熱への近接、および取り付け時の応力にさらされる場合、一般的に優れた性能を発揮します。そのため、エンボス加工されたステンレス鋼は、排気管の遮蔽、マフラーの遮蔽、触媒コンバーターの保護、ターボエリアの遮蔽、およびエンジンルームの遮熱材として広く使用されています。

自動車用遮熱板の設計において強度が重要な理由

自動車用途において、遮熱板は温度だけでなく、振動、圧力変動、路面からの衝撃、気流、湿気、腐食、そして長期的な熱サイクルなど、様々な要因に常にさらされています。遮熱板の構造が弱すぎると、過度にたわんだり、経年劣化で変形したり、取り付け箇所付近に亀裂が入ったり、効果的な熱保護に必要な空気層が失われたりする可能性があります。

そのため、シールドの強度は二次的な問題ではありません。耐用年数、装着安定性、および熱制御性能に直接影響します。より強固なシールド構造は、実際の使用条件下で形状を維持し、熱保護性能を長期間にわたってより安定的に保ちます。

エンボス加工が構造強度を向上させる仕組み

エンボス加工の主な構造上の利点は、剛性の向上です。ステンレス鋼板にエンボス加工を施すと、形成された表面形状により、同じ厚さの平らな板材と比較して、部品の曲げや変形に対する耐性が向上します。これにより、メーカーは機械的安定性を損なうことなく、より軽量な遮熱板を製造することが可能になります。

エンボス加工は、次のような点でも役立ちます。

• 振動による歪みに対する耐性を向上させる
• 気流の多い設置場所でのパネルのフラッターを低減する
• 成形された輪郭や縁の周りの部分を強化する
• 加熱・冷却サイクルを繰り返す際の寸法安定性を維持する。
• 生産における取り扱いと組み立ての一貫性を向上させる

排気系やターボチャージャーの熱がこもる部分では、この剛性の向上は特に重要です。なぜなら、シールドの形状は、高温の表面や近傍の部品とのクリアランスを維持しながら、狭い輪郭に沿って設計する必要があることが多いからです。

エンボス加工が温度制御に役立つ仕組み

エンボス加工は、単一のメカニズムによって熱管理を改善するのではなく、複数の相互作用する効果によって熱制御を向上させる。

1. 形状保持性の向上は、より安定した保温効果につながります

遮熱板は、その構造が設計どおりの位置を維持している場合に最も効果を発揮します。遮熱板が熱源に向かって歪んだり崩れたりすると、熱ギャップが縮小し、局所的な熱伝達が増加する可能性があります。より剛性の高いエンボス加工構造は、意図された設置形状を維持するのに役立ち、長期的な遮熱性能の信頼性を高めます。

2. 表面成形はエアギャップの挙動を支えることができる

エンボス加工された形状は、特定のシールド設計において、微細な隙間や構造的な間隔を維持するのに役立ちます。多くの用途において、閉じ込められた、あるいは制御された空気空間は、空気が熱障壁として機能するため、断熱性能の向上に貢献します。これは、シールドが排気管、触媒コンバーター、またはマフラーシェルに近接して取り付けられる場合に特に重要です。

3．高温域における耐熱性の向上

自動車用遮熱板は、高温に繰り返しさらされた後も機能し続ける必要があります。エンボス加工されたステンレス鋼構造は、特に振動と熱が同時に作用するような過酷な熱環境下でも、機能的な形状を維持する上で、平らな金属板よりも適している場合が多いです。

エンボス加工の遮熱板にステンレス鋼が最適な理由

ステンレス鋼は、耐熱性、機械的強度、耐食性、加工の容易さを兼ね備えているため、エンボス加工の遮熱板に広く使用されています。排気システム用途においては、これらの特性が非常に重要です。

ステンレス鋼の主な利点は以下のとおりです。

• 高温での構造安定性に優れている
• 過酷な運転環境下における酸化および腐食に対する耐性
• 振動や機械的ストレスに対する耐久性が向上しました。
• 刻印、エンボス加工、成形、およびカスタム製作に適しています。
• 自動車および産業用断熱材用途において長寿命を実現

熱ゾーンとプロジェクトの要件に応じて、異なるグレードが選択される場合があります。より過酷な環境では、より高性能な合金も検討される場合があります。 合金625インコネル製遮熱板 。

エンボス加工ヒートシールド vs フラットヒートシールド

平らな遮熱板は、要求される遮熱性能が低い用途や、比較的シンプルな遮熱用途、特にコストと成形工程の複雑さを最小限に抑えたい場合には依然として有効です。しかし、多くの自動車排気系用途においては、エンボス加工されたステンレス鋼の方が、より優れた総合的な設計ソリューションとなります。

典型的な自動車用途

エンボス加工されたステンレス鋼製遮熱板は、以下のような多くの高温自動車分野で使用されています。

• 排気管の遮熱板
• 触媒コンバーターの遮熱板
• マフラーと共鳴器の断熱材
• ターボチャージャー周辺の耐熱保護
• ファイアウォールとフロアパンの遮熱材
• 車体下部の熱管理
• 高温部付近のホース、配線、ブレーキライン、プラスチック部品の保護

より広範なシステムレベルのソリューションについては、当社の全製品ラインナップもご覧ください。 自動車用遮熱製品 。

他の遮熱材ではなく、エンボス加工ステンレス鋼を選ぶべき場合

エンボス加工されたステンレス鋼は、耐熱性、機械的強度、耐食性、成形品の安定性のバランスが求められる用途において、通常は優れた選択肢となります。特に以下のような場合に有効です。

• シールドは排気部品の近くに設置されます
• 車両が振動、揺れ、または悪路状況にさらされる
• 部品は、長期にわたる熱サイクルにおいても形状を維持しなければならない。
• シールドには、カスタムの刻印、トリミング、または輪郭成形が必要です。
• このプロジェクトでは、柔軟なラップソリューションではなく、耐久性のある金属製のバリアが必要となる。

熱レベルが極端に高く、標準的なステンレス鋼構造の実用的な範囲を超える場合は、より高グレードの合金バリアの方が適している可能性があります。そのような状況では、次のような解決策が有効です。 合金625インコネル製遮熱板 評価することができる。

カスタムエンボス加工ヒートシールドの製造オプション

カスタム遮熱板の要件は、プラットフォーム、設置場所、目標温度、利用可能なスペース、取り付け方法、耐久性に関する期待値によって異なります。BSTFLEXは、図面、サンプル、または性能要件に基づいたカスタム開発をサポートします。

カスタムオプションには以下が含まれる場合があります。

• エンボス加工を施したステンレス鋼板または箔構造
• カスタム厚さと材料グレードの選択
• 型押しおよび成形された形状
• 縁の処理とトリミング
• 取り付け穴とブラケットの配置
• 単層構造または多層構造
• OEM用途とアフターマーケット用途向けに異なるサイズをご用意しています。

特注部品を調達する場合、見積もり作成に最も役立つ情報は、適用位置、温度変化、寸法、形状、設置方法、目標数量、図面またはサンプルの有無などです。

エンボス加工を施したステンレス鋼製遮熱板は、エンボス加工によって構造がより強固で安定するため、強度と熱制御性が向上し、自動車の排気システム周辺で発生する実際の環境下でも優れた性能を発揮します。平らな金属製遮熱板と比較して、エンボス加工を施した設計は、振動、変形、長期的な熱サイクルに対する耐性が一般的に高く、より安定した遮熱性能を実現します。

排気系、ターボチャージャー、触媒コンバーター、マフラー、ファイアウォール、アンダーボディなどの用途において、エンボス加工されたステンレス鋼は、自動車の熱保護において最も実用的で信頼性の高い選択肢の一つです。お客様のプロジェクトにカスタムソリューションが必要な場合は、BSTFLEXがプレス加工、成形加工、および用途に応じたソリューションを提供できます。 自動車用遮熱板 標準環境および高温環境の両方に対応した開発。

よくある質問

エンボス加工された遮熱板の利点は何ですか？

エンボス加工された遮熱板は、同じ基材の平面遮熱板よりも強度と剛性が高いのが一般的です。そのため、振動に強く、形状を維持しやすく、高温の自動車用途においてより安定した熱保護性能を発揮します。

遮熱板としては、アルミニウムよりもステンレス鋼の方が優れているのでしょうか？

用途によって異なります。構造強度、耐久性、過酷な排気環境への耐性が求められる場合は、ステンレス鋼が好まれることが多いです。一方、重量と反射率が最優先事項となる場合は、アルミニウムが選ばれることがあります。

エンボス加工されたステンレス鋼製遮熱板はどのような場所で使用されていますか？

これらは、排気管、触媒コンバーター、マフラー、ターボ周辺、防火壁、フロアパン、車体下部など、周囲の部品を熱から保護する必要がある箇所で一般的に使用されます。

エンボス加工を施したステンレス鋼製の遮熱板は特注できますか？

はい。図面、サンプル、使用温度、設置スペース、取り付け要件、数量のご要望に応じて、特注のエンボス加工ヒートシールドを製作できます。

ステンレス鋼の代わりに、より高グレードの合金製遮熱板を使用すべきなのはどのような場合ですか？

環境がより極端な温度、激しい腐食、または非常に厳しい耐久性要件を伴う場合は、合金625のような高性能合金ソリューションがより適している可能性があります。
