事前計量済みグラスファイバーマフラーパッキング：充填重量、公差、OEMパッケージング

事前計量済みグラスファイバー製マフラーパッキングは、組み立て作業員にバルクバッグから量を推測させるのではなく、排気系メーカーに対して各サイレンサー用の明確な乾燥繊維の充填量を提供します。購買の目的は、単に小さなパッケージにすることではありません。それは、承認された繊維素材、正味充填量、パッキングチャンバー、および製造部品番号の間の再現性のある関係です。

事前計量された充填量は、個別のバッグに入ったルーズファイバー、識別されたEグラスパッキングのバッチ、または封入されたコンポーネントの一部として供給することができます。これらの形式に互換性はありません。見積書および図面には、パッケージが組み立て時に開封されて中身が空にされるのか、それとも外側の層が完成したサイレンサーに残るのかを明記する必要があります。

BSTFLEXは、グラスファイバー製ルーズフィル排気マフラーパッキングおよびEグラス製排気サイレンサーパッキングを、排気系メーカー、リパッキングキットサプライヤー、およびディストリビューター向けに供給しています。このガイドでは、リピートOEM生産のための充填重量、パッケージ構成、公差、ラベリング、および受入検査の指定方法について説明します。

事前計量済みマフラーパッキングとは何ですか？

事前計量済みマフラーパッキングとは、組立作業ステーションに届く前に、合意された正味量に準備された材料のことです。量は、1つのサイレンサー、複数のサイレンサー、または管理された製造バッチに対応している場合があります。

この用語は、供給単位を定義せずに使用すべきではありません。見積書には以下が記載される場合があります。

• 1つのサイレンサーに対する1つの個別の繊維充填量；
• 同一の充填量を複数含む1つのバッグ；
• 総正味重量によって識別されるバルクバッグ；
• 組み立て時に開封されて空にされる事前計量済みバッグ；
• サイレンサー内に残る封入済みパッキングバッグまたはソックス；
• 繊維および追加コンポーネントを含む完全なリパッキングキット。

最初と4番目の例のみが自動的に単一充填量パッケージとなります。それ以外の場合は、各排気アセンブリにどれだけの材料が含まれるべきかを製造部門が判断する前に、追加の指示が必要です。

乾燥繊維の充填量をパッケージの重量から分離する

最も重要な購買上の区別は、音響繊維と、それを封入または出荷するために使用されるすべてのものとの間で行われます。

一時的なバッグを取り外した場合、正味の繊維充填量は以下から確認できます。

正味繊維重量 ＝ 充填済みバッグの総重量 － 空バッグの風袋重。

実際に承認された袋、または包装仕様書を通じて決定された合意済みの平均風袋重量を使用してください。異なる素材、サイズ、またはサプライヤーから取得した公称の袋重量を差し引かないでください。

チャージを定義する前に材料を定義する

目標重量は、それが承認された材料に結び付けられている場合にのみ意味を持ちます。同じグラム数であっても、異なるガラス等級、繊維長、またはパッキング構造の間で同等性が確立されるわけではありません。

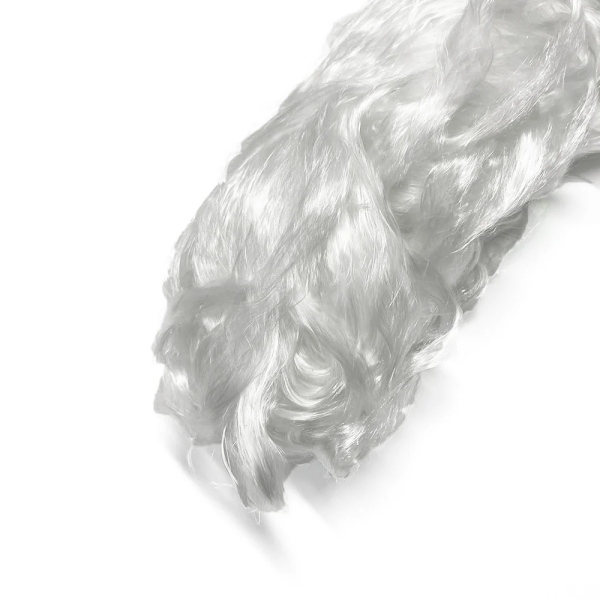

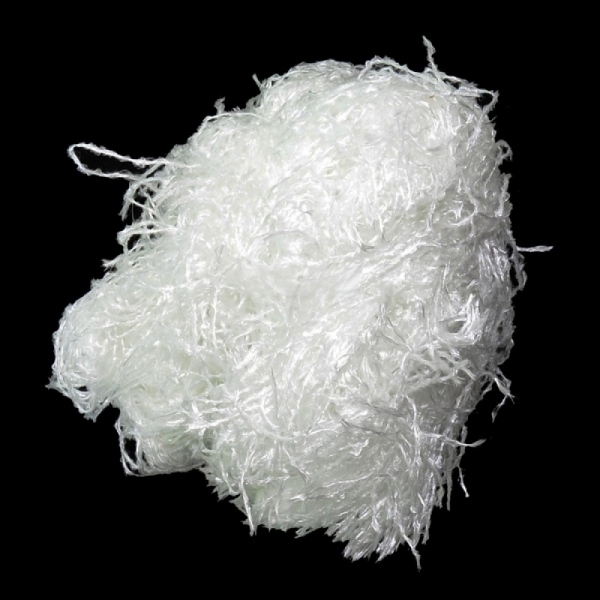

のための グラスファイバー ルーズフィル マフラーパッキング、以下を特定する：

• ガラス繊維のファミリーまたはグレード；
• 連続繊維、テクスチャード加工繊維、切断繊維（チョップド）またはその他の繊維構造；
• 供給状態；
• 任意のバインダー、サイジング、または追加の成分；
• 承認された製品リファレンス；
• プロジェクトに必要な技術および安全に関する文書。

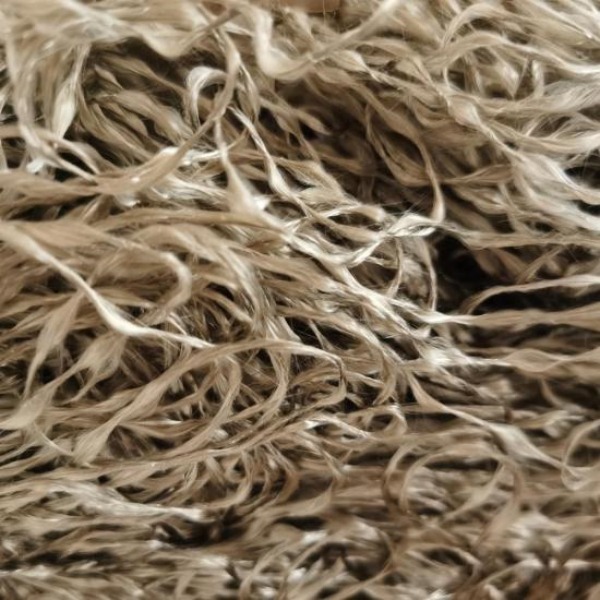

「E-glass exhaust packing」については、ヤーンまたは繊維の形状とともにEガラスを指定します。Eガラスはガラス組成のファミリーを特定するものであり、特定のマフラーに必要なパッケージ、充填方法、または量を定義するものではありません。

承認された材料リファレンスを梱包ラベルと製造図面の両方に記載してください。パッケージの重量が変更されていないという理由だけで、リピート注文を受注してはなりません。

承認された設計からのマフラーパッキング重量の確立

最善の出発点は、同じサイレンサーおよび材料に対する既存の検証済みドライファイバーチャージです。承認された値が存在しない場合、チャージは完全な排気アセンブリで評価されなければならない開発パラメータとなります。

単純な円筒形のパッキングチャンバーの場合、理論上の体積は次のとおりです：

V = π × (D² - d²) × L / 4,000,000

すべての寸法がミリメートル単位で入力される場合：

• V はリッター単位の理論充填体積です。
• D は充填室の内径です。
• dは除外された内側包絡線の外径です。
• Lは、有効なパッキング長です。

除外される内側の外被は、有孔芯材のみ、または芯材に承認された金属層を加えたものとすることができます。追加の仕切り、ブラケット、およびエンドフィッティングも、それらがパッキング領域を占有する場合は考慮する必要があります。

承認済みの施工密度がすでに判明している場合：

グラム単位の乾燥繊維充填量 = リットル単位の正味充填容積 × g/L単位の承認済み密度。

この式は、既知のデザイン仕様を重量に変換します。新しいマフラーに適した密度を選択するものではありません。

サイレンサー1台につき1回のチャージか、それともパッキングゾーン1領域につき1回のチャージか？

サイレンサーの中には、単一の連続した空洞を持つものもあります。また、別々のエンドポケット、段差のあるセクション、または分割されたパッキングゾーンを含むものもあります。

充填中にゾーン同士が伝達不可能な場合は、領域ごとのチャージを定義してください。

• メインの円筒状パッキングセクション、
• インレット側のエンド充填部、
• アウトレット側のエンド充填部、
• オフセットコア周囲の大きめのポケット部、
• 仕切り背後の独立したチャンバー。

単一の合計排気パッキングチャージを購買用にそのまま使用することもできますが、作業者用の指示書にはそのチャージがどのように分割されるかを示す必要があります。管理性を向上させるため、生産プロセスで必要な場合はサプライヤーに対してゾーンごとに分けて梱包するよう要請できます。

外観から分割量を推測することを作業者に期待しないでください。合計重量が正確であっても、内部配分が不正確になる可能性があります。

事前計量済みのバラ繊維 vs 容器一体型パッキングコンポーネント

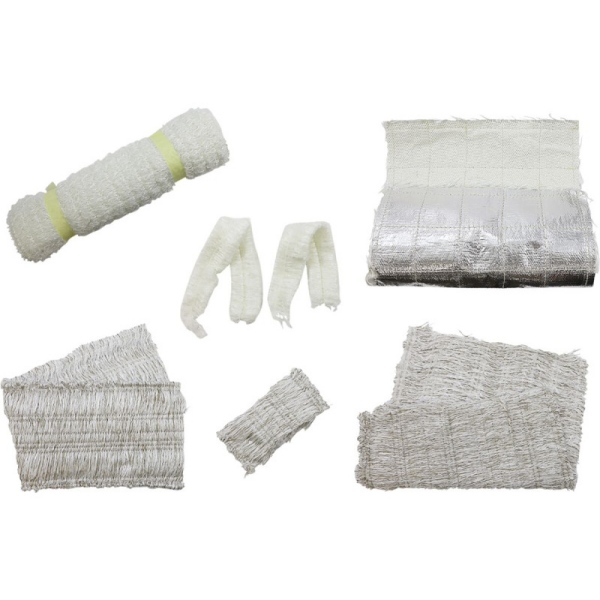

事前計量済みのバラチャージは、組み立て作業者が開封して分配します。容器一体型コンポーネントは、完成したサイレンサー内に残る場合があるカバーやメッシュの中に繊維が収められています。

BSTFLEX 織布ガラスメッシュバッグ付きグラスファイバーマフラーパッキングソックは、容器一体型グラスファイバーパッキングの一例です。その完成品コンポーネントの重量には充填物だけでなくカバーも含まれるため、その購買仕様を p196 や p229 の繊維のみのバッグと混同しないでください。

生産ライン向けの梱包構成の選択

個別の単一チャージバッグ

サイレンサー1個につきラベル付きバッグ1個を使用することで、明確なラインサイドユニットが提供されます。この形式は、作業者が同じ品番を繰り返し組み立て、承認されたチャージが安定している場合に有効です。

指定項目:

• 正味繊維チャージ、
• バッグの材質および寸法、
• バッグを開封するかアセンブリ内に残すか、
• ラベルの記載内容、
• カートンあたりの数量、
• ロット識別。
• 保管および取り扱いの要件。

1つの外袋に複数のチャージ

個別に密閉された複数のチャージを1つのマスターパッケージに入れることができます。パッケージには、内側のチャージの数とそれぞれの正味量の両方を記載する必要があります。

現場で500gのチャージが10個必要であると予想されている場合に、「5kgマフラーパッキング」とだけ書かれたラベルでは不十分です。受入検査およびピッキング指示では、マスター数量と単位チャージを区別する必要があります。

社内計量用フレコンバッグ

マフラーパッキングのバルクは、工場にすでに管理された計量および充填ステーションがある場合に適切です。その場合、バルクパッケージの正味重量と消音器あたりの必要なチャージを別々の購入項目として定義してください。

生産ラインでその計量ステップを実行し記録しない限り、バルク供給を消音器ごとの事前計量と呼ぶべきではありません。

プライベートブランドの交換用パック

消費者用または流通業者用のパッケージには、特定の適用範囲を想定した固定数量を含めることができます。プライベートブランドのデザインには、汎用的な適合性を暗示することなく、実際の材料およびパッケージ数量を記載する必要があります。

買い手が複数の重量オプションを希望する場合、パックサイズごとに独自の品番、ラベル、およびカートンの構成を設定する必要があります。

目標重量と合意された公差の設定

OEM注文では、目標充填量と許容される変動を定義する必要があります。正しい公差は、用途、材料の取り扱い、計量プロセス、サンプル承認によって異なります。無関係な製品からコピーするのではなく、合意によって決定されるべきです。

仕様書には以下を明記する必要があります：

• 目標ドライファイバー量;
• 許容される偏差または範囲;
• 制限が各充填量またはロット平均のどちらに適用されるか;
• スケールの分解能と校正の要件;
• サンプリング頻度;
• 制限外パッケージの処理;
• 繊維の追加または除去による手直しが許可されているかどうか。

個々のバッグが承認された範囲外であっても、ロット平均としては許容される場合があります。サイレンサーあたり1チャージの製品の場合、個別の管理は通常、組み立ての一貫性とより直接的に関連しています。

計量機器と風袋管理

計量方法は、合意されたチャージの変動を識別できるものでなければなりません。20 kgの出荷用ダンボール箱に使用されるはかりは、はるかに小さな個別のパッキングチャージの確認には適していない場合があります。

製造および受入の指示には、以下を含める必要があります。

• はかりの識別、
• 校正状態、
• ゼロ点確認、
• 風袋引き方法、
• 該当する場合はサンプルのコンディショニング、
• 結果の記録と処置。

バッグがサイレンサー内に残る場合、承認された部品重量にそのバッグを含めることができます。バッグが廃棄される場合、その風袋は除外する必要があります。サプライヤーと顧客が異なる重量基準を使用しないように、これを明示してください。

水分、汚染、および材料ロスの管理

乾燥繊維チャージは、承認された材料の状態を維持する方法で保管および取り扱う必要があります。水、油、ほこり、および異種繊維は、意図した音響充填量を増やすことなく、測定されたパッケージの重量を変化させる可能性があります。

清潔な包装を使用し、計量作業の間は部分的に使用したバルクバッグを閉じてください。品質手順で回収が許可されており、その同一性と状態が検証されていない限り、不合格品やこぼれた材料を承認されたチャージに混入させないでください。

計量後に繊維を取り除くためにバッグを振ったにもかかわらず、元のラベルの値を記録したままにしないでください。サイレンサーに入るチャージは、承認された正味数量に対応していなければなりません。

製造とトレーサビリティのために各チャージにラベルを貼る

実用的なcustom muffler packing bagラベルには以下を含めることができます。

• BSTFLEX または顧客部品番号。
• 材料説明。
• 正味ファイバー充填量。
• 対象サイレンサーまたは図面参照。
• ロットまたはバッチ番号。
• 製造日または梱包日。
• パッケージ内の数量。
• 取扱説明。
• 必要に応じてバーコードまたはQRコード。
• プライベートブランドプロジェクト用の顧客ブランド。

裏付けのない消音性能、温度、または耐用年数に関する表示をラベルに記載しないでください。パッケージには供給された材料と数量が記載されています。完成した排気の性能は、検証済みのサイレンサー構成に依存します。

サンプル承認を使用して充填量を固定する

量産を繰り返す前に、識別された材料ロットと測定された充填量を使用して試作サイレンサーを組み立てます。

記録：

• ファイバー製品リファレンス。
• 正味充填量。
• ゾーン分布。
• 周囲の金属または保持層。
• 組み立てフィット。
• オペレーター調整。
• 音響試験条件。
• 合意された運用試験後の維持率。

サンプルが承認されたら、承認された充填量を消音器の図面および材料仕様書にリンクします。ファイバーのグレード、チャンバー容積、または周囲層が変更された場合は、充填量も変更する必要があるかどうかを検討してください。

1つの消音器に対して承認された500gの充填量は、すべての4ストローク用マフラーに対する汎用量ではありません。同様に、寸法および用途の根拠なしに、250gの充填量をすべての2ストローク用排気装置に割り当てるべきではありません。

部品の過充填を防ぐ生産ロット要件の計算

製造ロットの呼び充填量は以下の通りです。

正味充填材料＝サイレンサー1個あたりの承認充填量×サイレンサーの個数。

購買部門は、工程の段取り、サンプリング、不良パッケージ、または取り扱い損失に対して承認された許容量を追加することができます。

購入材料＝正味充填材料＋承認された工程許容量。

許容量は、すべてのマフラーに追加する追加ファイバーではありません。ロット計画値として確認できる状態にしておく必要があります。

個別にあらかじめ計量された充填材の場合、発注数量は通常、サイレンサーの数に合意された予備数量またはサンプリング数量を加えたものに基づきます。バルク材料の場合、総純必要量と梱包形態を別途計算してください。

合格サイレンサー1個あたりのコストを比較

事前計量済みの供給では、サプライヤー側で計量、梱包、ラベル貼り付けのコストが追加される場合があります。バルク供給では、これらの作業が顧客側に移行する場合があります。

比較項目：

• 承認済み充填材1回あたりの材料コスト；
• 個別の袋およびラベルのコスト；
• 計量および再確認計量の作業工数；
• 削減または継続されたライン側での計量時間；
• 取り扱い上の損失；
• 不適切な充填による手直し；
• 在庫管理およびピッキングの複雑さ；
• 貨物量および梱包容積；
• 合格サイレンサー1個あたりのコスト。

事前計量済みの袋が自動的に安価になると想定しないでください。その価値は、お客様の実際のプロセスを簡素化し、装填充填量の管理を向上させられるかどうかに依存します。

事前計量済みマフラーパッキングのRFQを作成する

充填重量が不明な場合は、サイレンサーの断面、コア寸法、内部シェル形状、および有効パッキング長を送付してください。サプライヤーに一般的な数量を推測させるのではなく、充填物を開発品として指定してください。

図面およびサンプルに基づくパッキングプロジェクトについては、BSTFLEX OEM Muffler Packing Manufacturing Serviceを通じてご相談いただけます。

事前計量済みマフラーパッキングに関するよくある質問

500 gのマフラーパッキングバッグ1つで排気1本分に十分ですか？

500 gがその特定のサイレンサーおよび材質に対して承認された充填量である場合に限られます。パッケージの重量だけでは適合性は確立されません。図面、チェンバー容積、および検証済みの充填仕様を使用してください。

事前計量済みパッキングはパッキングカートリッジと同じですか？

いいえ。事前計量された充填物は、作業者が分散させるルーズファイバー（ばら繊維）である場合があります。カートリッジは通常、より明確に定義された組み立て準備完了コンポーネントです。一部のカートリッジには管理された充填物が含まれていますが、これらの用語は製品の異なる側面を表しています。

Eガラスヤーンを個別の重量パックで供給することは可能ですか？

BSTFLEXでは、適切なプロジェクトについて個別梱包要件を検討することができます。材料形態、目標正味重量、パッケージデザイン、注文数量、およびラベル表示要件は、見積もりおよびサンプル承認時に合意する必要があります。

公差は繊維重量または袋の総重量のどちらに適用すべきですか？

取り外し可能な袋の場合、主な充填公差は通常、正味繊維充填量を参照する必要があります。風袋（袋の重量）が管理されている場合は、総重量を追加のチェックとして使用できます。保持される格納型コンポーネントの場合、繊維のみおよび完成コンポーネントの両方の値を規定できます。

異なるサイレンサーモデルで同じ事前計量された充填材を使用できますか？

材料、チャンバー形状、および承認された充填要件が互換性があることを確認した後にのみ可能です。エンジンのサイズが似ているからといって、同じパッキング数量になるとは限りません。
