膨張式エキゾーストパッキングとルースフィル(バラ詰め)の比較:OEM充填プロセスの選択

Oct 02, 2026

膨張式エキゾーストパッキングとルースフィル(バラ詰め)は、サイレンサーに音響繊維を充填する2つの方法です。熱で解放されるシートは、繊維をコンパクトに拘束した状態でアセンブリ内に運びます。ルースフィルは、充填中に計量および分配されます。どちらの製造ルートが優れているかは、チャンバーへのアクセス、繊維量の制御、および完成したアセンブリがどのように検証されるかによって決まります。

OEMエキゾーストメーカーの場合、シェルを閉じる前にどちらの材料がより膨らんで見えるかを問うのではなく、充填プロセス全体を比較してください。膨張式シートには、初期の取り付け状態と、その後の解放状態があります。ルースフィルプロセスでは、意図した空洞全体に材料を配置するための明確な方法が必要です。

BSTFLEXは以下を提供しています:エキゾーストバッフルサイレンサーパッキングシートこれは、低融点のステッチで保持された、圧縮・テクスチャ加工された連続フィラメントガラスヤーンから作られています。以下の比較では、既存または新規のサイレンサープログラムに適した充填ルートの選択に焦点を当てます。

expanding exhaust packing

ルースフィルの見積もりに実際に何が含まれているかを定義する

ルースフィルマフラーパッキングは、完全な材料仕様ではありません。見積もりがチョップドファイバー、準備された連続ストランド材料、またはその他の定義された構造をカバーしているかどうかを確認してください。ステッチされたシートなしで供給されるすべてのものが、同じ繊維長や取り扱い特性を持っていると想定しないでください。

また、供給されるルースファイバーと、機器による直接充填を区別してください。直接充填システムは、供給パッケージからグラスファイバーのストランドを計量し、ノズルを通して導入する場合があります。そのプロセスは、袋から取り出した繊維を手作業で配置するのとは異なります。

有益な比較のために、提案されたシートと既存の原料を特定し、それぞれに対して実行される操作を説明してください。制御された機械充填プロセスを、計量されていない手作業による充填の例で代表させるべきではありません。

expanding exhaust packing

主な違いは、繊維がいつ設置時の嵩(かさ)に達するかである

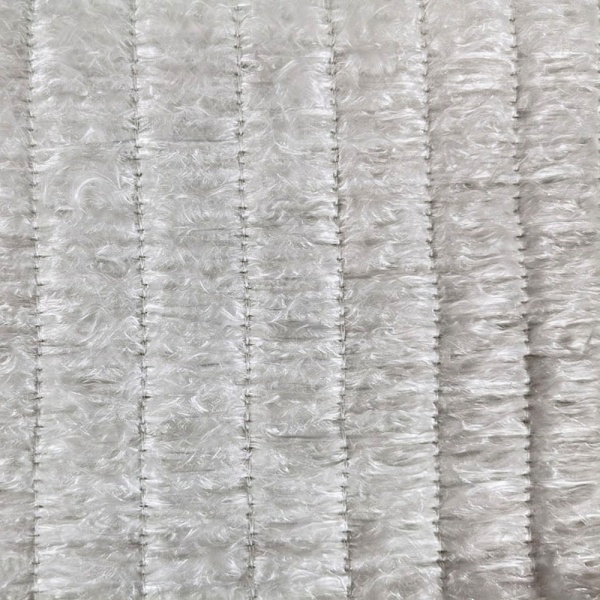

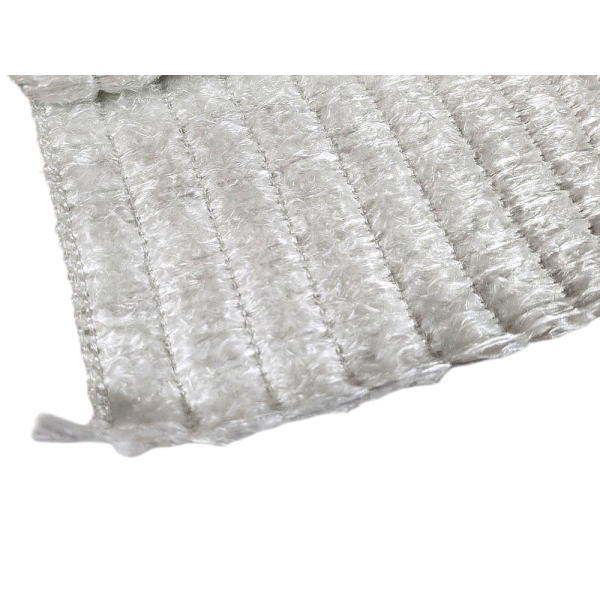

「膨張式マフラーパッキングシート」では、一時的なステッチが嵩高のガラスヤーンを取り扱い用に拘束しています。最初の加熱によってその拘束が解放され、繊維構造が割り当てられた空間内で開くことができます。この解放は繊維の配置を変化させるものであり、ガラス繊維を新たに作り出すものではありません。

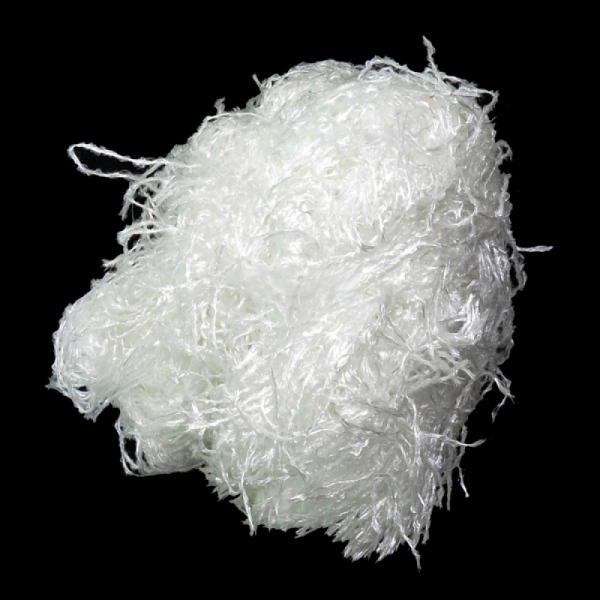

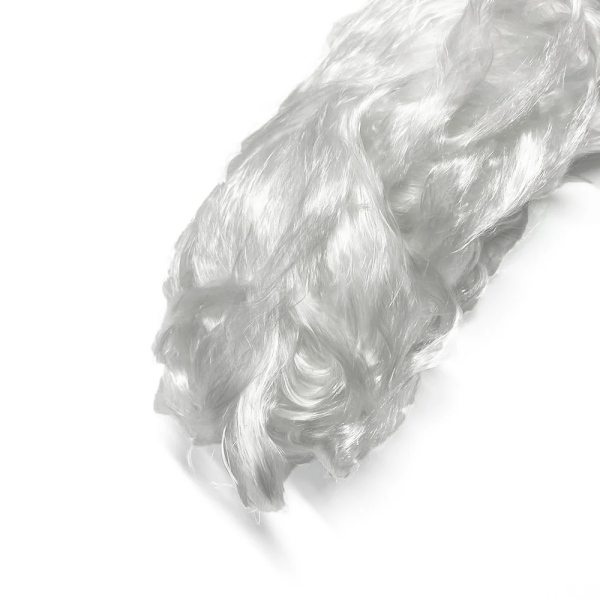

ルース材料は充填作業中に分配されます。指定された構造によっては、使用中に沈下や変化が生じることもありますが、「ルースフィル」という用語は、ステッチされたシートで使用される意図的な熱解放メカニズムを指すものではありません。

これにより、検査において実用上の違いが生じます。加熱前のシート配置と、解放後の繊維分配は、別々の合格基準点となります。コールドフィット(加熱前)での適合が成功したからといって、解放された材料がチャンバーの意図したすべての部分に到達しているという証拠にはなりません。

メカニズムそのものについては、以下を参照してください:熱解放型グラスファイバーシートがサイレンサーを充填する仕組み。

プロセスに関する質問 熱解放型パッキングシート ルースまたは直接繊維充填
アセンブリには何が入りますか? コンパクトに拘束された、定義済みの繊維材料。 指定された手作業または機械プロセスによって導入される、計量された繊維チャージ。
量はどのように制御されますか? 材料仕様、使用可能なカット面積、および合意された繊維重量によって。 計量または校正された計量によって、供給された量を検証する。
配置は何によって制御されますか? カットレイアウト、ラッピングまたは配置方法、および利用可能な解放スペース。 充填順序、アクセスルート、ツーリング、および分配方法。
加熱後に何を確認する必要がありますか? 解放、局所的な分配、保持、およびアセンブリ全体の状態。 分配、保持、およびアセンブリ全体の状態。
何を想定してはいけませんか? 膨張が不十分な繊維量を補うこと。 パッケージ化されていない繊維が自動的に制御不能な手作業プロセスを必要とすること。

expanding exhaust packing

アセンブリルートに基づいて選択する

コアアセンブリが管状シェルにスライド挿入される場合

製造工程において、あらかじめ寸法通りにカットされたピースを挿入前にコアの周囲に配置できる場合は、膨張式シートの使用を検討してください。狭い断面、内部の接合部、端部フィッティングなど、実際のシェルを通してコンパクトなアセンブリを試作してください。

挿入中にシートが所定の位置に留まるか、また選択した固定方法が意図した通りの解放を可能にするかを確認してください。ステーションで必要となるトリミングや再ラッピングを記録してください。購入した材料が「取り付け準備完了」と記載されている場合でも、これらの作業は工程比較に含める必要があります。

チャンバーは規定の開口部から充填される

確立された工程において、ポートやノズルから半密閉型のチャンバーに充填を行う場合、同じ空洞にシートがどのように入るかを検討してください。シートパッキングへの変更は、単なる材料の置き換えではなく、異なる組み立て順序を必要とする場合があります。

ツールや原料がすでに製品に適している場合は、検証済みの直接充填ルートを比較対象に残してください。供給形態の変更が実際の製造上の問題を解決するかどうかを判断する前に、供給された質量、分布、および工程記録を見直してください。

サイレンサーには複数の独立したパッキングゾーンが含まれる

断面図上で各ゾーンをマークし、その充填量と配置方法を割り当ててください。自己膨張式マフラーパッキングが、あるコンパートメントから固い仕切りを越えて別のコンパートメントにファイバーを供給することを期待しないでください。

楕円形のシェルやオフセットコアの場合は、狭い隙間と広いポケットを別々に検査してください。シートの試作では、コンパクトなピースがどこに収まり、どのように解放されるかを確立する必要があります。ルースフィル(バラ充填)の試作では、充填材がどのようにそれらの領域に到達し、留まるかを確立する必要があります。

観察された分布を使用して工程を比較してください。不規則な形状のシェルや大きな空洞容積だけで充填方法が決まるわけではありません。

loose fill muffler packing

材料選定と工程選定を分けて考える

シートとルースフィルの比較では、ガラスのグレード、フィラメント構造、ファイバー量、コア側の層など、複数の変数が意図せず同時に変化してしまう可能性があります。サウンドテストや実用試験の結果を解釈する前に、それらの違いを記録してください。

目的が充填工程の分離にある場合は、可能な限り材料と目標ファイバー量を同等に保ってください。提案されたシートが異なるファイバーシステムを導入する場合は、設計変更として評価してください。重量が同じであることだけでは、同等性は確立されません。

同様に、連続フィラメントマフラーパッキングが常に熱解放式シートを意味するわけではありません。連続繊維は他の形態で供給されたり、巻き付けや充填工程で使用されたりすることがあります。ステッチングと解放挙動は、ファイバーの説明とは別に指定してください。

必要な動作条件を使用してファイバーのグレードを承認してください。低温解放メカニズムと高温使用要件は、仕様書の異なる部分を記述するものです。


両方の見積もりで同じ重量基準を使用する

調整なしで、完成したステッチ済みシートとパッケージ化されていないファイバーチャージを比較するのではなく、乾燥した音響用ファイバーを比較してください。見積もられたシート重量に、一時的なステッチングやその他の組み込まれた材料が含まれているかどうかを確認してください。

充填工程については、在庫から取り出された材料と、サイレンサーに供給された材料を区別してください。端材、取り扱いによる損失、未使用分は別々に記録してください。これらの量は、いずれも取り付けられた音響用ファイバーとしてカウントすべきではありません。

交換用シートが膨張するからといって、承認されたファイバーチャージを減らさないでください。逆に、加熱前にコンパクトなシートをルースフィルアセンブリと同じくらい満杯に見せるためだけに、空洞に余分な材料を詰め込まないでください。

計算方法は「膨張式排気パッキングのシートサイズ決定と充填重量」で説明されています。そのガイドを使用して承認されたチャージを寸法に変換し、組み立て試作によって提案されたレイアウトを確認してください。


初回加熱チェックをシート試作の一部にする

熱解放式シートをテストする前に、材料サプライヤーおよびサイレンサーサプライヤーとコンディショニング手順について合意してください。関連する測定場所と暴露条件を記録してください。固定されたエンジンアイドリング時間は、材料固有の解放手順の普遍的な代替にはなりません。

規定のサイクル終了後、意図した拘束が解放されたか、ファイバーが割り当てられた領域を占有しているかを確認してください。計画された検査サンプルまたは合意された別の検査方法を使用してください。外部シェルの温度や排気音だけで内部分布を推測しないでください。

追加されたテープ、結束バンド、バインディングが承認された構造と一致しているか確認してください。組み立て中のそれらの目的が、必要な解放と矛盾してはなりません。恒久的なコア保護材や保持コンポーネントは、その取り外しが承認された設計変更の一部でない限り、そのままにしておいてください。

両方の充填ルートについて、材料安全情報および施設の取り扱い、換気、高温テストの手順に従ってください。

loose fill muffler packing

排気プログラムにとって重要な結果を比較する

以下の試作記録は、製造上の利便性と完成したサイレンサーの性能を分離しています。外見だけで好ましい形式が選ばれないよう、サンプルを実行する前に合格要件を設定してください。

試作項目 両ルートの記録 追加のシートチェック
材料投入 ファイバーの識別、乾燥チャージ、および周囲の層の配置。 カットされたコンポーネントのステッチング仕様と重量基準。
組み立て 準備、配置、閉鎖時間、および必要な手直し。 閉鎖前のコンパクトシートの挿入適合性と安定性。
内部分布 合意された検査方法を用いた、指定された各充填ゾーンにおける被覆率。 所定の放出サイクル後の分布。
音響結果 同一の文書化された動作条件および試験条件下での音響測定。 比較の前に、指定されたコンディショニング状態を確認すること。
保持および使用試験 合意された義務(使用)後の、観察された繊維の移動、材料の損失、およびコンポーネントの状態。 放出の制限や持続的な隙間がないか確認すること。
生産の再現性 単なる1回の組み立て成功例ではなく、合意されたサンプルセット全体にわたるばらつき。 切断レイアウト、拘束、および放出状態の一貫性。

排気設計上必要な場合は、圧力損失の測定を含めること。充填形態が異なること自体は、背圧の低減、長寿命化、または完成した排気騒音要件への適合を証明するものではない。


技術比較の後にのみコストを検討すること

両方の構造が合格要件を満たしたら、合格したサイレンサーあたりのコストを比較すること。購入材料、使用可能な歩留まり、準備、充填またはラッピング、閉鎖、検査、および関連する設備コストを含めること。

シートパッキングの場合は、ピースの切断、計量、配置に必要な作業を測定すること。直接充填の場合は、実際の計量、取り扱い、および切り替えプロセスを含めること。シートの方が常に労働力を節約できる、あるいはルースフィルの方が常にコストが低いと想定するのではなく、観察された生産データを使用すること。

複数のサイレンサーバリエーションを持つ工場では、製品ごとに異なる充填ルートを維持してもよい。決定は、生産ライン全体で単一の材料形式である必要はない。

loose fill muffler packing

膨張式排気パッキング対ルースフィルに関する質問

膨張式排気パッキングは自動的により静かな結果をもたらすか?

供給形式だけで音響結果が決まるわけではない。選択した繊維、インストール量、分布、および完全なサイレンサーを一貫した試験条件下で比較すること。熱放出は充填の特徴であり、デシベル低減を保証するものではない。

ルースフィルはOEMの繰り返し生産に適しているか?

必要なプロセス管理と照らし合わせて評価すること。計量されたチャージ、定義された配置指示、または設備ベースの計量は、生産仕様の一部となり得る。シートがないことが、再現性の低さを証明するわけではない。

膨張式シートは既存のサイレンサー詰め物(ワディング)の代わりになるか?

まず、既存の材料、充填量、チャンバーへのアクセス、およびコンディショニング要件を確認すること。サイレンサーの詰め物は広義の記述であり、互換性の仕様ではない。繰り返し注文の前に、実際の組み立てで提案されたシートを承認すること。

コンパクトシートはインストール前にあらかじめ膨張させることができるか?

その構造に対して承認された取り扱いおよびコンディショニング方法のみを使用すること。あらかじめ膨張させると、評価対象のインストール状態が変化し、コンパクトシートを供給する実用的な利点が失われる可能性がある。


RFQ(見積依頼)で充填ルートを指定すること

「OEMマフラーパッキング」のレビューについては、サイレンサーの断面図、内寸、コア形状、および組み立て順序を提供すること。現在の繊維仕様と乾燥充填重量を含めるか、それらの値を開発項目として特定すること。

提案された変更によって解決すべき問題(準備時間、不規則な空洞へのアクセス、一貫性のない配置、材料の損失、またはその他の測定された問題)を説明すること。サンプル数量、予想される生産需要、梱包要件、および計画された合格試験を追加すること。

熱放出シートのオプションについては、まず「BSTFLEX expanding fiberglass silencer packing sheet」から始めること。図面および既存のサンプルは、当社の「カスタムマフラーパッキング製造サービス」を通じたレビューをサポートできる。

その他の「排気サイレンサーのインフィルおよびパッキング形式」は、異なる供給ルートを必要とするプロジェクトで利用可能である。購入の目的は、繊維がコンパクトシートとしてサイレンサーに入るか、確立された充填作業を通じて入るかにかかわらず、管理され検証された充填プロセスである。
