ファイアウォールヒートシールドは、エンジンルームの隔壁に取り付けられる断熱バリアであり、パネルおよびその背後の領域に達する熱を低減します。その役割は、単に可能な限り広い表面を覆うことではありません。有効なカバー範囲とは熱源にさらされる領域のことであり、完成した部品はシール、制御装置、コネクタ、およびサービスポイントが意図した通りに機能するようにしなければなりません。
ファイアウォールは、均一な取り付け条件を提示することは稀です。ダウンパイプの背後のセクションは、上部隔壁とは異なる処理が必要になる場合があります。配線の貫通部には制御された開口部が必要であり、取り外し可能なアクセスプレートは取り外し可能な状態を維持する必要があります。これらの詳細は、ファイアウォール断熱材を選択する前にマークしておく必要があります。
BSTFLEXは以下を提供します:自動車用熱保護のための断熱バリアシートおよびマットカスタムのファイアウォールヒートシールドの場合、出発点はカバー範囲の図面と動作要件であり、その後に材料の構造と取り付け方法の選択が続きます。

エンジン側の写真や図面を使用して、隔壁を熱ゾーンとクリアにしておく必要がある領域に分割します。近くの高温コンポーネントの位置を同じビューに追加します。ボディパネルだけの図面では、シールドのどの部分が他よりも注意を必要とするのかという理由は分かりません。
エキゾーストマニホールド、ターボチャージャーのタービンハウジング、またはダウンパイプに面した部分を特定します。それらの相対的な位置と、動作中に予想される最小の離隔距離を記録します。すべてが冷えて静止している状態だけでなく、エンジンと排気系の許容される動きを通じてレイアウトを確認してください。
シールドの輪郭は、熱源との接触を引き起こすことなく、露出ゾーンに対処する必要があります。スペースが不十分な場合は、形状や取り付け配置を見直してください。繊維の耐熱温度が高いことは、クリアランスの代わりにはなりません。
ハーネスグロメット、ステアリングコラムブーツ、ヒーター接続部、ケーブル通路、およびその他の貫通部をマークします。バリアはこれらの機能の周囲にクリアランスを必要とするため、シールをずらしたり、コネクタに負荷をかけたり、可動部品を制限したりしてはいけません。
ヒートシールドの切り欠きは、グロメットや密閉された隔壁フィッティングの代わりにはなりません。同様に、損傷した開口部に反射シートを広げても、ファイアウォールの修理にはなりません。パネルとそのシールコンポーネントの欠陥は個別に解決してください。
アクセス可能な状態を維持する必要があるカバー、ファスナー、識別ラベル、および点検ポイントを示します。また、シールドを実際に支持または接着できる場所を特定します。途切れのない大きな形状は図面上では単純に見えるかもしれませんが、周囲の機器が取り付けられると非現実的になる可能性があります。

ファイアウォール断熱という用語は、いくつかの異なる処理を指す場合があります。エンジン側の反射シールドは、隔壁に達する前の放射熱に対処します。キャビン側の断熱材は、内部アセンブリ内の熱伝達に対処します。騒音制御層は別の目的を持っており、独自の性能仕様が必要です。
エンジン側の反射構造の場合、露出した反射面が放射熱源に向くようにします。トリムで覆われたり、別の固体表面に押し付けられたりした反射層は、同じ放射バリア機能を提供しません。エンジンルームでの使用を目的とした材料を、自動的に露出した内装ライニングとして指定してはいけません。
これらの説明のいずれも、耐火等級を確立するものではありません。繊維の耐熱温度や反射率の数値から、火炎の封じ込め、煙の密閉、または車両要件への適合性を推測しないでください。補助的なファイアウォールヒートシールドは、元の隔壁や必要なシールに取って代わるものではありません。火災性能の要件には、指定されたアセンブリに対する個別の証拠が必要です。

表面材、繊維または断熱層、ラミネートシステム、および取り付け方法を組み合わせて比較します。同様の反射面を持つ2つの材料でも、厚さ、柔軟性、および接着要件が異なる場合があります。供給される正確な構造の詳細を要求してください。

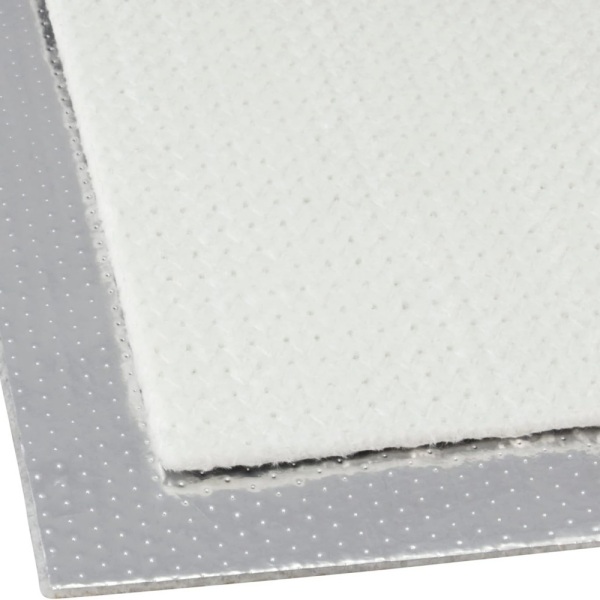

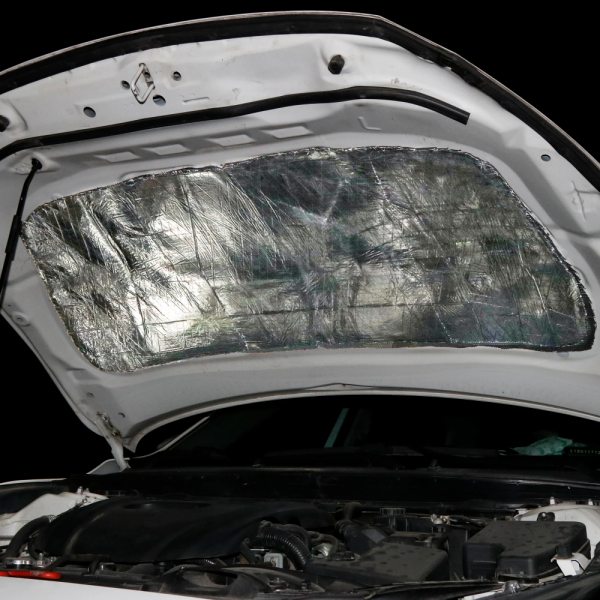

「接着剤付きアルミファイバーグラス製ヒートシールドマット」は、アルミ面、ファイバーグラス層、および接着剤の裏地を組み合わせています。適切なパネル上でカットして合わせるセクションの初期オプションを提供します。
ファイアウォール用途では、材料がリブや凹みにどのように追従するか、どこで完全な接着が可能か、完成した厚みが近くの部品の周囲に十分なスペースを残すかどうかを確認してください。承認は、ファイバーグラス層単体ではなく、ラミネートと接着剤を対象とする必要があります。
「接着剤付きアルミシリカ製ヒートシールドバリア」は、反射面を持つ織りシリカ基材を使用しています。材料構造にシリカを必要とするプロジェクト向けに検討できます。
基材を変更しても、接着剤界面の許容温度が自動的に上がるわけではありません。完成した部品を選択する前に、連続的な曝露、短時間のピーク、および接着パネルでの条件を指定してください。

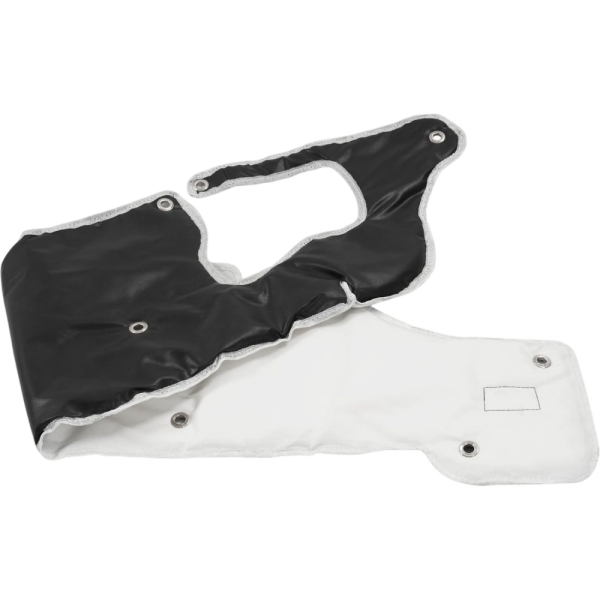

BSTFLEXは、ファイアウォール保護を含む用途向けに「アルミ化アラミド製熱バリア」も提供しています。これにより、すべてのファイアウォールバリアがファイバーグラスやシリカを使用しなければならないと想定することなく、プロジェクトに別の基材オプションが与えられます。
この構造を要求する際は、提案されている固定方法と必要なエッジサポートを特定してください。接着剤付きマットと同じ剥離紙付きの裏地、ラミネートシステム、または取り付け手順を持っていると想定しないでください。

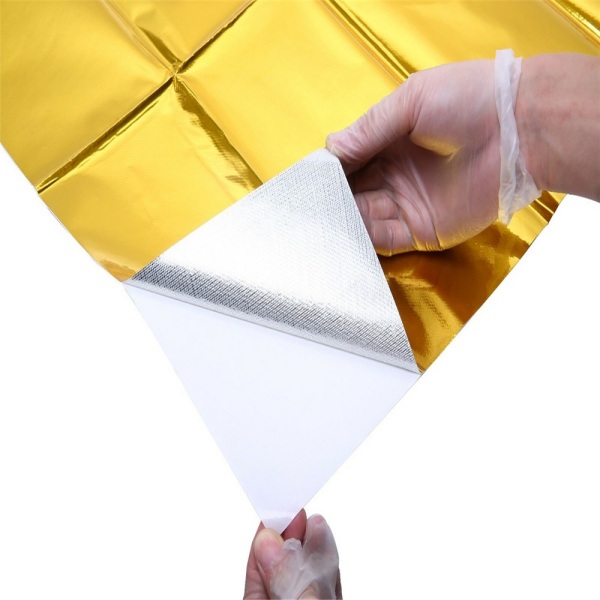

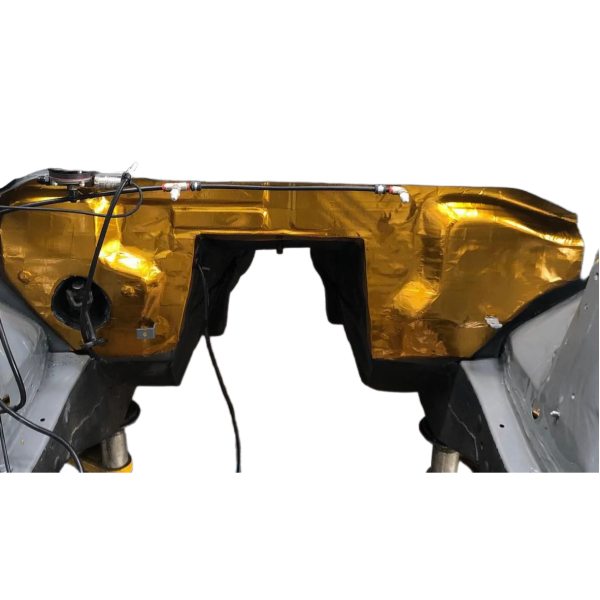

「接着剤付きゴールド熱反射シート」は、適切なファイアウォールまたは隔壁表面に薄い反射処理が必要な場合に検討できます。その役割は、より厚い断熱マットとは異なります。
ゴールドの外観は、性能ランクを普遍的に示すものではありません。色で素材を選ぶのではなく、文書化された構造、温度制限、および取り付け後の結果を比較してください。反射面の制限は、接着剤の制限とは別に確認してください。

ファイアウォール断熱パッドは、再現性のある基準点から寸法を決定する必要があります。不規則なトリミングエッジからではなく、合意された基準点から重要な穴の位置を特定してください。エンジン側とキャビン側を間違えないよう、視認方向を含めてください。
左ハンドル車と右ハンドル車のレイアウトでは、異なる輪郭や開口部が必要になる場合があります。適合が確認されるまでは、それぞれ別の図面構成として扱ってください。形状を反転させただけでは、自動的に承認された第2のバージョンにはなりません。
| 図面の詳細 | 定義すべき情報 |
|---|---|
| カバー範囲の境界 | 保護ゾーン、外側の輪郭、およびカバーしてはならない領域。 |
| 部品の向き | エンジン側の表面、取り付けビュー、車両バリエーション、および図面のリビジョン。 |
| 切り欠きとクリアランス | グロメットの位置、サービス用開口部、可動部品のクリアランス、および重要な位置公差。 |
| 取り付け機能 | 承認された固定ポイント、許可された接着面、および接着剤を塗布してはならない領域。 |
| セクションとエッジ | 個別のピース、承認された継ぎ目または重なり、露出エッジの処理、および局所的な最大厚さ。 |
| 検査の基準 | サンプルを承認し、生産部品をチェックするために使用される寸法と適合機能。 |
BSTFLEX カスタムダイカット熱反射マットは、シート素材から定義された輪郭へのルートを提供します。切り欠き、狭いセクション、および局所的な裏打ちの要件の実現可能性は、選択された素材と加工プロセスに基づいて検討されます。
バリアを裸のボディパネルに取り付けるか、エンジン、ハーネス、その他の機器を取り付けた後に行うかを決定してください。ボディ組み立て時に適合する輪郭でも、後付けの場合、周囲のコンポーネントを取り外さなければ配置できない可能性があります。
アクセスが制限されている場所では、取り付け順序を定義した個別のセクションを検討してください。可能な限り重要な開口部から継ぎ目を遠ざけ、作業者が車両ごとに異なる方法で重なりを作ることがないよう、重なり部分を明記してください。継ぎ目の厚さを、利用可能なクリアランスと照らし合わせて確認してください。
接着セクションについては、実際の塗装やコーティング、その状態、および接着剤界面で予想される温度を検証してください。保持セクションについては、承認されたサポート構成を使用し、固定ポイントにかかる負荷を評価してください。追加の留め具で部品を保持することはできますが、過熱した接着剤や不安定なラミネートが適切になるわけではありません。
詳細な接着に関する質問は、ピール&スティック熱シールド接着剤選定ガイドでカバーされています。ファイアウォールのレイアウトについては、バリアを取り付けた後もシール、コネクタ、サービスカバーが使用可能であることが追加要件となります。

片側にダウンパイプ、中央に配線コネクタ、その上に着脱可能なカバーがあるバルクヘッドを検討してください。これは設計例であり、テスト済みの車両構成ではありません。
評価すべきアプローチの1つは、排気側に特化したセクション、コネクタシール周りの制御された開口部、および着脱可能なカバーに対する個別の処理です。この配置により、すべてのサービス機能にわたって1枚の連続したシートを接着することなく、ホット側の素材と取り付けを評価できます。
この例は、分割されたシールドが常に優れていることを証明するものではありません。素材の輪郭、固定計画、およびメンテナンスへのアクセスを一緒に開発すべき理由を示しています。実際の組み立てで、カバー範囲と適合性の両方を確認してください。
テスト前に測定ポイントを定義してください。目的によって、エンジン側のパネル、接着剤の界面、キャビン側のバルクヘッド、または隣接する温度に敏感なコンポーネントなどが含まれます。1箇所の温度を、他のすべての場所を説明しているかのように報告してはなりません。
変更を評価する際は、周囲の状況、エンジン負荷、空気の流れ、テスト期間、および関連するシャットダウン後の期間など、比較可能な動作条件を使用してください。キャビンの熱が低減されるという不特定の主張に頼るのではなく、選択した場所での許容温度を明記してください。
合意された熱および耐久性評価の後、部品を検査してください。浮き、層の剥離、接触痕、損傷した切り欠き、および取り付け部の動きを確認してください。影響を受けるコントロールを操作し、アクセスカバーとコネクタが意図した通りに整備できることを確認してください。
素材の構造、完成したパターン、および取り付け仕様をまとめてリリースしてください。表面、裏打ち、コーティング、輪郭、または近くの排気位置への変更は、影響を受ける承認条件の見直しをトリガーする必要があります。
自動車OEM、コンポーネントサプライヤー、および機器メーカーの場合、RFQ(見積依頼)では、単に高温用シートを求めるのではなく、取り付け方法を説明する必要があります。エンジン側のレイアウト、写真、熱源の位置、最小動作クリアランス、および保護エリアの目標温度を送付してください。
提案する素材の厚さ、取り付け面の仕上げ、取り付けの好み、および必要な切り欠きを含めてください。車両のバリエーション、サービスの制限、サンプル数量、および予想される生産需要を特定してください。未解決の寸法や性能値は、承認された仕様として提示するのではなく、開発項目としてマークしてください。
BSTFLEXは、以下のサービスを通じてご要望を検討いたします。耐熱バリア材の製造およびOEM供給サービスシート、カットパネル、成形ブランクについては、選択された構造および図面の要件に応じて検討可能です。
ファイアウォール用ヒートシールドの図面をお送りいただければ、材料の検討およびお見積りをいたします。合意されたサンプルは、製造仕様書が発行される前に、カバー範囲、取り付け、および熱性能を確認するための基準となります。
必ずしもそうではありません。まずは露出状況と取り付け条件をマッピングしてください。プロジェクトによっては全体に同じ構造を使用する場合もあれば、局所的なシールドや個別のサービスセクションが必要になる場合もあります。熱要件に基づいて配置を選択し、完成したレイアウトを検証してください。
いいえ。カットシートは、適切に指定されたグロメット、ブーツ、または密閉型バルクヘッドフィッティングの代わりにはなりません。元のシーリングシステムの機能を維持し、可動部品やアクセスが必要な部品にはバリアが干渉しないようにしてください。
いいえ。これらは異なる性能目標を指す言葉です。複合的な処理を行う場合は、熱性能と音響性能の両方に関するエビデンスと、意図した取り付け側への適合性が必要です。
関連するレイアウトがすべて確認された場合にのみ可能です。ステアリング位置、ハーネスの配線、ヒーター接続、およびオプション装備によって、開口部や必要なカバー範囲が変わる可能性があります。承認された図面上で適用可能なバージョンを定義してください。
