ピール＆スティック（剥離紙付き粘着）ヒートシールドは、感圧接着剤が裏面に塗布された柔軟な熱バリアであり、パネルやその他の適切な表面に直接貼り付けることができます。自動車用途では、排気部品、ターボチャージャー、触媒コンバーター、トランスミッションシステム、その他の高温部品が車両ボディや敏感な機器の近くで放射熱を発生させる箇所で、この構造が一般的に使用されます。
粘着剤付きであることは、すべての自己粘着性ヒートシールドが、あらゆる高温箇所に設置できることを意味するわけではありません。反射面、断熱層、接着剤、および取り付け基材は、それぞれ異なる条件下で機能します。したがって、シールドの選定を成功させるには、シールドをどこに設置するか、貼り付け面がどれほど高温になるか、熱源からのクリアランスはどの程度か、そして部品周辺の機械的環境がどのようなものかに依存します。
BSTFLEXはいくつかの熱バリア材および粘着剤付きヒートシールドを自動車および産業用の熱管理向けに供給しており、これにはグラスファイバー、シリカ、薄型の反射構造などが含まれます。
ピール＆スティックヒートシールドは、通常、以下の3つの機能要素を組み合わせています。
この設計は、硬質のプレス加工された金属製ヒートシールドとは異なります。硬質シールドは通常、ブラケットや留め具で取り付けられ、意図的に空気層を作ることがあります。粘着剤付きヒートシールドは保護対象の表面に直接貼り付けられるため、設置スペースが限られている場所や、軽量で追従性のあるバリアが必要な場合に役立ちます。
また、エキゾーストラップや排気断熱材とも異なります。ピール＆スティック熱バリアは、通常、高温の排気管に直接巻き付けるのではなく、近くの熱源から保護する必要がある部品側に設置されます。
最適な用途は、放射熱が近くのパネルに到達するものの、シールド自体を適切な表面に貼り付けることができる場所です。一般的な自動車の設置箇所には以下が含まれます。

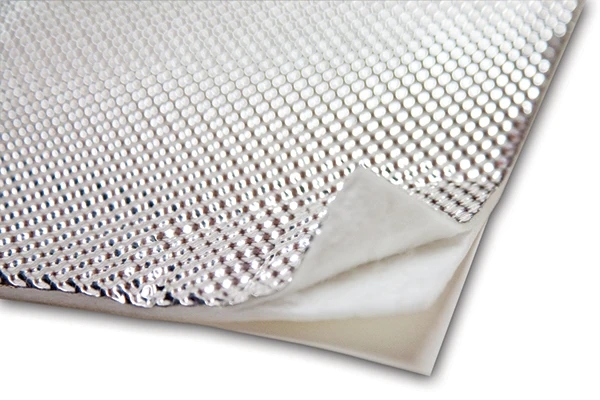

ファイアウォールは、エキゾーストマニホールド、ターボチャージャー、ダウンパイプ、またはエンジン部品から大きな放射熱を受ける可能性があります。粘着剤付きヒートシールドをファイアウォールの適切な側に貼り付けることで、乗員コンパートメントや近くの部品に到達する放射熱を低減できます。
材料を指定する前に、ファイアウォールのどちら側にシールドを貼り付けるか、熱源からの距離、および取り付け面の実際の温度を確認してください。

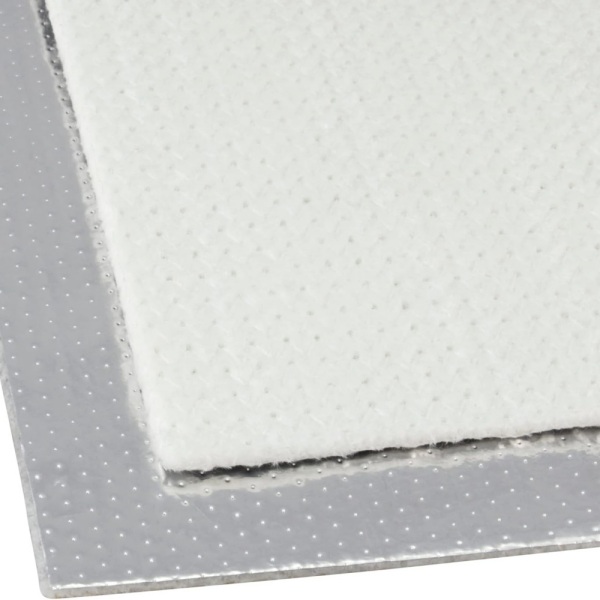

排気管、触媒コンバーター、トランスミッション部品は、トランスミッショントンネル周辺に集中した熱ゾーンを作り出す可能性があります。柔軟なピール＆スティックヒートシールドは、一部の硬質シート材料よりもトンネルの形状に沿わせやすいという利点があります。
ただし、車両の下面は、水、道路の破片、振動、気流の影響を受ける可能性があります。そのため、この場所では接着剤の選択と端部の保持が特に重要になります。

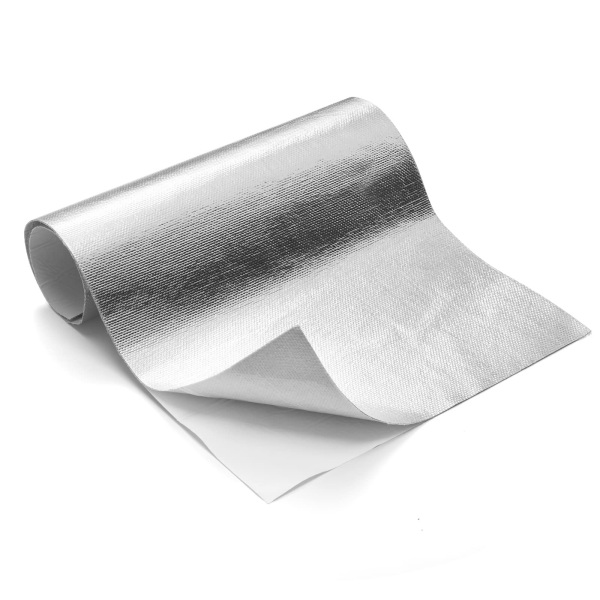

排気システム、マフラー、触媒コンバーター、その他の高温部品の上に配置されたフロアパンも、一般的な用途の一つです。目的は通常、キャビンへの熱伝達を制限すること、または温度に敏感なコーティングや内装部品を保護することです。
露出したアンダーボディへの設置では、温度定格だけでヒートシールドを選択しないでください。接着剤、端部、および外側の反射層が、予想される機械的および環境的な曝露に適しているかを確認してください。
薄型の粘着剤付き反射シートは、ボンネット下のパネル、バルクヘッド、エアボックス、吸気エリア、またはその他の局所的な高温ゾーンに放射熱が影響を与える場合に役立ちます。

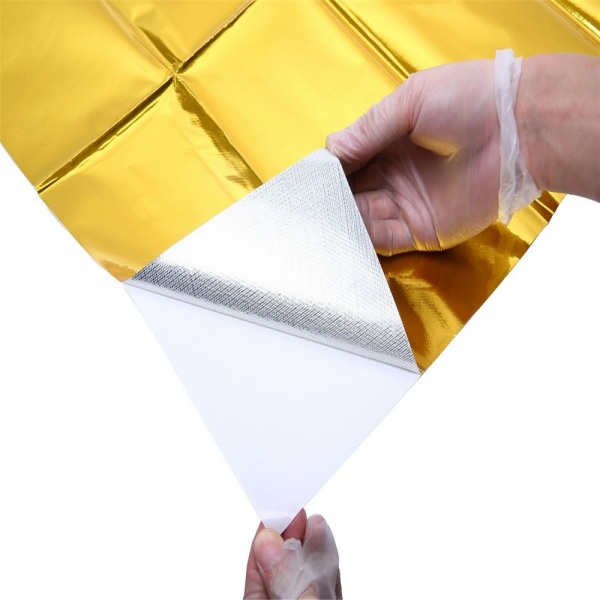

薄型の反射構造が好まれるコンパクトなエンジンルーム用途向けに、BSTFLEXは粘着剤付きゴールド熱反射シートを提供しています。この材料は、反射性のゴールド面、グラスファイバー補強材、および適切に準備された表面に設置するための感圧接着剤を使用しています。
排気経路が燃料タンク、燃料セル、または隣接するボディパネルの近くを通る場合、保護対象の表面に粘着性熱バリアを設置して、放射熱への曝露を低減できます。
燃料システムへの適用では、設置位置、接着剤の適合性、流体への曝露、および機械的な保持に特に注意が必要です。ヒートシールドが点検、排水、燃料ライン、取り付け金具、または整備用アクセスを妨げてはなりません。
エキゾーストマニホールド、ターボチャージャー、その他の高温側の部品からの放射熱は、近くの吸気システム表面を加熱する可能性があります。軽量の反射シートは、放射熱負荷を低減することが目的である場合、適切なエアボックスパネルや周囲のバリアに使用できます。
高温の反射面があるからといって、粘着剤付きバリアがすべての熱源に直接設置するのに適しているわけではありません。
ピール＆スティックヒートシールドを、エキゾーストマニホールド、ターボチャージャーハウジング、触媒コンバーター、または排気管に自動的に直接貼り付けてはいけません。これらの部品は、近くのボディパネルで測定される温度とは大幅に異なる温度を発生させる可能性があります。
排気部品自体を断熱することが目的の場合は、以下を確認してください。排気熱シールド断熱材、またはパネル取り付け型粘着バリアが直接排気断熱材と互換性があると想定するのではなく、排気ラップやコンポーネント専用の断熱材を使用してください。
最も一般的な仕様上の誤りの一つは、反射面や繊維基材の温度耐性を見て、粘着剤も同じ温度定格であると想定することです。
通常、そうではありません。
熱シールドアセンブリには、動作限界が異なる複数の材料が含まれている場合があります：
| 熱シールドの部位 | 評価すべき項目 |
|---|---|
| 反射面 | 放射線曝露、酸化、表面損傷、および熱源に対する向き |
| ガラス繊維またはシリカ基材 | 繊維の温度耐性、厚さ、および構造的完全性 |
| ラミネートシステム | 温度サイクルおよび層間の接着安定性 |
| 感圧粘着剤 | 実際の接着ライン温度、基材との適合性、および長期的な接着性 |
| 保護対象パネル | 表面温度、コーティングの状態、清浄度、および機械的環境 |
したがって、粘着剤にとって重要な仕様は、数センチ離れた排気管の温度ではなく、接着ラインで予想される温度です。
粘着剤付き熱シールドを選択する前に、以下の条件を評価してください。
材料を実際に接着する表面の最大連続温度およびピーク温度を決定します。この値の代わりに、排気ガス温度、マニホールド温度、または反射面の定格を使用しないでください。
予想される取り付け面の温度が粘着剤の限界に近い、またはそれを超える場合は、クリアランスを増やすか、異なる熱シールド構造を使用するか、機械的な保持手段を追加することを検討してください。
感圧粘着剤は、塗装された鋼鉄、素地のアルミニウム、ステンレス鋼、複合材料、プラスチック、テクスチャ加工されたコーティング上で異なる挙動を示すことがあります。表面の状態は、その材料と同じくらい重要です。
油分、シリコーン残留物、ほこり、腐食、湿気、または剥がれかけた塗料は、粘着剤自体が動作温度に対して技術的に適していても、接着力を低下させる可能性があります。
平坦または緩やかに湾曲した表面は、一般的に広い連続接着面積を提供します。鋭い曲げ、深いリブ、および複合曲線は、接着界面にストレスを与え、端が浮き上がるリスクを高める可能性があります。
複雑な形状の場合は、剥離ライナーを剥がす前に材料を仮合わせしてください。カスタムカットまたはダイカットされた部品は、組み立て中に大きな長方形のシートをトリミングするよりも、再現性の高い取り付けが可能です。
自動車の用途は静的であることはほとんどありません。エンジンの振動、路面からの入力、およびドライブトレインの動きは、何千回もの熱サイクルを経て、粘着剤付き熱シールドの端に負荷をかける可能性があります。
激しい振動がある場所では、必要に応じて角を丸くする、先端を保護する、端をシールする、または機械的な保持手段を追加することを検討してください。
ボンネット内の取り付けと、露出したアンダーボディの取り付けでは、使用環境が大きく異なります。道路の飛沫、オイルミスト、冷却液、燃料の汚染、および洗浄用化学薬品は、長期的な接着性に影響を与える可能性があります。
これらの曝露が予想される場合は、粘着剤の性能を温度のみの仕様として扱うのではなく、材料選択時にそれらを特定してください。
基材は、選択プロセスにおけるもう一つの重要な要素です。
一般的な自動車および産業用の放射熱シールドには、粘着剤付きアルミ遮熱マット反射性アルミ表面、グラスファイバー層、粘着剤付き裏面を備えています。
この構造は、エンジンルーム、車両パネル、その他柔軟なカット・トゥ・フィット（現物合わせ）の取り付けが必要な場所での使用を検討できます。

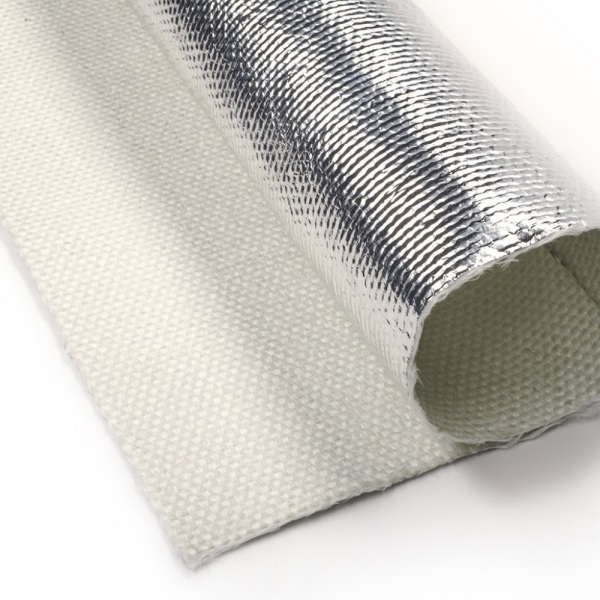

シリカ基材が好まれる場合、BSTFLEXは以下を提供します：粘着剤付きアルミシリカ遮熱バリア。本製品は、アルミ蒸着反射面と織りシリカ、および粘着剤付き構造を組み合わせています。
シリカ製品やグラスファイバー製品は、繊維の最高耐熱温度の数値だけで選ぶべきではありません。粘着剤やラミネート構造を含む完成したアセンブリ全体が、実際の使用温度に適している必要があります。
スペースが限られており、より薄い反射層が望ましい場合、以下を検討できます：粘着剤付きゴールド熱反射シート。ボンネット裏のパネル、ファイアウォール、隔壁、および局所的な放射熱ゾーンに使用できます。
この構造は、厚みのあるグラスファイバーやシリカの断熱マットとは異なります。したがって、素材の選択は外観だけで判断せず、用途から始めるべきです。
反射型遮熱バリアは主に放射熱を管理するものであり、取り付けの形状が性能に大きく影響します。一般的に、反射面は熱源に向かって配置し、熱源に直接押し付けない場合に最も効果的に機能します。
必要なクリアランスは、熱源の温度、空気の流れ、シールドの構造、曝露時間、保護側の温度などすべてが関係するため、普遍的な数値に集約することはできません。
OEMプロジェクトや産業用プロジェクトの場合は、高温コンポーネントと遮熱材の間の最小利用可能距離を提示し、システムとして取り付けを評価できるようにしてください。
接着力の低下は、必ずしも粘着剤の欠陥が原因ではありません。一般的な原因は以下の通りです：
これが、接着剤の選定を施工時の後付けではなく、ヒートシールドの仕様策定の一部に含めるべき理由です。
| 選定要因 | 粘着式ヒートシールド | 機械固定式シールド |
|---|---|---|
| 取り付け | 感圧接着剤 | ファスナー、クリップ、ブラケット、またはスタンドオフ |
| スペース要件 | 取り付けスペースが限られている場合に有効 | 意図的に空気層を作ることが可能 |
| 複雑な形状 | 柔軟な素材は多くのパネルに適合可能 | 成形された形状や設計された取り付けポイントが必要 |
| 主な選定上の懸念事項 | 接着剤の温度と表面状態 | 取り付け形状、クリアランス、ファスナーの耐久性 |
どちらの設計が万能に優れているということはありません。適切な構造は、パッケージングスペース、熱流束、温度、取り付け表面、耐久性要件、および製造方法によって決まります。
自動車、機器、または産業用プロジェクトの場合、「高温用接着ヒートシールド」という要求以上の情報を提供してください。有用な見積依頼（RFQ）には以下を含める必要があります。
カスタムプロジェクトについては、BSTFLEXがシート素材の検討に加え、カットサイズや打ち抜き加工の熱遮断要件についても対応可能です。当社のウェブサイトをご覧ください。サーマル＆ヒートシールドバリア製品群（利用可能な素材構造を比較するため）
必ずしもそうとは限りません。ほとんどの粘着剤付きパネルバリアは、排気管の直接的な断熱材としてではなく、近くの表面を保護することを目的としています。直接接触させる用途に使用する前に、製品の構造と接着剤の耐熱温度を確認してください。
いいえ。反射面、繊維基材、ラミネート、感圧接着剤は、それぞれ異なる温度制限を持つ場合があります。接着剤は、取り付け面の実際の温度に応じて選択する必要があります。
一部の構造はフロアパンやその他の車体下部パネルへの使用を検討できますが、路面からの水はね、泥、振動、空気の流れ、摩耗、露出した端部を評価する必要があります。過酷な環境では、端部の保護や機械的な固定が必要になる場合があります。
反射型放射熱バリア構造の場合、通常は反射面を放射熱源に向けます。特定の素材の取り付け要件を必ず確認してください。
はい。カスタムシート寸法、カットパーツ、打ち抜き加工された熱バリア部品は、図面、テンプレート、生産要件に基づいて検討可能です。素材の選択、接着構造、加工方法は、個別のプロジェクトごとに確認されます。
ピール＆スティックタイプのヒートシールドは、接着の利便性だけで選ぶのではなく、完全な熱アセンブリとして選択する必要があります。熱源と取り付け形状から始め、取り付け面の温度を決定し、環境を評価した上で、反射素材、熱基材、接着構造を選択してください。
BSTFLEXは粘着剤付きアルミグラスファイバー製ヒートシールドマット、粘着剤付きアルミシリカ製熱バリア、ゴールド熱反射シートおよびその他の自動車用熱バリア素材を供給しています。
構造の選択でお困りですか？取り付け場所、熱源温度、取り付け面温度、クリアランス、寸法、必要数量を当社のお問い合わせページからお送りいただければ、素材の検討と見積もりを行います。
