4ストローク用マフラーパッキングは、高温のパンチング加工されたエキゾーストコアの横で長時間稼働する間、音響エネルギーを管理しなければなりません。オートバイ、ATV、UTV、レース用、および高性能エキゾーストシステムにおいて、適切なパッキングの仕様は、エンジンが単に4ストロークであるかどうかよりもはるかに多くの要素に依存します。
排気温度、サイレンサーの寸法、パッキングの容積、繊維の種類、充填密度、ガス流速、振動、およびパンチングコアに対するパッキングの位置はすべて、材料の選択に影響します。
BSTFLEXは、交換用およびOEMエキゾーストサイレンサー製造向けに、グラスファイバー、玄武岩繊維、ステンレススチールウール、およびカスタマイズされたエキゾーストパッキング構造を供給しています。
マフラーパッキング材料を見る | パッキングの推奨を依頼する

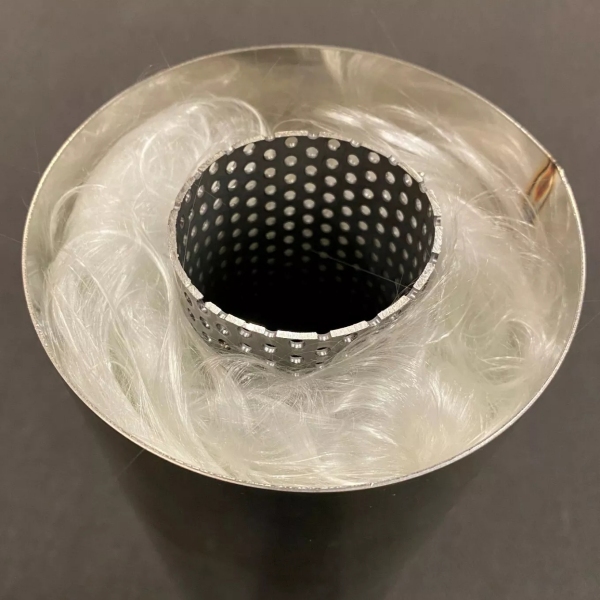

4ストローク用サイレンサーは通常、パンチングコアの周囲をパッキング材が覆う吸収セクションを使用します。排気ガスはコア内部に留まり、音響エネルギーはパンチングの穴を通って周囲の繊維材料へと伝わります。
要求の厳しい用途では、コアに近い材料が持続的な熱、振動、排気パルスにさらされる可能性があります。したがって、技術的な問いは単に次のようなものではありません。
「4ストローク用マフラーにはどのパッキングが適合するか？」
より有用な仕様を求める問いは次の通りです。
BSTFLEXは、4ストローク用エキゾーストサイレンサー向けにいくつかの材料の方向性を提案しています。これらはすべて高温用パッキングとして説明できるからといって、互換性のある製品として扱われるべきではありません。
| 材料の方向性 | なぜそれが選択されるのか | 一般的な仕様に関する質問 |
|---|---|---|
| グラスファイバー製マフラーパッキング | オートバイ、パワースポーツ、および高性能エキゾーストサイレンサー用の一般的な音響パッキング材料。 | 繊維構造、パッキング重量、密度、寸法、および使用温度。 |
| 玄武岩繊維製マフラーパッキング | 従来のグラスファイバー製パッキングよりも高い耐熱性が求められる用途向けの、代替となる鉱物繊維構造。 | 動作温度、パッキングの形状、繊維重量、および必要な使用条件。 |
| ステンレススチールウール | 熱や繊維の侵食が重要な考慮事項となる場所で、金属製パッキングまたは保護層としてパンチングコアの近くに配置できます。 | 鋼種、繊維構造、層の厚さ、パッキング重量、およびサイレンサー内部での位置。 |
| 複合パッキングシステム | 異なる材料を組み合わせることで、内層が過酷なコア条件を管理し、周囲の繊維層が主要な音響パッキング容積を提供します。 | 層の順序、材料の組み合わせ、寸法、充填重量、および保持方法。 |
| 封入済みパッキング | よりクリーンな取り扱いと再現性のある製造組み立てのために、メッシュバッグ、ピロー、またはソックスに保持された繊維状パッキング。 | 完成品のOD（外径）、ID（内径）、長さ、充填重量、密度、および梱包。 |

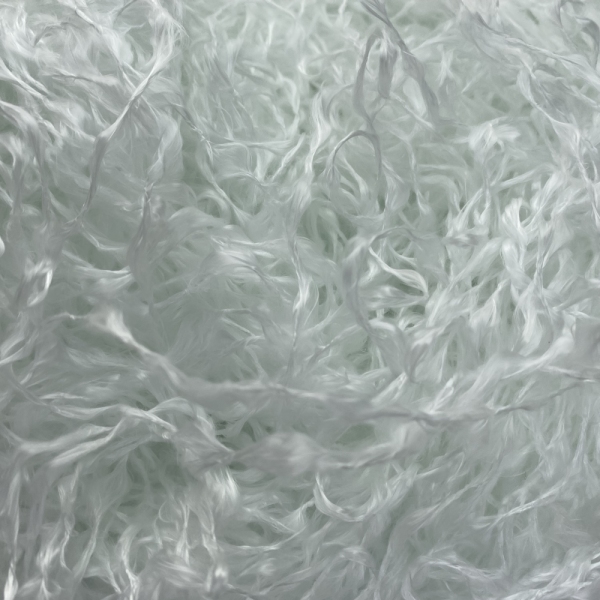

グラスファイバーは、以下の用途において重要な選択肢であり続けています。4ストローク用エキゾーストパッキングなぜなら、繊維状のガラス構造は、通常の有機断熱材をはるかに超える温度に耐えながら、吸音性を提供できるからです。
しかし、実際の仕様では、単に「グラスファイバー」と呼ぶのではなく、ガラス繊維の構造を特定する必要があります。
購入時の重要な詳細事項は以下の通りです。
OEM生産や、バラ状の繊維の取り扱いが望ましくない用途向けに、BSTFLEXは以下を提供可能です。織りガラスメッシュバッグ付きグラスファイバー製マフラーパッキングソックス ガラス繊維の充填材は織りガラスメッシュ構造の中に封入されており、直径、長さ、充填重量、および必要な充填密度に応じてカスタマイズ可能です。
4ストロークエンジンの用途すべてが同じ温度で動作するわけではありません。高性能バイク、レーシングエンジン、および過酷な使用環境のエキゾーストシステムでは、パンチングコアに最も近い素材に対して、より厳しい熱条件が課される可能性があります。
BSTFLEXは以下を提供しています。LAVAロックファイバー製バサルトマフラーパッキングこれは、高温サイレンサー用途向けの別の素材オプションです。
バサルトは、単にカタログスペック上の耐熱温度が高いという理由だけで選択すべきではありません。適切な素材かどうかは、排気システム全体の設計によって決まります。
バサルトパッキングを評価する際は、以下を提供してください。
パンチングパイプのすぐ周囲の領域は、排気熱、ガスの動き、および振動の最も過酷な組み合わせにさらされる可能性があります。
そのため、一部の高温用サイレンサー構造では、パンチングコアと主要な繊維状吸音パッキングの間に金属層を使用しています。
排気設計に応じて、この層にはステンレススチールウール、ニット状の金属素材、または保持スクリーンが使用されます。
BSTFLEXは以下を供給しています。マフラーパッキング保持用ステンレススチール製エキゾーストスクリーンこれは、パッキングのさらなる封じ込めが必要な用途向けです。
このようなコンポーネントの目的は、主要な吸音充填材とは異なります。したがって、OEM図面や部品表（BOM）には個別に指定する必要があります。
要求の厳しい4ストロークサイレンサーにとって有用なアプローチは、マフラーの空洞全体を1つの素材で満たすのではなく、層状構造にすることです。
簡略化した構成は以下の通りです。
この構成により、各素材が異なる役割を果たすことができます。金属製の内部層は、コア側の直接的な環境から周囲の繊維を保護するのに役立ち、繊維層はより大きな吸音容積を提供します。
必要な金属層の厚さ、密度、および重なりは、再充填時に任意に選択するのではなく、承認されたエキゾースト設計に従う必要があります。
この素材ファミリーの詳細な議論については、以下を参照してください。高温エキゾーストシステム用ステンレススチールウールマフラーパッキング。
同じ素材でも、取り付け密度が異なると性能が変わる可能性があります。
パッキングが少なすぎると空隙が生じ、素材が動いて吸音の一貫性が低下する可能性があります。過度の圧縮は繊維構造を変化させ、パッキングが意図した通りに機能しなくなる可能性があります。
OEMエキゾーストの製造においては、「しっかりと詰める」といった主観的な指示に頼るのではなく、測定可能なパッキング量を指定する方が適切です。
有用な製造仕様には以下が含まれます。
中心にパンチングコアがある円筒形マフラーの場合、理論上の環状パッキング容積は以下から推定できます。
V = π × (D2 - d2) × L / 4000
寸法をミリメートルで入力する場合：
承認済みの充填密度が既に判明している場合：
充填質量＝充填体積×充填密度。
この計算式は利用可能な体積を算出するものです。～ではない新しい排気設計に適した充填密度を決定するものではありません。必要な値は、既存の仕様、プロトタイプ開発、または用途試験から導き出す必要があります。
反復生産において、繊維の量を重量で指定することで、サイレンサー間の品質の一貫性を向上させることができます。
各組立作業員が充填の圧縮度を目視で判断する代わりに、メーカーはすべての排気ユニットに対して規定量の材料を使用することができます。
BSTFLEXは、以下に基づいて充填コンポーネントを開発できます：
オートバイ用マフラーは、4ストロークマフラーパッキング材の主要な用途の一つです。
用途には以下が含まれます：
モデル専用の交換キットは、オートバイの排気量だけで選ぶのではなく、実際のマフラーに適合させる必要があります。同様のエンジンを搭載した2つのサイレンサーであっても、コア径、シェル寸法、充填体積が異なる場合があります。
4ストロークのATVおよびUTVエキゾーストシステムでも、パンチングコアの周囲に交換可能な吸音パッキングが使用される場合があります。
これらの用途では、購入者は以下を確認する必要があります：
排気系を持続的な高負荷、レース、または過酷なオフロード条件下で使用する場合は、材料の推奨を依頼する際にその旨をお知らせください。
パフォーマンス排気系の用途では、最も耐熱性の高い繊維が自動的に最適なパッキングになるという誤解が生じがちです。
実際には、材料の選定は設計全体を考慮する必要があります：
その結果、単一の「レース用パッキング」ではなく、グラスファイバー、玄武岩、金属繊維構造、または多層の組み合わせが選ばれる可能性があります。
| 供給形態 | 利点 | 主な購入者 |
|---|---|---|
| バルク繊維 | 柔軟な充填と加工 | 確立された内部パッキングプロセスを持つ排気系メーカー |

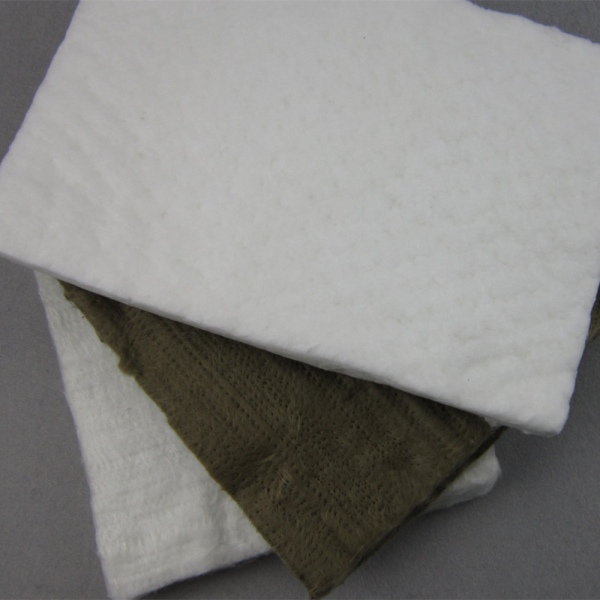

| グラスファイバーマット | 定義されたシート形状と便利なラッピング | 交換用および生産用アプリケーション |
| パッキングピロー | 封入された充填材とあらかじめ決められた量 | リパッキングキットおよび繰り返し組み立て |
| メッシュパッキングソックス | クリーンな取り扱いと制御されたコンポーネント形状 | OEM生産および交換用キット |
| カスタムプリフォーム | 特定のサイレンサーに合わせて開発 | 大量生産のOEM排気系製造 |
| 複合パッキング | 異なる熱的および音響的機能に割り当てられた異なる材料 | 過酷な使用環境および高温用サイレンサー |
新しい排気系プログラムの場合、BSTFLEXは図面、寸法情報、または既存のパッキングサンプルから作業を進めることができます。
一般的な開発手順は以下の通りです：
サイレンサー形状 → 材料選定 → 目標パッキング量 → パッキング構造 → プロトタイプ → サイレンサー検証 → 承認済み仕様 → 量産供給
これは、マフラーを組み立てるたびに生の梱包材を切断して計量するのではなく、すぐに生産に使用できるコンポーネントを求めるメーカーにとって特に有用です。
| 排気用途 | オートバイ、モトクロス、ATV、UTV、レース、自動車、またはその他のシステム |
|---|---|
| エンジン | 該当する場合の4ストロークエンジンタイプおよび排気量 |
| パンチングコア外径（OD） | 測定値または図面寸法 |
| シェル内径（ID） | パッキングチャンバーの内寸 |
| パッキング長さ | 有効な音響パッキングセクション |
| 既存の材料 | グラスファイバー、玄武岩、ステンレススチールウール、または複合構造 |
| パッキング重量 | 既存の乾燥重量、または既知の場合は必要な目標重量 |
| 温度 | 測定場所を特定した連続値およびピーク値 |
| 供給形態 | ファイバー、マット、ピロー、バッグ、ソックス、またはカスタムプリフォーム |
| 数量 | プロトタイプの要件および予想される生産量 |
| 参照 | 図面、写真、または現物サンプル |
排気メーカーは、汎用の詰め替えシート以上のものを必要とすることがよくあります。BSTFLEXは、材料が管理された生産コンポーネントとなるカスタマイズされたパッキングプログラムをサポートしています。
カスタマイズには以下が含まれます：
その他のOEM機能については、以下をご覧ください。OEM排気サイレンサー向けマフラーパッキングメーカー。
すべての4ストローク用マフラーに最適な単一の素材というものはありません。グラスファイバーが広く使用されていますが、より過酷な熱条件には玄武岩（バサルト）や複合構造の素材を検討できます。選択は、サイレンサーの設計、パッキング温度、素材の仕様、必要な密度、および保持システムに基づいて行う必要があります。
これらの用語は、普遍的な素材仕様ではなく、意図された排気用途を表しています。どちらのシステムも繊維状の吸音パッキングを使用できますが、熱条件、サイレンサー設計、汚染メカニズム、パッキング量、およびOEM仕様が異なる場合があります。必ず実際のサイレンサーに合わせてパッキングを選択してください。
はい。グラスファイバーは、多くの4ストロークモーターサイクルやパワースポーツ用サイレンサーにおいて、吸音パッキングとして一般的に使用されています。適切な繊維構造と使用温度が、排気用途に適合している必要があります。
排気設計において、検討中のグラスファイバーグレードよりも高い耐熱性能を持つミネラルファイバーパッキングが必要な場合に、玄武岩（バサルト）を評価できます。実際の適合性は、用途温度、パッキング構造、および検証要件に基づいて確認する必要があります。
一部のサイレンサー構造では、金属製の保護層またはパッキング層として、パンチング加工されたコアの近くにステンレススチールウールが配置されます。これは、周囲の繊維素材をコア側の過酷な条件から保護するのに役立ちます。必要な構造は、元の排気設計によって異なります。
「可能な限りきつく」という普遍的なルールが、定義されたパッキング仕様に取って代わるべきではありません。可能な場合は、指定された乾燥充填重量または取り付け密度を使用してください。OEM生産では、サイレンサー間の整合性を向上させるために、これらの値を管理する必要があります。
可能な限り、マフラーメーカーが指定した量を使用してください。カスタム排気開発の場合は、利用可能なパッキング容積を決定し、既存の仕様またはプロトタイプ検証を通じて必要な取り付け密度を確立してください。
はい。BSTFLEXは、グラスファイバー、玄武岩（バサルト）、ステンレススチールウール、およびそれらを組み合わせたマフラーパッキング構造を提供できます。カスタマイズには、図面、寸法、または物理的なサンプルに基づいた、素材、寸法、パッキング重量、密度、封じ込め構造、および梱包が含まれます。
新しい4ストローク排気プログラム、または既存の交換用パッキングの要件については、サイレンサーの図面、コア径、シェルの寸法、パッキングの長さ、現在の素材、パッキング重量、および動作条件をBSTFLEXまでお送りください。
情報を検討し、プロトタイプ評価およびOEM生産に適したグラスファイバー、玄武岩（バサルト）、ステンレススチールウール、または複合パッキング構造を開発いたします。
