ステンレス製排気ヒートシールド材質ガイド（304 vs 321 vs 316 vs 430）

ステンレス鋼は、最も広く使用されている材料の一つです。 排気熱シールド 耐熱性、耐久性、コスト、成形性のバランスが優れているためです。このガイドでは、用途（ターボ、ダウンパイプ、触媒コンバーター、マニホールド）に適したステンレスグレードの選び方、ヒートシールド構造が性能に与える影響、そしてOEMの迅速な見積もりに必要な情報について説明します。

BSTFLEXは、排気熱シールドソリューション（熱シールドシート、成形パネル、エンボス加工シールド、バリアマット、スリーブ、テープ、ターボブランケットなど）を幅広く製造しています。既製品のご購入、またはカスタムメイドのソリューションをご希望の場合は、こちらからお問い合わせください。 排気ヒートシールドシリーズの詳細 。

1) ステンレス製排気ヒートシールドが使用される場所

ステンレス製のヒートシールドは、熱の放出を抑える必要があるあらゆる場所でよく使用されます。 放射熱 排気部品からの熱を遮断し、近くの配線、ホース、センサー、プラスチック部品、ボディパネルを保護します。典型的な熱源は以下の通りです。

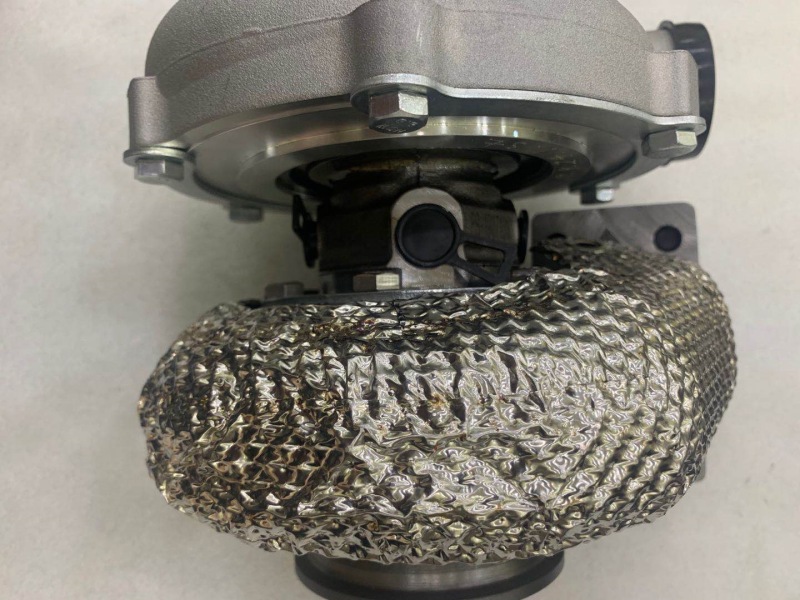

• ターボチャージャーホットサイド : 高放射熱 + 熱サイクル
• 縦樋 : 密閉包装、動作中の温度維持
• 触媒コンバーター : 長時間のヒートソークと高い表面温度
• 排気マニホールド : 頻繁な加熱/冷却サイクルと振動
• 車体下部の熱管理 : 床、トンネル、燃料/ブレーキライン保護

2) 実際に熱を下げるもの：エアギャップ、表面設計、多層構造

エアギャップ（輻射熱に最も重要）

放射熱制御、安定した環境の創出と維持のため エアギャップ 熱源とシールド間の隙間は、性能を左右する最大の要因となることがよくあります。スタンドオフ、ブラケット、またはエンボス加工を施すことで、振動下でも隙間を一定に保つことができます。

エンボス加工/ディンプル加工パネル

エンボス加工により剛性が向上し、パネルが高温部品に押し潰されるのを防ぎます。また、振動負荷を分散させることで、バズ音やガタガタ音を軽減し、耐久性も向上します。

単層ヒートシールドと多層ヒートシールド（断熱裏地付き）

ステンレスシート1枚で放射熱を反射・遮断できます。より厳しい条件が求められるエリアには、 多層熱シールド (ステンレス表面 + 断熱コア + オプションの裏地) により、スペースに余裕がある場合、熱伝達をさらに低減できます。

3) ステンレスグレードの選択（購入者の意思決定ロジック）

ステンレスの選択は主に 気温の厳しさ 、 熱サイクリング 、 腐食環境 （道路の塩、海水、化学物質）、そして 必要な成形性 スタンプまたは成形されたシールド用。

アプリケーションが通常のステンレス シールドの限界を定期的に超える場合は、最も厳しいターボ/ダウンパイプの熱ゾーンにニッケル合金 (合金 625 など) の使用を検討してください。 合金625（インコネル625）ヒートシールド 。

4) ステンレスヒートシールド製品形態（入手可能なもの）

• 遮熱シート・バリアシート : フラットシートまたはカスタムカットパターン
• 成形/スタンプパネル : ブラケットと取り付け形状に合わせて作られたシールド
• エンボス加工パネル : 剛性とエアギャップの安定性のためのディンプルパターン
• 断熱材付きバリア : ステンレスの表面と断熱コアでより高い熱低減を実現
• ヒートシールドスリーブ/ラップ/テープ : パイプ、ホース、または局所的なゾーンの保護ソリューション

5) 購入者チェックリスト: 迅速な見積もりを得るために送るべきもの

• 適用箇所: ターボ / ダウンパイプ / 触媒コンバーター / マニホールド / アンダーボディ
• 利用可能なスペースと取り付け制約（写真でも可）
• 対象となる保護区域の規模と望ましい範囲
• 推奨構造：シート/成形パネル/エンボス加工/断熱材付き多層
• 目標数量とプロジェクト段階（試作または量産）
• 図面/CAD（可能な場合）および設置温度に関する注記（可能な場合）

BSTFLEXにお問い合わせください（見積りのために図面を送信してください）

よくある質問

排気熱シールドに最適なステンレスのグレードはどれですか?

多くの排気用途において、304はコスト効率の高い選択肢です。高温および熱サイクル（特にターボチャージャー/ダウンパイプ付近）が予想される場合は、321が一般的に選ばれます。耐腐食性を重視する場合（道路の塩分や海洋への曝露など）は、316が適している場合があります。

エンボス加工をすると遮熱性能は向上しますか？

エンボス加工は主に剛性を向上させ、振動下でもエアギャップを維持するのに役立ちます。安定したエアギャップは輻射熱制御に不可欠であるため、エンボス加工された設計は実使用環境における性能と耐久性を向上させることができます。

単層ヒートシールドと断熱裏打ちヒートシールド：どのように選択すればよいですか?

単層のステンレスシールドは、スペースが限られており、熱レベルが中程度の場合に適しています。断熱材を裏打ちした多層シールドは、より高い熱遮断効果が必要で、断熱コアを追加できる十分なパッケージスペースがある場合に使用されます。

ステンレス製ヒートシールドの見積もりにはどのような情報が必要ですか?

適用場所、寸法、希望するステンレスのグレード（ご指定の場合）、目標数量、図面／写真などを共有してください。温度データや目標表面温度などがあれば、それも含めていただくと、材料や構造の提案が迅速に進みます。
