ステンレススチールウール製マフラーパッキングパッドとロールの比較：切断歩留まり、ピース重量、およびOEM供給

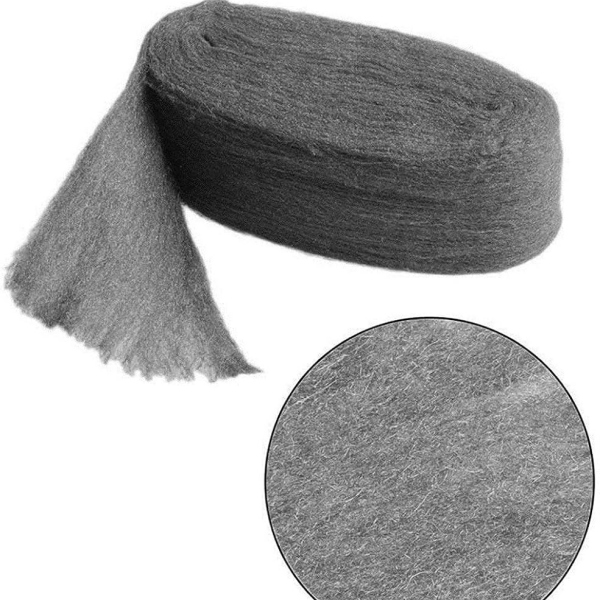

ステンレススチールウール製のマフラーパッキングは、連続ロール材、カット済みパッド、または準備されたコアスリーブとして提供できます。これらの形状には同じ一般的な金属繊維材料を使用できますが、エキゾーストメーカーにおける切断、計量、成形、検査の作業負荷が異なります。

OEM調達において、有用な比較は単なるロール単価とピース単価の比較ではありません。購入者は、使用可能な歩留まり、サイレンサーあたりのウール質量、カット済み品の寸法、組み立て準備、および承認されたコア側の層を再現するために必要な管理を比較する必要があります。

BSTFLEXはステンレススチールウール製エキゾーストマフラーパッキング、ステンレススチールウールリールおよび加工済み形状、および準備されたスチールウール製マフラーコアスリーブを提供しています。このガイドでは、これらを互換性のある製品として扱うことなく、ロール供給、カット済みウールパッド、完成部品の間でどのように選択すべきかを説明します。

ステンレススチールウールマフラーパッキングパッドとは？

A ステンレススチールウールパッドは、特定のパッキング箇所に合わせて、金属繊維材料からカットまたは成形された特定のパーツです。長方形、成形型、積層型、またはパンチングコアの周囲に巻き付けられるように準備されている場合があります。

「パッド」という言葉は、以下を定義するものではありません。

• ステンレス鋼の合金；
• 繊維のグレードまたは寸法；
• パーツ内のウールの質量；
• 供給される厚さ；
• 支持メッシュが含まれているかどうか；
• またはパッドが最終取り付けの準備ができているかどうか。

リピート注文の場合、パッドは図面、材料仕様、および目標ピース重量によって識別される必要があります。ロールから目分量で切り出されたバラのピースは、自動的に管理されたOEM部品になるわけではありません。

ロール、パッド、およびコアスリーブは異なる供給レベルです

ロールは複数の品番に対して柔軟性を提供します。パッドは切断と重量管理をサプライヤーに移譲します。準備されたスリーブは、追加の成形および封じ込め作業を移譲します。最適な選択は、生産量、モデルのバリエーション、および顧客の既存の設備によって異なります。

供給形態を選択する前にウールを指定してください

ロールとパッドの見積もりは、同じ承認済み材料を指している場合にのみ比較可能です。

仕様書には以下の事項を明記する必要があります：

• ステンレス鋼合金；
• 繊維のグレードまたは細さの定義；
• 繊維の寸法範囲および測定基準；
• 供給時の状態；
• 該当する場合の単位長さまたは単位面積あたりの質量；
• 必要な技術文書および材料ドキュメント。

未承認のウールグレードで作られたプレカットパッドは、寸法と重量が一致しているという理由だけでは、承認済みロールと同等とは見なされません。

より幅広い材料選定の検討事項については、次のBSTFLEXガイドをご覧ください：高温排気システム用ステンレス鋼ウールマフラーパッキング。

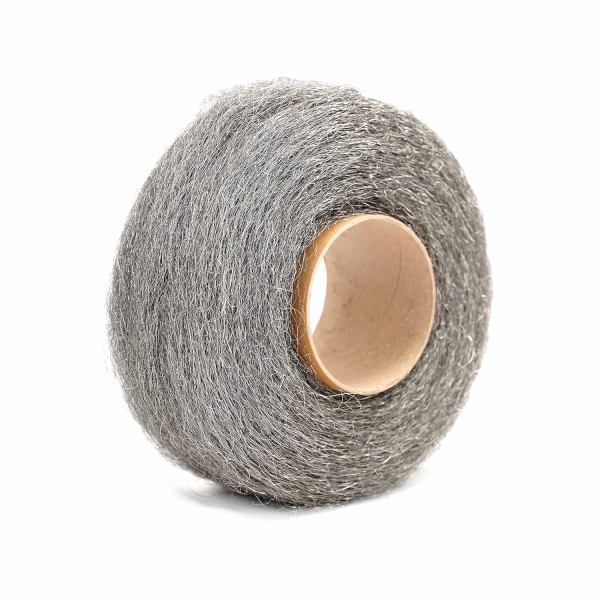

ロール供給：制御幅、線質量、および使用可能長さ

ステンレス鋼ウールロールは、顧客が材料の使用量を計算できる値に基づいて購入されるべきです。

有用な購入項目には以下が含まれます：

• 使用可能なロール幅；
• 正味のウール質量；
• 単位長さあたりの質量；
• 管理されている場合の公称ロール長さ；
• ロール芯またはリールの寸法；
• 関連する場合、継ぎ目の数と位置；
• 梱包とロットの識別。

ロールの外径を唯一の数量確認手段として使用すべきではありません。巻き付けの圧縮度、リールのサイズ、およびウールの構造によって、実際の使用可能質量を変えることなく外径が変化する可能性があります。

BSTFLEX Muffler Packing Stainless Steel Wool Reelは、ロール形式での供給および加工済み形状の主要な製品リファレンスです。

線質量からウール重量を計算する

ロールの線質量が承認されている場合：

ピース重量 ＝ 切断長さ × 単位長さあたりのウール質量。

例として、材料の仕様が50 g/mで、1つの部品に0.8 m必要な場合：

0.8 m × 50 g/m ＝ 切断ピースあたり40 g。

これらの数値は計算例を示すものにすぎません。これらはBSTFLEXの標準仕様や推奨されるマフラーパッキング重量ではありません。

1つの消音器に複数のストリップを使用する場合：

総ウール充填量 ＝ 1つのストリップの重量 × ストリップの数。

組み立て時に未測定の材料を追加するのではなく、承認された切断長さに重ね代とトリミングを含めてください。

ロール材料をプレカットパッドに加工する

A pre-cut muffler packing pad制御された幅、長さ、および目標質量を持つべきである。

パッド図面では以下を指定できます：

• 仕上がり丈；
• 仕上がり幅；
• 合意された条件における公称厚さ；
• 目標ウール質量;
• 繊維構造に対する配向;
• 許容端部条件；
• 部品番号とリビジョン;
• サイレンサーあたりの数量。

連続ロールから材料を切り出す場合、サプライヤーは、顧客が長方形のピース、成形された打ち抜き品、積層パッド、または部分的に成形されたラップのどれを必要としているかを把握しておく必要があります。

すべての裁断ピースをダイカット（打ち抜き）と表現しないでください。ストレートナイフ裁断、ロータリー裁断、シャーリング、ダイカットは異なる加工方法であり、それぞれ異なる端部の状態や金型要件を生み出す可能性があります。

パッドの重量は厚さ単体よりも有用である

ステンレススチールウールは圧縮性があります。パッドは、力を加えていない状態では厚く見えても、取り付け後にははるかに薄くなることがあります。

継続的な供給のために、以下の両方を定義してください：

• 各パッドの材料質量；
• および取り扱いや適合に必要な厚さまたは外形。

厚さがどのように測定されるかを明記してください：

• 力を加えていない状態で；
• 指定された荷重下で；
• 梱包圧縮後、
• またはコアの周囲への装着後。

非拘束状態でのサプライヤーの測定値と、装着後のお客様の測定値とを比較して、その差を製品の欠陥として扱わないでください。

裁断歩留まりがロール供給の実際のコストを決定する

ロール価格は、使用可能な合格済みの個数あたりのコストに換算する必要があります。

簡単な一次元の裁断計画の場合：

ロールあたりの公称個数 = 使用可能なロール長 / 合格した裁断長。

実際の歩留まりは、以下のような理由で低くなる可能性があります：

• 段取り用の個数、
• 損傷した端部、
• 接続部（スプライス）、
• 長さのバラツキ、
• 不合格の裁断品、
• 検査サンプル用に確保された材料。

広幅ロールから成形品を裁断する場合は、代わりに面積計算またはネステイング計算を使用してください。すべての端材を別のマフラーに配置できると仮定するのではなく、使用可能な歩留まりを記録してください。

追加の購買余量（手配余裕）は、生産ロットの計画値にとどめる必要があります。各サイレンサーに無理に詰め込むための追加のウールではありません。

プリカットパッドにより繰り返し組み立てが向上する場合

プリカットパッドは、次の場合に検討する価値があります：

• 同じサイレンサーを繰り返し組み立てる場合、
• 作業者が現在ワークステーションでウールを手動で裁断している場合、
• 作業者によって個片重量にばらつきがある場合。
• 追跡可能な品番が必要な場合。
• マフラーのモデルごとに材料キットを明確に分ける必要がある場合。
• 購入者が個別包装やプライベートブランド（PB）ラベル付けを希望している場合。

メリットは実際の生産ラインで測定する必要があります。ロール供給と事前カット済み供給について、材料準備、計量、組み立て、検査、手直しを比較してください。

個片単価が高くなっても、ライン側での重複したカットや確認作業がなくなることで、プロセス全体のコストが削減される場合があります。逆に、効率的な加工設備を備えた工場では、ロール供給が好まれる場合があります。

ロール供給が適している場合

ロール材は、以下のような場合により実用的となる可能性があります。

• お客様が多品種少量のサイレンサーバリエーションを製造している場合。
• 開発中に寸法が頻繁に変更される場合。
• 工場には管理された切断および計量設備がある。
• ウールはいくつかの異なる部品フォーマットで使用される。
• 在庫の柔軟性は、1ピースの取り付け速度よりも重要である。

ロール供給には依然として管理された製造指示が必要である。オペレーターは見た目だけで切断長や材料の数量を決定してはならない。

プレカットパッド対準備済みマフラーコアスリーブ

パッドは通常、成形や包み込みをまだ必要とする素材のピースです。コアスリーブは、有孔チューブの周りに開発された、より完成度の高い部品です。

BSTFLEX スチールウールマフラーコアスリーブは、ステンレススチールウールと、それを支えるステンレススチール製織網を組み合わせています。ワイヤークロスとウールは、承認された部品表（BOM）において別々の材料として維持される必要があります。

パッド図にコア幾何学を表示する

フラットなパッドであっても、取り付けられたジオメトリから展開する必要があります。

以下を提供：

• 有孔コアの外径；
• 被覆されたコアの長さ；
• 必要な層の数；
• 重ね合わせまたは突き合わせ継ぎ手の配置；
• 固定方法；
• 周囲の音響パッキング材；
• 利用可能なシェルのクリアランス。

均一な円形コアの場合、重ね合わせ前の最小幾何学的ラップ長は次のように推定できます：

コア外周 ＝ π × 外径。

ラップ層や支持布によって有効径が変化する場合は、裸のコア径ではなく、適切な取り付け状態の外形寸法を使用してください。

最終的なカット長には、承認された重ね合わせ寸法と取り扱い代も必要です。円周の公式だけで完成品の製造寸法を決めないでください。

重ね合わせと層数の管理

重ね合わせが多いと、局所的にウールが多くなります。層が増えると、材料の量と取り付け厚さの両方が増加します。

図面には次のように記載する必要があります：

• ウール層の数；
• 開始位置；
• 重ね合わせ幅；
• 継ぎ手が揃っているか、互い違いになっているか；
• タイまたは支持メッシュの位置；
• 許可されたトリミング。

部品が十分に厚いと感じられるようになるまで、作業者ごとに巻き付けを行わせないでください。管理されたピース重量と規定されたオーバーラップにより、再現性のある基準が得られます。

ウールとメインの吸音パッキンを分けて保管してください

ステンレススチールウールは、周囲のグラスファイバーまたは玄武岩系パッキンを保護するために、有孔コアの近くで使用されることがよくあります。これを吸音パッキンの総充填量として自動的に含めるべきではありません。

多層サイレンサーの場合は、個別に特定してください：

• ステンレススチールウールの質量；
• メインの吸音ファイバーの質量；
• 保持スクリーンまたはメッシュの質量；
• 仕上がりパッキン体積。

ウール層がより厚くまたは重くなった場合は、メインの繊維状充填材用に残されたスペースを再確認してください。元のファイバー充填量をより狭いスペースに無理に詰め込むと、装着時の密度が変化します。

ロールおよびパッドの受け入れ検査

生産注文の前に、サンプリング計画、測定方法、および受入限界について合意すること。納品後の単一のサンプルから公差を設定しないこと。

OEMおよびプライベートブランド供給向けの梱包

ロールは個別に包装され、材料ロットによって識別される場合がある。プレカットパッドは、数えられたパック、単一コンポーネントのバッグ、またはモデル固有のキットで供給することができる。

梱包要件には以下が含まれる場合がある：

• 顧客部品番号；
• 材料説明；
• ピース重量；
• ピース数量；
• 図面リビジョン；
• ロット番号;
• バーコードまたはQRコード;
• 個別バッグ;
• マスターカートン数量;
• 顧客ブランドラベル。

BSTFLEXは、顧客固有のラベル、個別包装、および一括供給について、OEM Muffler Packing Manufacturing Serviceを通じて議論します。

ロールまたはプレカットパッドのRFQの準備

ステンレススチールウールパッドとロールに関する質問

ステンレススチールウールパッドはコアスリーブと同じですか？

いいえ。パッドは通常、成形または配置をまだ必要とする切断された材料片です。コアスリーブは、定義されたチューブの周囲に設計されたより完成度の高い部品であり、支持用の金網や留め具が含まれている場合があります。

マフラー工場でロールをパッドに切断することはできますか？

はい、材料、切断プロセス、寸法、および片重量が管理されている場合可能です。ロール供給は、すでに適切な加工および検査能力を備えている工場に適しています。

パッドの重量はパッドの厚さよりも重要ですか？

どちらも有用です。重量はウールの量を制御し、厚さと寸法はフィット感や取り扱いに影響します。ウールは圧縮性があるため、厚さだけを材料の量の仕様として使用すべきではありません。

ステンレススチールウールパッドは、グラスファイバーのマフラーパッキングの代わりになりますか？

直接の代替品であると安易に想定しないでください。ステンレススチールウールはコア側の保護層として機能し、グラスファイバーが主な吸音充填材としての役割を果たします。完全な材料の置き換えには、サイレンサー設計の検証が必要です。

BSTFLEXでは、打ち抜き加工されたステンレススチールウールのピースを供給できますか？

BSTFLEXでは、適切なOEMプロジェクトに向けて、ロール、カット形状、チューブ、スリーブの要件を確認できます。評価のために、材料仕様、図面、ピース重量、注文数量、必要な加工方法をお送りください。

ステンレススチールウールロールまたはプレカットパッドをリクエストする

未加工または汎用のマフラーパッキング材料については、BSTFLEX Stainless Steel Wool Exhaust Muffler Packingを確認してください。ロール形式の供給および加工済みピースについては、Stainless Steel Wool Reelを確認してください。ウールと金網を組み合わせた準備済みコンポーネントについては、Steel Wool Muffler Core Sleeveを確認してください。

合金、繊維グレード、ロールまたはピースの寸法、目標ウール質量、コア形状、および予想注文数量をお送りください。その他の吸音パッキング材料およびコンポーネントは、BSTFLEX Muffler Packing rangeでご覧いただけます。
