排気ヒートシールドライナーとは何ですか?

定義（注目のスニペット）: アン 排気ヒートシールドライナー 熱シールドアセンブリ内に設置される内部熱バリアで、高温の排気部品から近くの表面への熱伝達を低減します。通常は、 金属面 （アルミニウムまたはステンレス鋼） 高温断熱層 、または 粘着剤付き または 非粘着性 保持方法によって異なります。

そもそもヒートシールドに「ライナー」が必要な理由

金属製のヒートシールドは、単独では主に物理的なガードと基本的な放射バリアとして機能します。温度変化が激しく、気流も変化する厳しい排気ゾーンでは、金属製のシールドでも熱を伝導し、周囲のカバーやパネルの表面温度が快適温度や材料の限界を超えて上昇する可能性があります。

ライナーは、遮熱システム内に制御された断熱層を追加し、排気レイアウト全体を再設計することなく耐熱性を向上させます。

排気ヒートシールドライナーが熱伝達を低減する仕組み

ライナーは、主に次の 2 つの経路に対応することで熱管理をサポートします。

• 輻射熱: 金属面は赤外線の一部をシールド表面から反射します。
• 伝導熱: 断熱層により、高温側（排気側）から低温側（外面）への熱の流れが遅くなり、表面温度の上昇を抑えます。

実際には、ライナーは、限られた設置スペースと実際の振動に合わせて最適化されたコンパクトな「サーマルスタックアップ」として機能します。

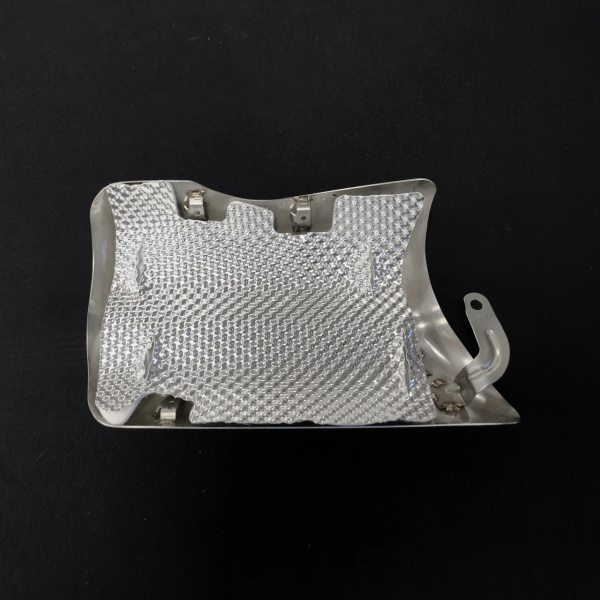

一般的な構造と材料の選択

金属表面処理：アルミニウム vs. ステンレス鋼

アルミニウム表面仕上げ 反射率と低質量が優先される場合に広く使用されます。 ステンレス鋼の表面 通常、過酷な環境や長いサービス間隔など、耐久性、耐摩耗性、耐腐食性がより重要となる場合に選択されます。

断熱層：適切なグレードの選択

断熱層は、熱性能とパッケージングの制約のバランスを考慮して選定されます。選定にあたっては、利用可能なクリアランス、目標温度の低減、振動曝露、デューティサイクル（定常巡航走行、頻繁なアイドリング／ストップ＆スタート、オフロード負荷条件）などが主な要因となります。

粘着剤付き vs. 非粘着剤付き

• 粘着ライナー 組み立てを簡素化し、設置時に一貫した配置を実現するためによく使用されます。
• 非粘着ライナー 機械的な保持が使用される場合、再加工/除去が予想される場合、または表面の準備と接着剤の劣化が懸念される場合に適しています。

使用場所（「シート下ヒートシールド」検索を含む）

このタイプのライナーは、密閉されたパッケージ内で熱を制御する必要がある場所で使用されます。

• オートバイ用排気ヒートシールドアセンブリ

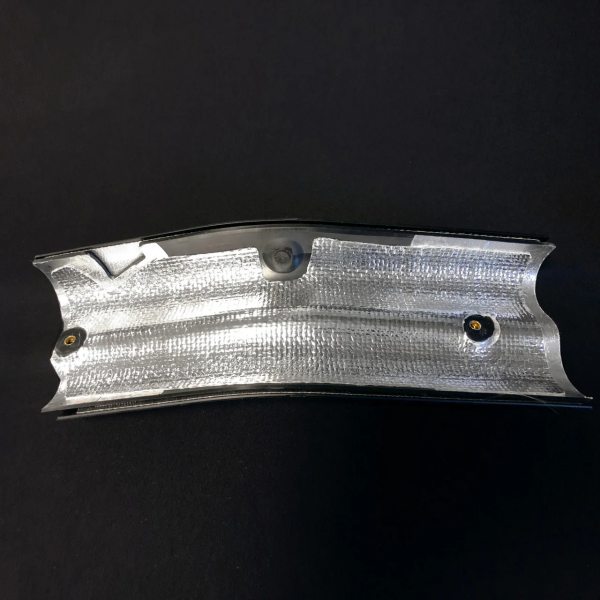

• 座席、サイドパネル、乗客の接触エリア付近の車体下部のホットゾーン（多くの場合、 シート下のヒートシールド ）
• ATV/UTVのシート下とサイドカバーの熱管理エリア
• コンポーネントのクリアランスと熱保護が重要なカスタム排気システム

クイック購入ガイド: RFQ で指定すべき内容

調達する場合 排気ヒートシールドライナーキット OEM/ODM またはアフターマーケット パッケージングの場合、これらのパラメータにより見積りが加速され、再設計サイクルが短縮されます。

• アプリケーションとレイアウト: 車両の種類、排気経路、ホットスポット、写真/図面
• スペース制限（mm）: 振動下で許容される最大厚さ
• 対向金属： 耐久性と環境に基づいてアルミニウムまたはステンレス鋼
• 保持方法: 粘着剤付きまたは非粘着性（機械的保持）
• フォームファクター: ユニバーサルシート（カットフィット）または精密ダイカットキット
• 音量： サンプル量、パイロットラン、年間予測
• 特別な要件: 臭気/煙に対する敏感性、腐食暴露、包装/ラベル

BSTFLEX 製造能力 (OEM/ODM)

BSTFLEXは、自動車およびパワースポーツ用途向けの高温熱保護製品を製造しています。カスタムメイドにも対応しています。 ヒートシールドライナー 以下のプログラム:

• アルミニウムまたはステンレス鋼の表面構造
• さまざまな熱目標とパッケージ制限に対応する複数の断熱オプション
• 組み立て方法に応じて、粘着式または非粘着式の構成を選択できます。
• 図面、テンプレート、サンプルから作成されたユニバーサルシートまたは精密ダイカットキット

見積依頼（RFQ）

BSTFLEX からすぐに見積もりを受け取るには、以下を提供してください。

• 車両モデル/用途および設置場所の写真
• 空間制限（mm）と保護対象領域
• 表面金属の好み（アルミニウムまたはステンレス鋼）
• 接着剤の必要量（接着剤あり / 接着剤なし）
• 数量（試算発注量＋年間予測量）
• 特別な要件（温度目標、振動、パッケージ/ブランディング）

当社チームが適切な施工をご提案し、速やかにお見積りをご返信いたします。

よくある質問

ヒートシールドとヒートシールドライナーの違いは何ですか?
ヒートシールドは外側の保護カバーです。ライナーは内部の断熱層で、ヒートシールドシステムの熱抵抗を高め、外表面の温度上昇を抑えます。

表面層にはアルミニウムとステンレスのどちらが適していますか?
アルミニウムは反射率と軽量性から一般的に選ばれます。ステンレス鋼は耐久性、耐摩耗性、耐腐食性から選ばれることが多いです。選定は環境と耐用年数目標に応じて異なります。

粘着剤付きライナーはいつ選択すればよいですか?
配置を簡素化し、組み立てを迅速化したい場合は、粘着剤付きの設計をお選びください。機械的な保持力を重視したり、取り外しや再加工が容易であることが重要な場合は、非粘着タイプの設計をお選びください。

これをカスタムキットとして提供することはできますか?
はい。メーカーは、図面、テンプレート、サンプルに基づいて、汎用シートまたは精密ダイカットキットを提供できます。
