その構造は、一般的にファイバーグラスの織物をベースに、反射性のあるアルミニウムの外層を組み合わせています。ファイバーグラス層は柔軟性と構造的なサポートを提供し、アルミナイズド加工された表面は、保護対象の配線への放射熱の伝達を低減するのに役立ちます。
自動車用途において、適切なスリーブを選択するには、耐熱温度を選ぶだけでは不十分です。エンジニアは、熱源の温度、クリアランス、ハーネスの直径、コネクタのサイズ、取り付け順序、スリーブの柔軟性、摩耗への曝露、および保護対象の配線アセンブリに求められる温度も考慮する必要があります。
BSTFLEXは以下を製造しています：アルミナイズド熱保護スリーブ自動車用ワイヤーハーネス、ケーブル、ホース、流体ライン向けに、標準仕様およびカスタム仕様の構造で提供しています。

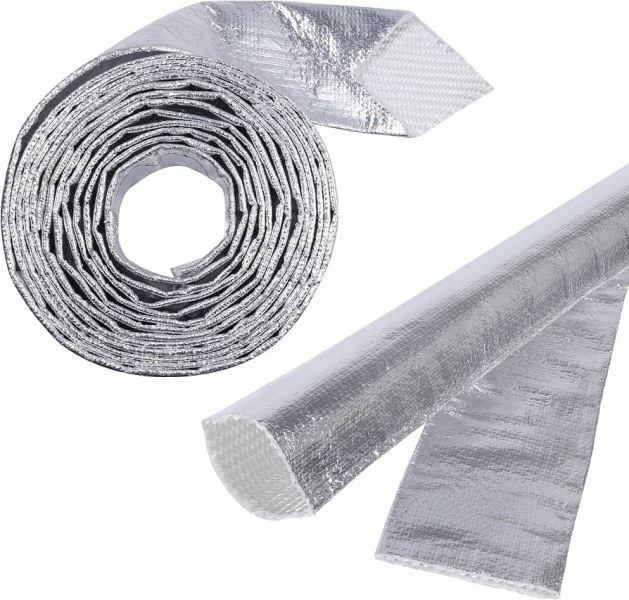

「アルミナイズド・ファイバーグラス・スリーブ」とは、ファイバーグラスの織物とアルミニウムベースの反射外層を組み合わせて作られた、柔軟性のある熱保護スリーブです。
このスリーブは、主に放射エネルギーによる熱曝露を低減するように設計されています。高温のエキゾーストコンポーネントは、ハーネスが熱い表面に接触していなくても、近くの配線に大きな熱を伝える可能性があります。反射性の外装はスリーブが吸収する放射エネルギー量を制限するのに役立ち、ファイバーグラス層はさらなる断熱と機械的なサポートを提供します。
必要な構造に応じて、反射面には以下が使用される場合があります：
ファイバーグラスのベースは、編組、織り、縫製、または多層複合スリーブへの組み込みが可能です。
ファイバーグラスは、多くの従来のポリマー材料を損傷させる温度に耐えながら、柔軟な繊維構造を提供できるため、自動車の熱保護に一般的に使用されています。
アルミナイズド・スリーブにおいて、ファイバーグラス層はいくつかの機能を果たします：
ファイバーグラスの構造は、アルミニウム層とは別に評価されるべきではありません。完成したスリーブの性能は、反射面、ファイバーグラス構造、接着剤や接合方法、縫い目の構造、取り付け方法を含むシステム全体に依存します。
アルミニウムの外表面が使用されるのは、清潔で反射性の高い金属表面が放射熱の吸収を低減できるためです。
これは、ワイヤーハーネスが以下の近くに配置される場合に特に有効です：
放射熱保護は、直接接触による断熱とは異なります。スリーブが高温のエキゾーストコンポーネントに押し付けられている場合、伝導熱がより重要になります。そのような状況では、反射面だけでは十分な保護を提供できない可能性があります。
自動車用配線は、ハーネスに異なる温度制限を持つ複数の材料が含まれているため、局所的な熱暴露に対して特に敏感です。
一般的なハーネスには以下が含まれます：
したがって、ハーネス全体の最大許容温度は、導体そのものではなく、これらのコンポーネントのいずれかによって制限される場合があります。
「アルミナイズドワイヤーハーネススリーブ」は、ハーネスの柔軟性を維持し、車両の必要な配線経路に沿わせたまま、これらの材料に到達する熱負荷を軽減するために使用されます。
アルミナイズドグラスファイバースリーブは、車両の多くの熱管理箇所で使用できます。
一般的な用途には以下が含まれます：
同じ反射スリーブ技術は、放射熱が主な熱問題となるホースや流体ラインの周囲にも使用できます。
「アルミ箔グラスファイバースリーブ」は、一般的にグラスファイバー基材と箔ベースの反射面を組み合わせて使用します。
この構造により、光沢のある金属製の外観を実現しつつ、内部のテキスタイルスリーブの柔軟性を維持しています。
完成品には以下が使用される場合があります：
正確な設計は、必要な直径、柔軟性、製造方法、および最終使用環境によって異なります。
すべての遮熱スリーブがまったく同じ金属層を使用しているわけではありません。
アルミ箔構造では、基材となる繊維に接着またはラミネートされた薄い金属箔を使用します。アルミ蒸着フィルムでは、外側構造の一部として反射性のアルミコーティングフィルムを使用します。
これらの構造を比較する際、購買担当者は以下の点を考慮する必要があります。
選択する材料は、反射面の外観だけで選ぶのではなく、実際の使用環境に合わせて選定する必要があります。
現代のエンジンルームでは、スペースが限られていることがよくあります。かさばる遮熱材は、ブラケット、コネクタ、隣接するホース、または可動部品と干渉する可能性があります。
このような用途では、比較的に厚みを抑えた遮熱スリーブが好まれる場合があります。
省スペース型スリーブは、特に次のような場合に有効です。
ただし、スリーブの厚さを減らすと、断熱性能も低下する可能性があります。そのため、設計時には設置スペースと必要な遮熱効果のバランスをとる必要があります。
製造方法の違いによって、スリーブの形状や特性が異なります。

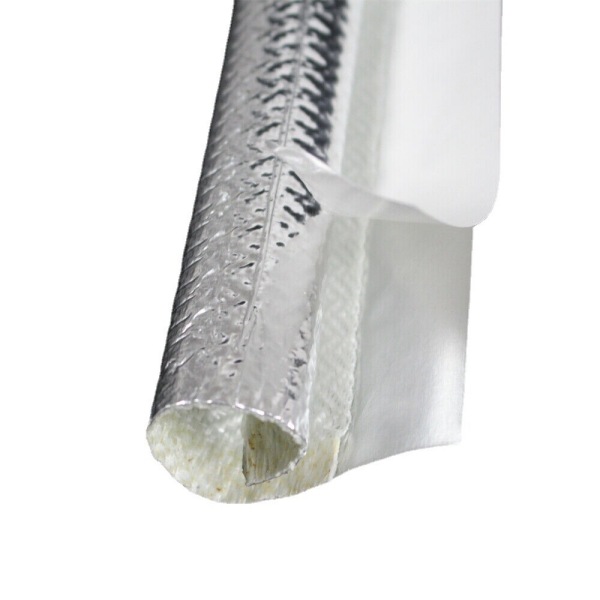

チューブ状スリーブは、長手方向に開口部がなく全周を保護します。通常、大型コネクタを取り付ける前に装着されます。
縫製スリーブは、アルミ蒸着クロスを筒状に成形して製造できます。この手法により、直径、層の組み合わせ、カスタム形状に柔軟に対応できます。
グラスファイバー製のチューブ状ベースの周囲に反射層を巻き付けることもできます。これにより柔軟性が得られ、異なる反射材料を基材スリーブと組み合わせることが可能になります。

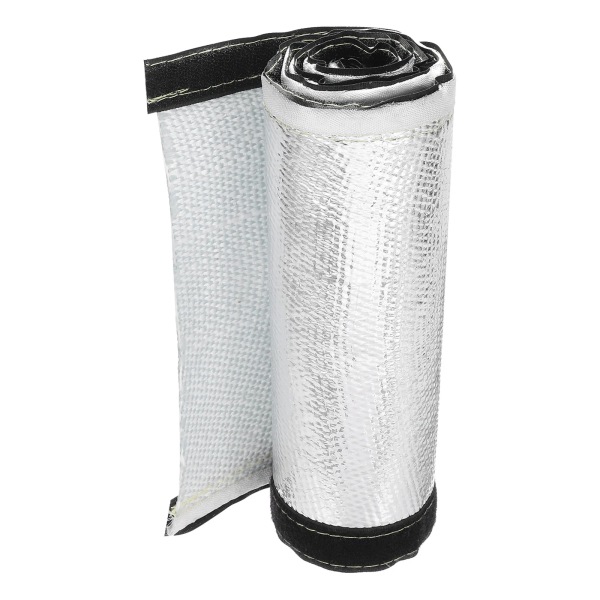

組み立て済みのワイヤーハーネスの場合、面ファスナー、スナップ、またはその他の開閉可能な構造を使用できるため、ハーネスをスリーブに通す必要がありません。
詳細な比較については、自動車用ワイヤーハーネス向けスライドオン型 vs 巻き付け型遮熱保護スリーブをご覧ください。
スリーブの直径は、取り付けやすさと装着後のフィット感に直接影響します。
スリーブは、保護するハーネスに過度な圧縮をかけることなく被せられる十分な大きさにしつつ、想定位置からずれてしまうほど大きすぎないサイズにする必要があります。
直径を選択する際は、以下を指定してください：
スライド式スリーブの場合、コネクタがケーブル束よりもはるかに大きい可能性があるため、コネクタのサイズが特に重要です。
よくあるサイズ選定の問題として、ワイヤーハーネスの束の直径は比較的小さいものの、コネクタがはるかに大きい場合があります。
例えば、ハーネス本体はコンパクトなスリーブに収まっても、端のコネクタが大きすぎてスリーブを通せないことがあります。
いくつかの解決策があります：
適切な解決策は、組み立て手順と要求される仕上がりのフィット感によって異なります。
あらゆる排気系とハーネスの組み合わせに適用できる普遍的なクリアランス値はありません。
熱性能は以下に依存します：
一般的に、反射スリーブと高温部品との間の利用可能な空気層は、熱設計の一部として扱う必要があります。
取り付け時にスリーブが熱源に直接接触してしまう場合は、追加の断熱材や別のシールド配置が必要になることがあります。
熱源が数百度で動作する一方で、保護対象のワイヤーハーネスはそれよりもはるかに低い温度に保たなければならない場合があります。
そのため、仕様書では理想的には以下の両方を定義する必要があります：
これらの値の差が、保護スリーブが対処すべき熱管理の課題を表しています。
スリーブの材質定格だけでは、ハーネスの最終的な温度は決まりません。
自動車のハーネスが完全に直線で配線されることは稀です。スリーブは、エンジン部品、トランスミッションハウジング、取り付けブラケットの周りの曲げに追従しなければならないことがよくあります。
柔軟性を評価する際は、以下を考慮してください：
スリーブは、下地のグラスファイバーやハーネスを大きく露出させることなく、曲げ部周辺を適切に覆う必要があります。
自動車への取り付けにおいて、熱保護は唯一の要件ではありません。
ハーネスとスリーブは、以下のようなものと接触して動く可能性があります：
繰り返される動きは、仕上げの不十分な繊維の端や反射層を損傷させる可能性があります。
機械的な動きを伴う用途では、購入者は以下を評価する必要があります：
エンジンやトランスミッションの周囲に取り付けられたワイヤーハーネススリーブは、油、水、冷却液、路面からの飛沫、その他の自動車用液体にさらされる可能性があります。
完成したスリーブの適合性は、グラスファイバーやアルミニウムだけでなく、以下にも依存します：
OEMプロジェクトでは、すべてのアルミ蒸着スリーブが同じ耐性を持っていると想定するのではなく、必要な耐液性を仕様に含める必要があります。
トランスミッションの配線は、ハーネスが排気管やその他の局所的な熱源の近くを通る可能性があるため、反射性グラスファイバースリーブに特に適した用途です。
熱性能に加えて、トランスミッションハーネススリーブには以下が必要となる場合があります：
より詳細な設計ガイダンスについては、以下を参照してください。トランスミッションワイヤーハーネス用熱保護スリーブ：設計および熱的要件。
センサーケーブルは、排気システム内またはその近くに直接取り付けられたコンポーネントに配線を到達させる必要があることが多いため、保護が特に困難な場合があります。
一般的な例は以下の通りです。
アルミナイズドグラスファイバースリーブは、ケーブルセクションを保護しつつ、コネクタや取り付けポイント周辺の配線に必要な柔軟性を確保できます。
これらのアセンブリについては、コネクタの寸法と保護されるケーブルの長さをRFQに含める必要があります。
適切なフィット感は、一般的にきつすぎず、緩すぎない状態です。
スリーブがきつすぎると、以下の問題が発生する可能性があります。
スリーブが緩すぎると、以下の問題が発生する可能性があります。
OEM生産では、スリーブの直径と公差を実際のハーネスの寸法範囲に合わせる必要があります。
カット長は、スリーブがワイヤーハーネスの特定の範囲のみを保護する場合に特に重要です。
スリーブが短すぎると、熱にさらされるセクションの一部が露出したままになる可能性があります。長すぎると、コネクタ、クリップ、その他の取り付け機能と重なる可能性があります。
製造図面には以下を明記する必要があります。
グラスファイバーベースのスリーブをカットした場合、構造や組み立てプロセスに応じて端部処理が必要になることがあります。
可能な仕上げ方法には以下が含まれます。
適切な方法は、スリーブの構造、必要な柔軟性、および製造環境によって異なります。
これら2つの構造は、それぞれ異なる熱の問題を解決します。
アルミナイズド・ファイバーグラス・スリーブは、輻射熱の反射が重要な場合に特に有用です。
シリコンコーティング・ファイバーグラス・スリーブは、繊維にエラストマーコーティングが必要な場合や、耐環境性、直接的な暴露、その他の機械的要件が重視される用途で一般的に選択されます。
したがって、これら2つの素材を互換性があるものとして扱うのではなく、実際の熱伝達メカニズムと動作環境に基づいて選択する必要があります。
シリカ繊維は、より高温の繊維ベースが必要な場合に使用されます。
アルミナイズド・ファイバーグラス・スリーブは、柔軟性、薄型、反射保護が優先される多くの自動車用輻射熱対策用途に適している場合があります。
熱環境が従来のファイバーグラスベースの設計の実用範囲を超える場合は、シリカ構造を検討できます。
最終的な選択は、スリーブの完全な構造と必要な試験条件に基づいて決定されるべきです。
従来のチューブ状スリーブは、比較的均一なハーネスやケーブル束の周囲で最も効果を発揮します。
アセンブリに以下が含まれる場合：
形状に合わせて作られた繊維製シールドの方が、より優れたフィット感を提供できる場合があります。
BSTFLEXは以下も製造しています：カスタム形状のアルミナイズド・ファイバーグラス製自動車用ヒートシールド従来のストレートスリーブでは効果的にカバーできないコンポーネント形状向け。
自動車用ワイヤーハーネスの保護には、顧客固有の寸法や製造詳細が頻繁に求められます。
BSTFLEXは以下からスリーブを開発できます：
カスタムオプションには以下が含まれます：
| RFQ情報情報 | なぜ重要なのか |
|---|---|
| ハーネス外径 | スリーブサイズを決定する |
| 保護長 | 完成したコンポーネントの長さを定義する |
| コネクタ寸法 | スライド式取り付けが可能かどうかを決定する |
| 熱源の種類 | 熱環境を特定する |
| 熱源温度 | 熱の深刻度を定義する |
| 最小クリアランス | 放射熱性能にとって重要 |
| 最大ハーネス温度 | 必要な温度低減を定義する |
| 取り付け方法 | チューブ状または取り外し可能な構造を決定する |
| 機械的要件 | 摩耗、柔軟性、保持のニーズを定義する |
| 流体曝露 | 完全な材料システムの選択に役立つ |
| 年間数量 | 製造方法と工具に影響を与える |
| 必要な試験 | 検証要件を定義する |
実用的な選定プロセスは、以下の5つの質問から始まります。
これらの条件が分かれば、スリーブの材質、直径、壁構造、閉鎖方法、長さをより正確に選択できます。
BSTFLEXは、自動車用ワイヤーハーネス、ケーブル、ホース、流体ライン向けの反射型熱保護製品を製造しています。利用可能な構造には、チューブ状のアルミナイズド・ファイバーグラススリーブ、縫製された反射スリーブ、巻き付け型スリーブ、面ファスナー式、スナップ留め式、自己閉鎖式スリーブ、およびカスタム形状のヒートシールドなどがあります。
反射スリーブの全製品ラインナップについては、アルミナイズド熱保護スリーブカテゴリをご覧ください。
より幅広い材質や設計の選択については、自動車用ワイヤーハーネス熱保護スリーブ：材質、設計、用途をご覧ください。
カスタムプロジェクトについては、ハーネスの直径、保護対象の長さ、コネクタの寸法、熱源の温度、クリアランス、必要なハーネスの耐熱温度、年間数量、および該当する顧客仕様書をお送りください。BSTFLEXが用途を評価し、試作および量産供給に適したスリーブ構造を推奨します。
アルミナイズド・ファイバーグラススリーブは、ファイバーグラスのテキスタイルベースと反射性のあるアルミニウムの外表面を組み合わせた、柔軟な熱保護スリーブです。自動車の配線、ケーブル、ホース周辺の放射熱への曝露を低減するために一般的に使用されます。
はい。エキゾーストマニホールド、ターボチャージャー、触媒コンバーター、トランスミッション、その他の放射熱源の近くにワイヤーハーネスを配線する場合に一般的に使用されます。
どちらの用語も反射性のあるファイバーグラスベースの熱保護を指す場合がありますが、外側の反射層にはアルミ箔、アルミナイズドフィルム、アルミナイズドファブリックなど、異なる構造が使用されている可能性があります。製品名だけに頼るのではなく、完全な材料仕様を確認する必要があります。
反射性のあるアルミナイズドスリーブは、主に放射熱の保護に役立ちます。スリーブが非常に高温の表面に直接接触する場合、伝導熱の影響が大きくなるため、追加の断熱材や別の保護方法が必要になることがあります。
ワイヤーハーネスの通常時および最大時の外径を測定し、コネクタのサイズ、分岐点、取り付け方法を考慮してください。スリーブは、過度な圧縮を避けつつ、保護対象の周囲で適切に収まるサイズである必要があります。
はい、巻き付け型、面ファスナー式、スナップ留め式、または自己閉鎖式の構造であれば可能です。従来のチューブ状スリーブは、通常、大型コネクタを取り付ける前に装着する必要があります。
はい。BSTFLEXは、図面、寸法、またはサンプルに基づいて、指定の長さにカットしたスリーブやカスタムコンポーネントを製造できます。
はい。多層設計では、反射性のある外表面と、より高い断熱性が必要な場所のための追加のテキスタイル層や断熱層を組み合わせることができます。
ハーネスの直径、保護対象の長さ、コネクタの寸法、熱源の温度、最小クリアランス、ハーネスの許容最高温度、取り付け方法、必要な試験仕様、および推定年間数量をお送りください。
