拡張型エキゾーストパッキングの取り付け方法:ラッピングと初回加熱時のチェック

Oct 03,2026


膨張式エキゾーストパッキングの取り付けには、サイレンサーを閉じる前に指定されたファイバーチャージを配置することと、最初の加熱時に材料が意図した通りに膨張することを確認することという、2つの別々の作業が含まれます。コアの周りにきれいにフィットするシートは、組み立てチェックには合格していますが、完全なサービステストには合格していません。

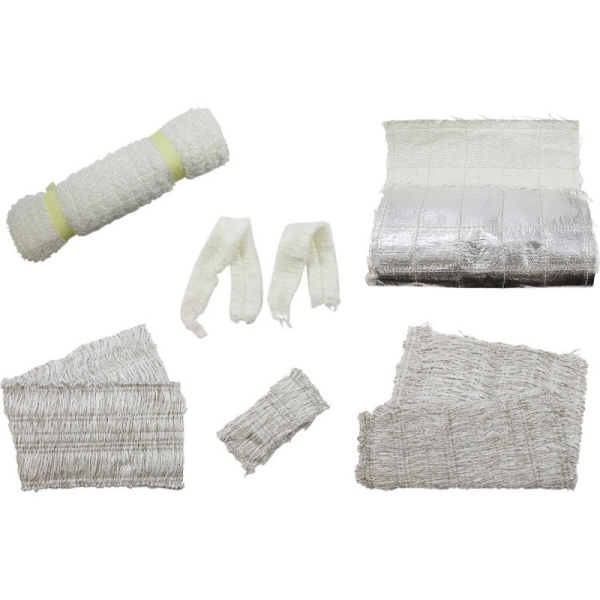

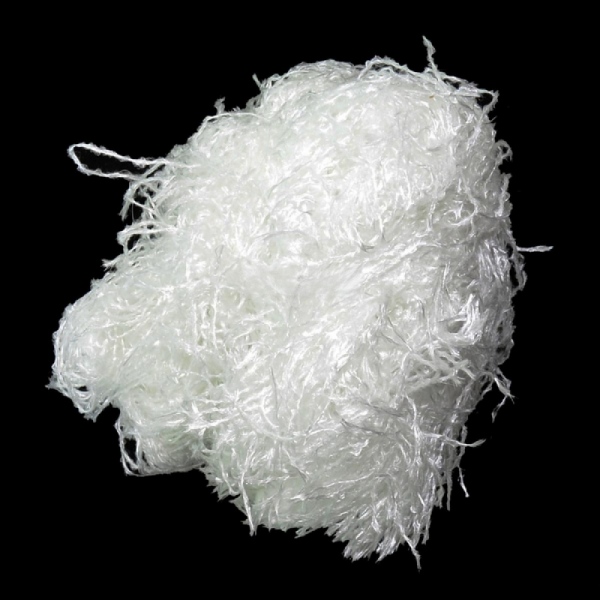

BSTFLEX エキゾーストバッフルサイレンサーパッキングシートには、低融点のステッチで保持された、圧縮・テクスチャ加工された連続フィラメントガラスヤーンが含まれています。コンパクトな形状は取り扱いを容易にし、ステッチは熱によって解放される一時的な拘束を提供します。

このガイドでは、適切な再充填可能な吸収型サイレンサーおよびOEMアセンブリの取り付け計画ワークフローを提供します。寸法、充填量、固定の詳細、および加熱条件を確立するには、実際のシートおよび排気システムに付属の説明書を使用してください。これは、密閉されたマフラーを開封したり、その内部設計を変更したりするための手順ではありません。

exhaust silencer infill

新しいパッキングを切断する前にコアを準備する

冷えた排気系で作業し、エンジンの始動や機器の操作が誤って行われないようにしてください。古い充填材を取り外す前に、コア、エンドフィッティング、金属ライナー、および保持部品の位置を記録してください。パッキングが再取り付けが必要な層を隠している場合、写真が役立ちます。

露出したアセンブリに、緩んだジョイント、歪んだ部品、損傷した穴、交換用シートが引っかかる可能性のあるエッジがないか確認してください。損傷がある場合は、排気メーカーのサービス手順に従って解決してください。交換用材料の取り付けを容易にするためだけに、穴を改造したり、内部部品を取り外したりしないでください。

適切な手袋、保護服、保護メガネを着用してグラスファイバーを取り扱い、実際の製品安全データシートおよび職場評価に従って粉塵を管理してください。繊維が飛散しないよう、切りくずはまとめて保管してください。使用済みのパッキングにはサービス堆積物が含まれている可能性があるため、現場の清掃および廃棄手順に従ってください。

exhaust silencer infill

熱解放ステッチをそのままにしておく

「膨張式エキゾーストパッキングの取り付け」においてよくある質問は、目に見える糸を最初に取り除くべきかどうかです。ここで説明する圧縮・ステッチ構造の場合、サプライヤーの説明書で特に要求されない限り、準備段階として糸を取り除かないでください。

梱包用の結束バンドと組み込まれたステッチを区別してください。梱包材は取り除く必要があるかもしれませんが、ステッチは供給されたシート構造の一部です。役割が不明な場合は、切断や巻き付けを行う前にそれを解決してください。

また、指定されていない糸で交換用のステッチを追加することも避けてください。損傷した部品を縫い直すと、評価されている拘束状態が変わる可能性があります。損傷した材料は脇に置き、組み立てラインで記録されていない変更を加えるのではなく、サプライヤーと処分方法について合意してください。

基礎となるメカニズムは「熱解放グラスファイバーシートがサイレンサーを満たす仕組み」で説明されています。取り付けは、その意図された動作を維持するものであり、組み立て前にそれを台無しにするものであってはなりません。

exhaust silencer infill

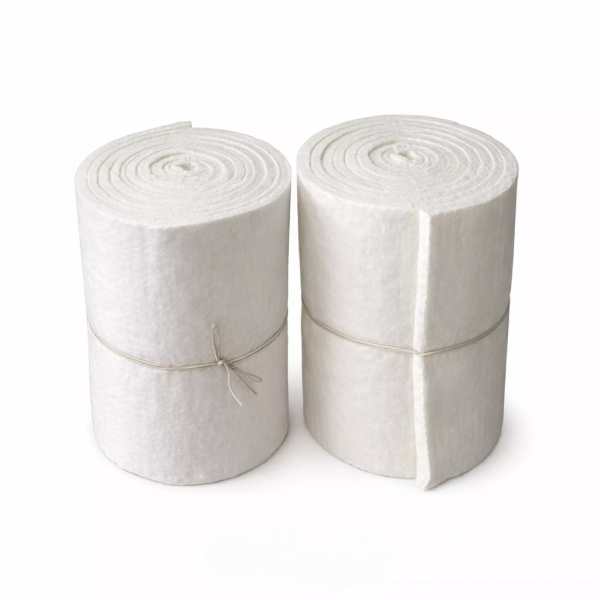

巻き付ける前にシートを広げる

切断レイアウト上に、軸方向のカバー範囲とコアの周囲の寸法をマークします。一般的な巻き付け配置では、シートの幅はサイレンサーの有効充填長に従います。レビューなしでピースを回転できると想定するのではなく、供給された構造の向きを確認してください。

合意されたパターンを使用して、適切な工具で切断してください。ピースを分離するために材料を引っ張ったり、エンドフィッティングに届かせるために伸ばしたりしないでください。組み立てステーションに移動する前に、切断面と残りのステッチを検査してください。

切断後に指定されたチャージ量を確認してください。乾燥したガラス繊維と完全なステッチ済みシートを区別し、合意された重量基準を使用してください。切りくずは別にして、その重量が取り付けられた材料としてカウントされないようにしてください。

寸法と量の計算については、「膨張式エキゾーストパッキングシートのサイズ設定および充填重量ガイド」を使用してください。切断されたピースが承認されたら、感覚でチャージ量を再計算するのではなく、そのレイアウトを再現するように取り付けてください。


膨張式エキゾーストパッキングはどの程度きつく巻き付けるべきか?

「可能な限りきつく」というルールではなく、指定された繊維量と巻き付けレイアウトを使用してください。合意された材料チャージを変更したりシートを損傷したりすることなく、挿入および閉鎖が可能な、支えられた均一なアセンブリを目指してください。

材料を配置する間、コアを支えてください。シートがずれないように、充填長に沿って作業してください。一方の端を修正するために他方を強く引っ張らないでください。オペレーターに見える端だけでなく、全長にわたって継ぎ目や重なりを確認してください。

シートをロープ状にねじったり、狭い帯状に締め付けたりしないでください。逆に、膨張によって不足分が補われると想定して、任意の隙間を作るために繊維を取り除かないでください。初期の配置と最終的な充填要件は、同じ取り付け仕様に含まれるべきものです。

オフセットコアや形状のあるシェルの場合は、各パッキング領域のレイアウトに従ってください。シート全体を最もアクセスしやすい側に集中させ、熱によって内部のあらゆる制限箇所に再分配されると想定しないでください。

exhaust silencer infill

テープ、結束バンド、保持スクリーンにはそれぞれ異なる役割がある

一時的な取り扱い補助具は、挿入中にアセンブリを保持します。恒久的な保持部品はサイレンサー内に残ります。どちらも、作業台にある材料だからという理由だけで選択すべきではありません。

テープ、結束バンド、または接着剤が指定されている場合は、その種類、位置、数量、およびそれらが取り除かれるか、解放されるか、保持されるかを確認してください。結果として生じる構造を検討せずに、一時的な拘束具を恒久的な高温用バインダーに置き換えないでください。

同じ原則が、コア側の金属層やパッキングスクリーンにも適用されます。改訂されたアセンブリが検証されていない限り、排気図面で要求される配置を維持してください。膨張式シートを選択したからといって、それだけで別の層を取り外すことが許可されるわけではありません。

製造指示書には、「パッキングを固定する」という一般的なメモよりも、許可された各拘束具を示すマーク付きの写真の方が役立ちます。また、入荷した交換部品やオペレーターのトレーニングに共通の参照先を提供します。

exhaust silencer infill

サイレンサーを閉じる前に冷間アセンブリを確認する

実際の挿入経路で、パッキングされたコアを試してください。先端が引っかかっていないか、シートがチューブに沿って滑っていないか、重なりが折り返されていないかを確認してください。説明のつかない取り付けの問題を最終的な留め具で無理やり閉じるのではなく、抵抗が発生した場所を記録してください。

アセンブリが適合しない場合は、コアとライナーの寸法、シートの向き、重なり、および指定されたチャージ量を比較してください。原因を修正してください。ランダムなトリミングはシェルを閉じることはできるかもしれませんが、異なるパッキング仕様を作り出してしまう可能性があります。

閉鎖前のチェック 照合確認 停止および確認が必要な場合
材料と数量 正しい材料リファレンス、カットパターン、および合意された重量制限。 端材が充填材に混入している、または材料が特定できない場合。
軸方向の配置 指定された被覆範囲、端部のクリアランス、および分離された充填ゾーン。 シートがずれている、折り返されている、または意図せず覆われていない領域がある場合。
糸と拘束具 供給された縫製仕様および文書化された組み立て補助具。 追加の結束がなされている、または損傷した縫製が確認なしに修理されている場合。
挿入と閉鎖 定義された取り付け方法であり、梱包に説明のつかない変更がないこと。 シェルの閉鎖に予定外の力が必要、または繊維の除去が必要な場合。
内部コンポーネント 図面のコア、ライナー、リテーナー、およびガス通路が塞がれていないこと。 コンポーネントが不足している、または梱包材がガス流路となるべき空間に突き出している場合。

排気メーカーの指示に従い、完全に固定および密封すること。必要なスパークアレスターや排出ガス関連コンポーネントはそのまま維持すること。梱包材や梱包リテーナーはそれらの代わりにはなりません。


エンジン始動前に最初の加熱サイクルを計画する

自己膨張式マフラーパッキンには、汎用的なアイドリング時間やエンジン回転数の設定はありません。試験の前に、関連する測定場所、暴露条件、冷却手順を含め、特定の材料およびサイレンサーに対するコンディショニング手順を確立すること。

拘束を解除するために必要な温度は、繊維の連続使用温度限界とは別の仕様です。最大温度の広告値を加熱目標として使用しないでください。同様に、外殻の温度だけでは、充填材のすべての部分の熱履歴を確立することはできません。

完成したアセンブリは、規定の方法でのみ加熱すること。緩んだシートにトーチを使用したり、作業台で即興の焼き切り工程を行ったりしないでください。施設のホットテスト手順に従い、効果的な排気抽出を提供し、高温の表面や可動機器から人員を遠ざけてください。

臭いの変化、目に見える煙、または排気音の違いは、リリース(出荷)の合格基準ではありません。予期しない動作はテスト手順に従って扱い、パッキンが新品だから正常であると想定するのではなく、調査してください。


リリース検証を日常の組み立てチェックから分離する

開発中に、リリースされる充填材をどのように検査するかを定義すること。安全に冷却した後、指定された検査サンプルを開封するか、他の合意された方法を使用して対象領域を評価できます。観察が即興の検査に依存しないよう、テスト前に計画してください。

コアに面した領域、端部、重なり部分、およびより広いポケットを、意図された分布と比較すること。制限領域および持続的な隙間を記録してください。一端が完全に詰まっているように見えても、チャンバー全体が必要な被覆範囲を備えているという証拠にはなりません。

繰り返し生産の場合、どの管理項目を各部品またはバッチごとに記録し、どのチェックを検証またはサンプリング計画に含めるかを合意すること。これには、材料の同一性、カットピースの重量、レイアウトの確認、および定義されたコンディショニング記録が含まれます。すべての完成したサイレンサーを検査のために開封しなければならないと想定しないでください。

プログラムで合意されたテストを使用して、音響性能と保持力を評価すること。取り付けの成功は必要ですが、それだけで特定の騒音低減、サービス間隔、または規制上の結果が確立されるわけではありません。


成功した試作をオペレーターの指示書に変える

繰り返し可能な排気パッキンシートの取り付けのために、材料および図面の改訂に関連付けられた短い指示書を作成すること。カットの向き、重量基準、開始位置、継ぎ目の配置、許可された拘束具、および閉鎖方法を含めてください。

実用的な写真記録には、準備されたコア、挿入前のラップされたコンポーネント、および完成した冷間アセンブリを示すこと。生産時の写真を加熱後の分布の証拠として提示するのではなく、試作検査記録を別途追加してください。

段付きシェル、端部スペース、または複数の充填ゾーンの特別な処理に注意すること。シートがステーションで繰り返し調整を必要とする場合は、その調整を通常の作業として受け入れる前に、供給された寸法または組み立てルートを見直してください。

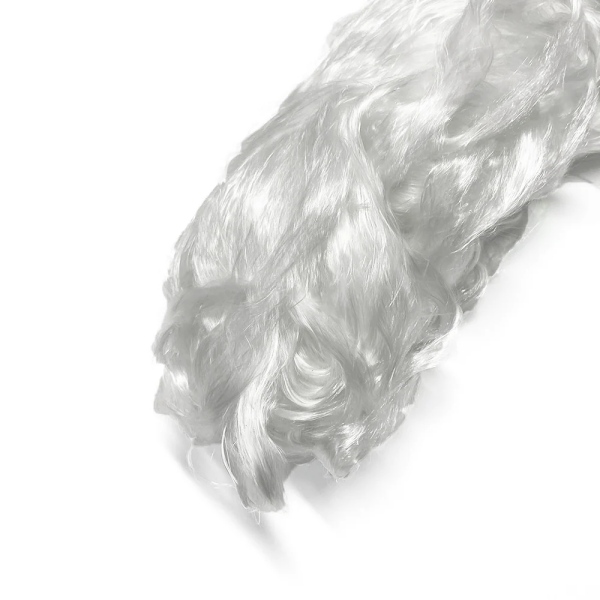

材料形式を選択中のプロジェクトでは、膨張式排気パッキンとルースフィル生産プロセスの比較を使用できます。明確に定義された取り付け方法は、選択されたプロセスに従うべきであり、不適切なプロセスを補うものであってはなりません。


取り付けに関する質問

膨張式マフラーパッキングシートは、巻き付けた後にカットできますか?

その構造に対してカット方法と最終的な数量が定義されている場合にのみ可能です。繰り返し組み立てを行う場合は、巻き付け後に計測せずにトリミングするよりも、管理されたカットパターンの方が望ましいです。最終的なピースが変更されるたびに、残りの繊維量とステッチを確認してください。

サイレンサーの詰め物(ワディング)の取り付けに、一般的なテープを使用できますか?

一般的なテープが万能に適しているとは考えないでください。指定された組み立て補助具と配置方法を使用するか、定義されていない場合は明確な指示を求めてください。選択にあたっては、初期の取り扱いと素材が意図する放出特性の両方を考慮する必要があります。

サイレンサーを開封した後、一度加熱したパッキングを再利用できますか?

一度放出されたシートを、新しい圧縮コンポーネントとして扱えるとは想定しないでください。その状態と、排気メーカーの交換ガイダンスを確認してください。新しい製造組み立て仕様書を、再利用素材を自動的に承認するために使用すべきではありません。

加熱後にパッキングがチャンバーを満たさない場合、何を記録すべきですか?

素材の識別情報、取り付け数量、カットレイアウト、追加した拘束具、加熱条件、および隙間の場所を記録してください。これらは、数量、配置、または放出に関する問題を区別するのに役立ちます。パッケージに記載されている「膨張式(expanding)」という言葉だけで原因を判断しないでください。


組み立てに適合したパッキングシートをリクエストする

BSTFLEXの膨張式マフラーパッキングシートに関するお問い合わせの際は、サイレンサーの断面図、コアとシェルの寸法、有効なパッキング長、および意図する挿入方法をお送りください。既存の素材仕様と充填重量、サンプル数量、および予想される生産需要を含めてください。

取り付けに問題がある場合は、コールドトライアル(常温での試行)の写真と、引っかかり、ずれ、または閉鎖の問題に関する説明が特に役立ちます。社内でカットするための素材が必要か、あるいは繰り返し組み立て用のカット済みコンポーネントについて相談したいかを明記してください。

BSTFLEX熱放出型グラスファイバーパッキングシートおよびOEMマフラーパッキング製造サービスで、製品および開発のオプションをご確認ください。異なる構造が必要な場合は、その他の排気サイレンサー用充填材もご利用いただけます。
