自動車用ワイヤーハーネス向けスライドオン式対ラップアラウンド式熱保護スリーブ

Oct 02,2026

自動車用ワイヤーハーネス向けスライドオン式とラップアラウンド式熱保護スリーブの比較

断熱材は、自動車用ワイヤーハーネスの熱保護システムの一部に過ぎません。スリーブは、実際のハーネスの周囲に実用的に取り付けられる必要もあります。

ハーネスの組み立て段階であればシンプルな筒状スリーブが理想的ですが、大型のコネクタ、分岐点、クリップ、端子などが取り付けられた後では、取り付けが困難、あるいは不可能になる場合があります。そのような状況では、ラップアラウンド式熱保護スリーブ、面ファスナー構造、スナップ留め、または自己閉鎖型スリーブの方が実用的な解決策となります。

したがって、スライドオン式とラップアラウンド式のどちらを選ぶかは、ハーネスの組み立て順序、コネクタの形状、メンテナンス要件、生産量、および熱環境によって決まります。

BSTFLEXは、アルミナイズド熱保護スリーブを製造しており、自動車用ワイヤーハーネス、ホース、ケーブル、流体ライン向けに、筒状および取り外し可能な構造のものを取り揃えています。

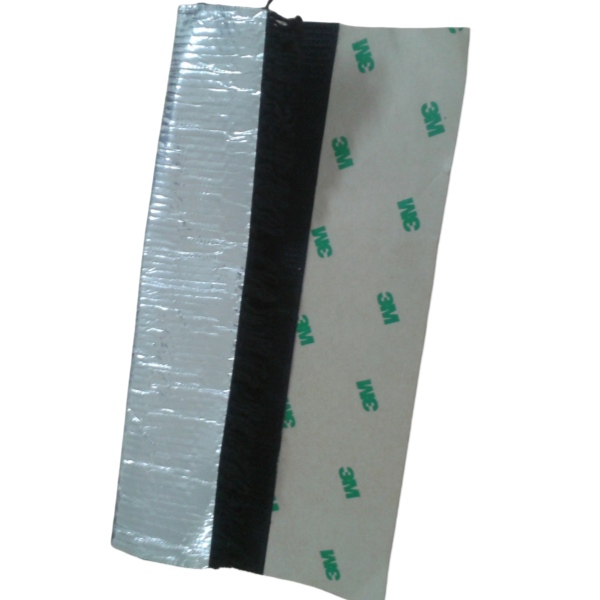

hook and loop heat sleeve

スライドオン式熱保護スリーブとは?

スライドオン式熱保護スリーブとは、ワイヤーハーネス、ケーブル、またはホースをスリーブの内側に通して取り付ける、連続した筒状のスリーブのことです。

この構造は、ハーネスが完全に組み立てられる前に保護スリーブを取り付けられる場合、一般的に最もシンプルな選択肢となります。

一般的なスライドオン式の設計には以下が含まれます:

  • 編組アルミナイズドグラスファイバースリーブ
  • 筒状グラスファイバー熱スリーブ
  • 縫製筒状反射スリーブ
  • 多層断熱スリーブ
  • 柔軟な高温用テキスタイルスリーブ

スライドオン式の設計は通常、開口部の継ぎ目や外部の閉鎖システムなしで、保護対象のコンポーネントの周囲を連続的にカバーします。


スライドオン式スリーブが最適なのはどのような場合か?

スライドオン式スリーブは通常、ハーネスの生産工程において、大型のコネクタや端子が取り付けられる前に装着できる場合に推奨されます。

一般的な条件は以下の通りです:

  • 新規OEMワイヤーハーネスの生産
  • 直線的または比較的単純なハーネス形状
  • スリーブを通過できる小型の端子
  • 熱保護が必要な長い連続セクション
  • 外径を最小限に抑えることが重要な用途
  • 取り外し可能な閉鎖機構が不要な用途

大量生産の場合、筒状構造であれば面ファスナー、スナップボタン、重なり合う閉鎖部などの追加部品が不要になるため、部品表を簡素化できます。

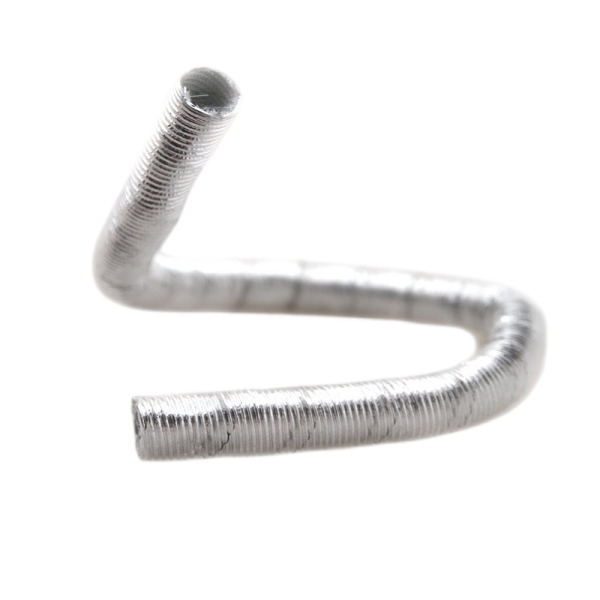

hook and loop heat sleeve

スライドオン式熱スリーブの利点

連続的な円周カバー

筒状スリーブはハーネスを連続的に囲みます。熱源から離すように向ける必要のある開口部の継ぎ目はありません。

コンパクトな外径

面ファスナーや重なり合うエッジがないため、スライドオン式スリーブは多くの場合、比較的コンパクトな仕上がりプロファイルを維持できます。

シンプルな構造

閉鎖システムがないため、完成品における部品点数や組み立て要素を削減できます。

新規ハーネス生産への適合性

ハーネス設計の初期段階で熱保護が計画されていれば、筒状スリーブを通常の組み立て工程に組み込むことができます。


スライドオン式スリーブの制限

最大の制限は取り付け作業です。

ワイヤーハーネスにすでにコネクタ、モールド端子、取り付けクリップ、または大きな分岐点がある場合、これらのコンポーネントはスリーブを通過できない可能性があります。

チューブ状のスリーブは、保護対象のセクションが既存のハーネスの中間にあり、ハーネスを取り外すことができない場合にも不便なことがあります。

このような場合、コネクタを通過させるためにスリーブの直径を大きくすると、通常のケーブル束に対して緩くなりすぎてしまう可能性があります。

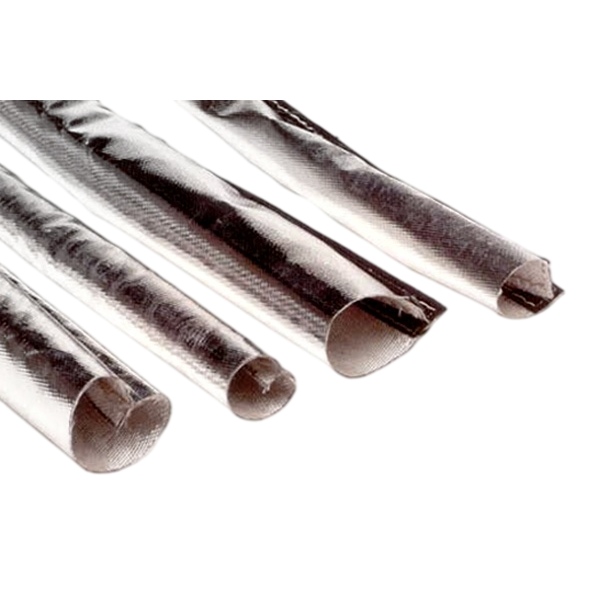

hook and loop heat sleeve

ラップアラウンド型熱保護スリーブとは?

ラップアラウンド型スリーブは、スリーブを開いてワイヤーハーネスやホースの周囲に配置し、長手方向の継ぎ目に沿って閉じることで取り付けます。

これにより、コネクタをチューブに通すことなく、すでに組み立てられたコンポーネントに熱シールドを取り付けることができます。

ラップアラウンド構造には以下が使用されます:

  • 面ファスナー(フック&ループ)
  • スナップボタン
  • 重なり合うセルフクロージングエッジ
  • メカニカルクリップ
  • カスタム縫製クロージャー

これらの設計は、レトロフィット作業、完成したワイヤーハーネス、および将来のメンテナンスアクセスが必要な車両アセンブリに特に役立ちます。


ラップアラウンド型熱保護スリーブが適しているのはどのような場合ですか?

以下のような場合には、ラップアラウンド設計を検討すべきです:

  • ハーネスにすでに大型のコネクタが取り付けられている場合
  • ワイヤーハーネスを取り外すことができない場合
  • 保護対象のセクションが固定されたコネクタの間に位置している場合
  • 車両の整備中に熱保護を追加する必要がある場合
  • 点検のためにスリーブを取り外す必要がある場合
  • ハーネスに複数の分岐点が含まれている場合
  • 最小スリーブ径よりも取り付け時間が重要である場合

これらの用途では、取り外し可能なスリーブを使用することで、電気システムを分解するよりも大幅に取り付けを簡素化できます。


面ファスナー付き熱保護スリーブ

面ファスナー付きスリーブは、最も一般的な取り外し可能な熱保護設計の一つです。

スリーブは長手方向に開き、ワイヤーハーネスを包み込み、耐熱性の面ファスナーで固定されます。

このタイプの構造は、以下のような場合に役立ちます:

  • コネクタを取り外すことができない場合
  • ハーネスに将来的なメンテナンスが必要になる可能性がある場合
  • 保護対象のコンポーネントの直径が比較的均一である場合
  • 迅速な取り付けが必要な場合
  • レトロフィットの熱保護が必要な場合

BSTFLEXは以下を提供しています:面ファスナー付きアルミ蒸着ヒートシュラウドスリーブ放射熱にさらされるワイヤー、ケーブル、ホースの用途向け。


スナップボタン式熱シールドスリーブ

スナップボタンは、反復的なOEM取り付けに役立つ、明確な機械的閉鎖を提供します。

面ファスナーの継ぎ目と比較して、スナップボタンはスリーブに沿って固定された閉鎖ポイントを作ります。

このタイプの設計は、以下のような場合に適しています:

  • スリーブを開いて再取り付けする必要がある場合
  • 顧客は規定された閉鎖位置を必要としている
  • スリーブの形状は一貫性を保たなければならない
  • 機械的な保持が重要である

スナップファスナーの間隔と数は、スリーブの長さ、直径、および必要な継ぎ目の安定性に合わせる必要がある。

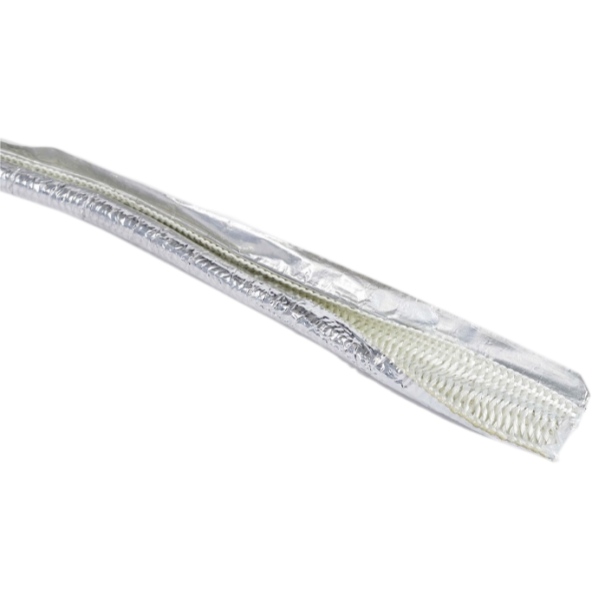

wrap around heat sleeve

自己閉鎖型耐熱スリーブ

自己閉鎖型スリーブは、重なり合うエッジまたはあらかじめ形成された構造を使用しており、取り付け後にハーネスの周囲で自然に閉じる。

作業者はスリーブを開いてケーブル束を中に入れ、スリーブがコンポーネントの周囲に戻るようにする。

これにより、面ファスナーや個別のスナップを固定する必要がないため、取り付け工程を削減できる。

自己閉鎖型設計は以下に適している:

  • 自動車用ワイヤーハーネス
  • センサーケーブル束
  • 電気ケーブル
  • 小型ホースおよび流体ライン
  • 迅速なスリーブ取り付けを必要とする組立ライン


スライドオン式とラップアラウンド式耐熱スリーブの比較

設計要素 スライドオン式スリーブ ラップアラウンド式スリーブ
取り付けタイミング コネクタを取り付ける前が最適 ハーネス組み立て後に取り付け可能
大型コネクタ 取り付けを妨げる可能性がある 通常は問題にならない
後付け用途 限定的 非常に適している
連続的な被覆 はい 縦方向の閉鎖部を含む
外径 通常よりコンパクト 閉鎖部で大きくなる可能性がある
メンテナンスアクセス 通常端部からスリーブを取り外す必要がある 多くの場合、部分的に開くことができる
組み立て速度 ハーネス製造に組み込めば高速 完成したハーネスに対して高速
クロージャー(留め具)コンポーネント 通常なし 面ファスナー、スナップ、またはセルフクロージング構造
複雑なハーネス形状 より困難 より適応性が高い


クロージャーは熱性能に影響するか?

はい、クロージャーの設計は熱保護システム全体に影響を与える可能性があります。

筒状のスリーブは途切れのない円周方向のカバーを提供しますが、巻き付け型構造には縦方向の継ぎ目が生じます。そのため、熱源に対して継ぎ目の位置を考慮する必要があります。

可能な限り、クロージャーが最も強い放射熱源に直接面する不要な開口部を作らないようにしてください。

重なり幅、クロージャーの安定性、スリーブのフィット感はすべて、保護層がハーネスの周囲にどれだけ適切に配置されるかに影響します。


熱源に対する向き

アルミナイズド反射スリーブの場合、反射面は外部の放射熱源側に向けて露出させておく必要があります。

取り付け時には以下を避けてください:

  • 反射層を内側に折り込むこと
  • 大きな隙間を残すこと
  • 継ぎ目が熱源側を向いて開くようにすること
  • 高温の表面に対してスリーブを不必要に押し付けること
  • 振動によって保護対象領域からスリーブがずれる可能性のある場所に取り付けること

正しい取り付け位置は、材料の仕様と同じくらい重要です。


エアギャップと放射熱保護

反射型熱保護は、厚い断熱材とは異なる働きをします。

アルミナイズド表面は、放射熱を低減するのに特に有効です。取り付けが可能な場合、熱源、スリーブ、保護対象のハーネスの間に間隔を保つことで、熱対策全体を改善できます。

スリーブが非常に高温のコンポーネントに直接押し付けられている場合、伝導熱がより重要となり、用途によっては別の、または追加の断熱システムが必要になることがあります。


ワイヤーハーネスの直径とスリーブのサイズ選定

スライドオン式と巻き付け式の両方のスリーブにおいて、適切な寸法上の余裕が必要です。

仕様を検討する際は以下を考慮してください:

  • 通常のハーネス外径
  • 最大束径
  • 局所的な分岐の太さ
  • コネクタの寸法
  • 必要な曲げ半径
  • ハーネスの公差

きつすぎるスリーブはハーネスの動きを制限し、組み立てを困難にする可能性があります。

緩すぎるスリーブは位置がずれたり、近くのコンポーネントと干渉したり、配線の一部を熱にさらしたりする可能性があります。

コネクタのサイズがスリーブの選択に与える影響

コネクタの形状は、スライドオン構造が実用的かどうかを判断する最も早い方法の一つです。

例えば、ハーネスの通常の束径が18 mmであっても、コネクタ本体の幅が45 mmある場合があります。18 mmのハーネスに合うようにサイズ設定された筒状スリーブはコネクタを通過できません。一方、コネクタに合わせてサイズ設定されたスリーブは、ハーネスの他の部分では不必要に大きすぎる可能性があります。

この場合、巻き付け型構造の方が通常はより適切にフィットします。


分岐点とブレイクアウト

ワイヤーハーネスは、多くの場合2つ以上の分岐に分かれます。

標準的なチューブ状スリーブで主幹部分を保護できますが、分岐点には以下が必要になる場合があります。

  • 個別分岐用スリーブ
  • カスタム切欠き部
  • 重なり合う保護セクション
  • カスタム縫製シールド
  • 成形遮熱バリア

複雑な3次元形状の場合、従来のスリーブでは最も効率的な解決策とならない場合があります。

BSTFLEXは以下も製造可能です:カスタム形状のアルミ化グラスファイバー製自動車用遮熱シールド(不規則なハーネスおよび部品形状向け)。


OEM組立における検討事項

試作テストに最適なスリーブが、自動車の組立ラインにとって常に最適な設計であるとは限りません。

量産プログラムにおいて、エンジニアは以下についても評価する必要があります。

  • ハーネス1本あたりの取り付け時間
  • 必要な作業手順数
  • 向きの誤りの可能性
  • 閉鎖構造の再現性
  • 取り付け後のスリーブ位置
  • 検査方法
  • 車両走行中のスリーブズレのリスク

ハーネスの完成後に取り付けが可能になれば、やや複雑なスリーブ構造であっても、総組立時間を短縮できる場合があります。


後付けおよび整備用途

後付けの熱保護は、OEMハーネスの生産とは異なる課題が生じます。

車両は既に組み立てられており、保護対象のハーネスは複数の部品を取り外さなければ切り離すのが困難な場合があります。

そのため、後付け用途では一般的に以下のタイプが選ばれます。

  • 面ファスナー式スリーブ
  • スナップボタン留めスリーブ
  • 自動巻きスリーブ
  • 巻き付け式遮熱シールド

電線、ケーブル、ホースを外すことなく耐熱スリーブを取り付けられる機能により、整備工数を大幅に削減できます。


用途に応じた適切な構造の選択

用途 推奨される出発点
コネクタ取り付け前の新規ワイヤーハーネス 通し込み型チューブ状耐熱スリーブ
大型コネクタが付いた完成済みハーネス 巻き付け式スリーブ
定期的な検査が必要なハーネス 面ファスナー付きスリーブ
規定の機械的閉鎖を必要とするOEMアセンブリ スナップ留めスリーブ
ケーブル束への迅速な取り付け 自己閉鎖型スリーブ
不規則な分岐またはコネクタの形状 カスタム形状のヒートシールド
排気付近の高放射熱 アルミナイズド反射構造


トランスミッションハーネス用スライドオンおよびラップアラウンドスリーブ

トランスミッションワイヤーハーネスは、取り付け設計が重要である理由を示す好例です。

保護スリーブをハーネス製造時にすべてのコネクタを取り付ける前に装着する場合、筒状の構造が実用的である可能性があります。

ハーネス完成後に熱保護を追加する場合、コネクタの形状によっては取り外し可能なスリーブが必要になることがあります。

より詳細なエンジニアリング上の考慮事項については、以下を参照してください。トランスミッションワイヤーハーネス用熱保護スリーブ:設計および熱要件。


依然として重要な材料選定

取り付け構造は、適切な材料選定に代わるものではありません。

スライドオン式スリーブとラップアラウンド式スリーブは、どちらも異なる耐熱材料から製造可能です。

用途に応じて、以下の選択肢があります。

  • アルミナイズドグラスファイバー
  • グラスファイバー
  • シリコンコーティングされたグラスファイバー
  • 玄武岩繊維(バサルトファイバー)
  • シリカ繊維
  • 多層熱複合材

排気からの放射熱が支配的な用途では、反射性の外表面がハーネスに到達する放射エネルギーを低減するのに役立つため、アルミナイズド構造が特に有用です。


ラップアラウンド型熱保護スリーブの仕様指定方法

カスタムの取り外し可能なスリーブを依頼する際は、以下を提供してください。

  • ハーネスの外径
  • 保護長さ
  • コネクタの寸法
  • 分岐位置
  • 熱源の種類
  • 熱源温度
  • 最小クリアランス
  • 推奨される閉鎖タイプ
  • 必要なオーバーラップ幅
  • サービス要件
  • 年間数量
  • OEM図面または仕様書

取り付けられたハーネスの写真は、周囲のクリアランスや障害物を確認できるため、レトロフィット用途において特に有用です。


自動車用耐熱スリーブのカスタムメーカー

BSTFLEXは、自動車用ワイヤーハーネス、ケーブル、ホース、流体ライン向けの、スライドオン式、縫製式、ラップアラウンド式、面ファスナー式、スナップ留め式、および自己閉鎖式の熱保護コンポーネントを製造しています。

用途は、標準的な反射スリーブの供給から、特定のハーネス寸法、コネクタ、分岐、および取り付け要件に合わせて開発されたカスタムOEMコンポーネントまで多岐にわたります。

自動車用ハーネスの熱保護材料と設計の概要については、以下を参照してください。自動車用ワイヤーハーネスの熱保護スリーブ:材料、設計、および用途。

反射スリーブのオプションについては、BSTFLEXのアルミナイズド耐熱スリーブカテゴリをご覧ください。


よくある質問

スライドオン式とラップアラウンド式の耐熱スリーブの違いは何ですか?

スライドオン式スリーブは、ワイヤーハーネスやケーブルに通す必要がある連続したチューブです。ラップアラウンド式スリーブは長手方向に開くことができ、すでに組み立てられたコンポーネントの周囲に取り付けることができます。

既存のワイヤーハーネスにはどの耐熱スリーブが適していますか?

コネクタがすでに取り付けられており、ハーネスを取り外せない場合は、通常、ラップアラウンド式、面ファスナー式、スナップ留め式、または自己閉鎖式スリーブの方が実用的です。

スライドオン式の耐熱スリーブの方が熱的に優れていますか?

チューブ状のスリーブは長手方向の継ぎ目がないため連続したカバーを提供しますが、実際の熱性能は材料、スリーブの構造、フィット感、エアギャップ、熱源温度、および取り付け状況に依存します。スリーブのタイプは、閉鎖方法だけで選択すべきではありません。

配線を取り外さずに耐熱スリーブを取り付けることはできますか?

はい。ラップアラウンド設計は、既存のアセンブリを取り外すことなく、配線、ホース、またはケーブルに熱保護が必要な場合に特に有用です。

面ファスナー式の耐熱スリーブは何に使用されますか?

完成したワイヤーハーネス、ケーブル、ホースで、取り外し可能またはレトロフィットの熱保護が必要な場合に一般的に使用されます。スリーブを開き、コンポーネントに巻き付け、長手方向に閉じることができます。

自己閉鎖式の耐熱スリーブとは何ですか?

自己閉鎖式スリーブは、開いてワイヤー束を受け入れ、重なり合う構造やあらかじめ成形された構造によって周囲を閉じます。面ファスナーなどの別の留め具なしで、より迅速な取り付けが可能です。

BSTFLEXはカスタムの直径や長さで製造できますか?

はい。スリーブの直径、平置き幅、カット長、材料構成、閉鎖システム、断熱層、およびその他の寸法は、コンポーネントや顧客の仕様に合わせて製造可能です。

エキゾーストマニホールドの近くにはどのスリーブを使用すべきですか?

エキゾーストマニホールドからの放射熱が主な問題となる場所では、アルミナイズド反射構造が適切な出発点となることがよくあります。最終的な選択では、熱源温度、クリアランス、必要なハーネス温度、および直接接触が発生するかどうかを考慮する必要があります。
