ステンレス鋼製ヒートシールド材：排気熱シールドに最適なソリューションの選び方

簡単な要約: ステンレス鋼は、耐腐食性、耐振動性、そして適切に設計されていれば輻射熱から保護する性能に優れているため、排気熱遮蔽において最も信頼性の高い遮熱材の一つです。このガイドでは、エンジニアや建設業者が使用するステンレス鋼遮熱材の種類、選定基準、そして施工のヒントについて説明します。

---

ステンレス鋼が排気熱遮蔽に最適な遮熱材である理由

排気システムは、表面温度の上昇、振動、熱サイクル、水しぶき、塩分への曝露、そして密閉されたパッケージングといった要素を併せ持ちます。実用的な ステンレス鋼の遮熱材 これらの条件下では、保護空隙を維持しながら安定を保つ必要があります。ステンレス鋼は広く使用されています。 熱シールド それは次のものを提供するからです:

• 耐食性 車体下部の環境（水、道路の塩分、湿度）
• 機械的強度 振動と熱サイクル下
• 耐久性 より柔らかい断熱層を保護する外層として
• 成形性 スタンプ、エンボス、ディンプル加工のデザインで間隔を維持するのに役立ちます

実際のビルドでは、最も効果的なのは 排気熱シールド ソリューションは通常、ステンレス鋼の外層＋断熱層＋制御された空気層からなる多層システムです。高熱源の場合は、熱源で熱を下げることがさらに効果的です。 排気断熱ソリューション ターボおよびパイプ表面温度制御用。

画像提案 #1

---

一般的なステンレス鋼の熱シールド材料の種類（および使用時期）

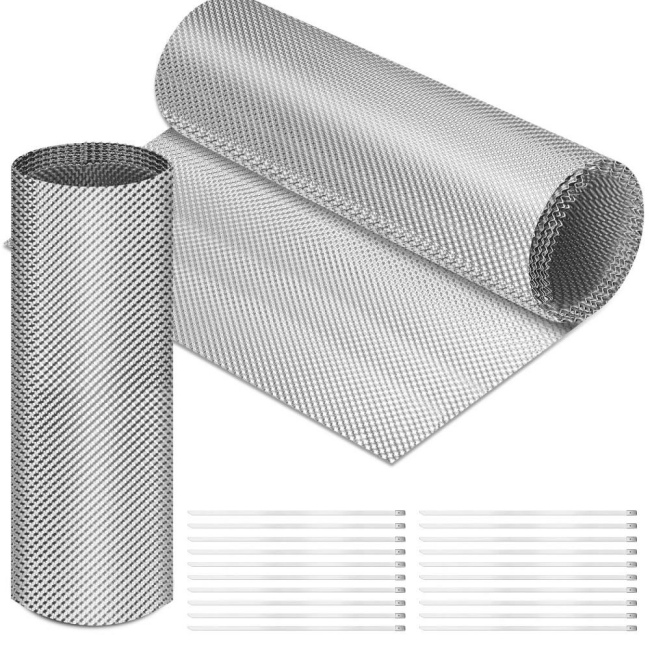

1) エンボス加工/ディンプル加工されたステンレス鋼箔またはシート

エンボス加工やディンプル加工を施したステンレスのデザインは、マイクロスペースを維持し、剛性を向上させるのに役立ちます。これは車体下部の振動対策に有効です。外側の「装甲」層や複合バリアの一部として使用されることが多く、耐久性の高い素材が必要な場合によく使用されます。 熱シールド 形状を保持し、その下の断熱材を保護する層。

2) 打ち抜きステンレスヒートシールド（ダイカット/成形部品）

スタンプシールドは車両の形状に合わせて成形され、通常はブラケット、ボルト、またはクリップで取り付けられます。適切に設計されていれば、エアギャップを維持し、周囲の部品を放射熱から保護します。カスタムカット形状や成形部品が必要な場合は、こちらをご覧ください。 カスタム機能 。

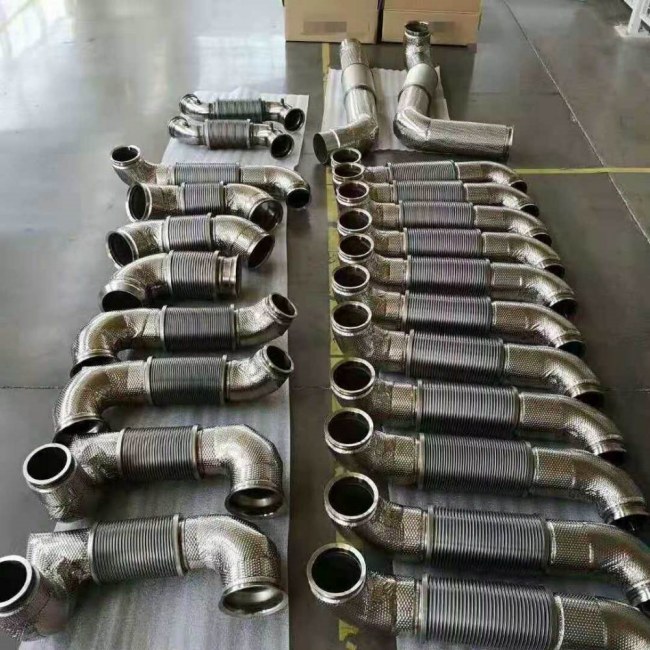

3) 多層バリアのステンレス外層

熱負荷が高い場合、ステンレスは断熱材（設計要件に応じてグラスファイバー／シリカ／エアロゲル複合材）と組み合わせられることがよくあります。ステンレス層は耐久性と操作性を向上させ、断熱材は熱伝達を低減します。排気が激しいゾーンでは、シールドと以下のような熱源断熱材を組み合わせてください。 排気断熱ソリューション 。

画像提案 #2

---

排気口付近の熱シールドにエンジニアが使用する選択ルール

これらのルールを使用して適切なものを選択してください ステンレス鋼の遮熱材 アプリケーション用:

ルール1: 支配的な熱モードを特定する

• 放射熱が優勢： エアギャップを維持し、安定した反射/金属外層を使用することに重点を置きます。
• 接触/近接接触リスク: 振動下での接触として扱い、機械的な間隔を改善し、断熱材を追加します。

ルール2: 制御されたエアギャップを維持する（または作成する）

エアギャップを適切に維持することで、「多少の改善」と「大幅な改善」の違いが生じることがよくあります。エンボス加工やディンプル加工されたステンレスは、密閉されたパッケージでもエアギャップを維持するのに役立ちます。

ルール3: 振動と熱サイクルを考慮した設計

車体下部のヒートシールドは、変形、緩み、擦れにより機能しなくなります。しっかりと固定できるステンレス構造と取り付け方法をお選びください。固定とエッジコントロールのために 遮熱テープとバリア 温度帯に応じて局所的なシールと保護をサポートできます。

ルール4：熱源が極端な場合は、まず熱源を断熱する

熱シールドは隣接部品を保護し、熱源断熱は発生源の温度を下げます。ターボ、ダウンパイプ、またはパイプ表面の温度制御については、まず以下から始めます。 排気断熱ソリューション 次に、敏感な部品からの放射熱を遮断する必要がある場所にステンレス製のシールドを追加します。

---

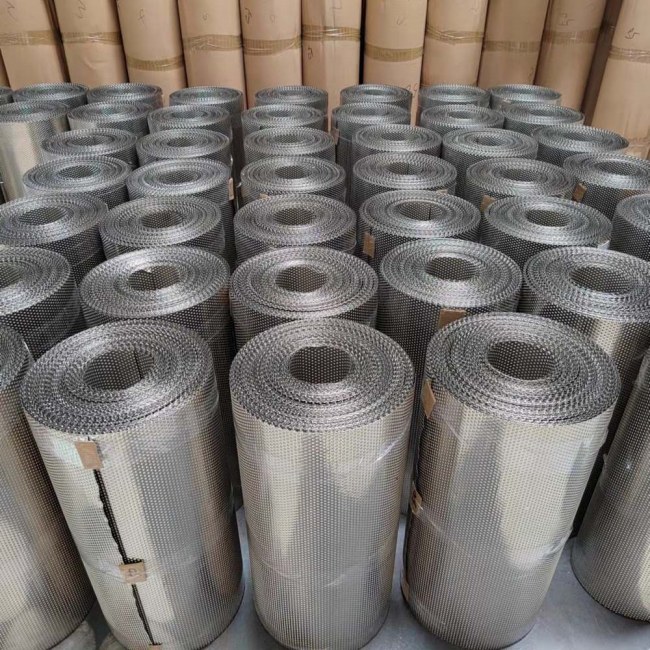

ステンレス製排気ヒートシールドの取り付けヒント

• 直接接触を避ける 可能な限り熱いパイプを避け、空気隙間を確保してください。
• 安全な取り付け方法 振動による擦れを防ぐためです。
• エッジを保護する 近くのホースやワイヤーが切れるのを防ぐため、必要に応じて局所的なエッジ保護を追加します。
• クリアランスを検証する 全負荷時およびエンジン作動中。
• 周囲のコンポーネントを確認する （ホース/配線）ルーティングが近い場合は、それぞれに保護機能があります。 防火スリーブ保護 一般的な解決策です。

画像提案 #3

---

排気熱シールドのよくある間違い

• ステンレスを空気隙間のない平らなシートとして使用する場合： 間隔をあけた設計と比べるとパフォーマンスが低下することがよくあります。
• 振動を無視する: 緩んだシールドは擦れて穴があいたり、ノイズが発生したりして、機能しなくなります。
• 隣接部分を遮蔽するが熱源を下げない: ペアシールドと 電源絶縁 気温が極端に高いとき。
• 排気経路付近のホース/配線を保護していない: 専用の保護を使用する 防火スリーブ 重要なゾーンで。

---

よくある質問

ステンレス鋼は排気システムに適した遮熱材ですか?

はい。ステンレス鋼は車体下部の環境において耐久性があり、腐食や振動に強いです。熱負荷が高い場合は、エアギャップを確保し、多層構造を採用した設計が最良の結果をもたらします。

エンボス加工またはディンプル加工されたステンレス鋼のヒートシールド材料の利点は何ですか?

エンボス加工により剛性が向上し、隙間が確保されます。これにより、特に密閉包装の場合、振動や熱サイクル下でもより安定した熱遮蔽が実現します。

遮熱材や排気断熱材はどちらを使ったらよいでしょうか?

遮熱は近傍の部品を放射熱から保護します。排気断熱は熱源を遮断します。厳しい環境下では、これらを組み合わせるのが最も確実な方法です。 排気断熱ソリューション 必要に応じてステンレスシールドを追加します。

排気熱に近いホースをどのように保護すればよいですか?

ホースや配線が排気口に近い場合は、次のような専用の熱保護装置を追加してください。 防火スリーブ保護 局所的なエッジ保護には、適切な 遮熱テープとバリア 該当する場合。

---
