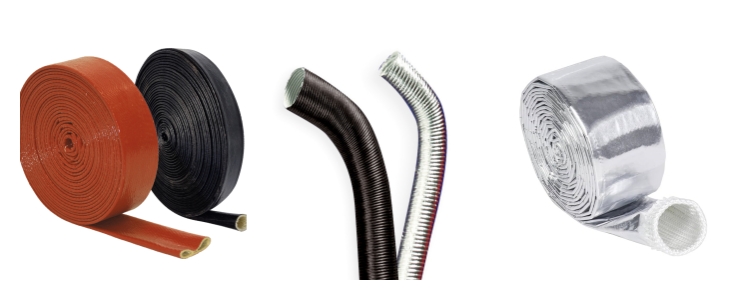

燃料ライン断熱材 燃料ホースやハードラインを放射熱、熱気流、摩耗から保護し、ヒートソークを低減し、信頼性を向上させ、狭いエンジンベイにおける熱損傷のリスクを低減します。配管経路が排気管、ターボチャージャー、マニホールド、その他の高温部に近い場合は、専用の 燃料ラインヒートシールド (通常は熱保護スリーブ) は、実行できる最も効果的なアップグレードの 1 つです。

BSTFLEXは、次のような用途に使用できる複数のスリーブ構造を製造しています。 燃料ラインの断熱材 すべてのオプションをここで参照してください: サーマル＆ヒートシールドスリーブ（燃料ラインヒートシールドオプション） 。

燃料ラインの断熱が重要な理由

• 熱の吸収を軽減: 排気およびターボホットサイドコンポーネントからの放射熱吸収を制限します。
• 信頼性の向上: 燃料ラインのカバーを老化、ひび割れ、硬化の進行から保護します。
• 摩耗による損傷を防止: クランプ/ブラケットの近くのルーティング ポイントは、一般的な障害発生場所です。
• より安全な梱包をサポートします: クリアランスが狭い場合でも、より安全なマージンを維持するのに役立ちます。

燃料ラインヒートシールドの基礎：燃料ラインを損傷する熱モード

高温ゾーン周辺の燃料ラインの問題のほとんどは、次のような要因の組み合わせによって発生します。

• 輻射熱: 排気管、マニホールド、ターボハウジング、ダウンパイプから放出される熱エネルギー。
• 対流： エンジンベイと車体下部の熱気流。
• 伝導/摩擦接触: 振動により、ラインまたはスリーブがブラケットやエッジに接触し、高温部分や摩耗が生じる可能性があります。

選択ルール: 選択してください 燃料ラインヒートシールド （1）熱の種類、（2）クリアランス、（3）摩耗リスクに基づいて評価します。

燃料ラインの断熱材の選び方（実用選定ガイド）

1) 主な問題が排気/ターボ付近の放射熱である場合

放射熱負荷を軽減するように設計された反射熱スリーブをお選びください。反射スリーブは、排気部品付近の燃料ライン配線によく使用され、過度な厚みを加えることなく熱の吸収を低減します。

以下のオプションから開始します: ヒートシールドスリーブカテゴリー 。

2) クランプ/ブラケットの熱と摩耗の両方が問題である場合

ケーブルがブラケットや硬いエッジに擦れる場合、断熱性だけでなく耐摩耗性も重要になります。より耐久性の高い編組構造または高耐久性スリーブ構造を選択し、端部をしっかりと固定することで、熱サイクルによるケーブルの移動を防ぎます。

摩耗対応の選択肢をここで参照してください: 燃料ラインの熱遮蔽用熱保護スリーブ 。

3) 防火機能が必要な場合（重要区域）

防火対策が必要な高リスク配線区域では、極度の露出に耐えられるよう設計された防火スリーブ構造を使用します。これは、過酷な温度環境下や、リスク管理要件がより高い場所で配線を行う場合によく使用されます。

耐火スリーブのオプションについては以下を参照してください: 燃料ラインヒートシールドスリーブ 。

4) クリアランスが非常に狭い場合

狭いスペースでは、スリムなスリーブ構造が最適なソリューションとなる場合があります。不必要に大きすぎるサイズを避け、適切な固定方法を使用することで、スリーブが適切な位置に留まり、周囲の部品に擦れることを防ぎます。

取り付けのヒント（実際の車両で機能するもの）

• 可能な場合はクリアランスを維持してください: 放射バリアは空気の隙間がある場合に最も効果的に機能します。
• 両端を固定します。 振動や熱サイクル中のスリーブの移動を防ぐために、クランプ/タイを使用します。
• 摩擦ポイントを保護する: ブラケットが近い場合は、より丈夫な外側の層を追加するか、ルーティングを調整します。
• 熱サイクル後の検査: 最初の実行後に保持を再確認します。

RFQ準備チェックリスト（コピー/貼り付け）

• 線の種類: 燃料ライン / 戻りライン / 蒸気ライン（EVAP） / 複合ルーティング
• ライン構築: ゴムホース / 編組ホース / ハードライン / ミックス
• 近くの熱源: 排気 / マニホールド / ターボ / ダウンパイプ / 熱風
• クリアランス： 高温部までの最小距離 ____ mm / ____ インチ
• 摩耗箇所: ブラケット/クランプ/エッジ（はい/いいえ+写真）
• 必要な寸法: ライン外径 ____ ; 袖丈 ____ ; 数量 ____
• 環境： 油の露出 / 飛沫 / ほこり / 動き
• 量： 試作品または生産量、目標納期

よくある質問

最適な燃料ラインヒートシールドは何ですか?

最高の 燃料ラインヒートシールド 主なリスクが放射熱、摩耗、または防火要件のいずれであるかによって異なります。排気口に隣接する配管では、反射スリーブが一般的です。クランプ／ブラケットの摩擦には、より耐摩耗性の高いスリーブを選択してください。重要なリスクゾーンでは、防火スリーブ構造を指定してください。

燃料ライン断熱材はホースの ID または OD で選択しますか?

袖のサイズは通常、 外径（OD） ラインまたはバンドルのスリーブ内径を選択します。過度の緩み（摩擦や移動の原因となる可能性があります）がなく、取り付け可能なスリーブ内径を選択します。

排気部品との間隔はどのくらいあけるべきでしょうか?

クリアランスは大きいほど良いです。クリアランスが狭い場合は、高性能スリーブ構造を使用し、振動時にスリーブが鋭利なエッジや高温部品に接触しないように固定してください。

1 つのスリーブで燃料、オイル、冷却液のラインを処理できますか?

多くのサーマルスリーブは複数の種類のラインを保護できますが、最適なスリーブは、流体への曝露、温度、摩耗リスク、配線環境によって異なります。写真とラインの詳細を共有していただければ、最適なスリーブを迅速にご提案いたします。

燃料ラインの断熱材の選択にサポートが必要ですか?

ルーティングゾーン（特に排気/ターボ付近）、クリアランス寸法、ライン外径の写真をお送りください。最適なものをご提案いたします。 燃料ライン断熱材 スリーブを作成し、迅速に見積もりを提供します。
