排気ベローズおよびフレキシブル排気管用ニットワイヤーメッシュ

編み込み金網は、排気ベローズ、フレキシブル排気管、排気デカップラー、その他、振動、熱膨張、繰り返し動作、機械的接触に耐える必要があるフレキシブル排気接続アセンブリに広く使用されています。

織り込み金網や従来の編組ステンレス鋼スリーブとは異なり、編み込み金網は連続したステンレス鋼線ループから形成されます。このループ構造により、金網は圧縮、伸縮、曲面への適合が可能となり、排気部品の動きに合わせて柔軟に動き、硬い拘束物となることがありません。

自動車および産業用排気用途では、メッシュはベローズの周囲に取り付けたり、外側の編組の下に配置したり、分離構造に組み込んだり、顧客の排気システム設計に応じて独立した管状スリーブとして製造したりすることができます。

BSTFLEXは製造していますステンレス鋼編みワイヤーメッシュスリーブ排気ベローズ、フレキシブル排気管、自動車用排気デカップラーなどに使用されます。線径、スリーブ径、ステンレス鋼種、メッシュ密度、線束数、仕上がり長さは、OEMプロジェクトに合わせてカスタマイズ可能です。

排気フレキシブルアセンブリにおいて、編み込み金網はどこに使用されていますか？

排気フレキシブルパイプの構造は、単一の規格で統一されているわけではありません。車種、エンジンレイアウト、排気システムメーカーによって、ベローズ、編組、ライナー、ニットメッシュなどの組み合わせが異なります。

一般的な排気フレキシブルアセンブリは、複数の金属層で構成されている場合があります。

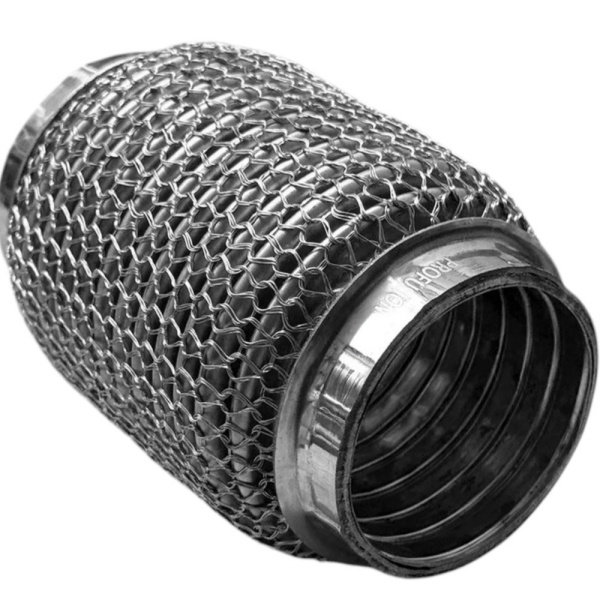

別の構造では、追加の外側の編み紐なしに、編みメッシュのスリーブを蛇腹に直接取り付けることもできる。

適切なメッシュ位置は、排気継手全体に求められる機械的機能によって決まります。そのため、排気ベローズ用の編みメッシュは、単体部品としてではなく、フレキシブルパイプ全体の設計と合わせて選定するのが一般的です。

排気ベローズに柔軟な金属メッシュ層が必要な理由

排気ベローズは、エンジンと下流側の排気システムとの間の動きを吸収するように設計されています。車両の運転中、ベローズは同時に複数の異なる形態の変位にさらされる可能性があります。

• エンジンの振動
• 排気脈動
• 路面振動
• 熱膨張
• 軸方向の圧縮と伸張
• 横方向の動き
• 角度ずれ
• 繰り返しの起動・停止による熱サイクル

硬い金属製のカバーではこの動きが妨げられる。編み込み式のステンレス鋼メッシュは、ループ構造が蛇腹と連動して変形できるため適している。

これにより、メッシュはアセンブリと接触したまま、制御された動きを可能にする。

編み込み金網が振動管理にどのように役立つか

編みメッシュの重要な特徴の一つは、編み目のループによって形成される多数のワイヤー間接触点である。

排気装置が振動すると、個々のループが隣接するループに対してわずかに動くことがあります。これにより、ステンレス鋼線の表面間に摩擦が生じ、振動によって発生する機械エネルギーの一部を散逸させるのに役立ちます。

減衰の量は、以下のようないくつかの要因によって決まります。

• ワイヤーの直径
• 編み込まれたワイヤーの数
• メッシュ密度
• メッシュ圧縮
• スリーブ径
• ステンレス鋼のグレード
• 設置位置
• 蛇腹と外側の編組との相互作用

このため、外径が同じ2つのニットメッシュスリーブでも、ワイヤーの太さや編み密度が異なると、挙動が大きく異なる可能性がある。

排気ベローズの表面保護

薄型のステンレス鋼製ベローズは柔軟性を重視して設計されていますが、周囲の金属部品との繰り返し摩擦によって摩耗が生じる可能性があります。

編み込み式の金網層は、ベローズの周囲に柔軟な機械的インターフェースとして機能します。この金網は、ベローズの表面を隣接する層から分離し、接触面積をより広い範囲に分散させるのに役立ちます。

この機能は、ベローズが外側のステンレス鋼編組やその他の金属製拘束構造と組み合わされている場合に特に役立ちます。

編み込みワイヤーメッシュとベローズ機構

フレキシブル排気継手の性能は、ベローズが設計上の想定範囲内で自由に動くことができるかどうかにかかっています。

適切に仕様が定められたニットメッシュスリーブは、以下のものを収容できます。

• 軸方向圧縮
• 軸方向の伸展
• 放射状の動き
• 角度変位が制限される
• 繰り返される振動サイクル

しかし、メッシュはスリーブの直径だけで選ぶべきではない。

編み目が密すぎたり、きつすぎたりすると動きが制限される可能性があり、逆にメッシュが緩すぎると排気部品との意図した機械的相互作用が得られない可能性がある。

適切な設計には、柔軟性、金属質量、メッシュ密度、寸法適合性のバランスが求められる。

編み込みワイヤーメッシュ vs ステンレススチールブレード

編み込み式の金網とステンレス鋼の編組線は、どちらもフレキシブル排気管の外側に見られることがあるため、しばしば混同される。

これらは異なる製造工程で生産され、通常は異なる機械的特性を持つ。

多くの排気フレキシブルパイプの設計において、編みメッシュとステンレス鋼編組は競合する製品ではありません。それぞれの構造が異なる機械的特性をもたらすため、両者は併用可能です。

排気用途向け三重線編みメッシュ

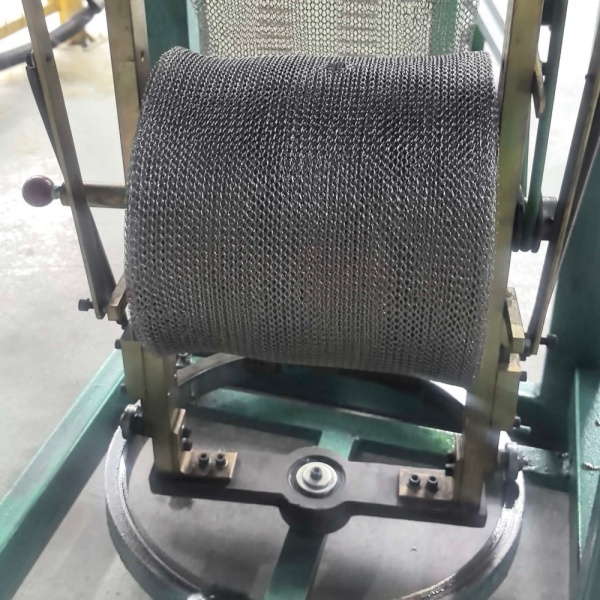

BSTFLEXは、複数のステンレス鋼線を編み工程に同時に供給することで、編みメッシュを製造することができます。

重要な構造の 1 つは三重ワイヤー編みメッシュ3本のステンレス鋼線が平行に供給され、同じループ構造に編み込まれる。

同様の単線編み構造と比較すると、三線編みメッシュは、各編み目の中に多くの金属材料を含んでいる。

これは、排気部品メーカーがより強固なメッシュ構造、より大きな金属質量、または異なる圧縮特性を必要とする場合に役立ちます。

ワイヤーの撚り線の数は、組み立て要件に応じて選択する必要があります。撚り線の数が多いほど、すべての排気システムで性能が向上するとは限りません。

BSTFLEXはカスタマイズ可能です排気ベローズ用三重線編みメッシュ顧客の図面または既存のサンプルに基づいて作成します。

ワイヤー径がメッシュの挙動に及ぼす影響

排気管の編み込みメッシュの設計において、ワイヤーの直径は最も重要な変数の1つです。

一般的に、太いステンレス鋼線はより硬く重い金属構造を生み出す一方、細い線はより軽く柔軟なメッシュを生み出すことができる。

電線の直径は以下に影響します。

• メッシュ剛性
• メッシュ重量
• ループの柔軟性
• 圧縮抵抗
• 表面接触面積
• 耐摩耗性
• 完成したスリーブの厚さ

したがって、ワイヤーの直径は、編み密度および撚り糸の本数と併せて考慮する必要がある。

目の粗い太いワイヤーは、密な多芯構造で使用される細いワイヤーとは異なる挙動を示す可能性がある。

メッシュ密度が重要な理由

メッシュ密度とは、編み目の一定の面積または長さにどれだけのワイヤーが組み込まれているかを示すものです。

メッシュが密になると、一般的にワイヤ間の接触点が増え、金属質量も増加します。これにより、減衰特性、剛性、圧縮挙動が変化する可能性があります。

より目の粗い編み構造は、通常、より高い柔軟性と軽量性を提供する。

適切な密度は、排気フレキシブルホースアセンブリ内部における設置位置によって異なります。

例えば、蛇腹の周囲に直接使用されるメッシュは、蛇腹と外部のワイヤーブレードの間に配置されるメッシュとは異なる構造を必要とする場合がある。

適切なスリーブ径の選択

スリーブの直径は、排気ベローズまたはフレキシブルパイプの外径に慎重に合わせる必要があります。

編み目のメッシュが小さすぎると、取り付けが難しくなったり、蛇腹に過度の圧縮がかかる可能性があります。

スリーブが大きすぎると、緩すぎて、意図したとおりにアセンブリと連携しない可能性があります。

OEM開発においては、BSTFLEXは以下の情報を提供することを推奨します。

• 蛇腹の外径
• 必要なメッシュ内径
• 袖丈（仕上がり時）
• 必要な圧縮またはフィット条件
• 入手可能な場合は、排気フレキシブルジョイント全体の図面

ステンレス鋼材の選択

ステンレス鋼は、耐食性、耐熱性、機械的耐久性を兼ね備えているため、排気管の編み込みメッシュによく選ばれます。

一般的な材料としては、304および316ステンレス鋼が挙げられますが、その他のグレードについては、特定のOEM要件に応じて検討可能です。

材料選定にあたっては、以下の点を考慮する必要があります。

• 動作温度
• 酸化環境
• 道路塩への曝露
• 結露
• 排気システムの位置
• 必要な耐用年数
• 顧客材料仕様

要求の厳しい排気システムの場合、材料は一般的な耐食性だけで選定するのではなく、顧客の技術仕様に基づいて確認する必要があります。

自動車排気デカップラー用ニットメッシュ

排気デカップラーは、エンジンの動きが下流の排気システムに伝わるのを低減するように設計されています。

一般的なデカップリングアセンブリは、必要な排気経路を維持しながら、振動、角度運動、軸方向変位、および熱膨張に対応する必要がある場合がある。

編み込みメッシュは、そのループ構造によって制御された動きが可能になり、ワイヤー間に多くの摩擦接触点を作り出すため、この構造に組み込むことができる。

この用途においては、メッシュの性能はデカップラー全体の設計に大きく依存します。同じ編み込みメッシュの仕様を、すべての車両プラットフォームやエンジンシステムに自動的に適用すべきではありません。

柔軟な排気管用ニットメッシュ

エンジンの動きや熱膨張に硬質の配管では確実に対応できない場合、フレキシブルな排気管が使用されます。

設計によっては、フレキシブル排気管には以下の機能が組み合わされる可能性があります。

• 波型ベローズ
• 内側インターロックライナー
• 外側ワイヤー編組
• 編み込みワイヤーメッシュ
• 端部カラーまたは溶接接続

編み込みメッシュは、ベローズの直径に合わせて設計でき、フレキシブルパイプが本来の動きを妨げることなく、周囲の層と連携して機能する。

単線編み構造か多線編み構造か？

適切な選択は、対象となる排気部品によって異なります。

重要な点は、撚り線数はあくまで一つの変数に過ぎないということです。適切な仕様には、線径、スリーブ径、メッシュ密度、仕上がり長さ、材料グレードなども含まれなければなりません。

排気ベローズ用ニット金網の指定方法

新しい排気ベローズまたはフレキシブルパイプのプロジェクトでは、以下の情報が適切な編み込みメッシュ構造を決定するのに役立ちます。

既存の排気メッシュ部品を交換する際には、顧客が作成した図面や既存のメッシュサンプルが特に役立ちます。

排気装置メーカー向けサンプルベース開発

多くのOEM交換プロジェクトにおいて、顧客は完全な編みメッシュ仕様書を持っていません。

代わりに、利用可能な参照情報は次のとおりです。

• 既存のメッシュスリーブ
• 完全な排気ベローズ
• フレキシブル排気管の一部
• 編み物のパラメーターがない図面

BSTFLEXは、量産版を開発する前に、実物サンプルを評価し、スリーブの寸法、おおよそのワイヤー構成、編み構造などの関連パラメータを確認することができます。

このアプローチは、カスタム仕様の排気システムを必要とするメーカーにとって特に有用です。排気用ニットワイヤーメッシュスリーブ既存のベローズまたはフレキシブルジョイントに適合します。

乗用車以外の用途

編み込み式のステンレス鋼メッシュは、乗用車の排気システムだけに限定されるものではありません。

同様の柔軟な排気要件は、以下のような場合にも見られます。

• 商用車
• 大型トラック
• 建設機械
• 農業機械
• ディーゼル発電機システム
• 工業用エンジン排気配管
• 船舶用排気装置
• 産業用フレキシブル排気コネクタ

いずれの場合も、編みメッシュは、フレキシブル接続部の直径、可動範囲、および機械的環境に適合させる必要がある。

汎用的な排気メッシュ仕様が存在しない理由

排気管のフレキシブルコネクタは、車両プラットフォームやメーカーによって大きく異なります。

あるベローズで正しく機能するメッシュでも、別のベローズでは適切な剛性、直径、または密度を備えていない場合があります。

したがって、以下の記述は重要である。

• 太い電線だからといって、必ずしも性能が良いとは限らない。
• メッシュが密になれば、必ずしも振動制御性能が向上するとは限らない。
• ワイヤーの本数を増やすことが必ずしも正しい解決策とは限らない。
• 袖がきつければ、必ずしも蛇腹の動きが良くなるとは限らない。

排気管の編み込みメッシュは、完全なフレキシブル接続部における設計部品として扱うべきである。

排気ベローズおよびフレキシブルパイプ用カスタム編み金網

BSTFLEXは、自動車および産業用排気装置メーカー向けに、特注のステンレス鋼製編み込みワイヤーメッシュを供給しています。

カスタマイズ可能な項目は以下のとおりです。

• ステンレス鋼のグレード
• ワイヤーの直径
• 単線式または多線式構造
• 三重ワイヤー編み構造
• メッシュ密度
• スリーブ径
• 完成時の長さ
• 連続管状メッシュ
• 長さ調節可能なメッシュスリーブ
• サンプルベース開発
• 図面に基づくOEM生産

排気ベローズ、フレキシブル排気管、または自動車用デカップリングアセンブリを開発されている場合は、図面またはサンプルと必要な寸法および配線仕様をお送りください。

カスタム排気メッシュニットソリューションをリクエストする

お見積もりおよび技術評価のため、排気ベローズの外径、必要なスリーブ径、メッシュ長さ、ステンレス鋼のグレード、線径、線束数、メッシュ密度、および年間予想数量をご提供ください。

開発用に、既存の排気フレキシブルパイプや編み込みメッシュのサンプルを提供することも可能です。
