排気熱の管理は、熱くなったパイプが周辺部品に接触するのを防ぐだけのものではなくなっています。現代の車両プラットフォームでは、排気マニホールド、ターボチャージャー、触媒コンバーター、センサー、配線、燃料システム、電子モジュールがますます限られたスペースに配置されています。その結果、厳しい熱環境が生じており、自動車用遮熱材の選択は、部品寿命、パッケージングの自由度、車両の信頼性に直接影響を及ぼす可能性があります。
すべての排気系の場所に最適な単一の金属が存在するわけではありません。排気パイプから数センチメートル離れた位置に配置されるアンダーボディ用遮熱板と、ターボチャージャーや触媒コンバーターの周囲に取り付けられる遮熱板では、求められる条件が異なります。そのためエンジニアは、実際の熱源、確保できるエアギャップ、部品形状、振動レベル、腐食環境、重量目標に応じて排気用遮熱材を選定します。
BSTFLEXは、自動車および産業分野の熱管理プロジェクト向けに、エンボス加工された金属製遮熱材を製造しており、以下を含みます。ステンレス鋼製遮熱シート、エンボス加工アルミニウム製遮熱材およびAlloy 625 Inconel製遮熱材。
排気システム周辺の温度は均一ではありません。熱負荷は場所によって大きく変化するため、車両全体に1種類の遮熱材を指定すると、不必要な重量、過剰なコスト、または不十分な保護につながる可能性があります。
最も厳しい領域は、一般にエンジンおよび排気後処理システムの近くに集中しています。代表的な高温ゾーンには以下が含まれます。
遮熱板の目的は通常、高温表面を単に覆うことではなく、隣接する部品に到達する放射熱を低減することです。したがって、効果的な自動車の熱管理は、材料、遮熱板の形状、取り付け方法、そして熱源と遮熱材の間の空間に左右されます。
ほとんどの自動車プログラムでは、アルミニウム、ステンレス鋼、そしてInconel 625などの高性能ニッケル合金という3つの金属系統が、剛性遮熱板の要件の大部分をカバーします。
| 自動車での配置場所 | 一般的な材料の選択 | 主な設計上の理由 |
|---|---|---|
| エンジンベイの放射熱遮蔽 | アルミニウム | 軽量で、放射熱の反射性能に優れる |
| アンダーボディの排気遮熱 | アルミニウムまたはステンレス鋼 | 重量を抑えながら広い面積をカバー |
| 排気マニホールド | ステンレス鋼 | 熱サイクルおよび機械的耐久性 |
| 触媒コンバーター | ステンレス鋼 | 高温への曝露、振動、耐腐食性 |
| マフラーおよび消音器 | アルミニウムまたはステンレス鋼 | 温度、位置、車両環境によって異なる |
| ターボチャージャー周辺 | ステンレス鋼またはInconel 625 | より高い熱負荷と繰り返しの熱サイクル |
| モータースポーツおよび過酷な排気領域 | Inconel 625 | 高温強度と耐酸化性 |
この表は普遍的な仕様ではなく、出発点としてのものです。材料の厚さ、合金グレード、排気表面からの距離、部品形状によって、最終的な性能は大きく変化する可能性があります。

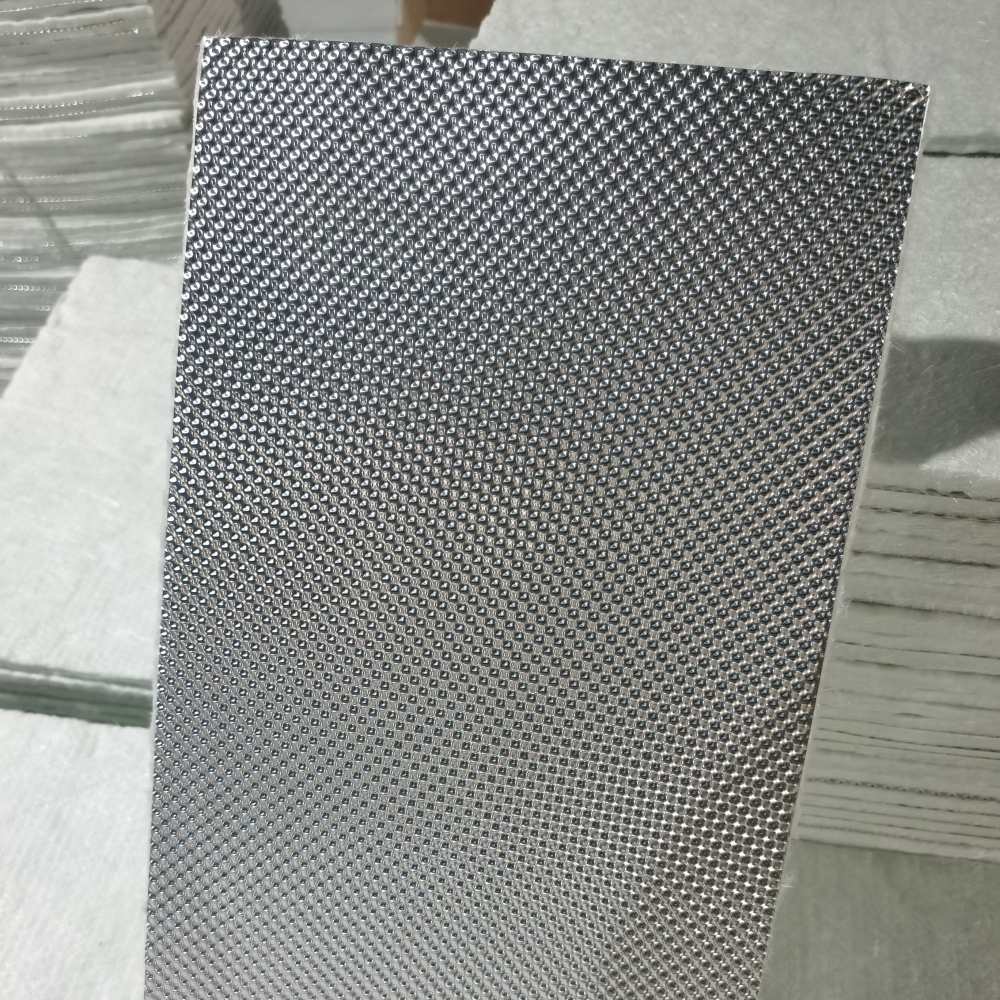

排気マニホールドは、剛性金属製ヒートシールドにとって最も難しい設置場所の一つです。シールドは熱源の近くに取り付けられ、エンジン振動を受け、周囲温度の状態と高い作動温度の間を繰り返し変化する熱サイクルにさらされる可能性があります。
この理由から、ステンレス鋼は排気マニホールド用ヒートシールド材料として広く実用的であると考えられています。機械的強度、耐酸化性、耐腐食性を組み合わせた特性により、繰り返しの加熱および冷却サイクル全体で形状を維持する必要がある成形シールドに適しています。
BSTFLEXのエンボス加工ステンレス鋼熱バリアシートは、薄い金属構造に追加の剛性が必要な用途向けに設計されています。エンボス加工された形状により、金属厚を単に増やすことだけに依存せず、シート形状の強度を高めます。
触媒コンバーターは、車両下部や乗員室フロア、配線、ブレーキ配管、燃料システム、その他の温度に敏感な部品の近くで、集中した熱負荷を発生させる可能性があります。そのため、触媒コンバーター用シールドは、熱への暴露と車両下部に存在する過酷な機械的環境の両方に耐える必要があります。
ステンレス鋼は、熱、道路からの汚染物質、繰り返しの振動に耐えながら構造的安定性を維持できるため、頻繁に選択されます。シールド構造によっては、打ち抜きまたはエンボス加工されたステンレス層を空気層や断熱層と組み合わせて、熱バリア効果を高めることもできます。
コンバーターから離れた位置にある、より過酷でない二次バリアには、軽量なアルミニウムも適している場合があります。設計判断は、部品名だけではなく、測定または計算された熱条件に基づいて行う必要があります。
アンダーボディ用ヒートシールドは、マニホールド用シールドよりもはるかに広い表面積を覆うことがよくあります。シールドが排気トンネル、フロアパン、燃料タンク周辺まで延びる場合、過剰な材料重量はより重要な要素になります。
ここでエンボス加工アルミニウムヒートシールド材料が有用な工学的利点を提供します。アルミニウムの低密度により、車両重量の増加を比較的少なくしながら広い面積を保護できます。
一般的な用途には以下があります：
エンボス加工は、広いアルミニウムパネルで特に有用です。三次元表面パターンによって剛性が向上し、パネルの動き、振動、変形を制御するのに役立ちます。

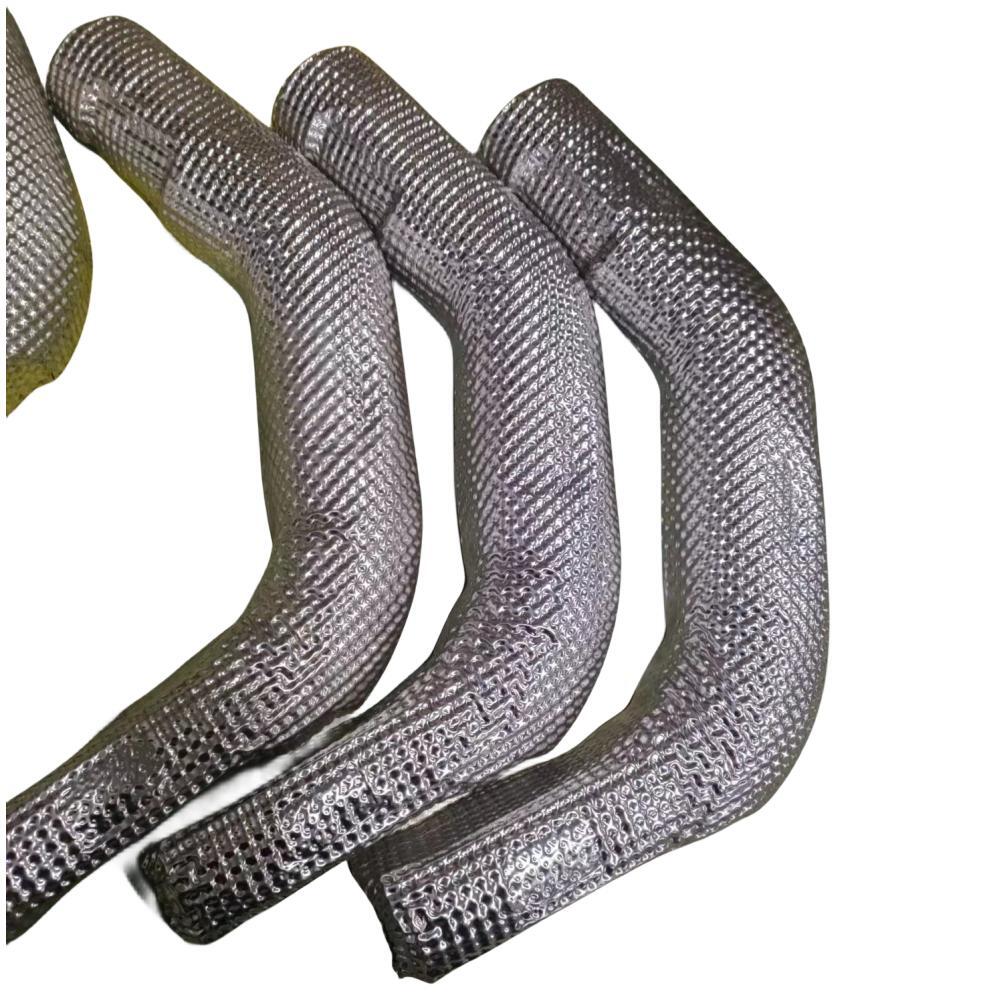

エンジンルームの熱管理は、直接的な排気遮熱とは異なる問題に対応します。目的は、多くの場合、マニホールド、ターボチャージャー、排気管からの放射熱が、隣接する吸気部品、配線、電子機器、ボディパネルを加熱するのを防ぐことです。
これらの二次バリアでは、アルミニウムは低質量、優れた成形性、効果的な放射熱反射性能を兼ね備えているため、効率的なエンジン用ヒートシールド材料としてよく使用されます。
一般的なアルミニウム製エンジンルームシールドは、以下の部品間に取り付けられる場合があります：
ただし、遮熱板が高温の排気部品の非常に近くに配置される場合は、ステンレス鋼またはより高温に耐える合金の方が適している可能性があります。
ターボチャージャーは、燃焼エンジンのコンパートメント内で最も高い熱集中を示す部品の一つです。高い作動温度に加えて、ターボ用途では急激な温度変化、限られた取り付けスペース、近くのホース、配線、車両構造物への強い放射熱への曝露が発生します。
ステンレス鋼は、多くの量産ターボ遮熱板設計に適しており、特に遮熱板の形状と空気間隔が適切に設計されている場合に有効です。過酷な使用条件のエンジン、耐久用途、モータースポーツ用排気システムでは、ニッケル基合金がさらなる性能を提供できます。
BSTFLEXAlloy 625 インコネル遮熱板材料は、高温環境での酸化、腐食、機械的強度低下に対してより高い耐性が求められる厳しい熱環境向けに設計されています。
インコネルは、単に高性能合金であるという理由だけでステンレス鋼の代わりに使用すべきではありません。この材料は高コストであり、通常は使用環境がそれを正当化する場合に指定されます。
インコネル625が適している可能性がある用途：
一般的なステンレス鋼ですでに熱的および機械的要件を満たしている場合、インコネルの使用はシステム上の大きな利点をもたらさずにコストを増加させる可能性があります。そのため、適切な材料選定は、熱性能、耐久性、製造要件、総合的なプログラムコストのバランスによって決まります。
遮熱板設計でよくある間違いは、合金だけに注目し、遮熱板と熱源の間の間隔を無視することです。
空気間隔は、金属製熱バリアの性能に大きな影響を与える可能性があります。遮熱板を高温部品に直接接触させる代わりに、エンジニアは制御された分離距離を設けることで、熱伝導を制限し、金属表面を主に放射熱バリアとして機能させます。
重要な設計変数には以下が含まれます：
したがって、適切に配置された薄い遮熱板は、熱的間隔が不十分な状態で取り付けられた厚い板よりも優れた性能を発揮する場合があります。

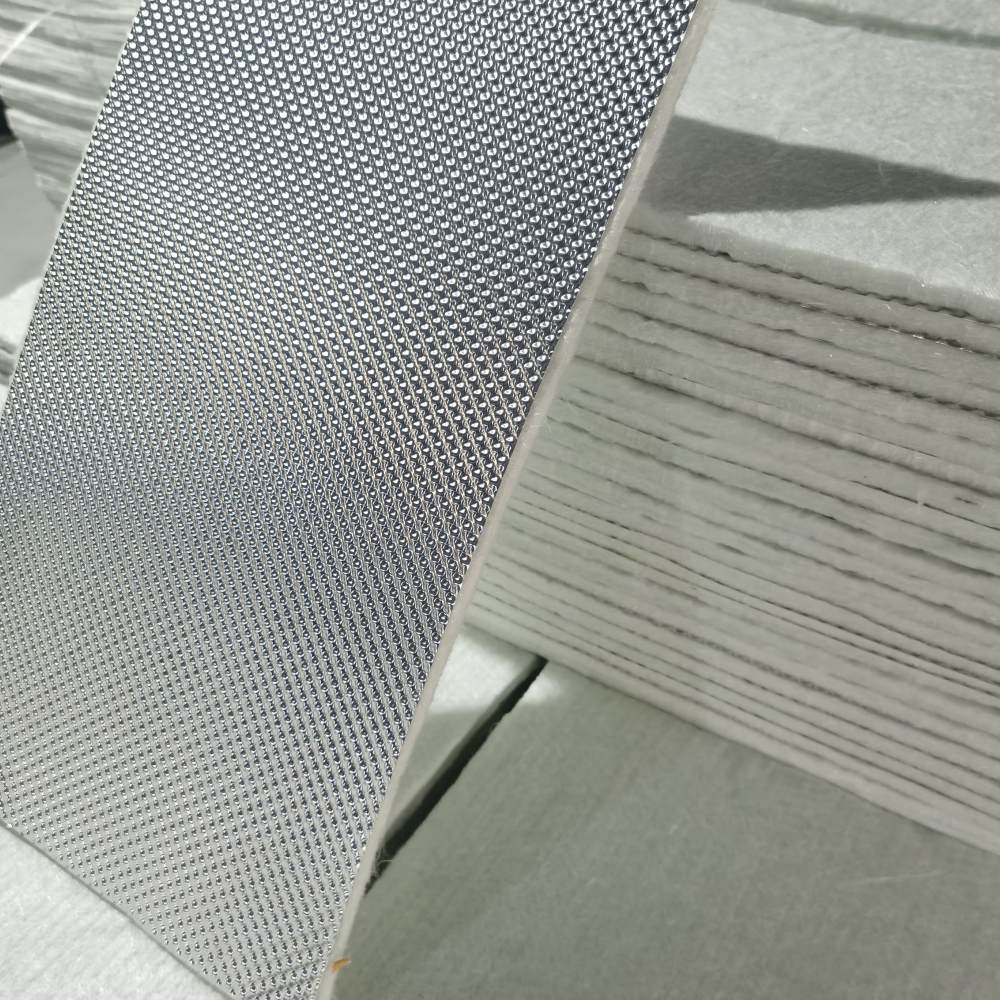

自動車用金属遮熱板は、非常に薄い平板では大型または複雑な部品に必要な剛性が不足する可能性があるため、頻繁にエンボス加工されます。成形パターンを追加することで板材の構造特性が変化し、エンジニアは剛性を向上させた軽量部品を作成できます。
設計によって異なりますが、エンボス加工は以下に役立ちます：
必要な板厚、成形工程、完成部品形状に応じて、さまざまなエンボス形状を開発できます。
すべての熱問題が単一金属層で解決できるわけではありません。高い熱負荷や限られた設置スペースでは、多層遮熱板構造が必要になる場合があります。
放射熱の低減と機械的分離で十分な場合は、単層のエンボス加工金属シートが適しています。より厳しいシステムでは、2枚の金属外板の間に空気層または断熱層を配置した構造を採用することがあります。
多層アセンブリは以下の周辺で有効です：
多層構造の利点は、追加重量、成形の複雑さ、製造コストと照らし合わせて検証する必要があります。
金属の厚さを増すことで機械的強度を向上させることができますが、厚い材料が必ずしも比例して優れた熱バリアを生み出すわけではありません。
ヒートシールドは主に放射エネルギーを管理し、近接する部品への熱伝達を制限します。そのため、効果は表面特性、形状、間隔に大きく依存します。不必要に厚い金属を選択すると、根本的な熱設計の問題を解決することなく、部品重量と材料使用量が増加する可能性があります。
OEM開発では、シート厚さを以下の項目と併せて選定する必要があります：
有用なヒートシールド仕様は、金属の名称だけでなく、より多くの情報を記載する必要があります。現実的な用途データを提供することで、メーカーは適切な構造を推奨でき、不要な開発サイクルを削減できます。
エンジニアリング情報には通常、以下が含まれます：
材料がまだ指定されていない場合、BSTFLEXは取り付け条件を確認し、アルミニウム、ステンレス鋼、インコネルのヒートシールド選択肢を評価する際に顧客を支援できます。
同じ材料選択の原則は乗用車以外にも適用されます。剛性金属製の熱バリアは、商用車、農業機械、建設機械、ATV、オートバイ、発電機、その他のエンジン駆動機器にも必要とされます。
大型機器では、排気システムが長時間負荷状態で作動し、ほこり、泥、水分、機械的衝撃にさらされる可能性があるため、より厳しい環境になることがあります。このような状況では、可能な限り軽量なシールドを実現することよりも、材料耐久性と取り付け設計が重要になる場合があります。
高性能車両やレーシング車両では、設計上の優先事項がさらに変化し、極端な温度耐性、コンパクトな配置、高温に敏感な部品の保護が重視される場合があります。
BSTFLEXはさまざまな剛性ヒートシールド材料を供給しており、顧客はすべての用途に1種類の材料を無理に使用するのではなく、熱領域に合わせて金属を選択できます。
排気マニホールド、触媒コンバーター、マフラー、排気管、および高い機械的要求が求められる自動車の高温領域に適しています。
軽量アンダーボディシールド、エンジンルームバリア、トランスミッショントンネル、および二次放射熱保護に適しています。
ターボチャージャー、モータースポーツ用排気システム、および極端な高温と過酷な使用条件に対応する高性能ニッケル合金が適しているその他の用途に適しています。
最適な自動車用ヒートシールド材料は、取り付け位置によって異なります。アルミニウムは軽量な放射熱バリアとして一般的に使用され、ステンレス鋼は排気部品周辺で広く選択され、インコネル合金は非常に高い熱的・機械的要求に対応する必要がある場合に使用されます。
ステンレス鋼は、温度対応能力、機械的強度、耐食性を兼ね備えているため、排気用ヒートシールドの一般的な選択肢です。アルミニウムは熱源から離れた二次バリアに適する場合があり、極端な排気条件ではインコネルが検討されます。
ステンレス鋼は、排気マニホールド用ヒートシールドに広く使用されています。これは、この用途が高い放射熱、振動、繰り返し発生する熱サイクルを伴うためです。最終的な材料選定では、実際の使用温度、マニホールドからの距離、シールド構造を考慮する必要があります。
ステンレス鋼は、多くの量産ターボ用ヒートシールドに適しています。高出力レーシング用および極高温ターボシステムでは、インコネル625のようなニッケル系材料が必要になる場合があります。
はい。アルミニウムは、使用温度と排気源からの距離が適切な場合、軽量な放射熱バリアとして効果的です。特に軽量化が重要なアンダーボディおよびエンジンルーム用シールドに有効です。
エンボス形状は薄板の剛性を高めるため、メーカーは形状保持性と振動への耐性を維持しながら重量を削減できます。その後の熱性能は、エアギャップやシールド配置を含む全体設計によって決まります。
はい。BSTFLEXは、カスタマイズされた材料厚さ、シート寸法、エンボスパターン、用途別開発によるOEM熱保護プロジェクトをサポートしています。お客様は評価のために図面、サンプル、または取り付け情報を提供できます。
最も効果的な排気熱管理戦略は、普遍的に優れた1種類の材料を探すことではありません。車両を熱領域に分け、それぞれの位置に適切な材料を適用することです。
アルミニウムは、軽量な放射熱制御を目的とする場所で非常に効果的です。ステンレス鋼は、より高温の排気部品周辺で優れた耐久性を提供します。インコネル625は、一般的な自動車用金属では必要な使用性能を満たせない可能性がある過酷な熱環境向けに使用されます。
新しい排気システム、エンジンルーム、またはアンダーボディプロジェクトについて、BSTFLEXは熱源、取り付けスペース、金属厚さ、成形要件を評価できます。用途の詳細、図面、またはサンプルを送付して、適切な自動車用ヒートシールド材料について相談し、見積もりを依頼してください。
