膨張式エキゾーストパッキング：熱で膨らむグラスファイバーシートがサイレンサーを満たす仕組み

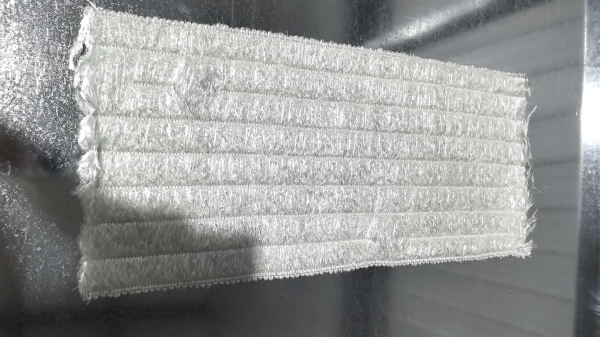

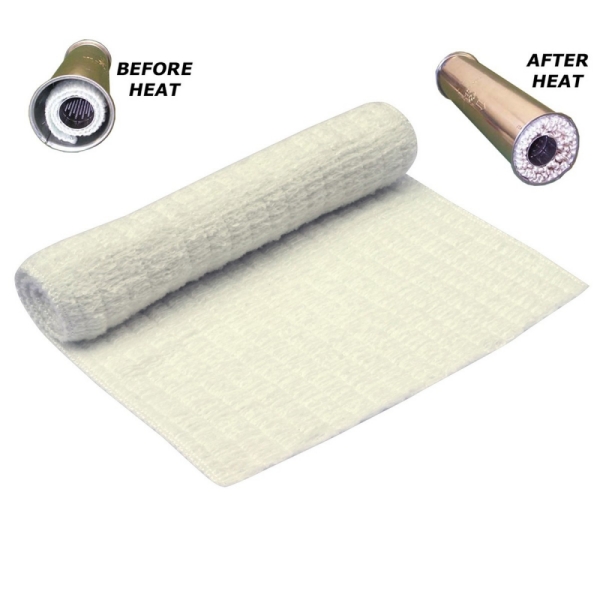

膨張式エキゾーストパッキングはコンパクトな状態で取り付けられ、加熱されると圧縮された繊維構造が解放されるように設計されています。熱で解放されるグラスファイバーシートでは、仮縫い糸がテクスチャード加工されたガラスヤーンを保持し、取り扱いや組み立てを容易にします。縫い糸が拘束機能を失うと、繊維構造がサイレンサー内部の割り当てられた空間へと広がります。

重要な違いは、パッキングがガラス繊維を増やすことなく嵩高（かさだか）になるという点です。その性能は依然として材料のグレード、充填量、チャンバーの形状、最終的な分布に依存します。膨張式シートは、サイレンサーに必要な吸音材の量を規定することの代わりにはなりません。

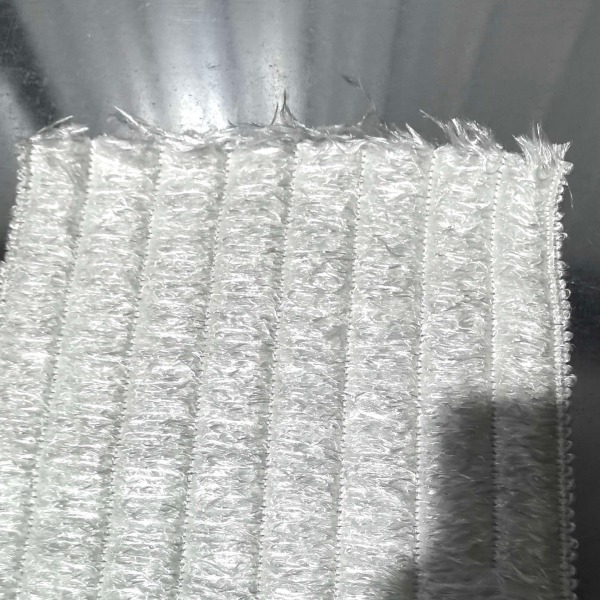

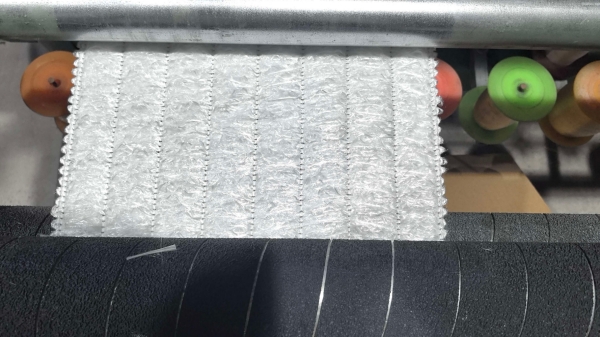

BSTFLEXのエキゾーストバッフルサイレンサーパッキングシートは、低融点の縫い糸で圧縮・テクスチャード加工された連続フィラメントガラスヤーンを使用しています。この構造を評価するエキゾーストメーカーにとっての出発点は、コンパクトな取り付け状態と、使用時の解放状態との関係です。

サイレンサー内部で実際に何が膨張するのか？

この構造では、テクスチャード加工によってガラスフィラメントが嵩高い配置になります。材料は扱いやすいシート状に圧縮され、仮縫い糸がその構造を拘束しています。熱が拘束を解放することで、ヤーンは利用可能な空間内で嵩を回復します。

これはガラスが溶けて大きな形状になるわけでも、発泡剤のような反応でもありません。嵩の大きな変化は、繊維の配置によるものです。「自己膨張式マフラーパッキング」という用語はこの解放挙動を説明するものであり、材料が無限に成長したり、自動的に正しい取り付け密度を生み出したりすることを意味するものではありません。

解放されたシートは、冷却後に自動的に元の縫製状態に戻ることは期待できません。コンパクトな形状は組み立て補助具として扱い、エンジンサイクルごとにリセットされる可逆的なメカニズムとして扱わないでください。

なぜコンパクトなマフラーパッキングシートから始めるのか？

組立ラインにとっての利点は実用的です。繊維が解放されて嵩高になる前に、定義された材料片を配置できることです。購入者は、作業者の判断に量を完全に委ねるのではなく、カット面積と重量を指定できます。

「膨張式マフラーパッキングシート」を評価する際は、準備、配置、組み立ての閉鎖に必要な作業を比較してください。シートが挿入口を通過するかどうか、内部の突起物に引っかからないか、シェルを閉じる前に意図した位置に留まるかどうかを記録してください。

これにより、シートパッキングがルーズファイバーや直接充填プロセスよりも普遍的に優れているわけではありません。これは、制御された繊維充填を実現するための別のルートを提供するものです。他のマフラーパッキング材料および供給形態は、既存の設備や承認されたサイレンサー設計に適している場合に引き続き有効です。

楕円形、三楕円形、およびオフセットコアチャンバーの充填

パンチングパイプ周囲の隙間は必ずしも均一ではありません。オフセットパイプ、楕円形のシェル、または形状のある端部セクションは、半径方向のクリアランスが異なる領域を作り出します。これらの設計では、コンパクトなパッキングのレイアウトと、それが解放されると予想される空間を評価してください。

膨張式サイレンサーパッキングは、不規則な空洞を埋めるためにコンパクトな初期形状が役立つ場合に評価できます。ただし、解放によって繊維が仕切りを越えたり、すべての障害物を回り込んだりすると想定してはいけません。マルチチャンバーサイレンサーを実際の充填ゾーンに分割し、各ゾーンの量と配置を指定してください。

オフセットコアの狭い側と広い空洞の両方を確認してください。満足のいく総充填重量であっても、両方の領域に必要な材料が含まれているとは限りません。閉じたシェルの外観に頼るのではなく、合意された加熱サイクル後に試作アセンブリを検査して、分布を確認してください。

膨張は充填量を決定しない

設計に必要な繊維の量と、その繊維をどのようにチャンバー内に導入するかという2つの別々の決定事項があります。熱解放は2番目の決定事項に対処するものであり、最初の決定事項を確立するものではありません。

平均取り付け繊維密度 = 乾燥ガラス繊維質量 / その繊維に割り当てられた正味体積。

固定されたファイバーの充填量が解放後に体積を増した場合、その平均かさ密度は低下します。その算術計算だけでは、結果として得られる密度が音響的に適切かどうかは判断できません。同様に、見た目が満杯のチャンバーであっても、承認された仕様に対してファイバーの量が不足している可能性があります。

既存の検証済み充填質量を使用するか、開発試験を通じて目標値を設定してください。代替材料が自己膨張性であるという理由だけで、ファイバーの充填量を減らさないでください。

承認されたファイバー重量をカット長に換算する

シートの単位面積あたりのガラスファイバー質量が判明している場合、必要なカット長は次のように計算できます：

カット長（メートル） = 必要なガラスファイバー質量（グラム） / （シート幅（メートル） × ガラスファイバーの目付（g/m²））

例として、あるプロジェクトで240gのファイバー充填量、0.40mのシート幅、600g/mのガラスファイバー目付が承認されていると仮定します。²。計算されるカット長は 240 / (0.40 × 600) = 1.00m です。これらは計算を説明するための仮定の数値であり、BSTFLEXの製品仕様や推奨される充填密度ではありません。

提示された目付がガラスファイバー単体のみを指すのか、仮縫いやその他の構成要素を含むシート全体を指すのかを確認してください。図面、計算、および検査記録では同じ質量基準を使用してください。切断、トリミング、または重ね合わせによって設置量が変わる場合は、結果を再確認してください。

シート幅と巻き付け長さは異なる寸法である

一般的なコア巻き付け構成では、シート幅はサイレンサーの有効充填長に従い、カット長はコアの周囲の長さとなります。承認されたレイアウトにはその向きを明記する必要があります。単に「長さ」とラベル付けされた寸法では、サプライヤーと組み立て担当者の間で解釈が異なる可能性があります。

メートル単位で注文される排気サイレンサー用インフィルについては、幅と目付も指定してください。2種類の異なるシートの1メートル分が、必ずしも同じファイバー質量を含むとは限りません。また、コアの周囲を1周する長さが、周囲のチャンバーに必要な量を決定するわけでもありません。

図面上で端部のクリアランス、層の配置、および個別に充填されるスペースを指定してください。不規則な形状の組み立ての場合、「満杯になるまで巻く」といった一般的な指示よりも、マーキングされた切断レイアウトの方が有用です。

解放温度と使用温度を区別する

熱膨張性排気パッキングを調達する際は、縫製の挙動とガラスファイバーの性能を分けて考えてください。融点の低い糸が圧縮された構造を解放し、ガラスファイバーは意図された使用条件に対して適切な状態を維持しなければなりません。

排気流の中、コア側のパッキング、または外殻で記録された温度は、同じ測定値ではありません。高温排気パッキングシートを要求する際は、測定場所を特定してください。最大温度のラベルだけでは、マフラー全体の解放条件や耐用年数を確立することはできません。

設置時は意図された解放状態を維持しなければならない

供給された構造をそのまま維持する

承認された切断および取り扱いの指示に従ってください。指定された組み立て方法で必要とされない限り、仮縫いを取り外したり、シートを事前に膨張させたりしないでください。直火や即席の予熱工程は、規定のコンディショニングプロセスの代わりにはなりません。

指定された拘束具を使用し、過度な圧縮は避ける

承認された方法を使用して、組み立てのために材料を十分に固定してください。リリース機能への影響を確認せずに、きつく締め付けたワイヤー、恒久的な接着剤、または余分な結束材を追加しないでください。追加の拘束は、熱放出シートを選択した理由と矛盾する可能性があります。

逆に、「過度に圧縮しない」とは、パッキングを固定しないままにしたり、その量を推測したりすることを意味するものではありません。合意されたカットパターン、繊維質量、および初期配置を使用してください。

コア側の保護は別の設計上の決定事項として扱うこと

既存のサイレンサーで金属製ライナーまたは保持スクリーンが指定されている場合は、改訂された構造が承認されない限り、それをアセンブリ内に保持してください。熱応答性ステッチと恒久的な保持層は、それぞれ異なる目的を果たします。膨張シートを選択したこと自体が、他のコンポーネントを取り外す承認にはなりません。

初期加熱手順について合意すること

リリースは、関連する材料が指定された条件に達したときに行われます。アイドリング状態で一定の分数を経過させればすべてのサイレンサーが調整されると想定しないでください。排気が完全に組み立てられ、排気ガスが適切な作業場所で安全に抽出または排出されている状態で、材料メーカーおよび排気システムメーカーの指示に従ってください。

膨張式排気ワッディングは、通常のグラスファイバーマットと同じですか？

必ずしもそうとは限りません。サイレンサー用ワッディング「ファイバーグラスパッキングマット」および「エキゾーストパッキングシート」という名称は、広範な材料や供給形態のカテゴリーを表すものです。これらの名称だけでは、熱によって膨張・解放される拘束材が含まれているかどうかを確認することはできません。

直接比較を行うには、繊維構造、結合または縫製方法、供給時の厚さ、および意図された設置状態について問い合わせてください。従来のマットは、構造を解放するのではなく、維持するように設計されている場合があります。

「連続フィラメントマフラーパッキング」という構造は、適切なサイレンサー内部の吸音充填材として意図されたものです。これは、外部排気用ヒートラップや、関連のないシーリング用途に使用される発泡フォームと混同しないでください。

OEMサンプル試験では何を確立すべきか？

管理された比較から始めてください。繊維グレード、設置時の繊維質量、空洞の形状、およびその他のパッキング層を特定します。提案されたシートと既存の構造との違いを記録し、材料の変更が供給形態の変更と誤認されないようにしてください。

加熱前に組み立ての適合性を評価し、合意されたコンディショニングおよびデューティサイクル後に、解放された分布と保持状態を検査してください。サイレンサーを比較する際は、文書化された同一の音響試験条件を使用してください。設計検証で必要な場合は、圧力損失の測定値を含めてください。

有用な承認記録とは、承認された結果を特定の材料、切断レイアウト、充填重量、および図面改訂版と関連付けるものです。「膨張」という言葉やチャンバーが満たされている写真だけでは、デシベルの低減、サービス間隔、または完成した排気系のコンプライアンスを証明することはできません。

図面またはサンプルに基づく開発については、BSTFLEXのOEMマフラーパッキング製造サービス同等品への交換依頼と、繊維、充填量、または層構成を変更するプロジェクトを区別してください。

膨張式エキゾーストパッキングに関する質問

すべてのグラスファイバー製マフラーパッキングシートは熱で膨張しますか？

いいえ。すべてのグラスファイバーシートがそのように機能すると想定するのではなく、熱放出構造を指定してください。取り付け前に構造がどのように拘束されているか、また何によってそれが解放されるかを確認してください。

自己膨張式エキゾーストパッキングはどのくらい膨張しますか？

汎用的な倍率は適切な仕様ではありません。記載される膨張率はすべて、定義された初期圧縮、加熱条件、および測定条件を必要とします。シェル外での自由膨張は、密閉されたパッキングチャンバー内での解放とは異なります。

膨張式エキゾーストパッキングはサイズに合わせてカットできますか？

その構造に対してサプライヤーが承認した切断方法を使用してください。幅、カット長、必要な繊維質量を合わせて指定し、切断がステッチや取り扱いの安定性に影響するかどうかを確認してください。

膨張式マフラーパッキングはどの程度きつく巻くべきですか？

「可能な限りきつく」というルールではなく、指定された初期配置と充填量を使用してください。意図した解放を妨げるような拘束を加えることなく、取り付けの安定性を維持してください。

同じシートを2ストロークと4ストロークのサイレンサーに使用できますか？

エンジンサイクルだけで適合性を判断することはできません。各用途について、繊維グレード、チャンバー形状、動作条件、充填量、および既存のサイレンサー要件を確認してください。

製品名だけでなく、サイレンサー用のシートを指定してください

膨張式エキゾーストパッキングの見積もりには、サイレンサーの断面図、コア外径、内部シェル寸法、および有効パッキング長を提供してください。承認済みの乾燥繊維質量または既存のパッキング仕様、測定場所を含む動作温度、サンプル数量、および予想される生産需要を含めてください。

また、社内でカットするための材料が必要か、それともカット済みのコンポーネントが必要かも明記してください。希望する梱包、部品ラベル、および受入検査時に必要な寸法や重量のチェック項目を特定してください。不明な値は、想定で置き換えるのではなく、開発対象としてマークすることができます。

以下を確認してください：BSTFLEX 熱放出型グラスファイバーサイレンサーパッキングシートを、お問い合わせの開始製品としてください。材料グレード、放出挙動、および最終仕様は、生産承認の前に意図したアセンブリに対して合意される必要があります。
