トランスミッションワイヤーハーネスは、高温のトランスミッションハウジング、排気管、触媒コンバーター、ターボチャージャー関連部品、その他の集中熱源の近くで動作することがあります。このような場所では、ハーネスに従来の耐摩耗保護以上の性能が求められる場合があります。適切に設計されたトランスミッションワイヤーハーネス用耐熱保護スリーブは、ハーネスの形状、組み立て工程、車両のパッケージングスペースに適合しつつ、熱暴露を制御しなければなりません。
汎用の高温用スリーブとは異なり、自動車用トランスミッションハーネスシールドは、特定の部品に合わせて開発されることがよくあります。設計には、所定の長さ、内径、切り欠き、固定ポイント、補強された端部、または組み立て中や車両の走行中にスリーブを正しい位置に保持するためのその他の機能が必要になる場合があります。
BSTFLEXは、アルミナイズド耐熱保護スリーブおよび自動車用ワイヤーハーネス、ホース、ケーブル、流体ライン向けのカスタム熱保護部品を製造しています。
トランスミッションの配線は、車両の機械的および熱的に過酷な部分を通過しながら、センサー、ソレノイド、制御モジュール、その他の電気部品を接続します。
車両の構造によっては、ハーネスが以下の近くに配置されることがあります：
熱の問題は、必ずしも直接的な接触によって引き起こされるわけではありません。高温の排気表面は、空気層を介して大きな放射エネルギーを伝え、近くのハーネス、コネクタ、または保護コンジットの温度を上昇させる可能性があります。
したがって、トランスミッションハーネス用ヒートシールドの目的は、配線や取り付けに必要な柔軟性を維持しながら、電気アセンブリに到達する熱負荷を低減することです。
一般的な仕様の誤りは、素材の耐熱温度から始めて、その値がそのままハーネスに提供される温度保護性能を表していると思い込むことです。
これらは異なる特性です。
スリーブには高温に耐えられる素材が使用されているかもしれませんが、保護されるハーネスが到達する温度は、いくつかの追加要因に依存します：
OEMプロジェクトの場合、スリーブの構造を最終決定する前に、必要なハーネスの温度制限と動作環境を定義する方が適切です。
排気システムの近くを通るトランスミッションハーネスは、直接接触熱よりも放射熱にさらされることが頻繁にあります。
この状況では、アルミナイズド加工された外面が役立ちます。なぜなら、放射エネルギーがスリーブ構造に入る前にその一部を反射するからです。
反射型ヒートシールドの有効性は、取り付け方法にも依存します。熱源に向いた清潔な反射面と適切な空気層は、一般的に、同じスリーブが高温の表面に直接押し付けられた場合とは異なる熱的結果をもたらします。
直接接触、伝導、または一般的に高い周囲温度を伴う用途では、追加の断熱層や別のスリーブ構造が必要になる場合があります。
トランスミッションワイヤーハーネス保護スリーブは、熱的および機械的要件に応じていくつかの方法で製造できます。
一般的な設計では、反射性アルミニウムの外層とファイバーグラス織物の基材を組み合わせています。アルミニウム表面が放射熱に対処し、ファイバーグラス構造が柔軟性を提供してスリーブを支えます。
このタイプの構造は、ハーネスが排気部品の近くを通るものの、高温の表面に継続的に接触しない場合に特に適しています。
より高い熱負荷には、単一の反射性織物層以上のものが必要になる場合があります。複合スリーブは以下を組み合わせることができます。
適切な層の組み合わせは、必要な温度低減と利用可能なパッケージの厚みに依存します。
ストレートチューブ状のスリーブが、完成したトランスミッションハーネスに常に適しているとは限りません。分岐、コネクタ、ブラケット、または固定ポイントには、縫製または成形された構造が必要になる場合があります。

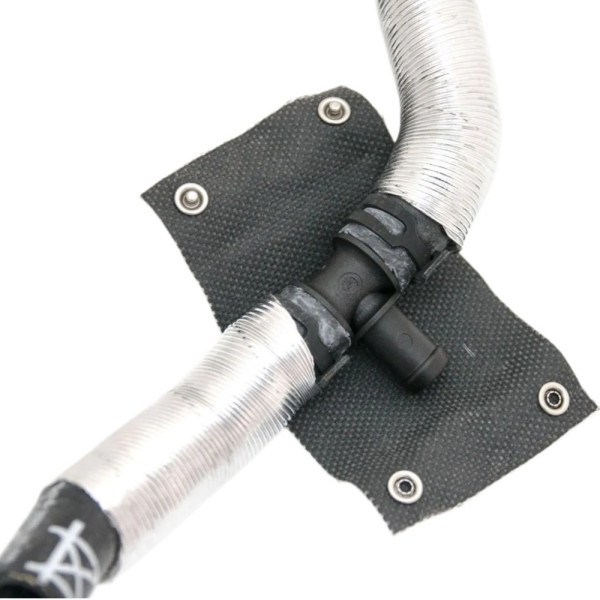

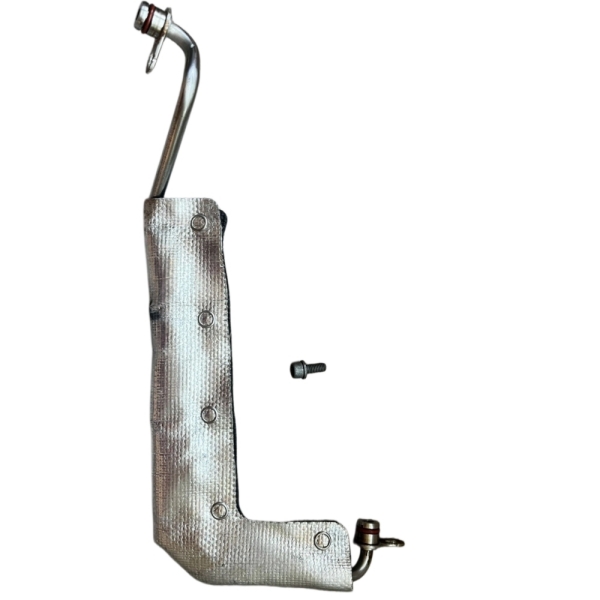

複雑なアセンブリの場合、BSTFLEXは以下を開発することも可能です。カスタム形状のアルミナイズドファイバーグラス製自動車用ヒートシールド図面または物理的なサンプルに基づきます。
熱保護プロジェクトにおける最も重要な入力事項の2つは、熱源温度と、その熱源からハーネスまでの最小距離です。
高温の排気部品から150mm離れたハーネス用に指定されたスリーブは、わずか数ミリしか離れていない場所に設置されたスリーブとは異なる熱的問題を解決しています。
このため、RFQ（見積依頼）では理想的には以下を特定する必要があります。
これらの値は、「500°C対応のスリーブが必要」といった要求よりも、サプライヤーが材料や構造の選択肢を評価するためのはるかに優れた基準となります。
最も有用な熱仕様は、多くの場合、保護される配線アセンブリが到達を許容される最高温度です。
この制限は以下によって制御される場合があります。
したがって、耐熱スリーブは、単独の材料としてではなく、完全なハーネスシステムの一部として選択されるべきです。
SAE J2302は、放射熱曝露下におけるスリーブ、チューブ、およびテープ絶縁体の熱的有効性を評価するための標準化された方法です。
この方法は、定義された放射熱条件下で、保護スリーブがある場合とない場合の標準化された試験体の表面温度を比較します。測定された温度差は、放射熱に対するスリーブの有効性を示します。
これは、原材料の最大耐熱温度を単に報告するのではなく、熱性能を評価するものであるため、自動車の熱保護において有用です。
OEM図面や顧客仕様書でSAE J2302が参照されている場合、実際の保護スリーブの構造を必要な条件下で評価する必要があります。関連する構造が実際に試験されていない限り、製品をSAE J2302準拠または試験済みと説明してはなりません。
放射熱遮蔽と熱封じ込めは、異なるエンジニアリング上の課題です。
SAE J2302は、保護対象のコンポーネントに向かう放射熱流に対処するものです。これに対し、SAE J2495は、高温コンポーネントの周囲に使用されるスリーブ材料の熱封じ込め効率に関連しています。
排気管の近くにあるトランスミッションワイヤーハーネスの場合、通常は放射熱に対する有効性がより適切な出発点となります。高温のパイプの周囲に熱を閉じ込めるために取り付けられるスリーブの場合、熱の問題は異なります。
トランスミッションハーネス用スリーブは、不必要な取り付けの困難さを生じさせることなく、保護対象の束に適合しなければなりません。
スリーブがきつすぎる場合：
緩すぎる場合：
したがって、仕様書にはハーネスの外径、寸法公差、および束のサイズの局所的な変化を含める必要があります。
スリーブは熱源にさらされるハーネスのセクションを覆う必要がありますが、不必要な長さを追加するとコストと組み立て時間が増加する可能性があります。
図面を作成する際は、以下を特定してください：
大量生産される自動車の場合、一貫した切断長は、アイレット、穴、切り欠きなどの他の機能の最終的な位置を決定するため重要です。
トランスミッションハーネスには、単純なストレートスリーブが正しく適合しない分岐や取り付け機能が含まれていることがよくあります。
カスタムの切り欠きやカットアウトにより、ヒートシールドが以下を避けることができます：
これらの機能は、スリーブ端に対する位置が再現可能であるように、可能な限り図面で定義する必要があります。
熱性能は、スリーブがハーネスの意図した部分に留まっている場合にのみ有用です。
アセンブリに応じて、以下の方法で保持を実現できます：

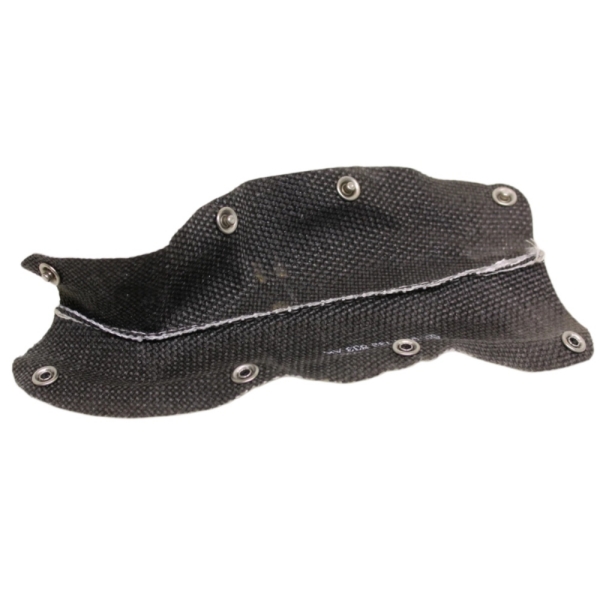

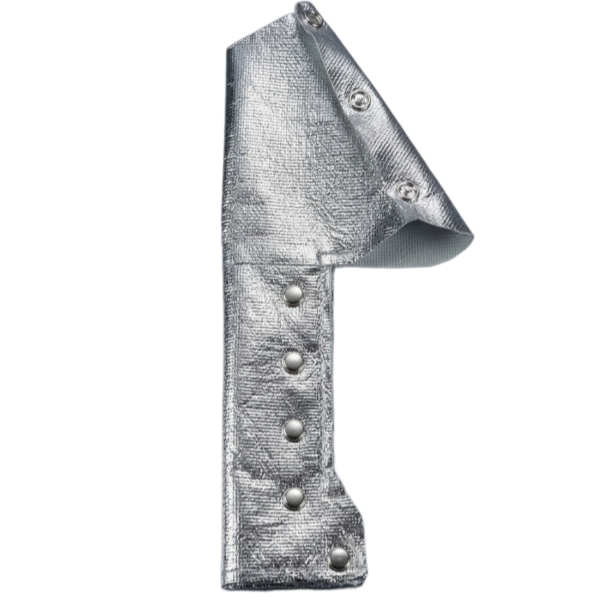

アイレットは、ハーネスに対するスリーブの位置を制御するのに役立つ、明確な取り付けポイントを提供します。
OEM用途では、保持機能の位置と強度は、オプションの仕上げ詳細としてではなく、コンポーネント仕様の一部として扱う必要があります。
繊維製ヒートスリーブの端部は、アセンブリを改善したり、層の分離を防いだりするために、追加の処理が必要になる場合があります。
構造に応じて、仕上げ方法には以下が含まれます：
最適な方法は、使用される材料と、スリーブが繰り返しの屈曲に対応する必要があるかどうかによって異なります。
ハーネスのアセンブリプロセスは、スリーブの設計に直接的な影響を与えます。
| ハーネスの状態 | 標準的なスリーブ設計 |
|---|---|
| コネクタ取り付け前のハーネス | スライドオン式チューブ状スリーブ |
| 大型コネクタ付きの完成ハーネス | ラップアラウンド式スリーブ |
| 将来的なメンテナンスアクセスが必要なハーネス | 面ファスナーまたは取り外し可能なスリーブ |
| 明確な閉鎖が必要な大量生産アセンブリ | スナップまたは設計されたメカニカルクロージャー |
| 分岐や不規則な形状を持つハーネス | カスタム縫製または成形されたヒートシールド |
スライドオン構造は一般的に単純ですが、ハーネスの形状とアセンブリの順序がそれを許容する場合に限られます。
熱保護は、ハーネスの配線とは独立して評価されるべきではありません。
完成したハーネスが予想よりも排気システムに近い位置に配線されると、高性能なスリーブであってもその性能が損なわれる可能性があります。
設計レビュー中に、以下を確認してください：
場合によっては、ハーネス経路をわずかに改善するだけで熱暴露を十分に低減でき、より薄く柔軟な熱保護構造を採用できる可能性があります。
トランスミッションハーネスのスリーブは、近くのブラケット、クリップ、または車両構造と接触することもあります。したがって、熱性能だけを設計上の考慮事項にすることはできません。
取り付け状況に応じて、エンジニアは以下の指定も必要になる場合があります。
大幅な機械的摩耗が予想される場合は、個別の耐摩耗層、または熱的・機械的保護を組み合わせた構造が必要になることがあります。
トランスミッション周辺のコンポーネントは、オイルミスト、水、道路の汚染物質、その他の自動車用流体にさらされる可能性があります。
したがって、反射面、接着剤、縫製糸、クロージャーシステムを含むスリーブ構造全体を、実際の動作環境で評価する必要があります。
実験室で新品の状態で優れた性能を発揮する反射層であっても、表面が機械的に損傷したり、ひどく汚染されたりした場合には、長期的に同じ結果が得られない可能性があります。
新しい自動車プラットフォームの場合、プロトタイプ開発は通常、ハーネスの形状と熱環境から始まります。
実用的な開発パッケージには以下が含まれます。
図面が不完全な場合は、物理的なサンプルや詳細な写真も初期プロトタイプの定義に役立ちます。
プロトタイプで熱的に機能するスリーブは、量産においても一貫して製造可能でなければなりません。
OEM供給の場合、製造プロセスで以下を管理する必要があるかもしれません。
大量生産プロジェクトでは、これらの特性を維持するために、治具、切削工具、またはその他の専用の製造方法が必要になる場合があります。
トランスミッションハーネス用ヒートシールドは自動車の機能部品であるため、検査では寸法特性と外観特性の両方を確認する必要があります。
顧客の図面に応じて、検査には以下が含まれる場合があります：
重要なOEMプロジェクトの場合、検査要件は部品の設計後に追加するのではなく、量産前に確立しておく必要があります。
効率的な技術レビューのために、以下の情報を可能な限り多く送付してください：
| 必要な情報 | 理由重要性 |
|---|---|
| ハーネス径 | スリーブサイズを定義 |
| 保護対象の長さ | 部品寸法を定義 |
| 熱源温度 | 熱的過酷度を定義 |
| 最小クリアランス | 放射熱の評価に重要 |
| ハーネスの最高温度 | 必要な熱性能を定義 |
| ハーネス図面 | 分岐、コネクタ、取り付け機能を表示 |
| 取り付け順序 | スライドオン構造かラップアラウンド構造かを決定 |
| 固定方法 | スリーブの動きを防止 |
| バリデーション要件 | 必要な試験を定義 |
| 年間数量 | 製造プロセスの決定を支援 |
BSTFLEXは、自動車用ワイヤーハーネス、ケーブル、ホース、流体ライン向けのアルミナイズド（アルミ蒸着）および繊維製熱保護製品を製造しています。設計は、標準的なフレキシブルスリーブから、ノッチ、切り欠き、ファスナー、補強された端部、コンポーネント固有の形状を備えたカスタマイズ部品まで多岐にわたります。
自動車用反射スリーブのより幅広い選択肢は、アルミナイズド熱保護スリーブカテゴリーでご覧いただけます。
ワイヤーハーネスの一般的な材料および設計の選択については、自動車用ワイヤーハーネス熱保護スリーブ：材料、設計、および用途を参照してください。
新しいトランスミッションハーネス熱保護プロジェクトについては、コンポーネントの図面、ハーネスの寸法、熱源温度、クリアランス、目標ハーネス温度、および必要なバリデーション基準をBSTFLEXまでお送りください。形状を評価し、プロトタイプ開発に適した構造を推奨いたします。
自動車のトランスミッションに関連する配線の周囲に取り付けられる熱保護スリーブです。その目的は、ハーネスに必要な柔軟性と配線経路を維持しながら、近くのトランスミッション、排気系、その他の高温コンポーネントからの熱暴露を低減することです。
明るいアルミナイズド外表面は、近くの排気コンポーネントからの放射熱を反射するのに役立ちます。これは通常、反射表面の下に構造的および熱的な層を提供するグラスファイバーやその他の断熱繊維と組み合わされます。
普遍的な距離はありません。必要なクリアランスは、排気温度、スリーブの構造、暴露時間、空気の動き、およびハーネスに許容される最高温度によって異なります。実際の取り付けは、必要な熱性能に基づいて評価する必要があります。
いいえ。スリーブの材料温度耐性は、スリーブ材料が耐えられる温度を示しています。保護されるハーネスが到達する温度は、熱源温度、距離、スリーブ構造、暴露時間を含む完全な熱環境に依存します。
SAE J2302は、定義された条件下で保護材料の有無による試験体の温度を比較することにより、スリーブ、チューブ、またはテープ断熱材の放射熱に対する有効性を評価します。
はい。カスタム設計には、位置決めやハーネスアセンブリとの統合に必要なノッチ、穴、ハトメ、切り欠き、補強された端部、その他の機能を取り入れることができます。
はい、ラップアラウンド、面ファスナー、スナップ留め、またはその他の開閉可能な構造が使用されている場合は可能です。従来の管状スリーブは通常、ハーネスまたはそのコネクタをスリーブに通す必要があります。
はい。寸法管理のためには図面が望ましいですが、初期開発段階では既存の部品、ハーネスサンプル、取り付け写真を使用することも可能です。
