発電機排気管断熱材および取り外し可能な排気ブランケット

発電機の排気ラインは、単に高温ガスをエンクロージャーの外へ排出する以上の役割を担わなければなりません。点検のためにアクセス可能であること、動きに対応できること、そして周辺機器を許容温度内に保つことが求められます。断熱材を追加することで、これらの作業が困難になってはなりません。

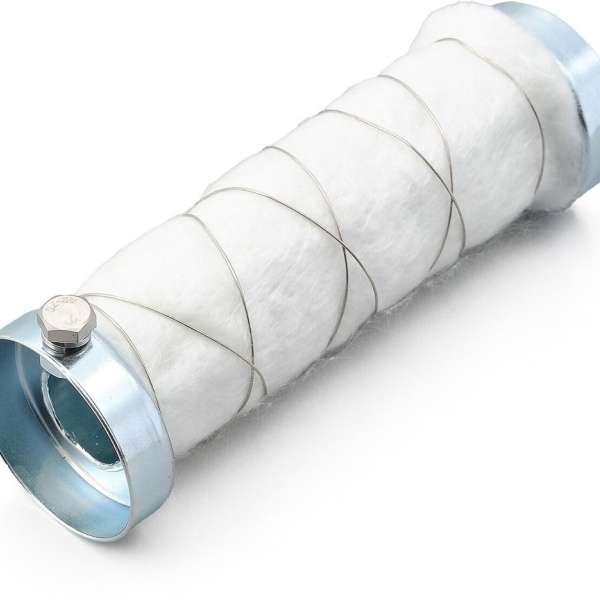

発電機排気管用断熱材は、直管用の取り外し可能なジャケット、エルボ用の成形ブランケット、フランジやサイレンサー用の個別のカバーとして供給可能です。その構造は承認された排気レイアウトに従うべきであり、材料の選定は発電機の出力だけでなく、運転条件に基づいて行う必要があります。

BSTFLEXは以下を製造しています：カスタムメイドの取り外し可能な排気用断熱ブランケット高温機器向け。発電機セットのプロジェクトでは、配管図、温度要件、メンテナンス用アクセスポイントを提供し、提案される断熱材が完全なアセンブリとして検討できるようにしてください。

排気経路をメンテナンス可能なセクションの集合として指定する

エンジン出口からエルボを経由してサイレンサーに至る配管を検討してください。連続した断熱材で覆うのは一見単純に見えますが、技術者がエルボのフランジやサイレンサーの接続部にアクセスする必要がある場合には不便になります。

より実用的な仕様では、各断熱セクションの開始点と終了点を特定します。直管、ベンド、サービス接続部を個別にカバーし、分解を妨げることなく露出した高温部を制限するようにジョイントの詳細を設計できます。

以下の構成は議論の出発点であり、普遍的な設置設計ではありません。

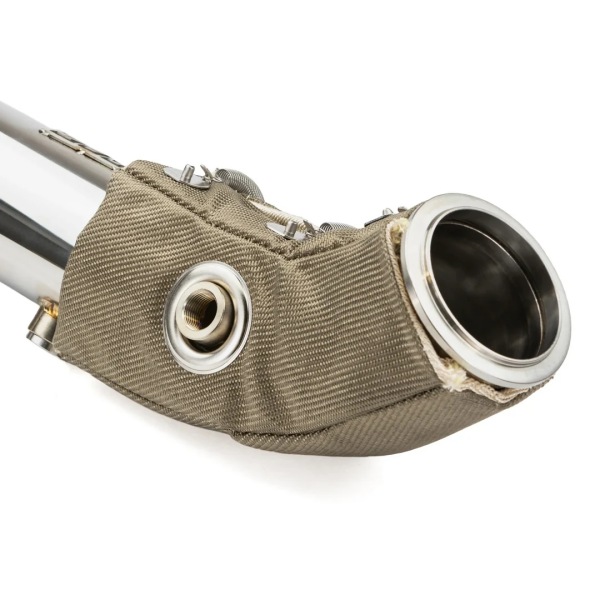

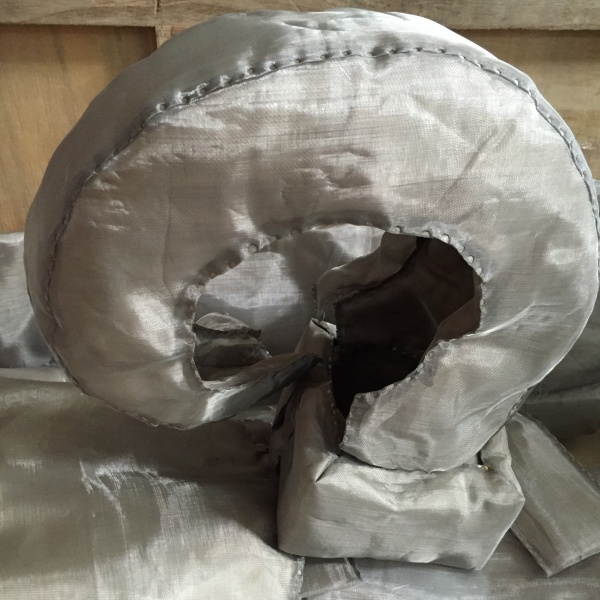

曲線部については、BSTFLEXの熱断熱エルボブランケットが適合性を議論するための製品リファレンスとなります。発電機設備用の構造を選択する前に、実際の直径、曲げ形状、および温度を確認してください。

仕様に含めるべき3つの温度

排気温度のみを記載した要求事項では、重要な疑問が未解決のままとなります。その温度はどこで測定されたものか、という点です。

排気ガス温度は、配管内のガスを表します。これは有用な運転情報ですが、断熱材との界面における金属温度と自動的に同じになるわけではありません。

配管表面温度は、接触式断熱システムにおける関連する高温側の条件です。測定データまたは機器メーカーの設計情報を使用し、その値に関連する運転負荷を特定してください。

ブランケット外表面温度は、設置されたアセンブリの性能目標です。周囲条件、空気流、測定場所、および発電機の運転状態とともに指定してください。

ディーゼル発電機の排気断熱材については、単なる短時間の無負荷試運転ではなく、最も過酷な承認済み運転条件を含めてください。後処理装置の再生によって温度プロファイルが変化する場合は、機器メーカーから関連する制限事項や断熱上の制約を入手してください。

1つの繊維の耐熱温度が、ブランケット全体の許容温度を決定するわけではありません。高温側フェーシング、芯材、外側カバー、糸、留め具のすべてが、それぞれの設置場所のサービス条件に適している必要があります。

発電機排気管断熱材を層ごとに選択する

仕様書には、ジャケット全体に対して単一の材料名を挙げるのではなく、各層の機能を記述すべきです。

高温側フェーシングは断熱アセンブリを保護します

内側フェーシングは、配管の温度、接触、および取り扱い条件に適している必要があります。設計に応じて、耐熱繊維または金属製のフェーシングが適切な場合があります。「高温用ファブリック」といった一般的な説明に頼るのではなく、材料のグレードと意図された曝露状況を特定してください。

芯材は主要な熱抵抗を提供します

用途に応じて、グラスファイバー、シリカベース、またはその他の高温用繊維断熱材を検討してください。選択した材料の熱データ、使用限界、および施工厚さを比較してください。また、取り扱い要件と安全データも確認してください。

断熱材の厚さは、ブラケットや隣接する機器に対して意図せず圧縮されることなく、利用可能なスペースに収まる必要があります。製造前の緩い材料の厚さだけでなく、完成した構造を指定してください。

外側カバーは曝露と取り扱いに対処します

予想される設置場所の温度と、摩耗、天候、汚染への曝露に基づいてカバーを選択してください。ある設置場所ではコーティングされた繊維が適しているかもしれませんが、別の場所では金属製の保護構造が必要になる場合があります。

ステンレス鋼メッシュを液体を通さないバリアとして扱ったり、コーティングされたファブリックがすべての継ぎ目や閉鎖部を防水にすると想定したりしないでください。オイルの飛散や天候への曝露が問題となる場合は、完全なカバー構成の詳細を要求してください。

より広範な材料比較については、以下を参照してください。高温システム用排気管断熱材。ブランケットの層と固定オプションについては、当社の「排気断熱ブランケットガイド」でも取り上げています。

断熱材を機械的な拘束具にしないでください

排気ブランケットは配管サポートではありません。排気管とサイレンサーにはそれぞれ適切なサポート構成が必要であり、機械的検討には断熱材の重量を含める必要があります。

留め具は、可動部品の意図された動きを制限するような形で、それらの部品をまたぐことなくブランケットを保持する必要があります。フレキシブルコネクタやベローズには特に注意が必要です。通常の剛性配管であるかのようにクランプ、パッキング、またはラッピングを行わないでください。

フレキシブル接続部、ターボチャージャー、マニホールド、または後処理ハウジングを断熱する前に、コンポーネントメーカーの承認を得てください。あるエンジン設置に適したブランケットが、別のエンジンに自動的に承認されるわけではありません。

ドレン、センサー接続部、点検箇所、および必要な換気口は機能する状態に保ってください。壁や屋根の貫通部には指定された保護アセンブリが必要です。排気ブランケットは、承認された貫通部の詳細の代わりにはなりません。

取り外す人のことを考慮して閉鎖部を設計する

固定システムは、図面上ではアクセスしやすく見えても、配管が防音エンクロージャーの中に入ると手が届きにくくなることがあります。

設置が許す限り、フック、スプリング、またはレーシングはアクセスしやすい側に配置してください。無関係な配管を取り外したり、近くの配線を損傷したりすることなく、ブランケットを開いて取り外せることを確認してください。フランジカバーの場合は、カバーを取り外した後に必要な工具が使えるだけのアクセススペースを確保してください。

複数ピースのセットについては、断面図とブランケットへの対応する識別表示を要求してください。そうすれば、交換注文の際に、未識別のカバーの写真に頼るのではなく、特定のエルボや配管セクションを指定できるようになります。

再利用は状態に応じて判断してください。取り外したブランケットを再設置する前に、フェーシング、継ぎ目、断熱材、および固定金具を点検してください。損傷や汚染があるセクションは、自動的に再利用するのではなく、評価が必要です。

設置環境に合わせてジャケットを適合させる

プラントルームに設置された発電機については、サービス通路、ケーブル、および近くの機器へのクリアランスを確認してください。コンテナ型発電機の場合は、ドアの開閉、パネルの取り外し、およびエンクロージャー内部で閉鎖部にアクセスできるかどうかを確認してください。

屋外の配管経路には別の要件があります。それは、予想される天候への曝露に合わせて設計されたカバーシステムです。外側のファブリックの説明だけに頼るのではなく、継ぎ目、貫通部、および末端部がどのように保護されるかを尋ねてください。

排気断熱材は、それが覆う表面からの熱伝達を低減しますが、エンジン、オルタネーター、または冷却システムによって生成されるすべての熱を除去するわけではありません。必要な冷却空気流、燃焼空気、および排気排出の構成は、個別の設計責任となります。

また、断熱材は排気漏れを密閉するものではなく、可燃物へのクリアランスの短縮を許可するものでもありません。配管を覆う前に欠陥を修理し、機器メーカーが必要とするクリアランスを維持してください。

適合性と測定された性能に基づいて設置を受け入れる

量産品を発注する前に、最初のブランケットセットをどのように評価するかについて合意してください。以下のチェックは、受け入れ計画の有用な基礎となります。

適合性チェック：配管径、セクションの長さ、開口部の位置、および閉鎖部の位置合わせを確認してください。意図しない圧縮、露出した隙間、隣接する機器との接触がないかを確認してください。

サービスチェック：発電機を安全に停止し、冷却し、適用される手順に従って隔離した状態で、選択したカバーを取り外してください。目的のフランジ、ドレン、または点検箇所にアクセスできること、およびカバーを正しく再設置できることを確認してください。

熱チェック：有資格者が、合意された運転条件下で設置されたアセンブリを評価してください。発電機の負荷、周囲温度、換気状態、安定化時間、および測定方法を記録してください。広範囲に断熱されたエリアの中心だけでなく、閉鎖部、継ぎ目、および移行部も温度調査に含めてください。

サイクル後の点検：合意された運転サイクルと安全な冷却の後、保持状態、擦れ、およびフィット感の変化を点検してください。リピート注文のために設計を承認する前に、修正内容を記録してください。

測定結果を試験条件とともに報告してください。単に「温度を〇％低減する」と説明されたブランケットでは、特定の表面温度要件が満たされているかどうかを購入者が判断できません。

RFQ（見積依頼書）に含めるべき詳細

以下の見積を比較するには：発電機排気管用断熱ブランケット各サプライヤーに、同一の形状、熱要件、および供給範囲を提示してください。

形状：配管の外径、断熱が必要な長さ、曲げ角度と半径、フランジ寸法、ボルトの突出部、サポート、および点検口の情報を提示してください。周囲のスペースと排気コンポーネント自体の写真を含めてください。

運転条件：発電機とエンジンのモデル、利用可能な表面温度データ、負荷プロファイル、周囲環境、および断熱材に関するメーカーの制限事項を特定してください。

要求される結果：許容される断熱材の仕上がり外形、該当する場合は目標とする外表面温度、測定条件、およびアクセスを維持しなければならない領域を明記してください。

供給要件：試作品および量産の数量、セクションごとまたはセットごとの梱包、識別要件、および見積書とともに提出が必要な書類を指定してください。

提案書には、高温側表面材、芯材、外装カバー、公称仕上がり厚さ、留め具の種類、およびセクションの境界を明記するよう求めてください。確認が必要な前提条件はすべて記録してください。発電機排気ブランケットの2つの見積もりにおいて、一方がフランジカバーを含み、もう一方がすべての接続部を露出させている場合、それらは同等ではありません。

BSTFLEXのカスタム発電機排気ブランケット

BSTFLEXは、図面、寸法、サンプルに基づいたカスタム排気断熱材の開発をサポートします。取り外し可能な排気ブランケット製品は、配管ジャケットや成形コンポーネントカバーを検討する際の出発点となります。最終的な構造は、発電機セットの設置要件に基づいて合意される必要があります。

取り外し可能な断熱材と成形シールドやライナーを組み合わせるプロジェクトについては、以下を確認してください。排気熱シールドおよび断熱製品ラインナップ当社の排気管断熱材選定ガイドは、取り外し可能なジャケットが推奨されない場合の代替構造を網羅しています。

BSTFLEXに見積依頼用の発電機排気図面を送付する運転条件、必要なカバー範囲、利用可能なクリアランス、および数量を含めてください。これにより、提案されたブランケットセットが、フィット感、熱要件、およびメンテナンス時のアクセス性の観点から検討可能になります。
