エキゾーストラップの購入量が少なすぎると、ヘッダーの作業が完了しません。多すぎると不必要なコストがかさみます。特にOEM生産で繰り返し使用される素材の場合は顕著です。
必要なエキゾーストラップの量は、主に以下の4つの寸法によって決まります。
エキゾーストパイプの外径
パイプの全長
エキゾーストラップの幅
取り付け時の重ね幅
パイプの曲がり、コレクター、分岐、および取り付け時のロスによって実際の消費量は増加するため、計算値は正確な購入量ではなく、理論上の最小必要量として扱う必要があります。

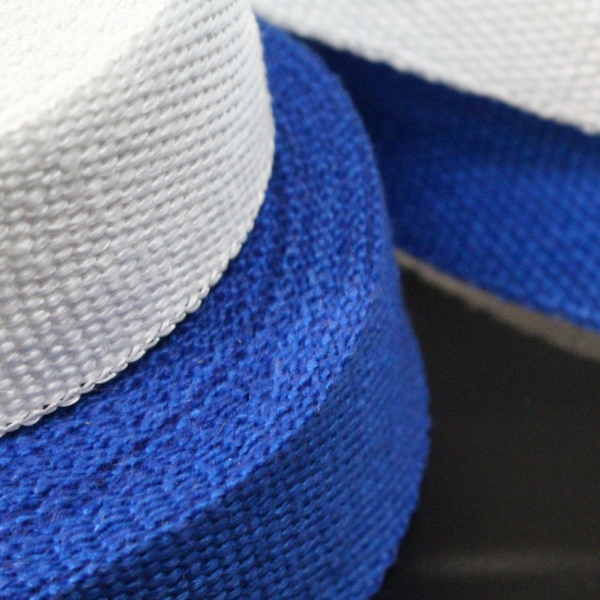

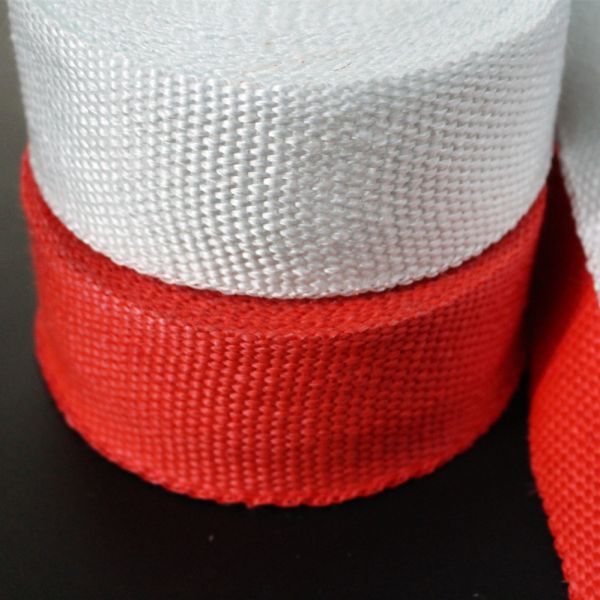

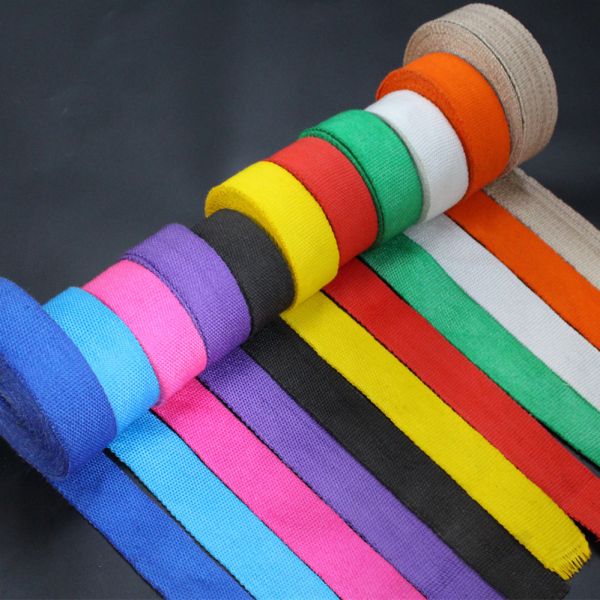

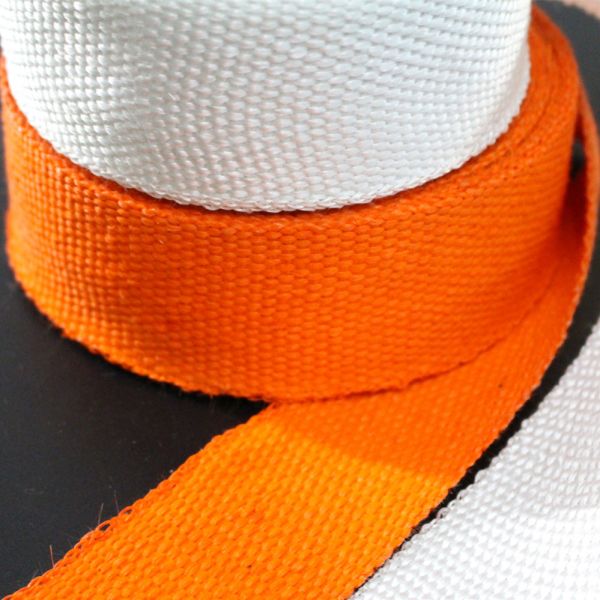

BSTFLEXは、自動車、オートバイ、レース、ディーゼル、産業用排気システム向けに、さまざまな素材、幅、ロール構成のエキゾーストおよびヘッダー用ヒートラップを製造しています。
真っ直ぐな円形エキゾーストパイプの場合、ラップの消費量はヘリカルラップ（螺旋巻き）計算を使用して推定できます。
使用項目：
D = パイプ外径
W = ラップ幅
O = 重ね幅
P = 1回転あたりの有効前進距離
ここで：
P = W − O
概算の長さ倍率は以下の通りです：
ラップ長さ倍率 = √[(πD)² + P²] ÷ P
次に：
必要なエキゾーストラップの長さ = パイプの長さ × ラップ長さ倍率
パイプ径、ラップ幅、重ね幅には同じ単位を使用してください。
例えば、D、W、Oをインチで入力した場合でも、倍率はフィート単位のパイプの長さに直接適用できます。
この計算は、真っ直ぐな円筒状パイプに必要な素材を推定するものです。
以下の要素は自動的に考慮されません：
曲がり
コレクター
フランジ
分岐
不均一な重ね幅
開始および終了時の余裕
取り付け時のロス
市販のエキゾーストラップ計算機も同じ基本的な入力項目を使用します。例えばDEIでは、パイプ外径、パイプの長さ、ラップ幅、重ね幅の入力を求め、推奨されるデフォルトの重ね幅として0.25インチを表示しています。また、DEIは同社の計算機が曲がり部分を考慮していないことについても警告しています。
前提条件：
パイプ外径: 2インチ
パイプ長さ: 3フィート
ラップ幅: 2インチ
重ね幅: 0.25インチ
有効送り幅:
2.00 − 0.25 = 1.75インチ
パイプの円周:
π × 2 = 約6.28インチ
テープはパイプに沿って斜めに巻かれるため、1回転あたりの使用量はパイプの円周よりもわずかに長くなります。
上記の式を使用すると、ラップ長さの倍率は約以下の通りです:
3.73
したがって:
3フィート × 3.73 = 約11.2フィートのラップ
これは直線部分における理論上の必要量です。
実際の排気系への取り付けでは、曲げ部分、開始点と終了点、および取り付け時の誤差を考慮して、余分に材料を見込んでおく必要があります。
以下の例は以下を前提としています:
2インチ幅のエキゾーストラップ;
0.25インチの重ね幅;
3フィートの直線排気パイプ。
| パイプ外径 | 必要なラップの目安 |
|---|---|
| 1.5インチ | 8.6フィート |
| 2.0インチ | 11.2フィート |
| 2.25インチ | 12.5フィート |
| 2.5インチ | 13.8フィート |
| 3.0インチ | 16.4フィート |
これらの数値は直線パイプにおける理論上の見積もりです。
実際のヘッダーやマニホールドへの取り付けでは、通常より多くの材料を使用します。
パイプ径が大きくなると、1回転ごとにカバーすべき円周が長くなるため、より多くの材料が必要になります。
3インチの排気パイプは、1.5インチのパイプの約2倍の円周があります。
つまり、パイプの長さが同じでも、排気システムによって必要なラップの量が大きく異なる場合があります。
そのため、材料を注文する前に必ずパイプの外径を測定してください。
ラップの量を以下の情報のみに基づいて見積もらないでください:
エンジン排気量;
車種;
馬力;
シリンダー数。
実際の配管寸法の方が重要です。
重ね合わせは、1回転ごとにラップがパイプに沿ってどれだけ進むかを決定します。
重ね合わせが多い場合：
材料の消費量が増える;
断熱厚みが増す;
軸方向のカバー速度が遅くなる。
重ね合わせが少ない場合：
材料の消費量が減る;
有効なカバー範囲が薄くなる;
取り付けが不十分な場合、隙間が不均一になるリスクが高まる。
例えば、幅2インチのラップの場合：
0.25インチの重ね合わせ
残るもの：
1回転あたり1.75インチの有効な前方カバー範囲。
重ね合わせを増やすと、有効な前方への進み幅が減少し、より多くのラップが必要になります。
現在のDEI計算機は推奨デフォルト値として0.25インチを使用していますが、これはすべてのラップメーカーや用途に対する普遍的な要件として扱われるべきではありません。
使用する特定の製品の取り付け説明書に必ず従ってください。
ラップの幅は必要な長さに大きな影響を与えます。
1インチのラップは、同じパイプ長に対してより多くの回転数が必要になります。
そのため、以下に特に適しています：
タイトなヘッダーの曲がり部分;
小径の配管;
オートバイのエキゾーストパイプ;
複雑なマニホールド;
間隔の狭いプライマリーチューブ。
ただし、通常は幅の広いラップよりも多くの線形フィートのテープが必要になります。
2インチのラップは、1回転ごとにパイプに沿ってより遠くまで進みます。
一般的に以下に適しています：
自動車用ヘッダー;
ダウンパイプ;
中径のエキゾースト配管;
より長い直線パイプセクション;
より迅速な取り付け。
2インチのグラスファイバー製およびチタン風ラップは一般的な商業用サイズです。DEIは現在、15フィート、25フィート、50フィート、100フィートの長さで、複数の2インチラップ構成を販売しています。
適切な選択は、単に最も幅の広いテープを選ぶことではなく、パイプの形状に基づいて行うべきです。
同じ外径2インチのパイプを検討します。
幅の狭い1インチのラップを比例したオーバーラップで取り付ける場合、1回転あたりの有効な軸方向の進みは、2インチのラップよりも小さくなります。
これは、同じパイプの長さをカバーするためにより多くの回転数が必要になることを意味します。
パイプに複数の急な曲がりが含まれている場合、幅の狭いラップの方が適している可能性があります。
これが、エキゾーストヘッダーラップの選択において、以下のバランスが重要になる理由です。
材料の消費量
取り付け速度
適合性
パイプの形状
ヘッダーは直線パイプよりも計算が困難です。
管状ヘッダーには以下が含まれる場合があります。
複数のプライマリーチューブ
急な曲がり
コレクター
合流セクション
フランジ
不均等なチューブの長さ
正しい方法は、各プライマリーチューブを個別に測定することです。
4気筒ヘッダーの場合：
各プライマリーチューブをフランジからコレクターまで測定します。
各チューブの外径を記録します。
各チューブのラップ使用量を計算します。
コレクターもラップする場合は、それを含めます。
曲がりや仕上げ点のために余分な材料を追加します。
ヘッダーアセンブリの物理的な全幅を単純に測定しないでください。
各チューブは、個別のラップ対象シリンダーとして扱う必要があります。
V8ヘッダーセットは、8本のプライマリーチューブをラップする必要があるため、大幅に多くの材料を消費する可能性があります。
そのため、一部の完全な市販キットには、約100フィートの2インチラップが含まれています。
例えば、DEIは現在、100フィートの2インチグラスファイバーラップと関連する取り付けアクセサリーを含む自動車用ヘッダーラップキットを販売しています。
それは、すべてのV8に正確に100フィートが必要という意味ではありません。
実際の使用量は以下に依存します。
プライマリーチューブの長さ
チューブの直径
オーバーラップ
コレクターがラップされているかどうか。
ヘッダーの形状。
量産用途では、エンジン構成のみを使用するよりも、実際のヘッダーを測定する方が信頼性が高いままです。
オートバイでは頻繁に以下が使用されます：
より小さなパイプ径。
よりきつい曲げ。
より短い全体のエキゾースト長。
このため、1インチまたは2インチのラップが適していることがよくあります。
2本の短いヘッダーチューブを備えたオートバイは、自動車のマルチプライマリーヘッダーよりもはるかに少ない材料で済む場合があります。
DEIは現在、30フィートの2インチグラスファイバーラップを含むオートバイ用エキゾーストキットを提供しており、この用途で一般的に使用される短いロール長を示しています。
繰り返しになりますが、キットのサイズを普遍的な要件として扱うべきではありません。
注文する前に、実際のオートバイのエキゾーストを測定してください。
ターボダウンパイプは以下の傾向があります：
より大きな直径。
比較的短い。
過酷な温度にさらされる。
エンジンルーム内の敏感なコンポーネントの近くに配置される。
必要なラップの長さは、通常、ダウンパイプの外径（OD）と中心線長から計算できます。
しかし、ダウンパイプには多くの場合、いくつかの曲げが含まれています。
したがって、理論上のストレートパイプの結果は、実用的な取り付け余裕分を加えて増やす必要があります。
材料の選択も重要です。
より高温のターボシステムの場合、購入者はロールの長さだけで材料を選ぶのではなく、グラスファイバーと玄武岩（バサルト）または高シリカラップを比較する必要があるかもしれません。
参照：Titanium Exhaust Wrap: Material, Temperature and Applications（玄武岩ベースのより高温の用途についてはこちら）。
管状マニホールドは、ヘッダーと同様に計算できます。
鋳造マニホールドは、表面が一貫した円形のチューブを形成していない可能性があるため、より困難です。
コンポーネントに以下がある場合：
不規則な鋳造形状。
非常に短い分岐。
複雑なフランジ。
限られたアクセス。
取り外し可能な断熱ブランケットまたは成形されたヒートシールドの方が、スパイラルラップよりも適している場合があります。
このガイドの計算機は、主に円形のエキゾーストチューブを対象としています。
はい。
曲げはテープの有効な経路を変化させます。
外側の半径は内側の半径よりも多くの材料を必要とするため、施工者はラップを滑らかに保つために重なりを調整する必要がある場合があります。
市販の計算機では、結果が曲げを考慮していないという警告が一般的です。DEIは、曲げによって計算上の直線パイプの推定値を超えて材料が消費されることを明示しています。
複雑な排気システムの場合、理論上の計算結果をそのまま注文するよりも、余裕を持って購入する方が賢明です。
以下の場合にも追加の材料が必要になることがあります：
ラップの開始部分と終了部分は、しっかりと固定するために追加の巻き数が必要になる場合があります。
コレクターは直径が急激に変化することがあり、材料の使用量が増加します。
成形および溶接された排気コンポーネントは、直径が完全に一定ではない場合があります。
セクションを取り外して巻き直す必要がある場合があります。
OEM生産の場合、わずかな余裕を持たせることで、取り付け時の小さなばらつきによるライン停止を防ぐことができます。
見た目の推定ではなく、計算された消費量に基づいてロールの長さを選択してください。
一般的に以下に適しています：
短い排気セクション；
小型のオートバイシステム；
個別のダウンパイプ；
単一のコンポーネント。
以下に役立ちます：
長めのオートバイ排気システム；
自動車用ヘッダー；
複数の個別のパイプセクション。
以下に役立ちます：
マルチプライマリーヘッダーシステム；
大規模な作業；
ワークショップ；
OEMまたは反復的な取り付け作業。
現在、多くのメーカーがこれらのロールサイズを提供しています。例えばDEIは、チタンタイプの排気ラップ製品を15、25、50、100フィートの構成で複数リストアップしています。
BSTFLEXは、標準の小売用長さでは不要な継ぎ目や梱包廃棄物が発生してしまうOEMや販売代理店のプロジェクト向けに、カスタムロールの長さも提供できます。
同じ計算式がメートル法の寸法でも機能します。
使用するもの：
ミリメートル単位のパイプ直径；
ラップ幅（ミリメートル）
オーバーラップ（ミリメートル）
乗数は無次元です。
次に、それをパイプの長さ（メートル）で掛けることで、おおよそのラップ長（メートル）が得られます。
例：
50 mm パイプ外径
50 mm ラップ幅
6 mm オーバーラップ
有効送り量：
50 − 6 = 44 mm
この計算は、インチベースの方法と全く同じように適用できます。
これは、以下のように指定される産業用およびOEMプロジェクトで特に役立ちます：
25 mm ラップ
50 mm ラップ
メートル法のエキゾーストチューブ
メートル単位のロール
繰り返し製造を行う場合、BSTFLEXは以下の情報を記録することを推奨します：
| 必要な入力 | 例 |
|---|---|
| パイプ外径 | 50 mm |
| パイプの長さ | 1.2 m |
| ラップ幅 | 50 mm |
| 必要なオーバーラップ | 6 mm |
| パイプの本数 | 4 |
| 曲げの数 | 6 |
| ラップ材 | グラスファイバー / 玄武岩 / シリカ |
| 生産数量 | 500セット |
これにより、以下の両方を見積もることが可能になります：
1セットあたりの材料消費量
製造注文に必要な合計ロール数
小売用のロールサイズは、製造において必ずしも効率的とは限りません。
例えば、完成した排気コンポーネント1つにつき、約7.5 mのラップが必要だとします。
標準的な10 mの小売用ロールを使用すると、組み立てのたびにかなりの材料が無駄になる可能性があります。
OEM注文の場合、以下を指定する方が効率的です。
カスタムロール長
マスターロール
プレカット長
キットパッケージ
BSTFLEXは、産業用顧客に消費者向けパッケージ形式の使用を強いるのではなく、実際の生産消費量に基づいたロール構成を開発できます。
幾何学的な計算は、基本的に以下の場合でも同じです。
グラスファイバー製エキゾーストラップ
玄武岩（バサルト）製エキゾーストラップ

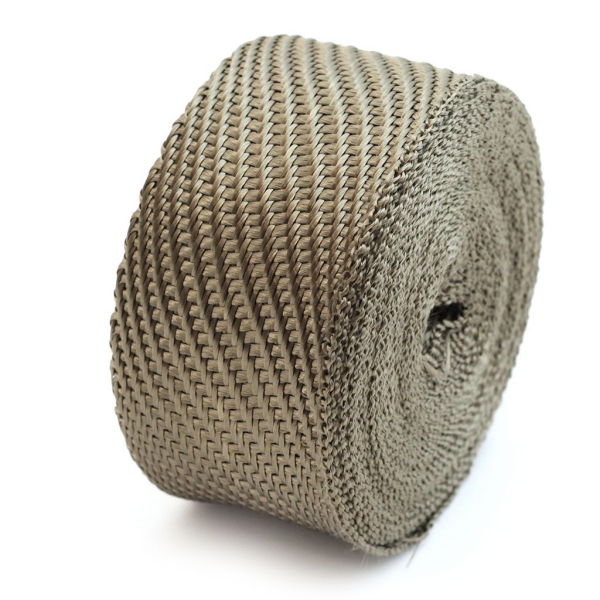

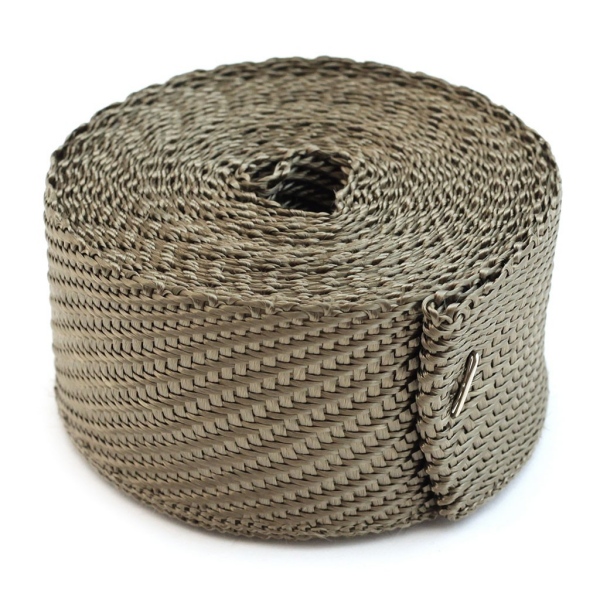

チタン風エキゾーストラップ
シリカ製エキゾーストラップ
ただし、完成した材料は以下において異なる場合があります。
厚さ
柔軟性
織り方
伸縮性
取り付け時の挙動
したがって、大規模な生産注文を確定する前に、プロトタイプの取り付け時に計算上の消費量を検証する必要があります。
材料の選択については、以下を参照してください。Exhaust Wrap Complete Guideおよび、完全なBSTFLEX Exhaust and Header Heat Wrap range。
テープの長さを計算することは、取り付けの一部に過ぎません。
ラップはしっかりと固定する必要があります。
一般的なオプションには以下が含まれます。
ステンレス製ロッキングタイ
ステンレス製ワイヤー
金属製クランプ
専用設計のバンド
市販のエキゾーストラップキットには、通常、ラップと一緒にステンレス製のタイが含まれています。例えば、DEIは、いくつかのヘッダーおよびエキゾーストラップキットにロッキングタイを同梱しています。
OEMプロジェクトの場合、ラップと固定用ハードウェアを1つのパッケージキットとして指定できます。
見積もりを依頼する前に、以下を確認してください。
パイプ外径
配管全長
配管数
曲げ箇所数
ラップ幅
必要な重ね幅
材質
温度要件
希望ロール長
色
必要な留め具
合計数量
梱包形態
排気系の形状が複雑な場合は、以下を提供してください：
図面；
CAD寸法；
写真；
サンプル部品。
これにより、材料の消費量をより正確に見積もることができます。
BSTFLEXは、自動車、オートバイ、モータースポーツ、ディーゼル、産業用途向けの排気熱保護材を製造しています。
供給オプションには以下が含まれます：
1インチエキゾーストラップ；
2インチエキゾーストラップ；
25 mmエキゾーストラップ；
50 mmエキゾーストラップ；
カスタム幅；
カスタムロール長；
バルクマスターロール；
カット済み長さ；
ステンレス製固定タイ；
プライベートブランドのエキゾーストラップキット；
OEM梱包。
グラスファイバー素材の選択については、以下を参照してください：ヘッダーおよびエキゾーストパイプ用グラスファイバー製エキゾーストラップ。
利用可能なすべての素材ファミリーについては、以下をご覧ください：BSTFLEX エキゾーストおよびヘッダーヒートラップ カテゴリ。
エキゾーストパイプの外径と長さを測定し、ラップの幅と必要な重ね幅を選択してください。これらの値を使用して、各螺旋状の巻き付けに必要な材料の量と、パイプに沿った合計巻き数を計算します。
はい。パイプが太いほど円周が大きくなるため、1巻きあたりのテープ消費量が増えます。
はい。重ね幅を増やすと、1巻きごとにパイプに沿って進む距離が短くなるため、材料の総消費量が増加します。
1インチのラップは、きつい曲がり角や細いパイプに巻き付けるのが簡単です。2インチのラップは、一般的に太いパイプや直線的なパイプに素早く巻き付けることができます。
曲がり角では、直線パイプの計算で予測されるよりも多くの材料が必要です。正確な量は曲げ半径、パイプ径、重ね幅、施工技術によって異なるため、複雑なシステムの場合は追加の材料を見込んでおく必要があります。
各ヘッダーのプライマリーチューブを個別に測定し、すべてのチューブに必要なラップ量を計算してください。コレクター部分と、曲がり角や仕上げ箇所のための追加分を加えてください。
はい。グラスファイバー、玄武岩/チタン系、シリカ製のエキゾーストラップのいずれにも同じ基本的な幾何学的計算を使用できますが、材料の構造によって施工時の挙動が異なる場合があります。
はい。OEMおよび販売代理店からの注文については、カスタム幅、カスタムロール長、バルクロール、プレカット長、プライベートラベル包装に対応可能です。
