カスタム形状の自動車用遮熱板は、特定の車両部品の形状に合わせて製造される、柔軟性または半剛性の断熱材です。汎用シートや円筒形の筒状スリーブとして供給されるのではなく、ホース、ワイヤーハーネス、センサー、バルブ、コネクタ、または流体ラインの寸法に合わせて切断、折り畳み、縫製、組み立てが行われます。
このタイプのシールドは、標準的なサーマルスリーブでは、完成した自動車部品に見られる分岐、曲がり、取り付け箇所、または直径の変化に対応できない場合に使用されます。反射性の外側は近くの熱源に面し、内側の層は保護対象部品に到達する熱量を低減します。
BSTFLEXは製造しています特注形状のアルミ蒸着グラスファイバー製自動車用遮熱板お客様の図面、CADファイル、設置時の寸法、またはオリジナルサンプルに基づいて設計を行います。デザインは、平面シールド、開閉式ラップ、または完全な立体カバーとして開発可能です。
現代のエンジンルーム内の設置スペースは限られています。排気マニホールド、ターボチャージャー、EGRパイプ、触媒コンバーター、後処理システムなどは、プラスチック製コネクタ、電気配線、ゴムホース、流体配管などの近くで動作する場合があります。これらの部品が高温面に直接触れない場合でも、長時間の輻射熱によって温度が上昇し、劣化を早めたり、性能に影響を与えたりする可能性があります。
保護対象のアセンブリにT字継手、エルボ継手、センサーコネクタ、取り付けクリップ、または複数の分岐が含まれる場合、問題はさらに複雑になります。従来の管状の耐熱スリーブは直線部分を覆うことができますが、コネクタ、バルブ本体、または接合部は露出したままになります。
特注形状の遮熱板は、全体の形状に対応します。個々のパネルはアセンブリの形状に合わせて成形され、連続した遮熱効果が得られるように必要な位置で接合されます。電気プラグ、固定クリップ、ボルト、センサー、サービスポイント用の切り欠きを設けることも可能です。
遮熱板は、反射と断熱の組み合わせによって熱を制御します。これらは関連する機能ですが、同じものではありません。
反射性のアルミニウム表面は通常、排気口、ターボチャージャー、またはその他の高温部品に向けて配置されます。この表面は、放射エネルギーの一部が遮蔽体本体に入る前に方向を変えます。適切な向きと熱源からの適切な距離を維持することが、その性能にとって重要です。
織り込まれたグラスファイバー生地が反射面を支え、断熱効果を発揮します。より高い断熱性が必要な場合は、グラスファイバーマット、酸化処理済み繊維フェルト、炭化フェルト、またはその他の承認された断熱層を構造に組み込むことができます。
断熱材の芯材は、遮熱板の厚み全体を通して伝わる熱を遅らせます。また、保護カバーと不規則な形状の部品との間に緩衝材としての役割も果たします。特定のフェルト構造は、断熱性だけでなく、騒音や振動の抑制にも貢献する場合があります。
形状は熱設計の一部です。適切に設計されたパターンは、所定の位置に保持され、放射熱が部品に到達する開口部を最小限に抑えます。したがって、継ぎ目、重なり、スナップボタン、および取り付け箇所は、設置要件と熱の照射方向の両方を考慮して計画する必要があります。
すべての車両に適した単層構造は存在しません。材料の選択は、熱源、暴露時間、設置間隔、許容部品温度、振動、および周囲の流体によって異なります。
| レイヤーまたはコンポーネント | 主要機能 | 利用可能なオプション |
|---|---|---|
| 反射面 | 放射熱を軽減します吸収時 | アルミ箔または用途に応じたアルミ蒸着面 |
| 補強層 | 強度、柔軟性、寸法安定性を提供します | 織り込まれたグラスファイバー生地 |
| 断熱層 | シールドを通る熱伝達を遅らせる | グラスファイバーマット、酸化処理済み繊維フェルト、または炭化フェルト |
| 内面 | 保護対象部品に接触または接触する | プレーン、コーティング済み、または用途に応じた保護仕上げ |
| 結合システム | 必要な二次元または三次元の形状を維持する | 高温縫製、リベット留め、または複合構造 |
| 固定システム | シールドを取り付け、設置やメンテナンスを可能にする。 | スナップボタン、ハトメ、クリップ、リベット、またはお客様指定の留め具 |
輻射熱対策が主な目的であれば、軽量な二層構造で十分な場合もあります。反射と断熱の両方が必要な場合は、より厚みのある多層構造の遮熱材が適しています。適切な設計は、メーカーが公表している最高使用温度だけで材料を選ぶのではなく、用途に応じたデータに基づいて行うべきです。
この用語は、単に平らな材料の外縁を切断する以上のことを指します。自動車用遮熱板は、幾何形状の複雑さにおいても様々なレベルで設計可能です。

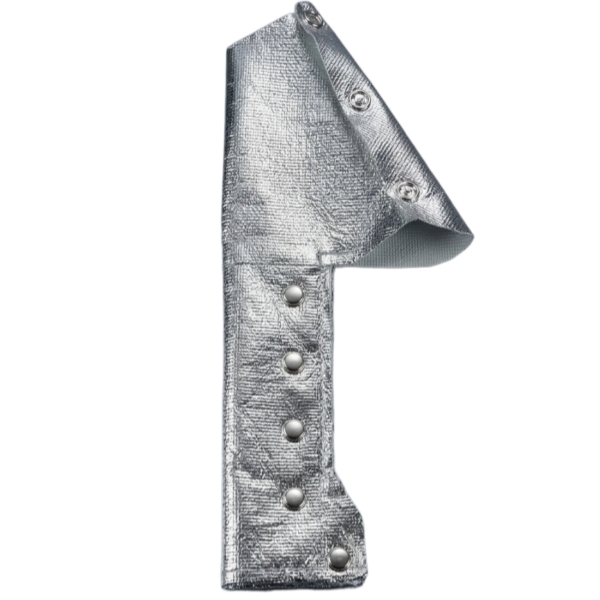

フラットシールドは、コンポーネントの片面を保護したり、熱源と近くの表面との間に熱バリアを形成したりします。穴、スロット、および取り付け部をパターンに切り込むことができます。このタイプのアプリケーションでは、型抜きされた熱反射マット必要な建設工事を提供する可能性があります。
折り目線により、平らな型紙をチューブ、コネクタ、またはハウジングに部分的に巻き付けることができます。この設計は、片面がほとんどの熱にさらされるものの、側面も覆う必要がある場合に有効です。
複数の形状パネルを組み立てて、立体的なシールドを形成します。エルボ、分岐部、バルブ、ホース継手、断面形状の異なる部品などにも沿って設置できます。継ぎ目や重なり部分は、設置時や使用時にも形状が維持されるように配置されています。
ステンレス製のプレススタッド、またはその他の取り外し可能な固定方法を用いることで、ホース、配線ハーネス、または流体ラインの取り付け後にシールドを取り付けることができます。これにより、保護対象アセンブリを取り外す必要がなくなり、後からの点検が可能になります。
複雑なパターンを必要としない直線部品については、BSTFLEX はスナップ留めの遮熱スリーブ。
| デザイン要素 | 顧客オーム型ヒートシールド | 標準耐熱スリーブ |
|---|---|---|
| 幾何学 | 特定のコンポーネントまたはアセンブリを中心に開発された | 通常は一定の直径と長さで供給されます |
| 分岐と接続 | 専用の開口部や成形されたセクションを含めることができます | 不規則な部分が露出する可能性があります |
| インストール | 取り外し可能な留め具または部品取り付けポイントを使用できます | 部品の上を滑らせたり、直線部分に巻き付けたりすることができます。 |
| 層構造 | 熱ゾーンと利用可能なスペースによって異なる場合があります | 通常は袖全体にわたって均一です |
| 開発要件 | 図面、サンプル、または寸法情報が必要です | 通常は内径と長さで選択されます。 |
| 典型的な使用例 | バルブ、ジャンクション、センサー、分岐ライン、複雑なアセンブリ | ストレートホース、チューブ、ケーブル、ワイヤー束 |
柔軟性のある自動車用遮熱板とプレス加工された金属製遮熱板は、それぞれ異なるパッケージング上の問題を解決する。
構造的な剛性、高い耐衝撃性、または制御されたエアギャップが求められる設計には、剛性の高いアルミニウム製またはステンレス鋼製のシールドが適しています。通常、ブラケット、ボルト、または専用の車両取り付けポイントが必要です。
繊維をベースとしたアルミ蒸着グラスファイバー製のシールドは軽量で、ホース、配線、不規則な形状の部品にもより密着して取り付けることができます。部品のわずかな動きにも対応でき、多くの場合、大型の剛性のある取り付け構造を追加することなく設置できます。
柔軟性のある遮蔽材は、あらゆる用途において金属遮蔽材の代替として自動的に使用されるべきではありません。選択は、衝撃への曝露、気流、振動、利用可能なクリアランス、取り付け要件、および高温面の位置によって異なります。

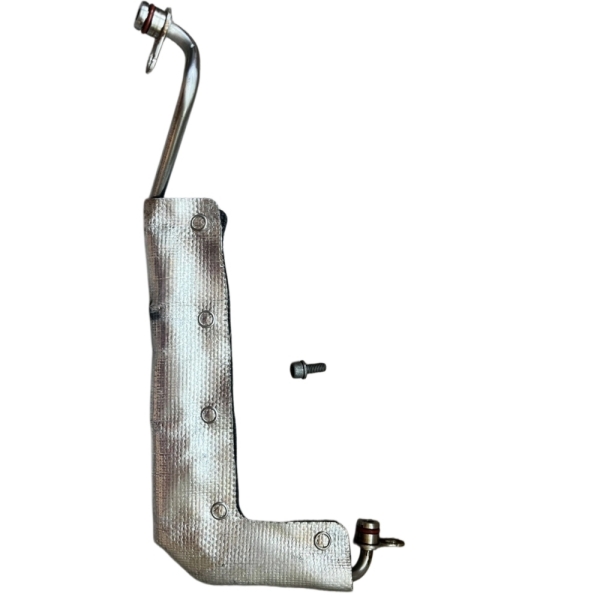

形状を工夫したカバーは、排気部品付近にある配線分岐部、コネクタ本体、クリップを保護します。開口部を設けることで、元の配線経路や電気接続箇所へのアクセスを維持できます。

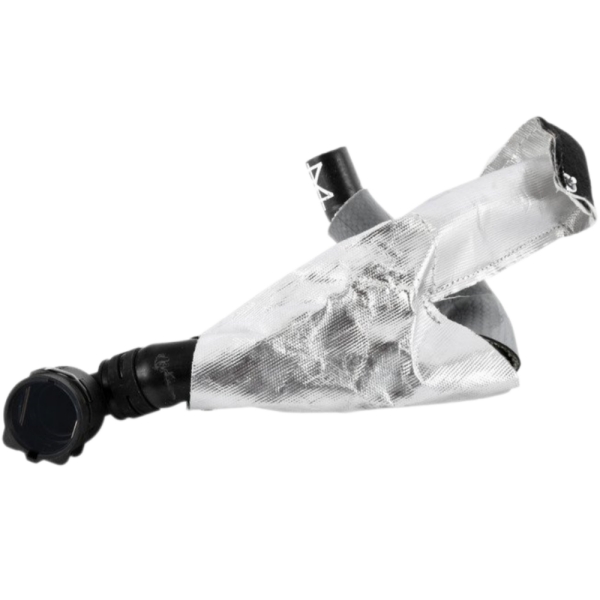

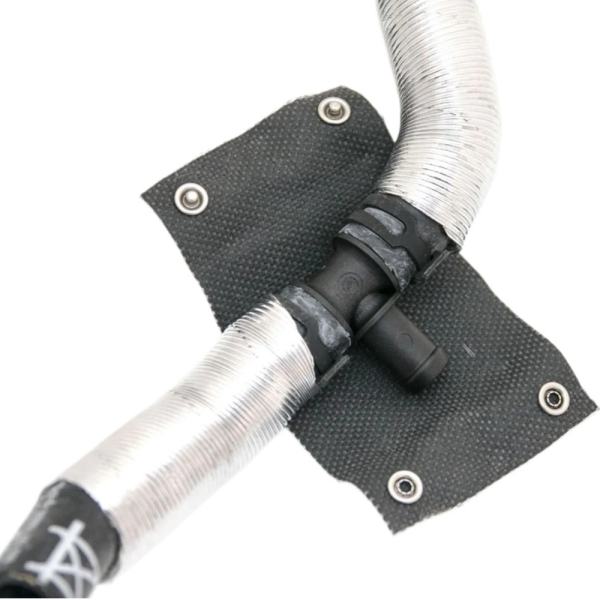

熱シールドは、フレキシブルホース、硬質配管、カップリング、T字管などの周囲に形成できます。取り外し可能な構造は、完成した配管アセンブリが従来の密閉型スリーブを通過できない場合に特に便利です。
EGRパイプ、EGRホース、センサー、および隣接する配線は、排気熱が集中する場所の近くに配置される可能性があります。部品専用のシールドを使用することで、必要な取り付け部や接続部を確保しつつ、周囲の部品を保護することができます。
ディーゼル排気後処理システムでは、DEF配管や電気接続部が排気管、SCR部品、その他の加熱面付近に配置される場合があります。配管経路、インジェクター接続部、固定クリップなどを考慮して、カスタムパターンを作成することが可能です。
小型部品カバーは、全長スリーブが不要または取り付けが困難な箇所で、局所的な保護を提供します。シールドは、組み立てやメンテナンスのためのアクセス性を維持しながら、熱にさらされる面を保護するように成形できます。

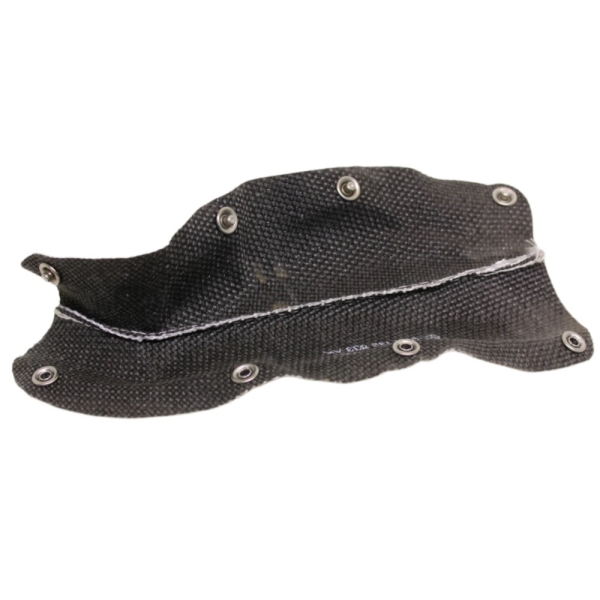

ターボチャージャー付近に配線されたホース、真空ホース、配線、コネクタなどは、高い放射熱負荷を受ける可能性があります。アルミニウムで覆われた多層シールドは、これらの温度に敏感な部品に直接伝わる放射熱を低減するのに役立ちます。
部品固有の遮熱シールドは、通常、いくつかの実用的な段階を経て製造されます。
自動車用遮熱板の耐熱性能は、グラスファイバー生地だけで決まるものではありません。アルミニウム表面材、積層構造、断熱材、縫製糸、留め具、そしてオプションのコーティング材など、すべてが用途に適したものでなければなりません。
放射源の温度は、遮蔽体の表面における連続温度とは異なります。熱源からの距離、気流、曝露時間、接触条件、車両の稼働サイクルなどが、保護対象部品に到達する温度に影響を与えます。
したがって、有用な技術リクエストには以下が含まれるべきである。
特注の遮熱板を注文されるお客様は、おおよその長さと幅だけでなく、より詳細な情報をご提供ください。以下の情報は、製造業者が実用的な試作品を準備するのに役立ちます。
図面が入手できない場合は、元の部品または既存のシールドを起点として使用できます。ただし、生産寸法を確定する前に、新しいプロトタイプを実際の組み立て品で確認する必要があります。
適切な製造業者は、材料の構造と仕上がり形状の両方を管理できる必要があります。反射材だけでは、信頼性の高い部品を保証することはできません。パターン精度、継ぎ目の位置、エッジの仕上げ、留め具の位置は、取り付けと熱伝導率に影響します。
OEMバイヤーは、サプライヤーが以下の点をサポートできるかどうかを評価する必要があります。
BSTFLEXはアルミ蒸着耐熱製品自動車用ホース、配線、配管、および部品アセンブリ向け。積層構造、完成形状、および取り付け金具は、お客様の熱特性およびパッケージング要件に応じて開発可能です。
必ずしもそうとは限りません。耐熱スリーブは通常、直線状の管状または巻き付け型の形状をしています。特注形状のシールドは、特定の部品に合わせて設計された複数のパネル、分岐部、切り欠き、固定ポイントなどを含む場合があります。
はい。スナップボタン、クリップ、またはその他の開閉可能な留め具を使用すれば、保護対象部品を取り外すことなく取り付けが可能です。形状が許す限り、留め具の位置は最も強い熱にさらされる方向とは反対側に向けるべきです。
はい。パターン開発には、実物部品、既存の遮熱板、または承認済みのテンプレートを使用できます。量産開始前に、プロトタイプのフィッティング段階を実施することをお勧めします。
グラスファイバーは、補強、柔軟性、および断熱効果を提供します。アルミニウム表面は主に輻射熱を制御し、グラスファイバーおよびその他の断熱層は遮熱板を通じた熱伝達を低減します。
はい。追加の断熱性、緩衝性、または遮音性が必要な場合は、炭化フェルトまたは酸化処理済み繊維フェルトを検討できます。材料の選択は、厚みの許容範囲と実際の使用環境によって異なります。
シールドに耐摩耗性、耐液性、耐汚染性、または耐繊維性の向上が求められる場合は、用途に応じたコーティングを施した内側生地の使用を検討できます。コーティングは、必要な動作温度に対応している必要があります。
排気系部品は一般的な放射熱源ですが、この遮熱板はターボチャージャー、EGRシステム、後処理装置、エンジンブロック、その他の熱が集中する箇所にも使用できます。
厚さは、熱目標、熱曝露量、利用可能なスペース、必要な柔軟性、および設置方法に基づいて選択されます。周囲の部品に干渉したり、適切な固定を妨げたりする場合は、厚いシールドが必ずしも優れているとは限りません。
最適なカスタム遮熱シールドを製作するには、保護対象部品と近傍の熱源に関する正確な情報が必要です。BSTFLEX社へ、図面、CADファイル、オリジナルサンプル、または設置寸法、動作温度、および見積数量をお送りください。
当社のチームは、形状を検討し、適切なアルミニウム、グラスファイバー、断熱材の構造を提案し、適合性および性能評価のための試作品を製造することができます。
