船舶の機関室には、制御されていない排気熱を収容するスペースがほとんどありません。
排気管、ライザー、エルボ、マニホールド、サイレンサーなどは、周囲のホース、配線、機器、構造物、作業員の立ち入り区域に影響を与えるほど高温になることがあります。密閉された機関室では、排気部品の一つから放出される熱が、室内の熱負荷全体に寄与することもあります。
適切に設計された船舶排気断熱材このシステムは、その熱を閉じ込め、必要な場所に熱保護を集中させるのに役立ちます。
船舶用途においては、断熱材自体は解決策の一部に過ぎません。システムは、振動、湿気、塩害、アクセス制限、そして定期的なエンジンメンテナンスにも対応できる必要があります。
BSTFLEXは製造しています排気熱シールド断熱材また、船舶用排気管、ライザー、エルボ、マニホールド、ターボチャージャー、その他の高温部品向けの特注熱保護システムも提供しています。
まず最初に区別すべきは、熱保護が必要な高温の排気部分と、それらから保護する必要のある周囲の部品とである。
一般的な船舶用ディーゼルエンジン設備には、以下のものが含まれる場合があります。
エンジン → 排気マニホールド → ターボチャージャー → 排気ライザー → エルボ → 排気管 → サイレンサー
すべての区画で同じ断熱構造が必要なわけではありません。

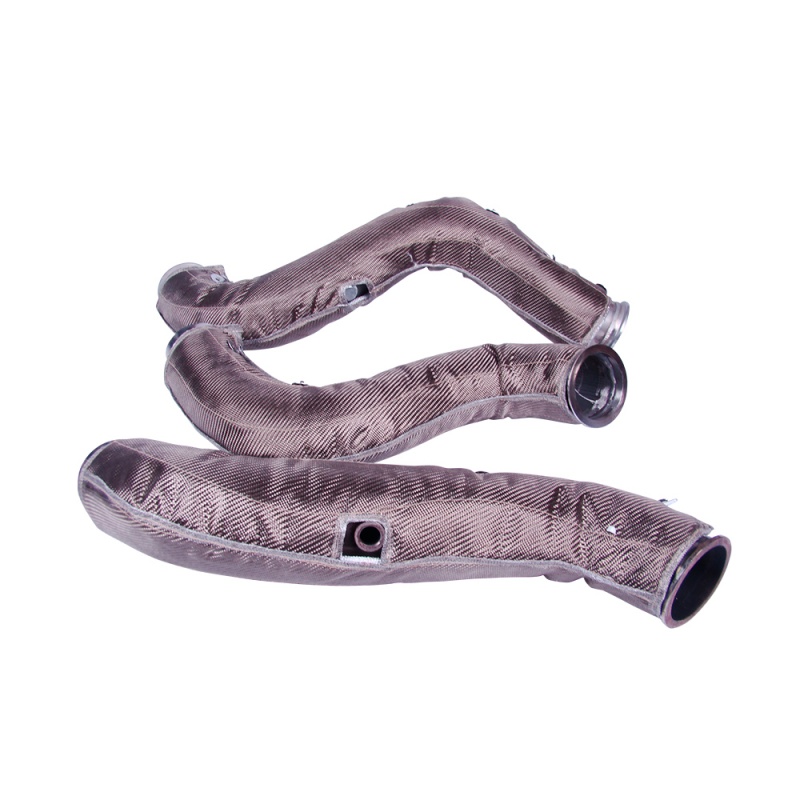

直線状のパイプには、取り外し可能なパイプ断熱材を使用できる。
肘が大きい場合は、形状に合わせたブランケットが必要になる場合があります。
ターボチャージャーには専用のカバーが必要な場合があります。
近くにある燃料配管には、別途遮熱板が必要になる場合があります。
この部品ベースのアプローチは、スペース、換気、および整備アクセスが通常限られている船舶用機器において特に重要です。
船舶の排気系における熱保護対策は、船舶の排気システムの多くの箇所に適用できる。
ライザーは、機関室の機器や構造部品の近くに配置されることが多い。
取り外し可能な断熱ブランケットを使用すれば、高温の表面を覆いながら、取り付け箇所やメンテナンス箇所へのアクセスを確保できます。

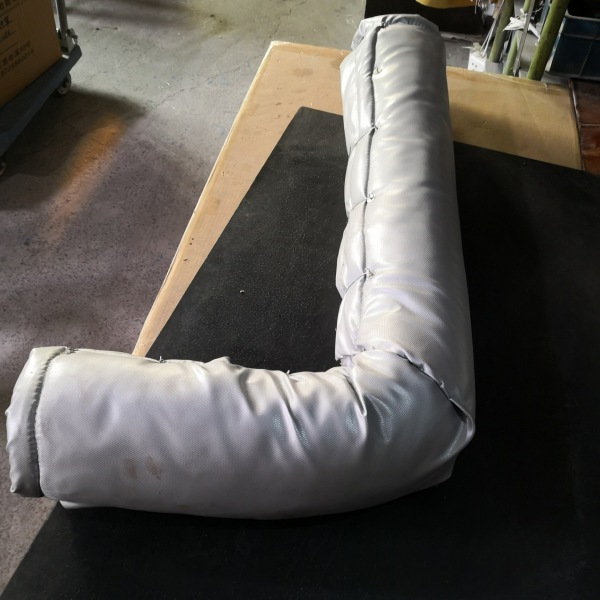

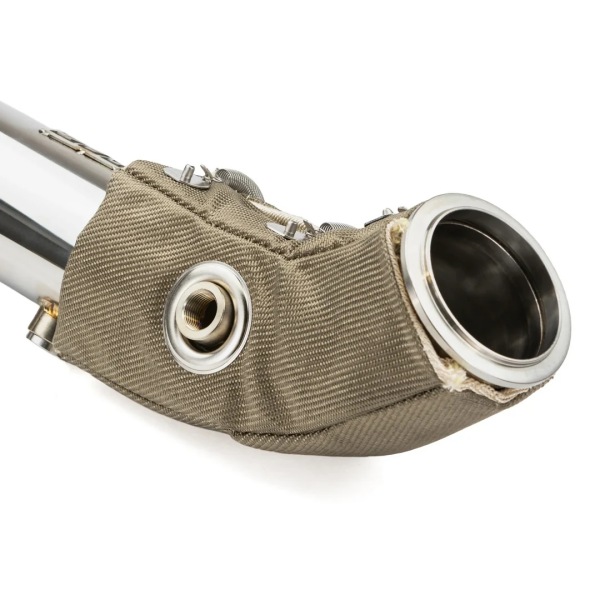

エルボは形状が変化するため、従来の巻き付け方法では簡単にはいきません。
形状が成形された断熱ブランケットは、曲面に沿って形状を維持し、部品の周囲をより均一に覆うことができる。
より長い直線部分は、以下の方法で断熱できます。
取り外し可能なパイプカバー。
柔軟な断熱材;
高温対応スリーブ
排気管断熱材
多層構造の断熱ジャケット。
適切な選択は、温度、直径、クリアランス、およびメンテナンス要件によって異なります。
マニホールドはコンパクトな高温部品であり、周囲のエンジンルームにかなりの熱を放射する可能性があります。
フィットした排気マニホールド断熱ブランケットマニホールドの形状に対応しながら、熱を遮断することができる。
ターボチャージャーのハウジングは、その複雑な形状と局所的な高温のため、特殊な形状の断熱材が必要となることが多い。
不規則な形状の部品に平らな布を巻き付けるのではなく、ハウジングの周りに特注のブランケットを製作することができる。
大型の消音器は、相当な表面積を持つ。
取り外し可能な断熱ジャケットは、消音器からの熱放出を低減すると同時に、メンテナンス時に個々のセクションを取り外すことを可能にする。
船舶用機器は静的な設置物ではない。
エンジンは、その稼働期間を通じて、点検、整備、および部品交換が必要となる。
排気接続部へのアクセスが必要となる場合があるのは、以下の場合です。
ボルトの点検;
ガスケットの交換;
配管検査
センサーの保守点検。
フランジのメンテナンス
排気漏れ調査。
断熱材が排気管全体に永久的に接着または巻き付けられている場合、部品にアクセスするには断熱材を切り取る必要がある場合があります。
A船舶用排気断熱ブランケット異なる。
ブランケットは機械的な留め具で設計できるため、技術者は次のようなことが可能です。
固定システムを解放する。
必須セクションを削除します。
排気部品を点検する。
メンテナンスを実施する。
断熱材を再設置してください。
このため、取り外し可能な構造は、商用船舶、作業船、船舶用発電機、その他保守性が重要な機器にとって特に有用である。
船舶用排気ブランケットは通常、複数の機能層から構成される。
具体的な構造は、排気温度と運転環境によって異なります。
内面は排気部品に面している。
使用可能な材料としては、以下のようなものがあります。
グラスファイバー生地
高シリカ繊維；

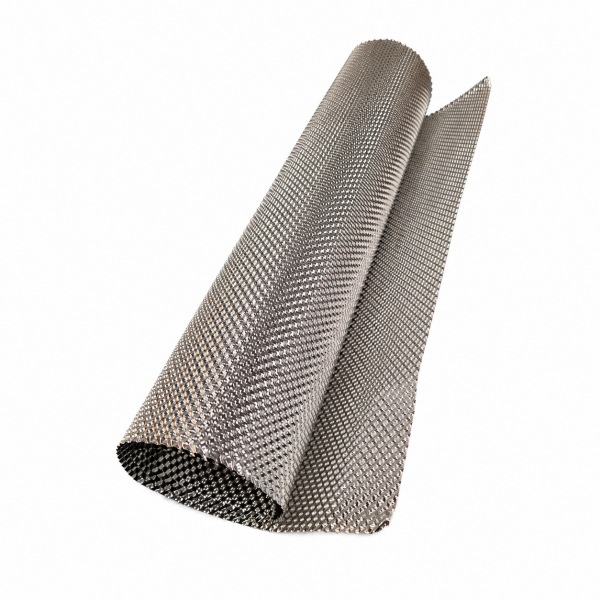

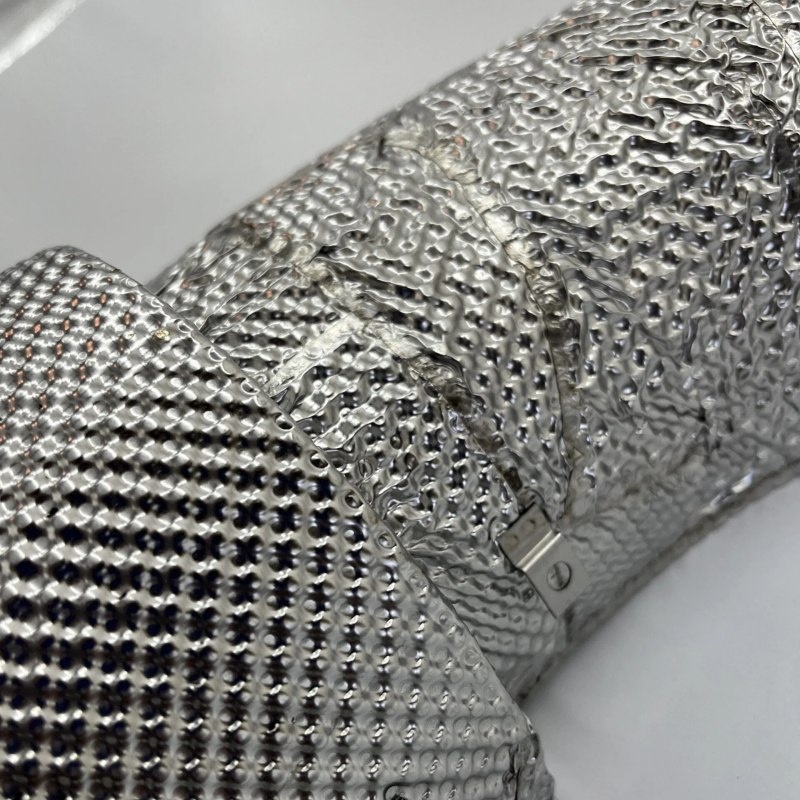

ステンレス鋼メッシュ;
ステンレス鋼箔;
その他の高温繊維製品。
高温側層は、断熱材コアが排気部品と直接接触するのを防ぎ、必要な耐熱性を提供する。
コアが主な熱抵抗を担う。
用途に応じて、ブランケットには以下の要素が組み込まれる場合があります。
グラスファイバー断熱材
高温用鉱物系またはセラミック系断熱材。
シリカ系断熱材
その他の人工熱材料。
コアの厚さは、必要な熱性能と設置可能なスペースに応じて調整できます。
外側の表面は、海洋環境や機械的な取り扱いからブランケットを保護します。
用途に応じて、外装構造には以下が使用される場合があります。
コーティングされたグラスファイバー。
高温繊維;
シリコンコーティングされた生地。
ステンレス鋼メッシュ;
その他の保護材。
船舶用ブランケットには以下のものが使用される場合があります。
ステンレス製のフック。
スプリング;
ワイヤー結束;
ストラップ;
バックル;
縫い付け式の留め具システム。
ステンレス製の金具は、耐腐食性が重要な場面で特に役立ちます。
すべての排気管に完全特注のブランケットが必要なわけではありません。

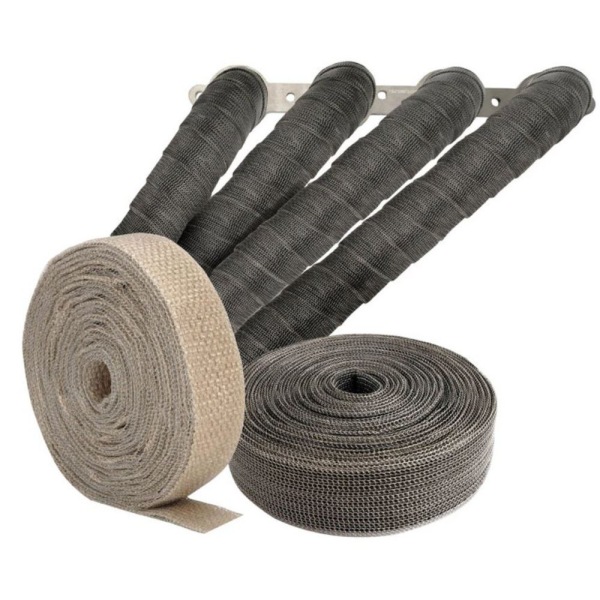

比較的単純なパイプ形状の場合、船舶用排気断熱材実用的な断熱ソリューションを提供できます。
断熱材の使用は特に以下の用途に適しています。
ストレートタイプの排気管。
より小径の配管。
連続したパイプセクション。
複雑な切り抜きが不要な領域。

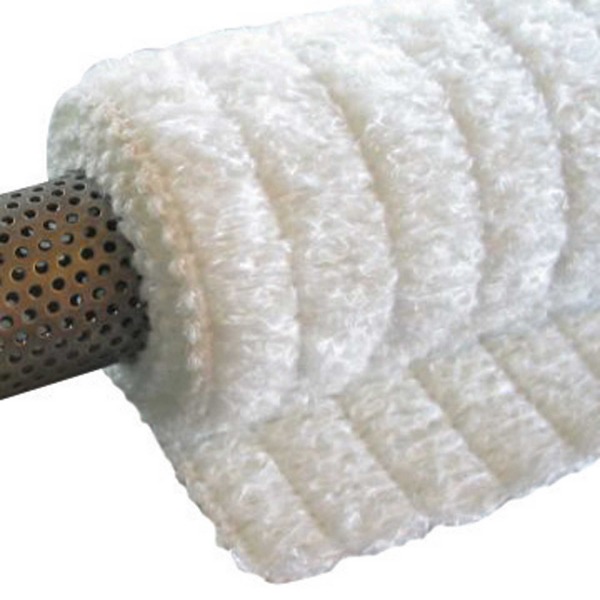

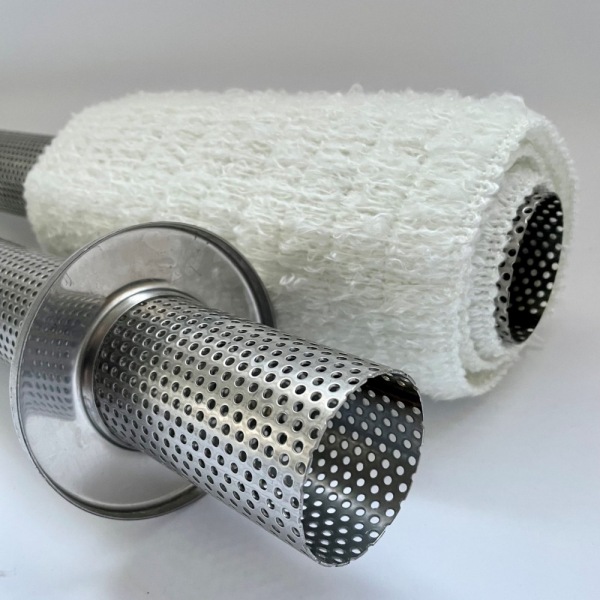

断熱材は柔軟な形状で供給され、パイプの周囲に固定することができる。
成形ブランケットと比較すると、断熱材を使用することで、長い連続配管への設置が容易になる。
ただし、パイプに以下のものが含まれている場合：
フランジ;
点検箇所；
急カーブ。
センサー接続;
伸縮継手;
布製の毛布の方が、より実用性が高いかもしれない。
温度は、船舶用断熱設計における要素の一つに過ぎない。
船舶は、断熱材が以下のような環境に曝される可能性がある環境で稼働します。
湿度;
結露;
塩水噴霧;
洗浄用水
オイルミスト;
燃料汚染。
そのため、外装材は実際の使用環境に応じて選択する必要がある。
高温断熱材の芯材は優れた熱性能を発揮するが、使用中の機械的完全性を維持するためには、保護用の外側構造が必要となる。
ブランケットは、排気部品の周囲に水が不必要に溜まらないように設計する必要がある。
船舶用エンジンは連続的な振動を発生させる。
排気システム自体は、周囲の機器に対して相対的に動くことができる。
断熱材に以下のような問題が生じる可能性があります。
ブラケットに擦れる。
隣接するパイプと接触する。
取り付けがきつすぎる。
支えられていないエッジがあります。
不適切な留め具を使用している。
したがって、船舶用排気ブランケットには、耐熱性のある生地以上のものが必要となる。
完全なアセンブリでは、以下を考慮する必要があります。
耐熱性 + 柔軟性 + 耐摩耗性 + 固定性 + クリアランス
これが、汎用の断熱材を複雑な船舶排気システムに適合させるよりも、特注の断熱ブランケットを製作する方がしばしば好ましい理由の一つです。
ブランケットは、周囲のエンジンルームとは切り離して設計すべきではない。
断熱材の厚さを指定する前に、排気部品と以下の部品間の距離を確認してください。
配線;
ホース;
燃料システム;
油圧配管；
エンジンマウント;
構造部材。
遮音材
サービスパネル。
厚手の毛布を追加すると、排気装置の外径が大きく変化する可能性があります。
混雑した機関室では、利用可能な空間によって、実用的な断熱材の最大厚さが決まる場合がある。
したがって、正しい質問は次のとおりではありません。
「断熱材はどれくらいの厚さにできるのか？」
それは：
「必要な断熱性能と機械的なクリアランスを維持しながら、どれだけの断熱材を設置できるのか？」
機関室には、複数の独立した熱源が存在する可能性がある。
これらには以下が含まれる可能性があります。
排気マニホールド;
ターボチャージャー;
排気管;
発電機;
油圧システム
エンジン表面。
排気口の断熱は、総熱負荷の主要因の一つを軽減するのに役立ちます。
これにより、精密機器周辺の熱環境を改善できる。
保護対象となる可能性のあるコンポーネントは以下のとおりです。
配線ハーネス;
電気機器
制御システム;
ホース;
センサー;
燃料システム構成部品。
人員の安全確保も考慮すべき事項の一つです。
露出した排気部品の表面温度を下げることで、メンテナンス中の偶発的な接触に伴うリスクを軽減できる。
排気管用断熱材は、特定の管状用途において依然として有効である。
次のような場合に実用的です。
パイプは比較的単純です。
形状は主に管状である。
恒久的な設置も許容されます。
その配管は頻繁な点検を必要としません。
取り外し可能な船舶用排気ブランケットは、次のような場合に魅力が増します。
その部品は複雑な形状をしている。
メンテナンスのためのアクセスが必要です。
断熱材の厚さは管理する必要がある。
排気部は大きい。
設置には、明確な外装仕上げが必要です。
断熱材は定期的に取り外す必要がある。
一部の海洋生態系では、両方の方法が使用可能です。
例えば：
直管 → 断熱材
複雑な肘関節 → 取り外し可能なブランケット
ターボチャージャー → フィットブランケット
近くの構造パネル → 反射遮熱板
このハイブリッド方式により、断熱システムを排気設備の各部分に合わせて調整することが可能になります。
船舶用排気システムには、それぞれ異なる要件があります。
汎用性の高い高温繊維構造物向けの実用的な選択肢。
用途：
毛布;
遅れている;
包む;
保護カバー。
高温側の用途において、より有力な候補となる。
組み込むことができるもの：
毛布の表面部分。
包む;
高温用断熱アセンブリ。
断熱材に追加の機械的保護が必要な場合に役立ちます。
ステンレス鋼は以下のような用途に使用できます。
メッシュ;
ホイル;
保護面。
遮熱材。
軽量構造が重要な反射バリアに有効です。
単に保護用の布製カバーを提供するのではなく、熱伝達を低減することを主な目的とする場合に使用されます。
最終的な構造は、単一の材料に頼るのではなく、これらの材料のいくつかを組み合わせる可能性がある。
特注のブランケットは、排気部品の物理的な形状に沿うように設計する必要があります。
重要な寸法は以下のとおりです。
パイプ外径
これは、パイプブランケットの基本的な円周を決定するものです。
断熱材の長さ
これは、排気部品のどの部分にカバーが必要かを決定するものです。
曲げ半径
肘や曲線部分に重要です。
フランジ寸法
ボルトや接続部へのアクセスを維持する必要があります。
部品の突起
センサー、ブラケット、アクチュエーター、その他の突起物も考慮に入れる必要がある。
利用可能なクリアランス
毛布は周囲の機関室のスペース内に収まるものでなければならない。
固定位置
取り付け後も、留め具はアクセス可能な状態にしておく必要があります。
複雑な組み立ての場合、ブランケットの型紙を作成する際には、写真や図面が役立ちます。
有用な見積依頼書には、以下の内容が含まれているべきです。
「船舶用排気ブランケット、高温用。」
可能な限り、以下の情報を提供してください。
排気部品の種類
パイプの直径
全体の寸法。
動作温度
最高気温。
船舶または機器の種類。
該当する場合はエンジンモデル。
屋内または屋外への設置。
利用可能な許可証。
塩分への曝露。
水分;
油汚染;
振動;
清掃に関する要件。
永久的なものか、取り外し可能なものか。
予想される除去頻度。
サービスアクセスポイント。
望ましい外面温度。
毛布の最大厚さ。
必要な熱量削減量。
人員保護要件。
試作品数量
年間生産量
必要な配送スケジュール。
この情報により、断熱材メーカーは汎用的なブランケットを供給するのではなく、適切な構造を選択するのに十分な詳細情報を得ることができます。
商用船舶は通常、以下の点に重点を置いています。
耐久性;
実用性
再現性
耐食性
長時間営業。

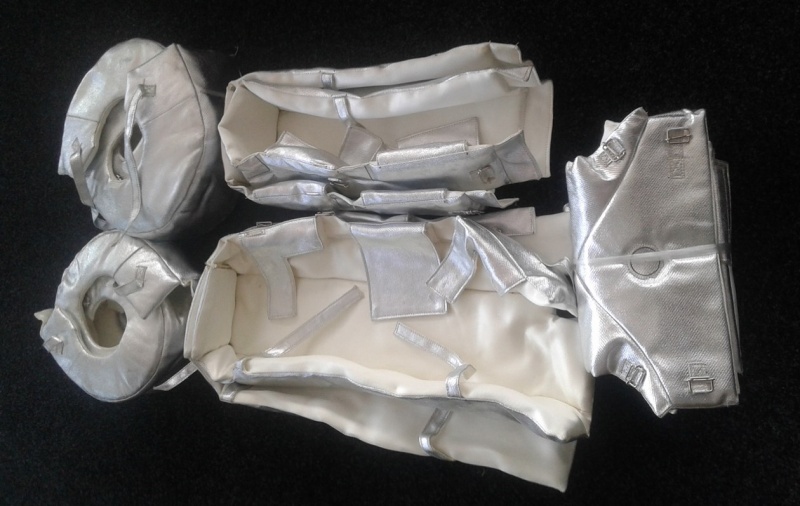

取り外し可能なブランケットシステムは、識別可能なセクションに分割することができる。
例えば：
セクションA — 多様体
セクションB - ターボチャージャー
セクションC - ライザー
セクションD - 肘
セクションE - 排気管
これにより、点検と交換作業がより容易になる。
一部が損傷した場合でも、断熱システム全体を交換する必要は必ずしもありません。
船舶用発電機は、排気口の断熱に関してもう一つの一般的な要件を生み出す。
発電機の排気管は以下を通過する可能性があります。
機関室;
機械室；
密閉された区画。
宿泊施設に隣接するエリア。
換気が限られている場所では、温度管理が特に重要となる。
取り外し可能な発電機排気管断熱ブランケット直管、エルボ、サイレンサーを中心に設計することができる。
断熱材は、近隣のケーブルルートや機器との連携も考慮して設置できます。
BSTFLEX社は、必要な寸法や運転条件に合わせて調整可能な、特注の発電機排気断熱ソリューションを製造しています。
船舶の排気管断熱材は、発生しつつある機械的問題を隠蔽するものであってはならない。
定期メンテナンスの際、技術者は以下の項目を点検する必要があります。
全面的な状態。
固定金具
外側の覆い。
擦過傷箇所。
露出した縫い目。
油汚染の証拠。
排気漏れの兆候。
排気部品自体を点検する必要がある場合は、断熱材を取り外す必要があります。
これもまた、仮設建築が価値ある理由の一つである。
熱保護システムは、メンテナンスを妨げるものではなく、むしろそれを支援するものであるべきだ。
船舶の排気断熱システムは、次のような場合に再設計が必要になる可能性があります。
近隣の部品が依然として過熱している。
毛布の外側の表面が過度に熱くなっている。
断熱材が繰り返し位置を変える。
留め具が緩む。
生地が隣接する部品と擦れ合っている。
水や油による汚染は外層を損傷する。
サービス技術者は、排気口にアクセスするために断熱材を切断する必要がある。
排気管の大部分が露出したままになっている。
これらの問題は、必ずしも断熱材自体が不適切であることを意味するものではありません。
根本的な問題は以下のとおりかもしれません。
厚みが不十分です。
適合性が悪い。
不適切な材料の組み合わせ。
固定が不十分。
クリアランスが不十分です。
不適切な外装材。
船舶用排気口の断熱材として最適なものは、必ずしも公表されている耐熱温度が最も高い素材とは限りません。
成功するシステムは、船舶の実際の条件下で機能する必要がある。
つまり、以下の点を考慮する必要があるということです。
温度
幾何学
クリアランス
振動
水分
腐食
メンテナンス
機械的保護
インストール
取り外し可能なブランケットは、ある部品には適切な解決策となるかもしれないが、別の部品には柔軟な断熱材や反射型遮熱板の方が適しているかもしれない。
目的は、新たなメンテナンスやパッケージング上の問題を引き起こすことなく、排気熱を制御することである。
BSTFLEXは、船舶排気システム向けにカスタマイズされた熱保護機能を提供します。対象となるシステムは以下のとおりです。
船舶用排気ブランケット
排気管の断熱材
排気管の断熱材。
排気エルボブランケット;
マニホールド断熱材;
ターボチャージャー用ブランケット。
発電機排気口の断熱材
排気断熱材;
金属製の遮熱板。
カスタムブランケットは、以下の条件に基づいて製作できます。
部品の寸法。
図面;
写真;
動作温度
必要な断熱材の厚さ。
設置に必要なスペース；
締結に関する要件。
用途に応じて、耐熱性繊維、断熱材、ステンレス鋼部品、保護外装材などを組み合わせて構造を選択することができる。
取り外し可能な断熱材が必要な船舶用途では、ブランケットを複数のセクションに分割することで、メンテナンス時に重要な排気接続部にアクセスできるようにすることができます。
船舶排気システム用の断熱材をお探しの場合は、BSTFLEXまでご連絡ください。
排気管または排気部品の寸法。
動作温度
写真または図面。
必要な断熱エリア。
利用可能なクリアランス。
海洋における運用環境。
予想数量。
BSTFLEXは、適切な組み合わせを推奨することができます。船舶用排気ブランケット、パイプ断熱材、排気断熱材、遮熱材特定の設置方法に応じて。
