あらゆる高温システムに対して「最高の排気管断熱材」と呼べる単一の素材は存在しません。
発電機の排気管周辺で優れた性能を発揮する素材が、自動車のダウンパイプには不必要に重すぎる場合があります。高性能車両に使用される軽量な布製ラップは、取り外し可能な断熱材を必要とする大型船舶の排気ラインには不向きなことがあります。磨き上げられた金属シールドは放射熱を効果的に制御できますが、断熱材の外側の温度を下げることが目的の場合、厚い断熱コアの代わりにはなりません。
したがって、適切な「排気管断熱材」は、その熱システムに何を期待するかによって決まります。
ほとんどの高温排気プロジェクトにおいて、エンジニアは以下のいくつかの素材群から選択しています。
グラスファイバー、
高シリカ繊維、
玄武岩繊維（バサルトファイバー）、
セラミックまたはその他の高温断熱繊維、
ステンレス鋼、
アルミニウム、
ニッケル合金製金属バリア、
これらの素材の多層組み合わせ。
最も効果的なソリューションは、多くの場合、単一の素材ではありません。
それは慎重に選択された組み合わせです。
BSTFLEXは、自動車、ディーゼルエンジン、船舶、発電機、および産業用途向けの排気管断熱材とカスタム排気熱保護システムを製造しています。
排気断熱材の選択におけるよくある間違いは、次のように尋ねることです。
「どの素材が最も高い温度に耐えられますか？」
その質問は不完全です。
高温排気断熱システムは通常、同時にいくつかの役割を果たします。
高温側の層は、排気表面に耐えなければなりません。
断熱コアは、熱伝達を遅らせなければなりません。
外側の層は、取り扱い、振動、および汚染に耐えなければなりません。
固定システムは、繰り返される加熱および冷却サイクルの後でも、アセンブリを所定の位置に保持しなければなりません。
これらの要件が、まったく同じ素材を指し示すことはめったにありません。
したがって、取り外し可能な排気管ブランケットは、次のように構成される場合があります。
高温の排気管
↓
高温用内面材
↓
断熱コア
↓
保護用外側ファブリックまたは金属ジャケット
↓
機械的固定システム
この層状のアプローチにより、各素材はそれぞれが最も得意とする役割を果たすことができます。

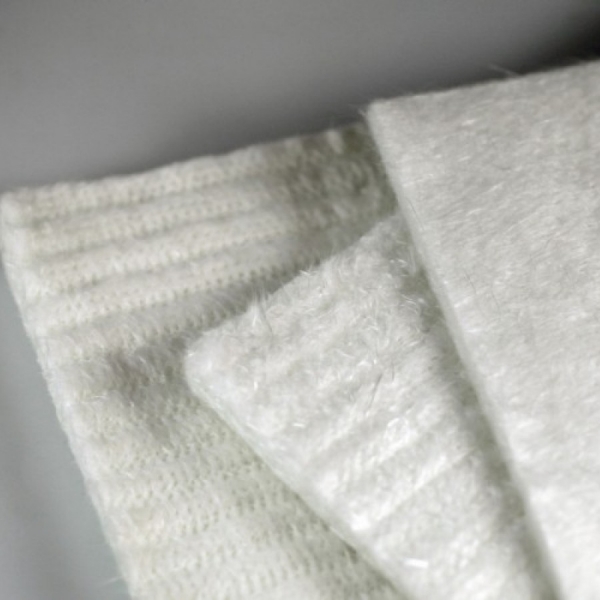

グラスファイバーは、断熱性能、柔軟性、入手性、製造コストのバランスが良いため、排気系の断熱材として最も一般的に使用される素材の一つです。
以下のように加工できます：
織物；
ニードルパンチ断熱材；
テープ；
編組スリーブ；
エキゾーストラップ；
取り外し可能なブランケット部品。
この汎用性は重要です。
メーカーは、排気部品が直管、エルボ、サイレンサー、あるいは不規則な形状のハウジングであるかに応じて、グラスファイバーを使い分けることができます。
グラスファイバーベースの断熱材は、一般的に以下の用途で検討されます：
ディーゼル排気配管；
発電機の排気ライン；
車両の排気部品；
機器の筐体；
取り外し可能な断熱ブランケット；
産業用排気システム。
排気温度が選択したグラスファイバー構造の許容範囲内であり、かつ極端な高温側への直接的な曝露が主な要件ではない場合に特に有用です。
その利点は単に価格だけではありません。
グラスファイバーは以下の作業が容易です：
切断；
縫製；
積層；
巻き付け；
スリーブ加工；
コーティングとの組み合わせ；
多層システムへの組み込み。
これにより、設計者はカスタムの排気管断熱材を製造する際にかなりの自由度を得ることができます。
高温側の温度が標準的なグラスファイバー構造の信頼できる動作範囲に近づくか、それを超える場合、設計はより高温に耐える繊維に移行するか、あるいは高温側の別の層の背後にグラスファイバーを保護する必要があります。
そこで重要になるのがシリカです。

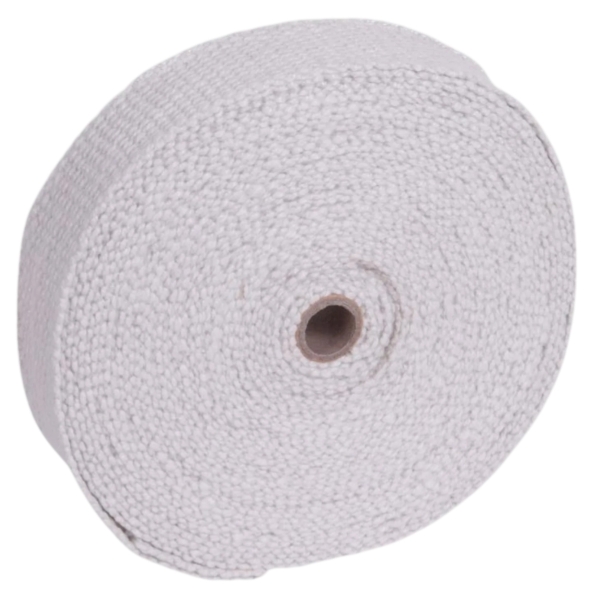

高シリカ繊維は、高温排気管断熱材にとって重要な素材群です。
従来のグラスファイバーと比較して、高シリカ素材は、持続的な高温曝露に対するより強力な耐性が求められる場合に選択されます。
供給形態は以下の通りです：
織物；
テープ；
スリーブ；
断熱カバー；
ブランケットフェーシング；
エキゾーストラップ。
BSTFLEXは、その他の極端な温度保護用途向けの高シリカ繊維も取り扱っており、高温断熱システムにおいて確固たる役割を担っています。
高シリカ素材は、特に以下の周辺で有効です：
高出力ディーゼルエンジン；
ターボチャージャー付き排気システム；
マニホールド；
高温ダウンパイプ；
発電機排気システム；
工業用排気配管。
多くの設計されたブランケットでは、温度が最も高い場所にシリカ層を集中させることがあります。
例：
高温側：シリカ生地
中間：断熱コア
外側：コーティングされたグラスファイバーまたは機械的保護層
これにより、すべての層を同じ高温繊維で構成するよりも、優れた全体的な性能とコスト管理を実現できます。

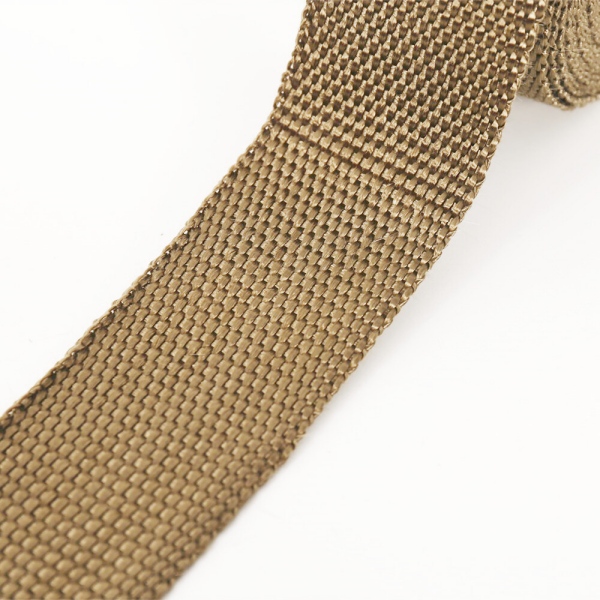

玄武岩繊維は、従来の排気用繊維と特殊な極端温度用断熱材との間で重要な位置を占めています。
自動車および高性能排気市場では特によく知られています。

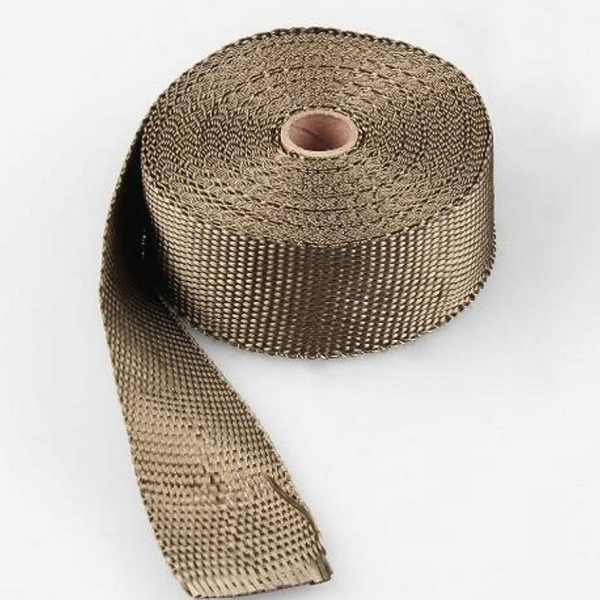

玄武岩繊維は、以下のような柔軟な製品に加工できます：
エキゾーストラップ；
テープ；
スリーブ；
ブランケット部品。
その柔軟性により、湾曲した配管形状に沿って断熱材を施工する必要がある場合に有用です。
一般的な用途は以下の通りです：
ヘッダー；
ダウンパイプ；
オートバイの排気システム；
自動車用排気チューブ
成形断熱ブランケット
玄武岩（バサルト）は、設置の柔軟性が重要な場合に特に魅力的です。
明確な外表面温度目標が求められる大型発電機の排気ラインでは、単にパイプに玄武岩テープを巻き付けるだけでは不十分な場合があります。
より厚い多層ブランケットシステムの方が、優れた制御を提供できる可能性があります。
これは重要な違いを示しています。
耐熱性が高い繊維が、必ずしも優れた断熱性能を持つ断熱システムであるとは限りません。
厚さ、密度、設置方法、空気の動きがすべて重要です。
一部の排気システムでは、薄い繊維層で提供できる以上の大幅な熱抵抗が必要となります。
これは以下のような状況で一般的です。
排気温度が高い
作業員がパイプの近くで作業する
筐体温度を制御する必要がある
近くのコンポーネントの温度制限が低い
設置スペースが限られている
このような場合、高温断熱コアが導入されることがあります。
用途に応じて、セラミックベースの断熱材や、その他の設計された高温繊維断熱材が含まれる場合があります。
コアが熱抵抗を提供します。
通常、露出したままにはされません。
その代わり、保護層の間に封入されます。

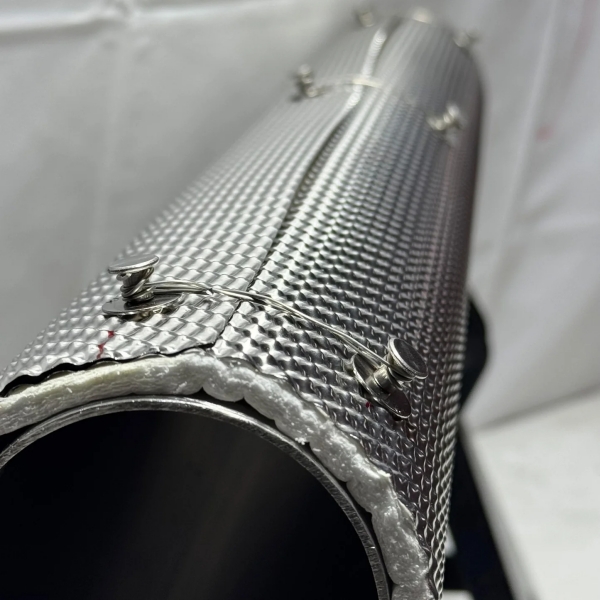

典型的な構造は以下の通りです。
ステンレス鋼メッシュまたは高温ファブリック
高温断熱コア
コーティングされた外側ファブリック
これは基本的な排気ラップとは大きく異なります。
取り外し可能な断熱ジャケットに近い挙動を示します。

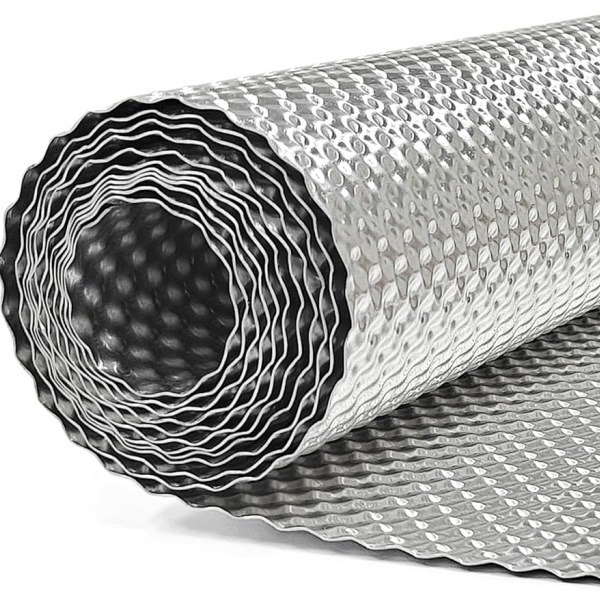

ステンレス鋼は「排気管断熱材」としてよく言及されますが、技術的には繊維状の断熱材とは異なる役割を果たします。
ステンレス鋼自体は、厚い断熱材であるという理由で選択されることは通常ありません。
その価値は以下の点にあります。
耐熱性
機械的強度
耐酸化性
耐摩耗性
構造的安定性
薄い成形シールドへの適合性

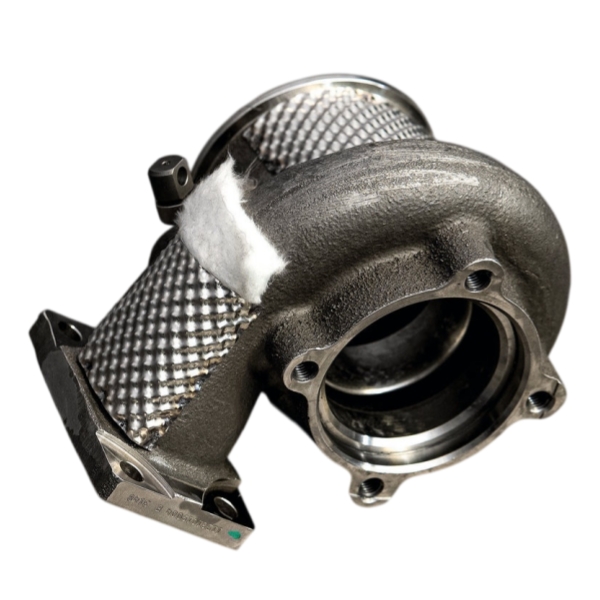

BSTFLEXでは、排気用途向けの金属断熱システムを含め、排気熱シールド構造にすでにステンレス鋼を使用しています。
外装ジャケット
柔らかい断熱材を損傷から保護します。
高温側フェーシング
排気コンポーネントに隣接する耐久性のある表面を提供します。
メッシュ補強
柔軟なブランケットを強化します。
硬質ヒートシールド
パイプと近くのコンポーネントとの間にバリアを作成します。
重機、
道路車両、
海洋環境、
産業用エンジン、
高振動の設置環境、
機械的接触にさらされる領域。
柔らかい断熱システムは優れた耐熱性を備えている場合がありますが、外表面が他のコンポーネントと絶えず擦れると、機械的な寿命が短くなる可能性があります。
ステンレス鋼の保護層がその問題を解決できます。
アルミニウムは、その軽量さと反射熱バリアとして機能する能力から、自動車の熱管理に広く使用されています。
しかし、厚い排気断熱コアと混同すべきではありません。
主な問題が次のような場合：
「排気管が車両の床に向かって熱を放射している」
アルミニウムシールドが非常に効果的です。
問題が次のような場合：
「この発電機の排気管の露出した外表面温度を下げる必要がある」
薄いアルミニウムシートだけでは、多層断熱ブランケットと同じ機能は得られません。
アンダーボディ排気シールド、
マフラーシールド、
床用熱バリア、
触媒コンバーターシールド、
エンジンルーム用バリア。
反射金属シールドの有効性は、設置時のエアギャップにも強く影響されます。
つまり、設計の形状は材料とほぼ同じくらい重要です。
従来のアルミニウムやステンレス鋼がもはや理想的な金属ソリューションではない用途が存在します。
高出力エンジン、モータースポーツシステム、ターボチャージャー周辺、および過酷な産業用排気環境では、より強力な耐酸化性と高温性能が求められる場合があります。
このような条件下では、ニッケル合金を検討できます。
BSTFLEXは以下を製造しています。 Alloy 625 Inconel製ヒートシールド 過酷な断熱用途向け。
ニッケル合金は、通常、低コストの汎用排気断熱材としては選択されません。
環境上の要求が追加の材料コストを正当化する場合に使用されます。
これには以下が含まれます：
極端な局所的熱；
過酷な熱サイクル；
腐食；
過酷な機械的条件；
高性能排気システム。
温度定格のみを比較するのではなく、各材料が最終的なシステムに何をもたらすかを比較してください。
| 材料 | 主な役割 | 柔軟性 | 機械的保護 | 一般的な用途 |
|---|---|---|---|---|
| グラスファイバー | 一般的な断熱 | 高 | 中程度 | ブランケット、ラップ、スリーブ |
| 高シリカ | より高温の繊維保護 | 高 | 中程度 | 高温側層、ラップ、ブランケット |
| 玄武岩 | 柔軟な高温繊維 | 高 | 中程度 | エキゾーストラップ、自動車用断熱材 |
| 高温繊維コア | 主要断熱層 | 中 | カバーなしでは低 | 厚手のブランケットおよびジャケット |
| アルミニウム | 放射熱バリア | 低～中 | 中程度 | アンダーボディおよびパイプシールド |
| ステンレス鋼 | 機械的保護および高温側保護 | 低 | 高 | シールド、ジャケット、メッシュ |
| ニッケル合金 | 過酷な環境用金属製断熱材 | 低 | 高 | 過酷な排気環境 |
単一の列で万能な勝者を特定することはできません。
まさにそれが、用途に合わせて材料を選択しなければならない理由です。
発電機の設置環境は、特に厳しい要件が組み合わさる傾向があります。
排気管は以下を通る可能性があります：
防音エンクロージャー
機械室
コンテナ
機器ハウジング
パイプから放出される熱は、人や周囲の機器の両方に影響を与える可能性があります。

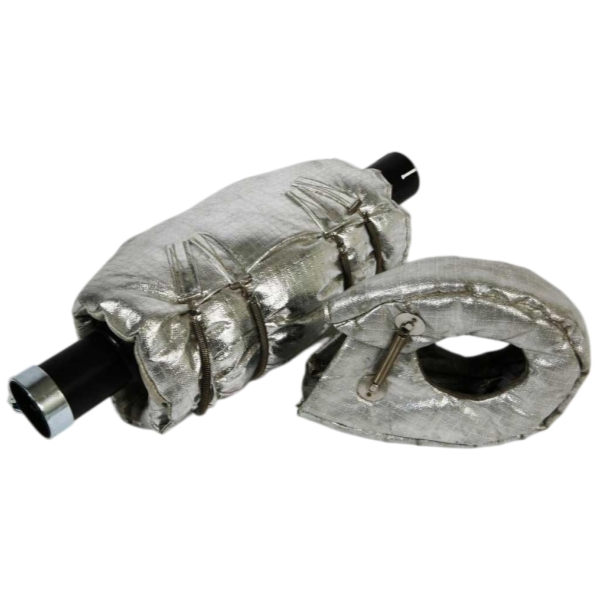

そのため、発電機の断熱には多層構造の取り外し可能なジャケットが好まれることがよくあります。
一般的なエンジニアリングのコンセプトでは、以下を組み合わせます：
耐久性のある高温側層
十分な断熱コア
保護用外側ジャケット
機械的固定具
なぜ取り外し可能にするのか？
発電機の排気システムには点検箇所が含まれているためです。
恒久的なラップ（巻き付け）は、将来の点検をより困難にする可能性があります。
このため、発電機排気管用断熱材は、単に最も厚い繊維を選択するのではなく、メンテナンス要件と併せて評価する必要があります。
海洋環境は、別の選択上の問題をもたらします。
断熱材は以下にさらされる可能性があります：
湿度
水
塩分；
油分；
振動；
換気不足。
排気温度に十分耐えられる繊維であっても、海洋環境を生き抜くには適切な外皮が別途必要となる場合があります。
そのため、乾式船舶排気システムでは、保護外層を備えた着脱式断熱ジャケットを使用することがしばしば効果的です。
特に以下の箇所に注意を払う必要があります：
エキゾーストライザー；
エルボ；
フランジ；
ターボチャージャー接続部；
発電機排気配管。
また、材料システムは、必要に応じて下地の排気部品を点検できる仕様にする必要があります。
車両設計においては、これとはほぼ対照的な設計上の課題が生じます。
スペースが非常に限られている場合があります。
すべての排気セクションの周囲に分厚い着脱式ブランケットを取り付けるスペースがないこともあります。
そのため、自動車用システムでは複数の材料を組み合わせて使用することがよくあります。
例：
エキゾーストマニホールド（ヘッダー）： 玄武岩（バザルト）などの耐熱排気ラップ
ターボハウジング： 成形断熱ブランケット
ダウンパイプ： 形状追従型サーマルブランケット
触媒コンバーター： ステンレス鋼またはアルミニウム製ヒートシールド
フロアパネル： 軽量遮熱バリア
したがって、最適な自動車用熱管理システムは、単一の「最高の排気断熱材」ではなく、通常は材料の組み合わせとなります。
定格温度は役に立ちますが、正しく解釈する必要があります。
材料仕様は以下を指している場合があります：
連続暴露；
断続暴露；
短時間ピーク；
直火接触；
材料の残留限界。
これらは同等の条件ではありません。
ある温度で材料が物理的に損傷を受けずに残るからといって、その同じ条件で完成品としての断熱ブランケットが要求される外面表面温度を維持できるとは限りません。
システム全体の性能は以下に依存します：
断熱材の厚さ
密度
熱源温度
曝露時間
空気の流れ
周囲温度
接触状態
取り付け時の圧縮率
したがって、エンジニアリングプロジェクトでは、完全な使用条件を指定する必要があります。
サプライヤーに以下のみを送る代わりに：
排気温度：700°C
より完全な熱仕様書を提供してください。
排気管
マニホールド
ターボチャージャー
サイレンサー
エルボ
連続表面温度
最大偏差
運転時間
配管外径
断熱長さ
ベンド
フランジ
ブラケット
必要な外表面温度
近接部品の温度制限
利用可能な断熱材の厚さ
自動車
船舶
発電機
定置式産業用
屋外
同封。
振動レベル。
摩耗。
湿気。
油への曝露。
取り外し可能性。
この情報により、メーカーは単一の温度値から推測するのではなく、材料システムを選択できるようになります。
多くの実際のプロジェクトでは、解決策は以下のいずれかに近いものになります。
多くのディーゼル用途や産業用途に適しています。
考えられる構造：
耐熱性内側生地 + 繊維状断熱材 + 耐久性のある外側生地
これにより、柔軟性と取り外し可能な設置が可能になります。
高温側により強力な耐熱性が求められる場所で使用されます。
考えられる構造：
高シリカ高温側生地 + 高温断熱コア + 補強された外側ジャケット
これにより、高温表面の要件と機械的保護の要件が分離されます。
温度と物理的耐久性の両方が厳しい場所で使用されます。
考えられる構造：
ステンレス鋼またはニッケル合金の表面材 + 断熱コア + 補強された取り付けシステム
このタイプの設計は、機械的な接触、汚染、または過酷な使用条件によって露出した繊維がすぐに損傷してしまうような場合に特に適しています。
答えは、その材料が果たさなければならない役割によって異なります。
次を選択してください：グラスファイバー多用途で経済的な断熱繊維が適している場合。
次を選択してください：高シリカ高温側の繊維により強力な耐熱性能が求められる場合。
次を検討してください：玄武岩（バサルト）柔軟な排気管ラッピングや自動車の断熱用途向け。
次を使用してください：高温繊維コア高い断熱性が求められる場合。
次を使用してください：アルミニウム主に軽量な放射熱反射が目的の場合。
使用してください ステンレス鋼機械的耐久性と高温保護が重要な場合。
検討してください ニッケル合金過酷な熱条件および環境条件の場合。
多くの要求の厳しい排気システムでは、これらの材料を2つ以上組み合わせることで最良の結果が得られます。
そのため、温度表だけで排気断熱材を選ぶのではなく、常に断熱構造全体を評価する必要があります。
BSTFLEX は製造しています 排気管断熱材、取り外し可能なブランケット、ヒートラップ、フレキシブルラギング、および自動車、船舶、ディーゼルエンジン、発電機、産業用排気システム向けのカスタム金属製排気熱シールド。
カスタムプロジェクトの場合は、排気管の寸法、連続動作温度、設置環境、利用可能な断熱材の厚さ、および必要な数量を提供してください。そうすれば、用途の実際の熱的および機械的条件に基づいて材料を選択できます。
