OEM排気サイレンサー用グラスファイバー製マフラーパッキン材

吸音式排気サイレンサーの性能は、外殻と穴あきコアだけでなく、多くの要素に左右されます。コア周囲の環状空間を占める材料は、音響減衰、音の均一性、充填材の保持力、そして耐用年数に直接的な影響を与えます。

このため、グラスファイバー製マフラーパッキンオートバイ、自動車、パワースポーツ、高性能排気サイレンサーにおいて、最も広く使用されている音響充填材の一つであり続けている。

BSTFLEXは、交換用途およびOEMサイレンサー製造向けに、ルーズ、連続繊維、プレコンテインド構造のグラスファイバーベースのマフラーパッキンを提供しています。すぐに取り付け可能な構造を必要とする購入者は、当社の製品も利用できます。グラスファイバー製マフラー用パッキングソックス（織りガラスメッシュバッグ付き）追加の排気パッキンソリューションは、マフラーパッキン製品ラインナップ。

穴あきマフラーコアの周囲にグラスファイバーが使用される理由

ストレートスルー型吸音式消音器では、排気ガスは主に穴の開いた中央のチューブを通って流れます。音響圧力波はそのチューブの開口部を通過し、周囲の繊維状充填材に入ります。

ガラス繊維によって作られる大きな内部表面積は、この音響エネルギーの一部を散逸させるのに役立つ。

このため、グラスファイバーは、一部のチャンバー式マフラー構造に見られるような、排気抵抗となる流路を作り出すことなく排気音を低減することを設計目標とする消音器に適している。

したがって、パッキング層は複数の機能を同時に果たす。

• 音響エネルギー吸収；

• マフラーシェル内部の断熱材。

• 穿孔されたコアの周囲の空間を充填する。

• 望ましい排気音の安定化。

• 軽量サイレンサー構造への対応。

結果は、繊維材料そのものだけでなく、繊維の配置、充填重量、密度、消音器の形状、および設置方法にも左右される。

グラスファイバー製マフラーパッキンは、単一の標準製品ではありません。

そのフレーズグラスファイバー製マフラーパッキン材単一の固定仕様ではなく、一連の構造を説明する。

排気管メーカーは、自動充填用のばらばらの繊維、制御された巻き付け用の連続した繊維、繰り返し組み立て用のマット、または迅速な設置のための成形済みの袋やソックスを必要とする場合があります。

一般的な供給形式は以下のとおりです。

梱包形式	工事	選考の典型的な理由
緩んだグラスファイバー	食物繊維またはバルク充填	不規則な空洞への柔軟な充填
連続ガラス繊維	長い連続繊維	取り扱いとファイバーの連続性の向上
テクスチャ加工されたグラスファイバー	バルクガラス繊維構造	容積と音響表面積の増加

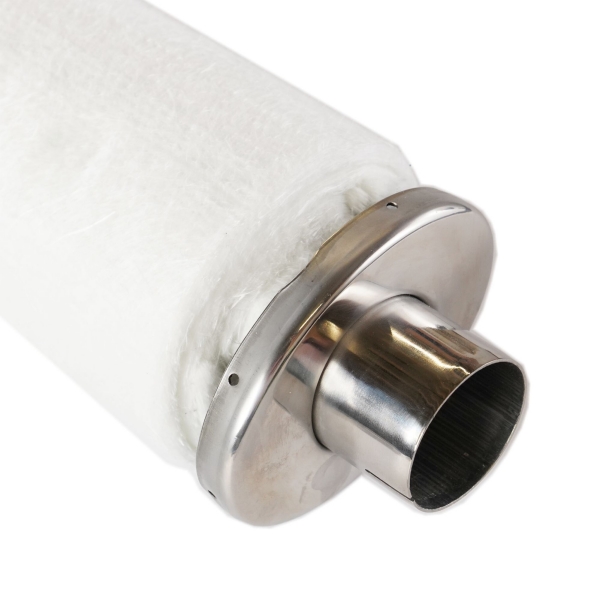

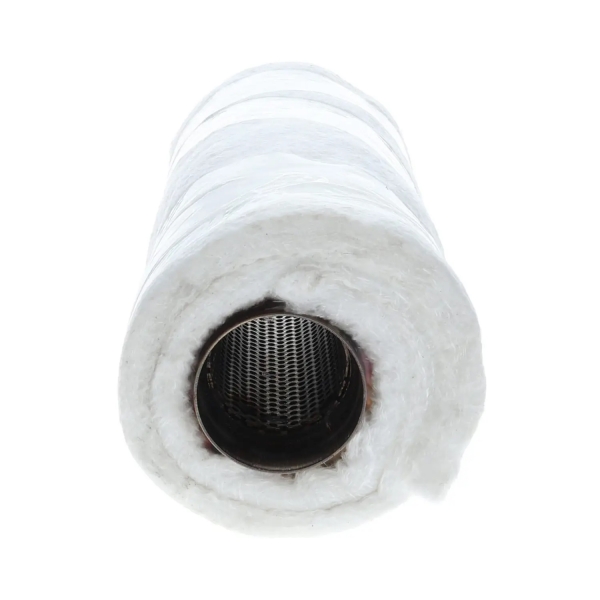

グラスファイバーマット	シート状またはブランケット状の形状	再現可能な厚みと取り付け

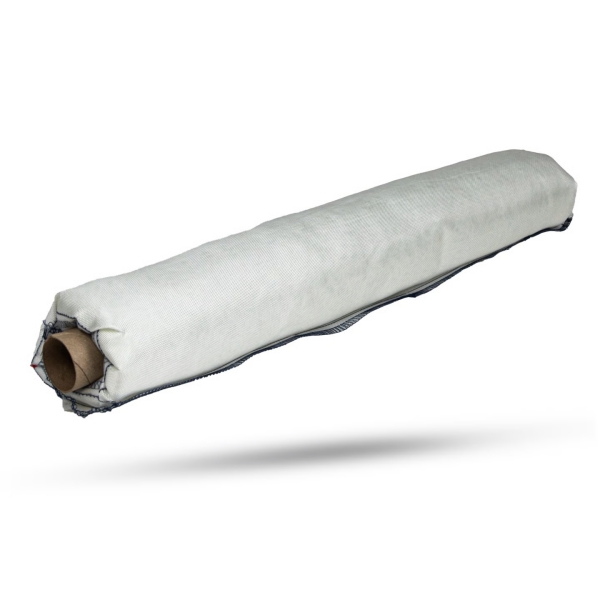

梱包用枕	保持層に包まれた繊維	よりクリーンなOEMアセンブリ
梱包用バッグ	事前に計測された密閉型グラスファイバー	梱包重量を管理
パッキングソックス	柔軟な管状構造体	穴あきコア周辺への迅速な設置
カスタムプリフォーム	指定された形状で製造	反復的なOEM生産

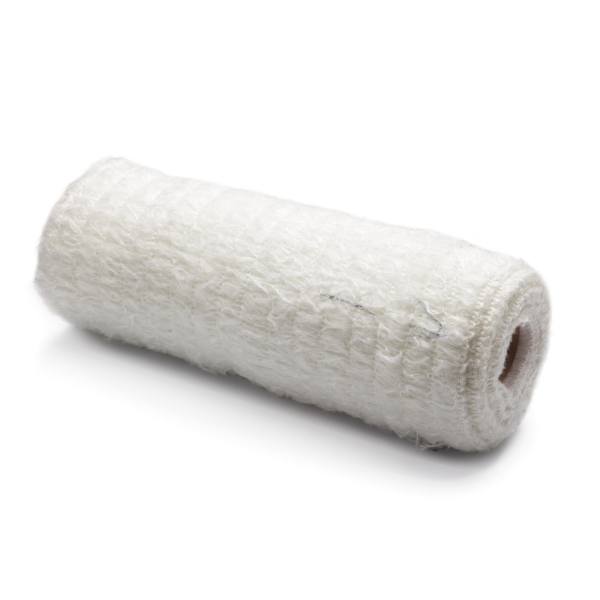

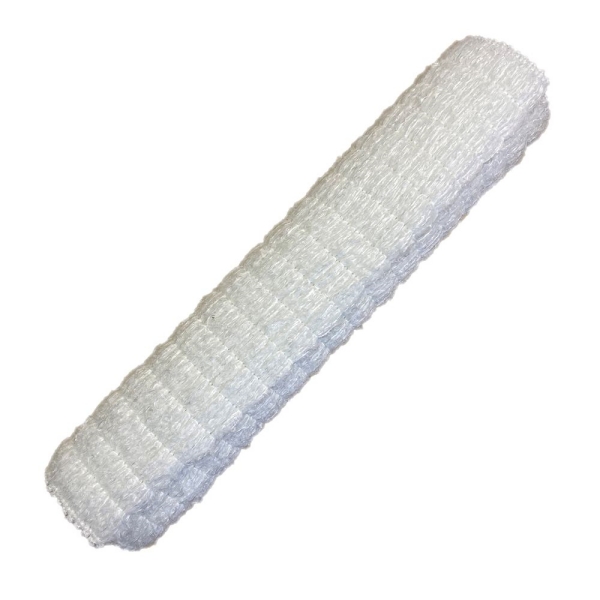

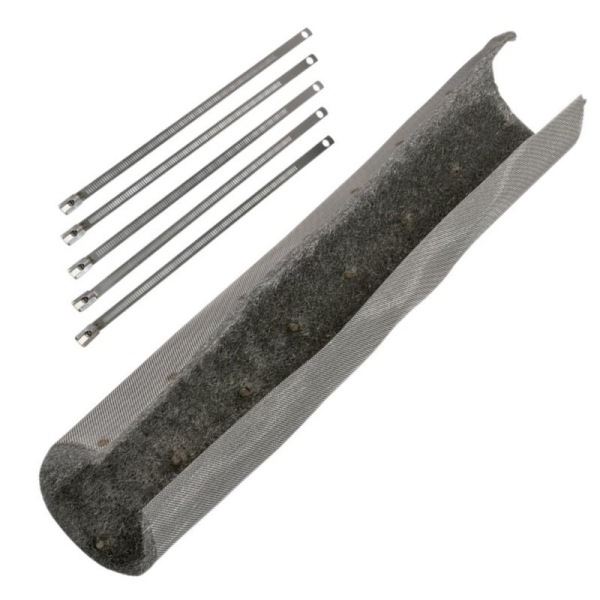

繊維のばらばらな取り扱いが望ましくない用途向けに、BSTFLEXはグラスファイバー製マフラーパッキンソックス外側の織りガラスメッシュ層とガラス繊維糸の充填材から構成される。

この形状により、消音器のコアの周囲に配置された際に、パッキング材が一体化されます。

充填密度はサイレンサーと一致する必要がある

排気管のパッキン交換で最もよくある間違いの一つは、パッキンを増やせば自動的に良くなると考えてしまうことです。

そうではない。

グラスファイバーの取り付けが緩すぎると、穿孔コアの周囲に不均一な部分が生じる可能性があります。ガスの脈動や振動によって材料が再分布し、音響性能の早期低下につながる恐れがあります。

過度の圧縮は別の問題を引き起こします。繊維を過度に圧縮すると、吸音に寄与する開放的な繊維構造が減少してしまうのです。

したがって、OEM排気システムの製造においてより有用な仕様は、単に次のとおりではありません。

マフラーにグラスファイバーを詰める。

製造業者は、以下の管理された組み合わせを確立する必要があります。

• 利用可能な梱包容量。

• 必要な充填重量

• 設置密度

• 圧縮レベル

• コア径

• 外殻の直径

• 梱包時の長さ。

繰り返し生産を行う場合、重量で梱包を指定したり、あらかじめ寸法が決められた梱包用ソックスや袋を使用したりすることで、組み立ての一貫性を向上させることができます。

形状は素材と同じくらい重要だ

全く同じグラスファイバーを使用した2つの消音器を考えてみましょう。

片方は大きな環状空洞と長い穴の開いたコアを備えている。もう片方は、収納スペースが限られた小型のオートバイ用サイレンサーである。

それらは自動的に同じ梱包重量や構造を使用すべきではない。

重要な寸法情報には以下が含まれます。

D1 — 穴あきコアの外径

D2 — マフラーシェル内径

L — 有効梱包長さ

使用可能な充填容積は、D1とD2の間の環状面積に有効充填長を乗じた値によって大きく左右される。

そのため、BSTFLEXは通常、完成したパッキン構造を提案する前に、OEM顧客に対し、図面、サンプル、または少なくともコア径、シェル径、パッキン長さの提供を求めます。

核付近のガス侵食

マフラーのパッキンを損傷させる要因は、温度だけではありません。

穿孔管に隣接する層は、以下のものにさらされる。

• 高速排気パルス；

• 圧力サイクル；

• 振動;

• 高温の微粒子状物質。

• ガス流の加速と減速の繰り返し。

時間の経過とともに、これらの条件によって、穿孔されたコアの近くのグラスファイバーが侵食されたり、ずれたりする可能性があります。

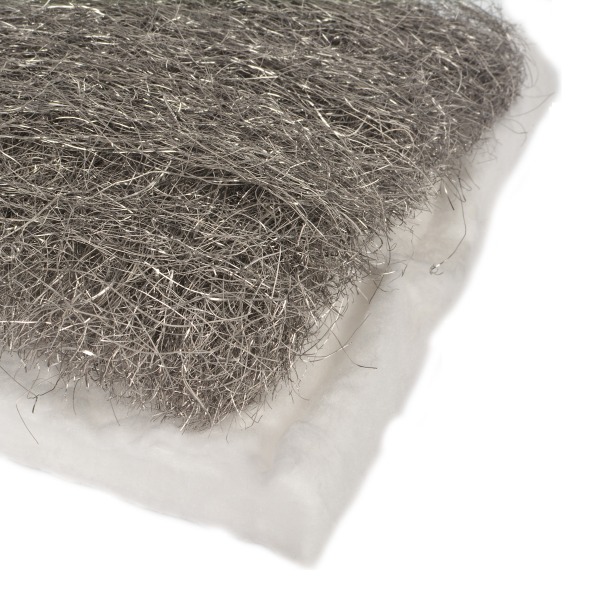

そのため、要求の厳しいシステムでは、排気設計者は、主要なグラスファイバー製吸音層をコアに直接密着させるのではなく、多層構造を採用することがある。

一般的な構造設計では、以下のようなものが使用される場合があります。

穴あきコア

↓

ステンレススチールウールまたは金属保持層

↓

グラスファイバー製吸音材

↓

アウターマフラーシェル

金属製の内層は、周囲のグラスファイバーをガスによる直接的な侵食から保護するのに役立ち、グラスファイバーは主要な吸音機能を果たす。

この区別は比較する際に重要であるグラスファイバーとステンレススチールウール製のマフラーパッキン。

これらは必ずしも競合する材料ではありません。多くの排気構造において、これらは同じパッキンシステム内で異なる役割を果たします。

連続繊維と短繊維の比較

繊維構造は、組み立て時および使用時における材料の挙動に影響を与える。

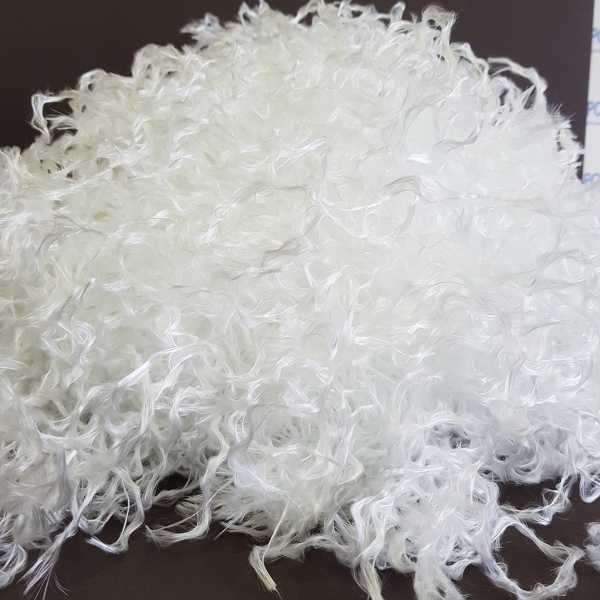

ルーズファイバー

ばらばらのグラスファイバーは、複雑な内部空間を効果的に充填することができ、製造業者は充填重量を制御することができます。

しかし、手作業による取り扱いは煩雑になりがちであり、マフラーごとに均一な分布を実現するには、厳格な生産管理が必要となる。

連続フィラメント構造

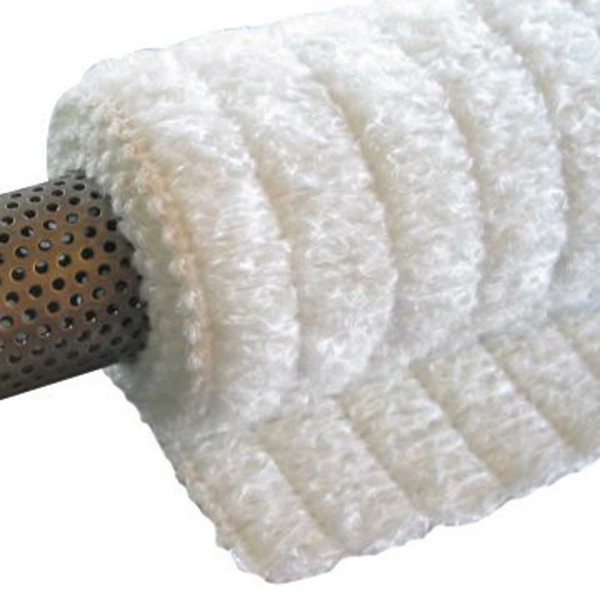

連続繊維は、穴の開いたチューブの周囲に容易に配置でき、非常に短い緩い繊維に比べて、制御不能な移動を抑制することができる。

包装が以下のような形状の場合に特に適しています。

• ストランド;

• 包む;

• 枕;

• ソックス;

• 梱包用袋に封入されています。

グラスファイバー含有

大量生産の場合、グラスファイバーを耐熱ガラスメッシュで覆うことで、設置作業を大幅に容易にすることができます。

BSTFLEXのグラスファイバー製マフラー用パッキングソックス（織りガラスメッシュバッグ付き）この原理を利用しています。

作業員がマフラーごとにバラバラのグラスファイバーを計測して配置する代わりに、合意された直径、長さ、充填重量の完成品を製造することができる。

グラスファイバー製排気パッキンが一般的に使用される場所

グラスファイバー製のパッキンは、穴の開いた内部チューブを使用する吸音式消音器やマフラーに特に適しています。

代表的な用途としては以下のようなものがあります。

オートバイのマフラーサイレンサー

アフターマーケット品や純正品のオートバイ用マフラーでは、比較的軽量な充填層がストレート構造のコアの周囲に効果的な音響減衰効果をもたらすため、グラスファイバーがよく使用される。

ATVおよびUTV用排気システム

パワースポーツ用排気装置は、大きな振動と繰り返される熱サイクルにさらされます。そのため、吸音性能に加えて、吸音材の構造と保持力も重要となります。

高性能排気システム

ストレートスルータイプの高性能マフラーは、比較的抵抗の少ない排気経路を維持しながら、音響減衰性能も必要とする。

自動車用マフラー

ガラス繊維充填材は、穴の開いた内部部品の周囲に吸音材が必要な、特定の自動車用サイレンサー構造に組み込むことができる。

レーシングエキゾーストシステム

排気温度とガス速度が上昇するにつれて、充填材の重量、保持力、およびガス侵食に対する耐性がますます重要になる。

工業用サイレンサー

グラスファイバーは、適切な工業用防音装置にも使用できますが、実際の繊維のグレードと周囲の構造は、動作温度、ガスの化学組成、および流量条件に適合させる必要があります。

梱包材が最終的に交換を必要とする理由

消音器は、最初は音が抑えられているように聞こえるが、金属製の筐体に損傷がないにもかかわらず、徐々に音が大きくなることがある。

内部の充填材は、いくつかのメカニズムによって劣化する可能性がある。

繊維侵食

高速の排気パルスが、穴の開いた管に最も近い材料を徐々に侵食していく。

パッキングの移動

振動によって、十分に保持されていない材料が再分配される可能性がある。

熱老化

繰り返し加熱と冷却を行うと、長期間の使用により包装システムの構造が変化する可能性がある。

汚染

油、燃料残渣、煤、燃焼副生成物は、繊維構造の挙動に影響を与える可能性がある。

インストールの不整合

不適切なパッキングが施されたマフラーは、適切なパッキング重量と配分で組み立てられた同一のサイレンサーよりも、かなり早く故障する可能性がある。

したがって、排気音の増加は、内部パッキンを点検すべきであるという有用な兆候となることが多い。

グラスファイバーパッキンとグラスファイバーパッキンソックスの比較

これら2つの製品は、同じ種類の繊維を使用しているが、解決する製造上の問題は異なる。

要件	ルーズ/従来型グラスファイバー	グラスファイバー製パッキングソックス
充填数量は柔軟に対応	素晴らしい	あらかじめ決められた
不規則な空洞充填	素晴らしい	アプリケーションに依存する
設置時の清掃	適度	高い
梱包重量の一貫性	オペレーター依存	操作が簡単
組み立て速度	適度	高い
組み立て時の繊維封じ込め	限定	改善された
OEMの再現性	プロセス制御が必要	とても良い
特注仕上げ寸法	可能	素晴らしい

どちらの形式も、普遍的に優れているとは言えない。

修理工場では、柔軟性のあるバルク材を好む場合がある。

数千個もの類似したマフラーを組み立てる排気系工場では、重量管理と迅速な取り付けをより重視する可能性がある。

そのため、BSTFLEXは材料ベースと加工ベースの両方を提供しています。マフラーパッキンソリューション。

OEM購入者が指定すべき事項

「グラスファイバー製マフラーパッキン」というだけの依頼では、正確な製造には通常不十分です。

開発や見積もりに関しては、以下の情報がより役立ちます。

サイレンサーの寸法

提供する：

• 穿孔コアの外径。

• マフラーシェル内径

• 有効充填長さ

• 使用可能なラジアル充填材の厚さ。

梱包仕様

判明している場合は、以下を明記してください。

• 必要梱包重量

• 標的密度

• 繊維構造

• マットの厚さ。

• 層の数。

• 圧縮要件。

排気状態

含む：

• エンジンタイプ;

• ガソリンまたはディーゼル。

• 2ストロークまたは4ストローク。

• 通常動作温度

• 最高気温

• 入手可能な場合は、予想されるガス速度またはデューティサイクル。

製造方法

梱包方法を選択してください。

• 手作業で包装されています。

• 機械的に充填された;

• マットとして挿入される。

• 枕として設置されています。

• 既製の靴下のようにフィットする。

商業上の要件

制作プロジェクトについては、以下を提供してください。

• 試作品数量

• 月間消費量または年間消費量

• 個別包装の要件

• プライベートブランド製品に関する要件。

• 図面またはサンプルの入手可能性。

BSTFLEX製カスタムファイバーグラス製マフラーパッキン

BSTFLEXは、供給を固定された交換サイズに限定するのではなく、排気管メーカー、オートバイ排気管ブランド、販売代理店、および産業顧客向けに排気パッキン材を開発しています。

カスタマイズ可能な項目は以下のとおりです。

• 梱包径

• 全長;

• グラスファイバー充填重量

• 充填密度

• マットまたは糸で構成された構造。

• 織り込まれたグラスファイバーメッシュ製の封じ込め装置。

• 靴下またはバッグの寸法。

• 多層構造；

• ステンレススチールウールの組み合わせ。

• バルク包装

• 個別の再梱包キット。

• プライベートブランドのパッケージング。

• サンプルベース開発。

組み立て済みの部品が必要な用途で、バラバラの充填材を使用する場合は、以下を参照してください。BSTFLEX ファイバーグラス製マフラーパッキンソックス。

代替材料や構造については、完全なマフラーの梱包範囲。

適切なグラスファイバー製マフラーパッキンの選び方

標準的な吸音式消音器の場合、グラスファイバーは音響性能、軽量性、耐熱性、製造の柔軟性といった点で効果的な組み合わせを提供します。

しかし、適切な製品は、材料名だけでは選別できません。

適切に設計された梱包システムでは、以下の点が考慮されます。

繊維の種類 + 充填形態 + 設置密度 + サイレンサーの形状 + 排気温度 + ガス速度 + 保持方法

交換用途であれば、従来型のグラスファイバーパッキンで十分な場合もある。

OEM生産においては、再現性がより重要になります。あらかじめ寸法が決められたマット、バッグ、枕、またはグラスファイバー製の梱包用ソックスを使用することで、完成したサイレンサーアセンブリのばらつきを低減できます。

過酷な排気環境においては、グラスファイバーとステンレススチールウール、あるいはその他の保護内層を組み合わせた複合構造が、充填材の浸食に対する耐性を向上させる可能性がある。

BSTFLEXは、オートバイ、自動車、パワースポーツ、レース、産業用排気サイレンサー用途向けに、図面、寸法、目標充填重量、またはオリジナルサンプルに基づいて、グラスファイバー製排気パッキンを開発できます。

グラスファイバー製マフラーパッキンの見積もりを依頼する

正確な推奨事項または見積もりについては、BSTFLEXまでお問い合わせください。

• コアOD;

• シェルID;

• 梱包長さ

• 必要な梱包重量または密度。

• 排気用途

• 推定動作温度

• 図面またはサンプル。

• 注文数量。

BSTFLEXは、サイレンサーの設計に適した、緩いグラスファイバー、マット、バッグ、ソックス、またはそれらを組み合わせたマフラーパッキン構造を推奨することができます。
